线操纵航模操控手柄结构设计

线操纵航模是航空模型运动中受众较广的一类项目，其核心操控部件就是连接操纵者与模型机体的手柄，该部件的结构合理性直接决定操控手感的精准度与长时间握持的疲劳度，也是线操纵航模完成特技动作的基础结构保障。从实际应用场景来看，这类手柄主要用于线操纵特技、线操纵竞速、线操纵空战等航模运动项目，操纵者通过手柄引出的两根钢索连接模型机翼的操纵摇臂，手腕的俯仰动作通过钢索传递到模型的升降舵面，实现模型的爬升、俯冲、横滚等动作，整个力传递路径的间隙、手柄的握持重心、出线位置的顺滑度都会直接影响操控响应的滞后程度。

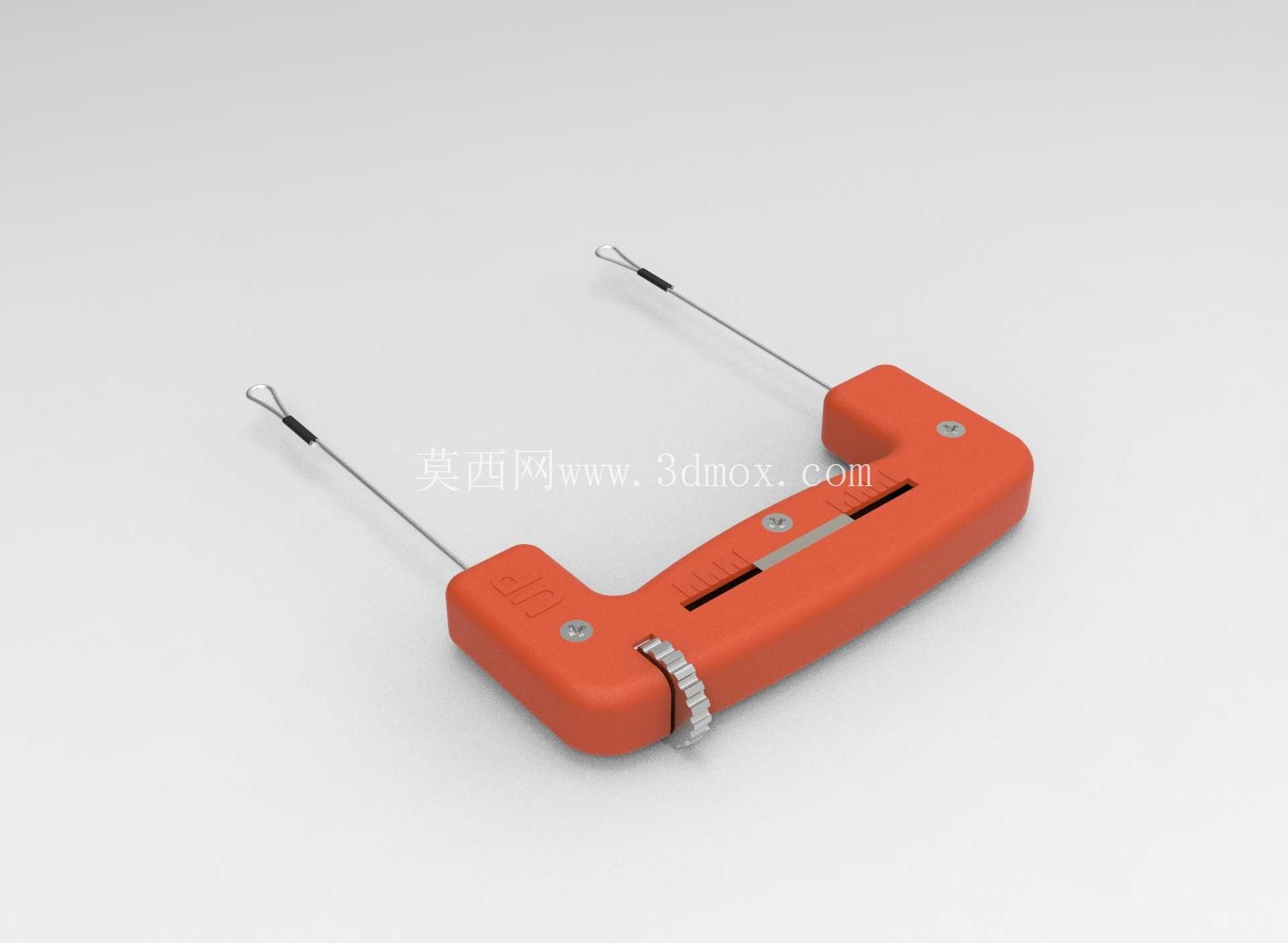

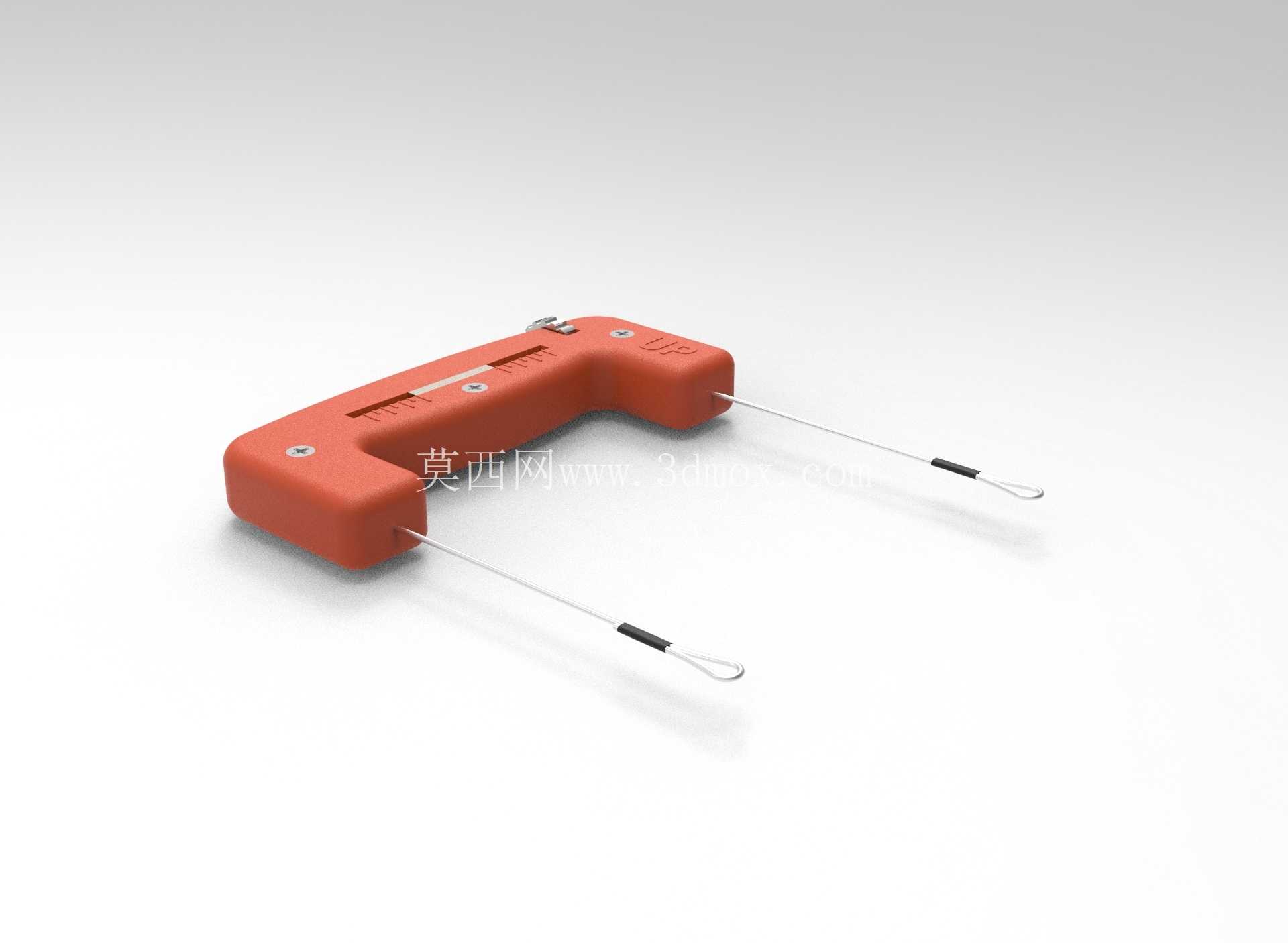

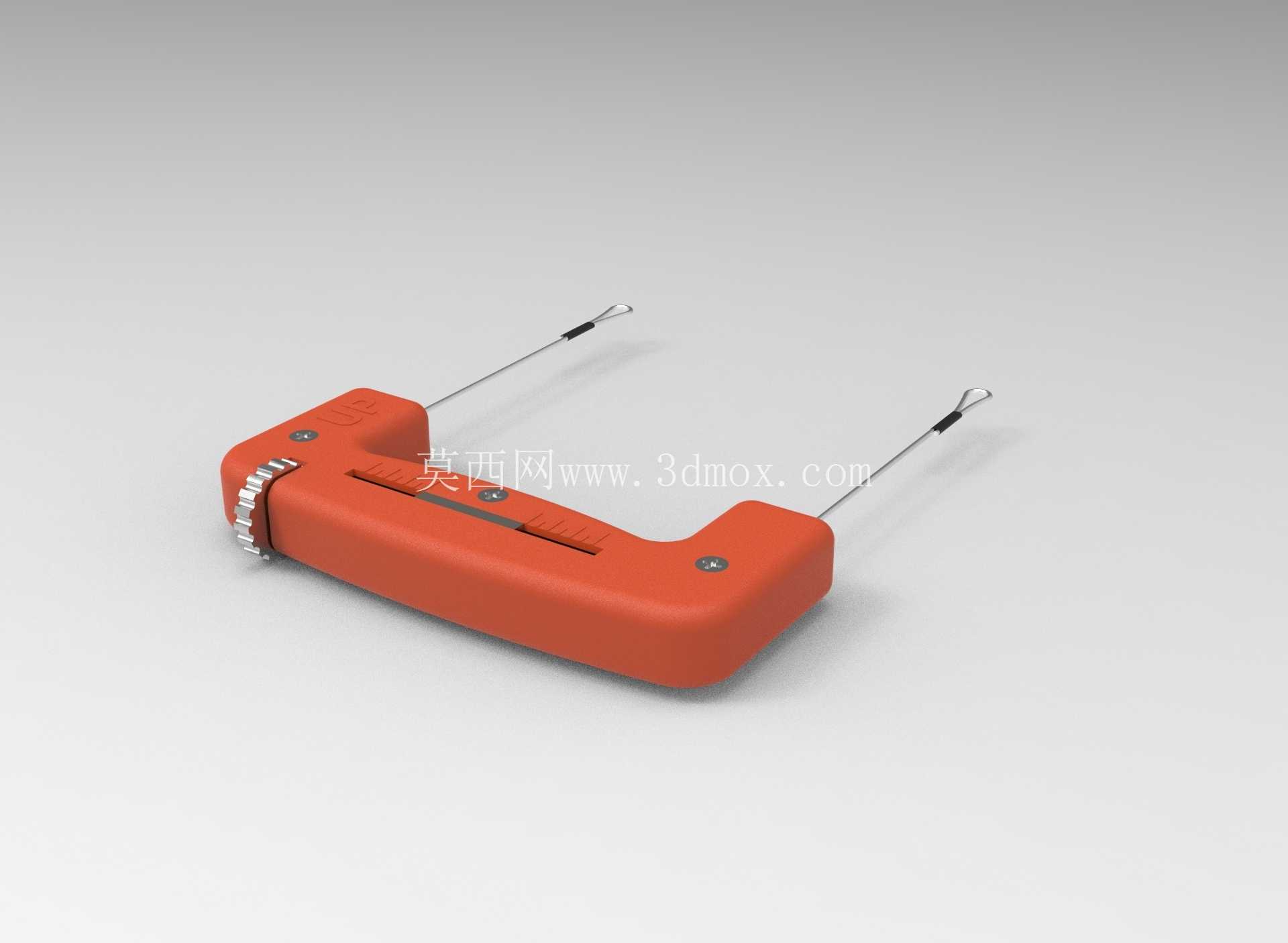

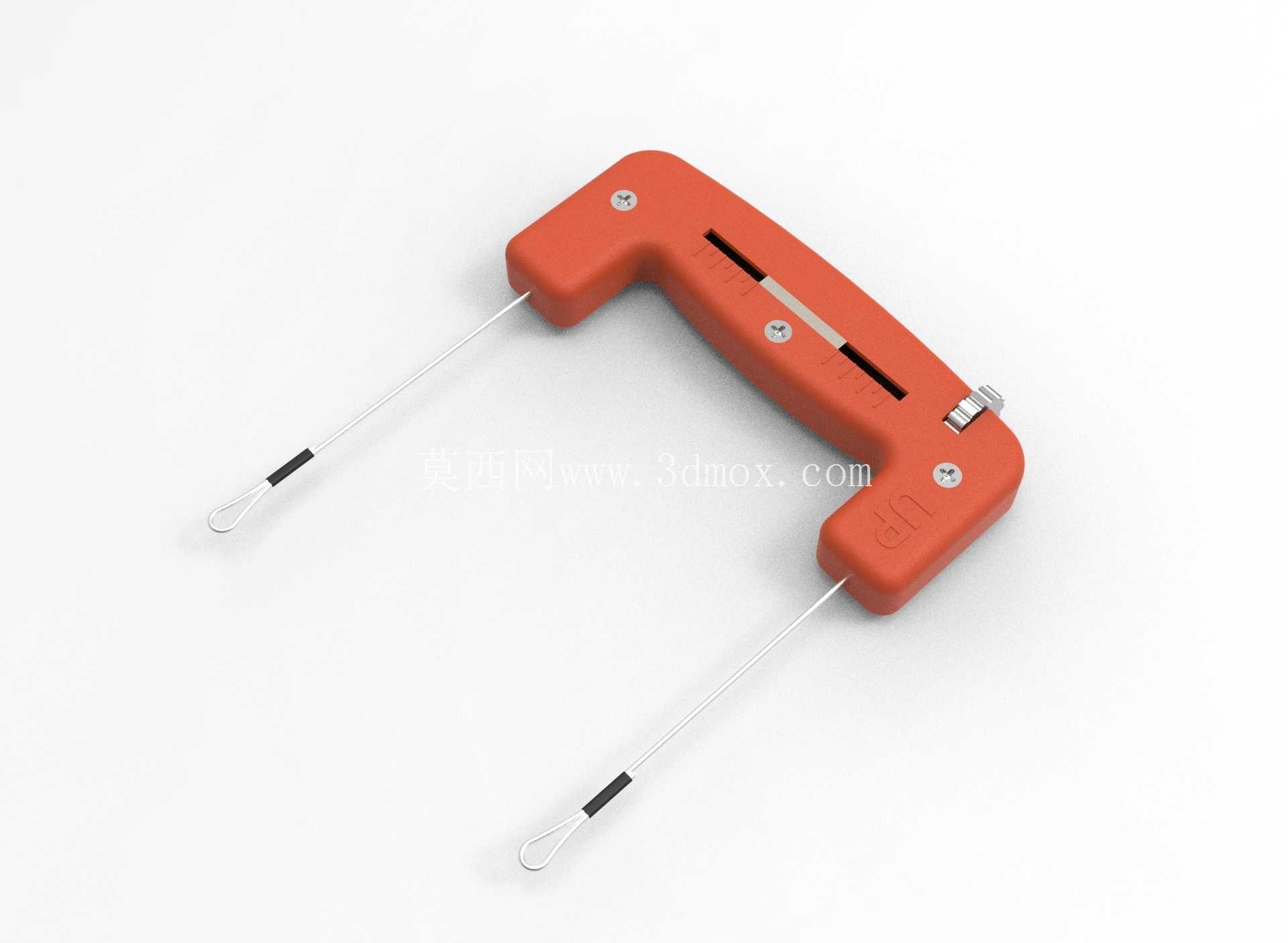

从功能特性上看，该手柄采用U型握持结构，整体轮廓贴合成年人手掌自然握持的弧度，主体结构采用硬质工程塑料成型，表面做哑光防滑处理，避免长时间握持出汗导致的打滑问题。手柄上设置的调节滑槽用于调整钢索的初始张力，不同飞行项目对钢索张力的要求存在差异：特技飞行需要适中的张力保证舵面响应跟手，竞速飞行则需要更高的张力减少高速飞行下钢索的震颤，滑槽配合锁紧螺丝的结构可以在一定范围内无级调整出线位置，适配不同翼展、不同操纵力矩的线操纵模型。手柄两端的出线位置做了圆弧过渡处理，避免钢索在大角度偏转时与硬质棱边摩擦导致的钢索磨损断裂，出线端内置的微小导槽可以限制钢索的径向摆动，减少飞行过程中钢索的多余振动传递到操纵者手部。

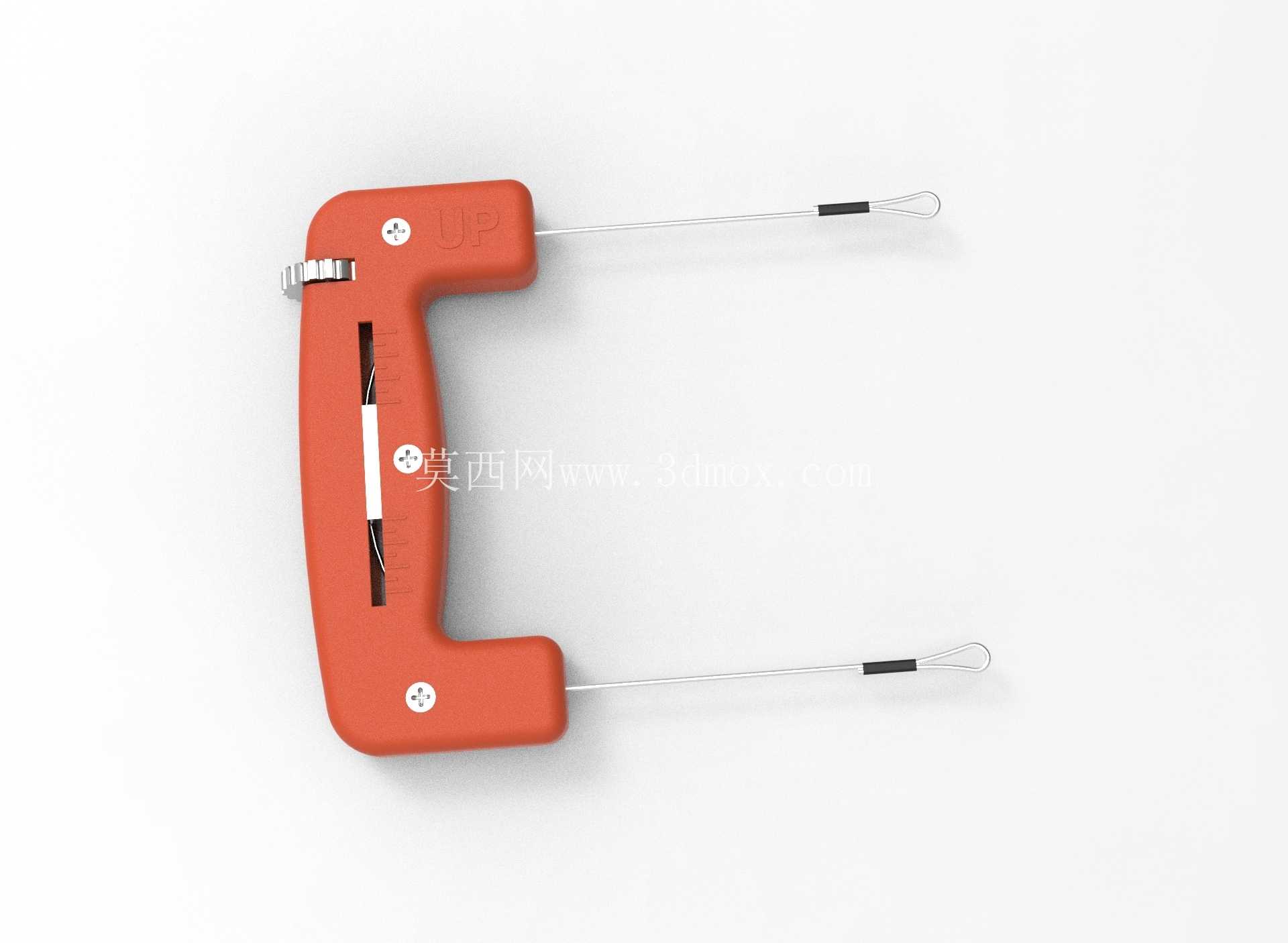

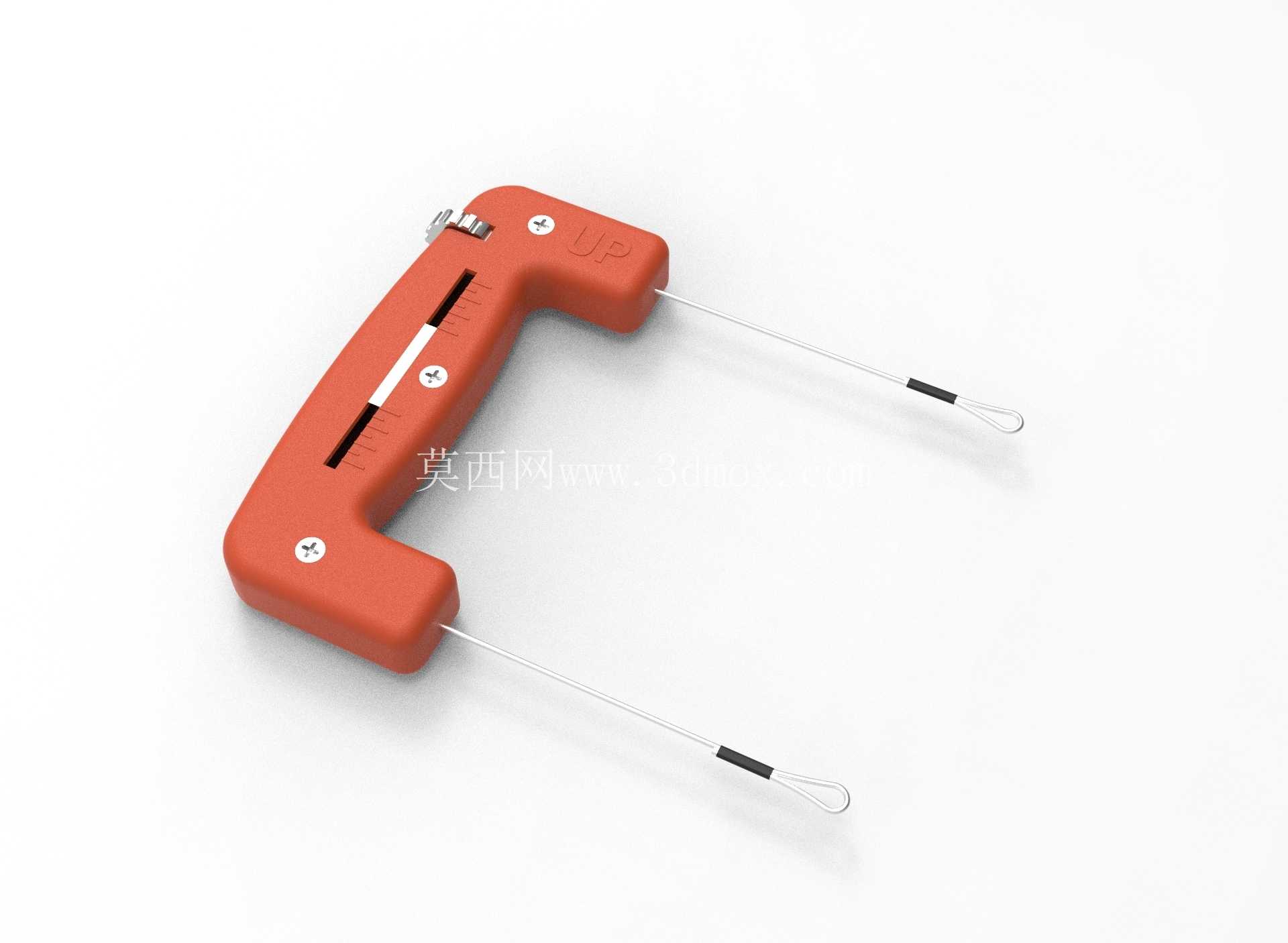

在设计思路上，该结构优先考虑了操纵力的传递效率，整体重心落在握持区域的几何中心，当操纵者手腕做俯仰动作时，手柄不会因为重心偏移产生额外的力矩干扰操控判断。手柄上的固定螺丝采用沉头设计，所有外露结构件均做圆角处理，避免握持时凸起的棱角硌手，也防止快速操纵动作中棱角划伤手部。手柄上的标识区域做了凹凸处理，无需目视即可通过触感判断手柄的上下方向，在飞行过程中操纵者的视线始终聚焦在飞行的模型上，触觉标识可以避免手柄拿反导致的舵面反向操纵风险。

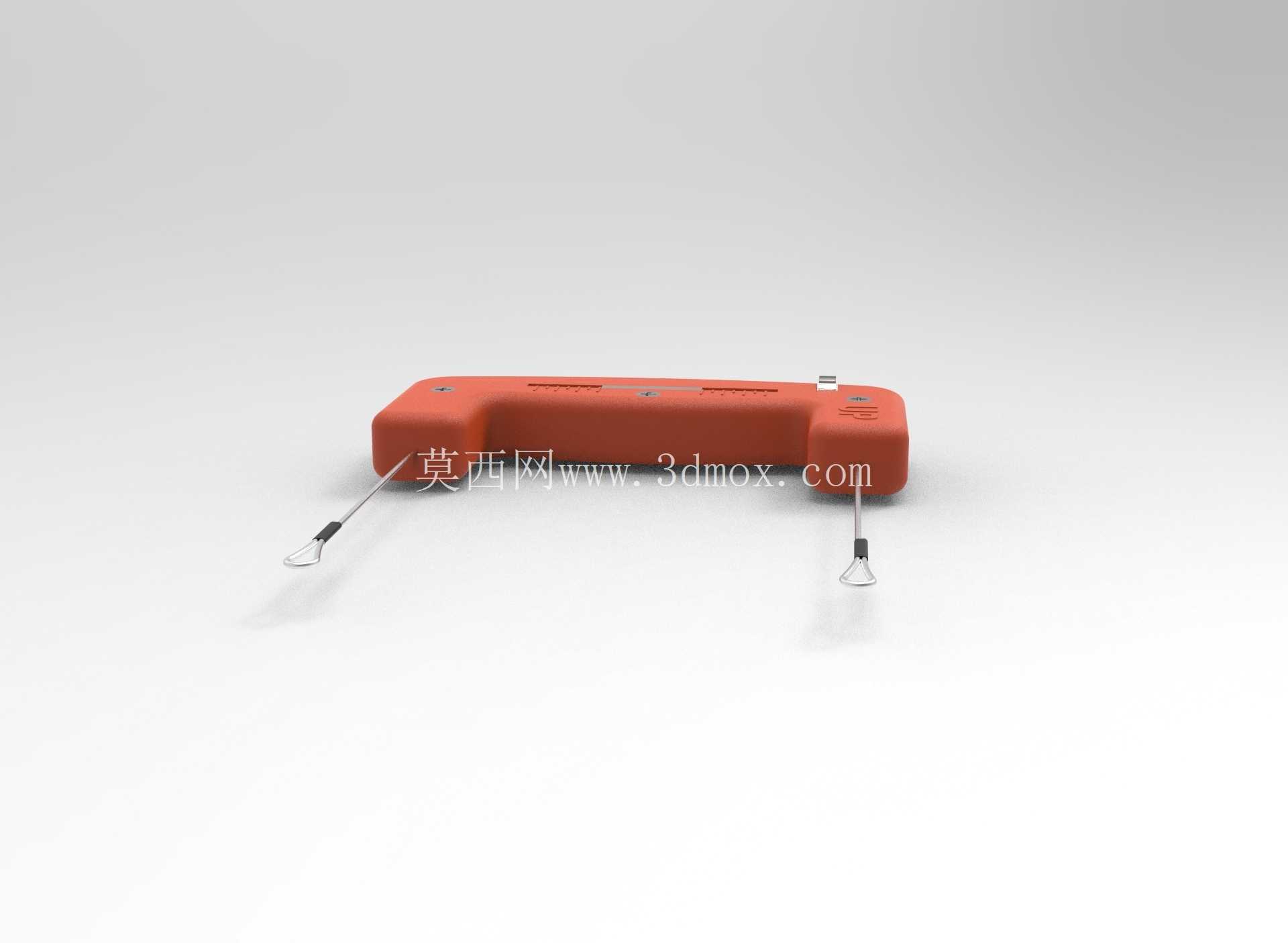

从安装边界与尺寸适配来看，该手柄的握持段宽度适配成年男性手掌的握持跨度，整体厚度控制在单手握持可完全包覆的范围内，出线端的钢索连接结构兼容常规线操纵航模使用的0.3mm到0.5mm直径的多股钢索，滑槽的调节行程覆盖了绝大多数1.5cc到10cc排量线操纵模型的钢索张力调整需求。手柄背部的平面结构可以在非使用状态下平稳放置在工作台面，不会随意滚动导致出线端的钢索弯折。结构上没有多余的装饰性部件，所有结构特征都服务于操控功能：沉头螺丝既保证结构连接强度，又不会突出表面影响握持；U型的开口结构刚好避开手掌虎口位置的凸起，长时间握持不会出现局部压迫导致的手部麻木；出线位置的对称设计保证两根操纵钢索的力臂长度一致，避免操纵过程中两边舵面响应不同步的问题。

在实际使用中，这类手柄的结构强度需要满足大过载特技动作的拉力要求，当模型做斤斗、横滚等特技动作时，钢索传递的拉力可以达到数公斤，手柄主体的加强筋结构设置在握持内侧，既保证整体结构的抗弯折强度，又不会在握持面产生凸起影响手感。钢索与手柄的连接位置采用可快拆的固定结构，更换不同长度的钢索时无需拆解整个手柄主体，只需要松开端部的锁紧螺丝即可完成钢索更换，适配不同飞行场地的操纵距离需求。整个结构没有复杂的传动机构，所有运动部件都做了限位设计，避免操纵过程中部件脱出导致的操纵失效，对于航模运动这类对设备可靠性要求较高的场景，简单可靠的结构反而比复杂的多功能结构更具实用价值。
