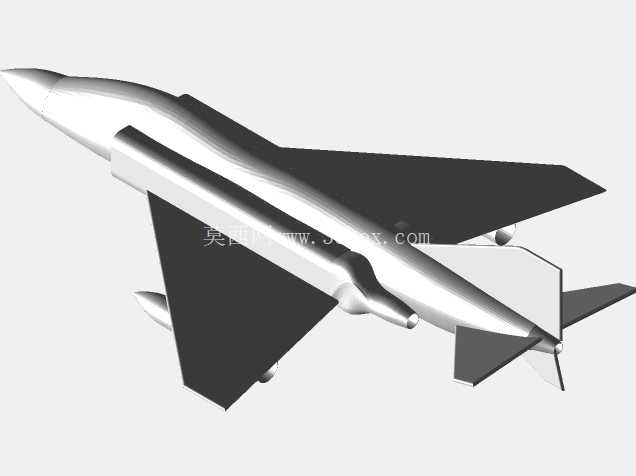

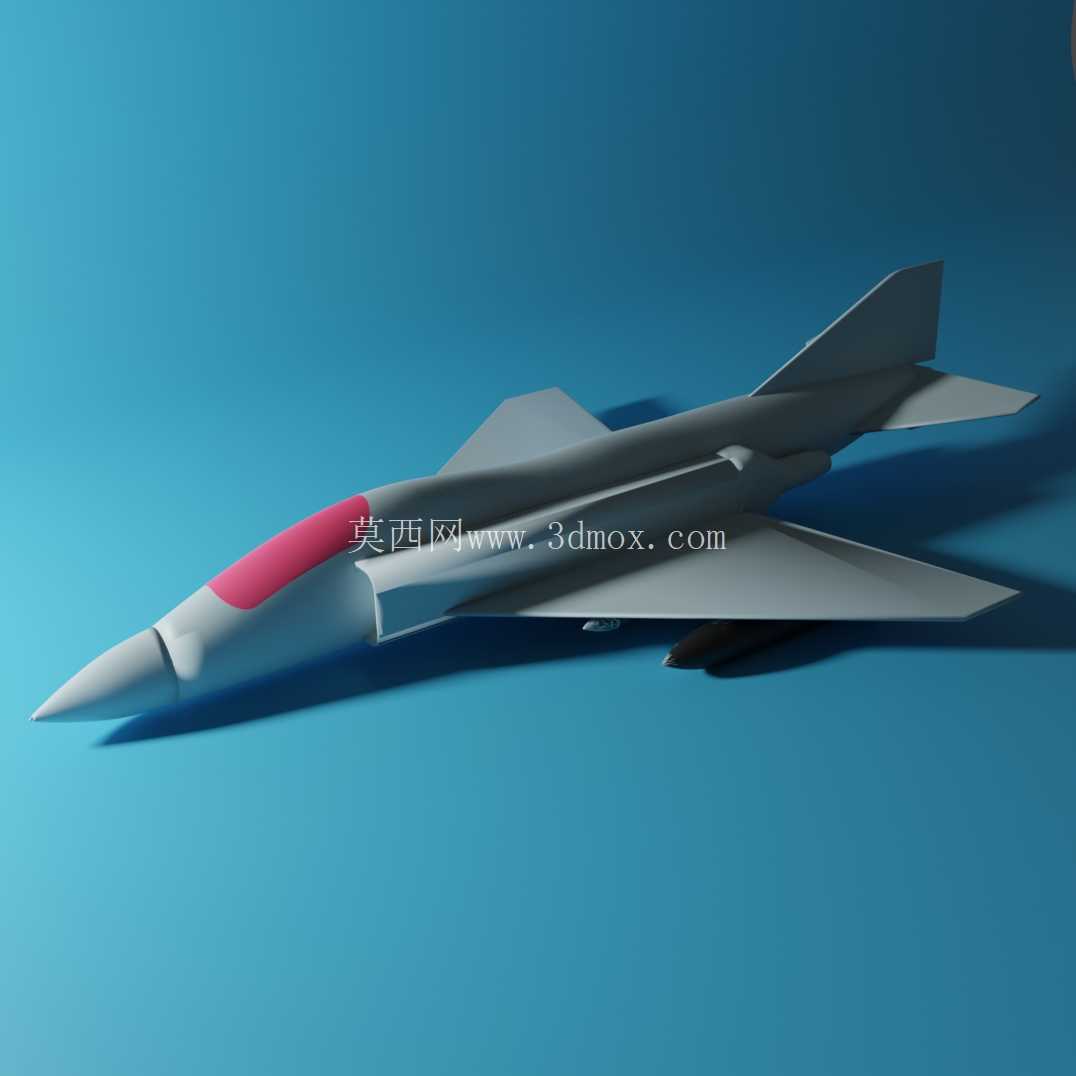

F-4战斗机精细外观结构三维数模

　　在航空装备结构设计与仿真验证领域，这类双发喷气式战斗机的三维数模是开展气动布局校核、结构强度分析、教学演示验证的核心基础载体。从实际工程应用场景来看，该数模可覆盖航空气动教学演示、装备结构认知实训、虚拟仿真场景搭建、缩比模型制作参考等多个方向，区别于简化的示意模型，该数模完整还原了真机的气动轮廓与关键结构边界，能够为相关从业者提供准确的外形参考。从功能特性层面来看，数模完整复现了F-4战机的后掠翼布局、两侧进气道结构、串列双座座舱轮廓、全动平尾与单垂尾的相对位置关系，机身中部的武器挂点、翼下挂架的安装位置均按照真机比例还原，没有做过度的简化省略，能够直观呈现二代喷气式战斗机的典型设计特征——长细比偏大的机身配合大后掠角机翼，适配高空高速飞行的气动需求，进气道采用两侧可调斜板设计的轮廓特征也在数模中有所体现，可用于讲解不同飞行速度下的进气效率匹配逻辑。

　　在设计思路的还原上，数模遵循了真机的结构分区逻辑：机头段的雷达罩轮廓、座舱段的风挡与座舱盖曲面、机身中段的主承力区域外形、机翼与机身的对接位置、尾喷口的收敛段轮廓均按照实际比例构建，曲面过渡连续无明显折角，符合航空装备外形设计的曲面连续性要求，能够直接用于后续的气动网格划分基础参考，也可作为结构设计人员了解二代战机结构布局的直观参照。从外形尺寸与安装边界来看，数模严格按照真机1:1比例构建，整机长度、翼展、机高的相对比例完全符合真机参数，机翼后掠角、平尾安装角、垂尾后掠角度均与实际机型一致，各部件之间的安装间隙预留符合航空装备的设计规范，比如机翼与机身的对接面、平尾与机身尾段的连接位置、垂尾与后机身的安装边界都做了准确的还原，没有出现部件干涉、比例失调的问题。

　　在实际使用中，结构设计人员可以基于该数模开展二次开发，比如添加内部承力框架结构、改装不同任务构型的挂装方案、调整气动舵面的偏转角度用于仿真计算；教学场景中可借助该数模拆解讲解喷气式战斗机的气动布局演变、不同部件的功能作用，相比平面图纸更具直观性；文创与模型制作领域也可依托该数模进行缩比打印、模具开制的参考，准确的外形比例能够避免手工测绘带来的尺寸误差。需要注意的是，该数模侧重外形结构的精准还原，未包含内部航电、动力系统的详细结构，在用于深度结构设计时需要补充内部承力结构、系统管路等相关细节，但作为外形参考、布局认知、仿真基础模型已经具备足够的精度，能够满足多数航空相关设计、教学、演示场景的使用需求。

　　数模的曲面构建采用了连续G2过渡处理，机身与机翼的融合区域、座舱盖与机身的衔接位置、尾喷口与后机身的过渡段都做了顺滑处理，没有出现曲面扭曲、接缝错位的问题，符合工业级三维数模的建模规范，可直接导入各类三维软件进行后续编辑、渲染或者仿真前处理工作。
