封闭式铝型材框架工业机器人工作站

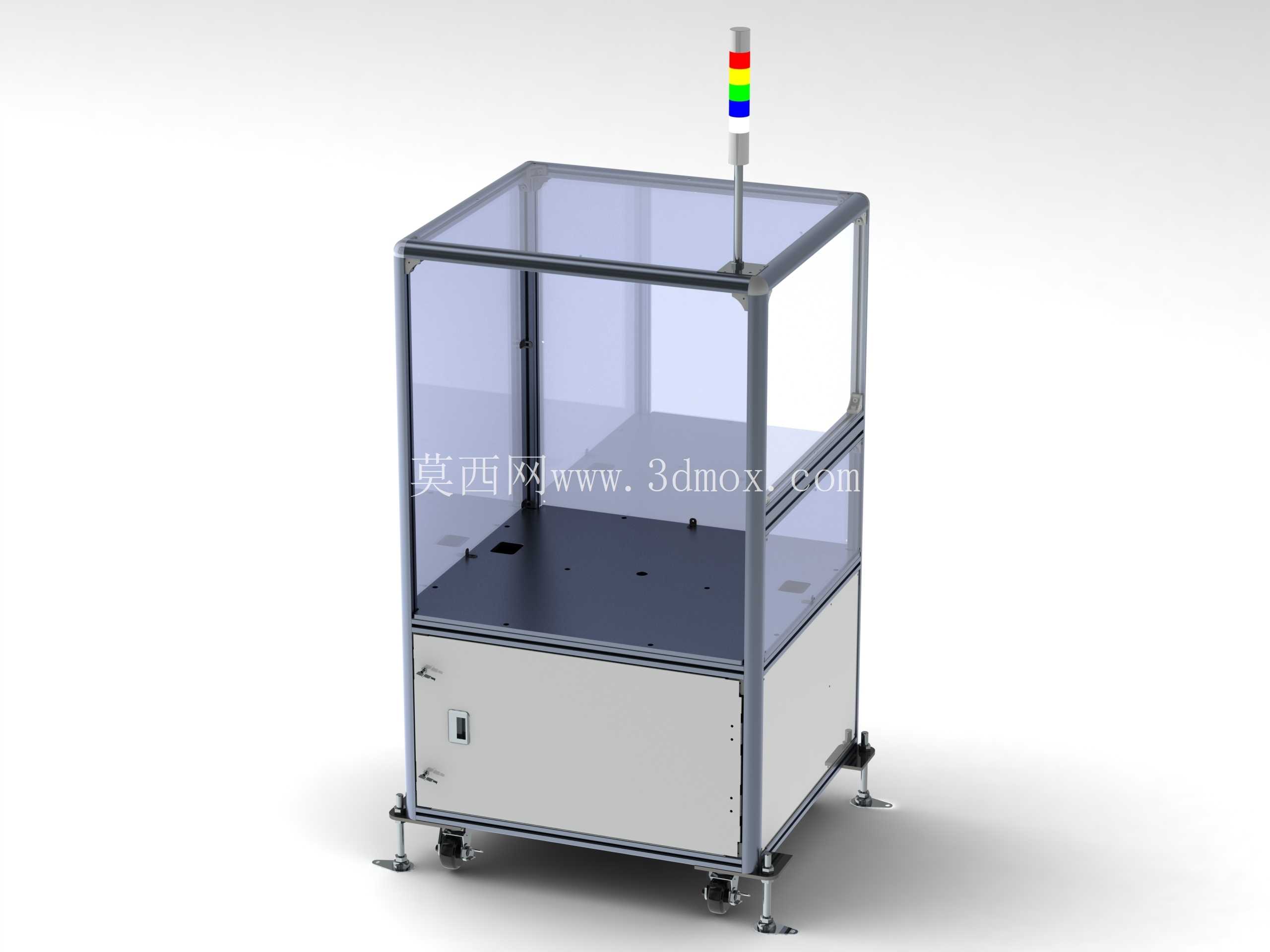

　　这套封闭式铝制机架结构，是面向工业机器人集成应用场景设计的工作站载体，常见于3C电子精密装配、小型零部件检测、轻量工件上下料等生产环节，用来为内置的执行机器人提供封闭的作业空间，同时隔绝作业过程中的碎屑、强光干扰，也能避免无关人员误入作业区间引发安全风险。整体框架采用工业铝型材拼接搭建，这种选型思路在非标自动化设备领域应用极广，铝型材自带的T型槽结构不需要额外焊接加工，后期调整内部安装点位、拓展功能模块时只需要松开紧固件就能重新排布，相比焊接钢机架能大幅缩短现场调试周期，也能适配不同客户现场的工艺调整需求。

　　框架上部采用透明亚克力或者钢化玻璃作为围挡，既可以让现场运维人员直观观察内部机器人的运行状态，及时排查卡料、错位等异常，也能阻挡机器人高速运动时可能飞出的小型工件，兼顾可视性与防护性；下部设置封闭的钣金柜体，用来放置机器人控制器、IO模块、电源供给单元等电气组件，柜体预留的门锁结构可以避免无关人员触碰电气元件，柜体侧面预留的散热格栅能保证电气元件长时间运行时的热量散出，避免柜内积温过高触发元件过热保护。顶部安装的三色警示灯是设备状态的直观输出载体，设备正常运行时亮绿灯，待料或者调试状态亮黄灯，出现故障报警时亮红灯并伴随蜂鸣提示，现场巡检人员不需要靠近设备就能快速掌握设备运行状态，在多台设备排布的车间里能大幅降低运维人员的巡检强度。

　　框架底部同时配置了可调脚杯与脚轮，这个细节设计兼顾了设备移位与固定的双重需求：需要转线或者调整设备位置时，降下脚轮就能轻松推移设备，不需要额外调用叉车等搬运工具；设备定位完成后，升起脚轮调整脚杯高度，就能将设备牢牢固定在地面，还能通过脚杯的高度调节抵消地面不平整带来的框架倾斜问题，保证内部机器人的安装基准面水平，避免因为机架倾斜影响机器人的重复定位精度。从安装边界来看，这套机架的宽度为900mm，长度为1000mm，整体占地不到1平方米，对车间场地的适配性很强，即使是空间紧张的流水线旁也能灵活布置；总高度2356mm，其中下部柜体高度适配常规电气元件的安装尺寸，上部作业空间高度可以容纳臂展在600mm以内的轻载六轴机器人或者SCARA机器人，顶部警示灯突出框架顶面的高度控制在合理范围，不会碰到车间常规的照明管线或者吊顶结构。

　　框架内部的工作台面采用钢板加工而成，台面上预留的多组安装孔位可以直接固定机器人底座、工件定位夹具、检测传感器等组件，不需要二次打孔加工，台面的承重能力可以满足轻载作业场景的负载需求，即使是带一定冲击力的压装工序也不会出现台面变形问题。在设计这类封闭式机器人工作站机架时，首先要确认内置机器人的运动包络范围，保证围挡与机器人运动极限位置之间预留足够的安全距离，避免机器人运行时碰撞到围挡玻璃；其次要考虑电气布线的路径，铝型材的槽道可以直接嵌入走线槽，让动力线、信号线分开排布，减少信号干扰；另外还要在围挡合适位置预留检修门或者操作开口，方便日常上下料、更换夹具以及设备维护，不需要拆开整面围挡就能完成常规操作。这类封闭式结构相比开放式机器人机架，安全防护等级更高，尤其适合人员走动频繁的生产车间，不需要额外在设备周围加装安全围栏就能满足车间的安全规范要求，同时整体外观整洁规整，也适合用于展示类的自动化演示场景，比如院校的机器人教学实训、展会的自动化方案展示等场景，规整的外观能更好地呈现设备的整体布局。
