眼镜镜片专用铣削加工刀具结构

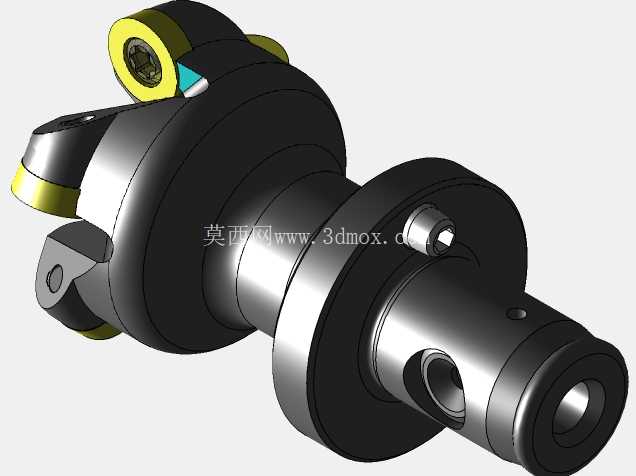

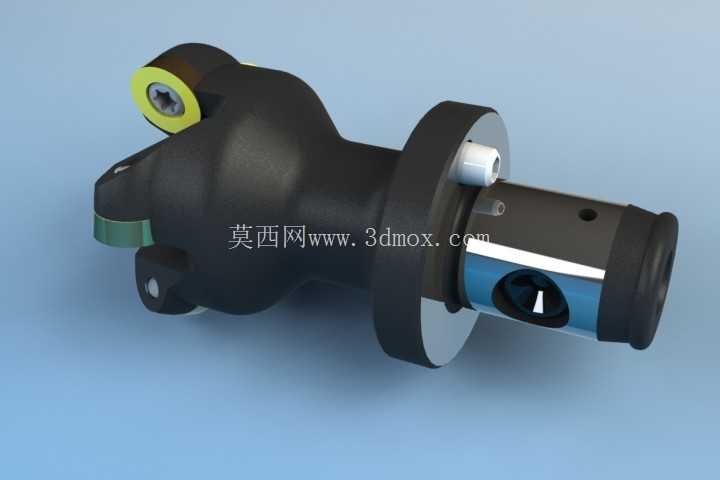

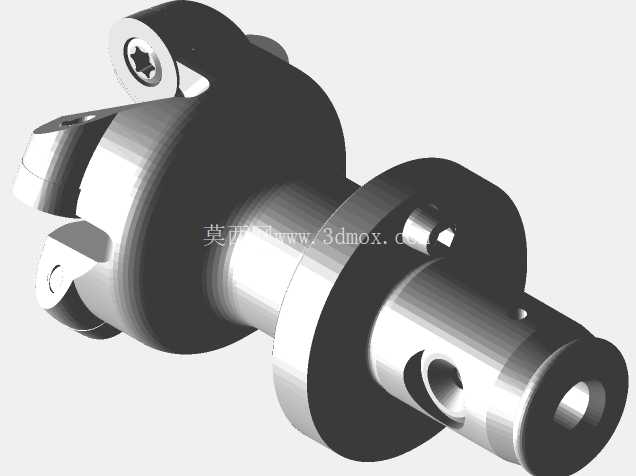

　　这款铣削刀具是针对树脂、玻璃类眼镜镜片的精加工工序开发的专用切削部件，日常主要部署在镜片专用数控铣削设备的主轴输出端，承担镜片外形轮廓修形、倒角、安装槽铣削等核心加工工序，区别于通用金属铣削刀具，其结构设计完全适配光学镜片加工的低切削力、高表面光洁度要求，避免加工过程中出现镜片崩边、应力开裂、表面振纹等光学零件加工常见缺陷。从结构布局来看，刀具采用锥柄式安装接口，柄部设置有径向锁紧定位孔，安装时可与主轴端面的定位销配合，实现周向防转，保证高速旋转下的动平衡精度，法兰盘结构作为轴向定位基准，安装时贴合主轴端面，可控制刀具悬伸长度的一致性，换刀后无需重新对刀即可保证加工尺寸的重复精度，有效缩短镜片加工的辅助换刀时间。切削端采用可转位刀片布局，刀片通过偏心锁紧销固定在刀体刀槽内，刀片磨损后无需拆下整个刀体，仅需松开锁紧销转动刀片或者更换新刀片即可恢复切削精度，刀体上的刀片安装座带有预设的倾角，主偏角、刃倾角均经过匹配优化，切削时刃口以渐进方式接触镜片材料，减小单次切削的冲击载荷，避免硬脆类镜片材料受冲击产生崩边缺陷，同时刀片的切削刃圆弧半径经过专门设计，加工后镜片表面粗糙度可直接满足后续抛光工序的余量要求，减少后续抛光工序的加工时长。

　　刀体内部预留有切削液流道，加工时切削液可通过主轴内冷通道直接输送到切削刃接触区域，及时带走切削产生的细碎切屑与切削热量，避免切屑刮花已加工的镜片表面，同时降低切削区域温度，防止树脂镜片因局部过热产生表面灼伤、形变等问题。从安装边界来看，刀具整体最大回转直径适配常规镜片加工设备的主轴防护间隙，安装后不会与镜片夹具、工件压紧机构产生运动干涉，刀体的动平衡等级满足镜片加工常用的主轴转速区间要求，高速旋转时不会产生额外振动，保证镜片加工的面型精度。

　　在实际加工场景中，这款刀具可适配不同度数、不同轮廓外形的镜片加工需求，通过更换不同材质牌号的刀片，可分别加工CR39树脂镜片、PC镜片、高折射率玻璃镜片等不同类型的光学镜片材料，刀体的刚性设计可保证在小进给量精铣工序中保持稳定的切削状态，不会出现让刀现象导致镜片轮廓尺寸超差。刀体上的刀片定位槽采用高精度加工成型，刀片安装后径向跳动、端面跳动均控制在微米级，保证每片刀片的切削量均匀，避免单刃过载导致刀片过早磨损，同时也能减少加工表面的接刀痕迹，提升镜片的光学表面质量。

　　不同于通用铣刀的大切深设计，这款刀具的切削参数匹配镜片加工的小余量去除特性，单次径向切深控制在镜片精加工余量范围内，轴向进给速度适配光学材料的去除速率，既保证加工效率，又避免切削力过大导致镜片装夹变形。刀具的排屑槽采用大圆弧平滑过渡设计，加工产生的细碎切屑可顺着排屑槽快速排出切削区域，不会在刀体内部堆积堵塞冷液流道，也避免切屑反复挤压在刃口与工件之间造成表面划伤。在日常设备维护中，这款刀具的柄部锁紧孔、定位端面均做了耐磨处理，长期反复换刀也不会出现定位面磨损导致的安装精度下降问题，刀体表面做了防锈处理，可适配切削液长期喷淋的工作环境，不会出现锈蚀剥落的杂质污染镜片表面的情况。
