小型桌面级铝件加工数控铣床结构

这款小型数控铣床主要面向小尺寸铝件、软质非金属材料的精密加工场景，常见于个人加工工坊、院校机械实训实验室、小型产品打样车间，用来完成小尺寸零件的平面铣削、轮廓铣削、钻孔、简易攻丝等工序，相比大型工业铣床占地更小，安装调试门槛更低，适合小批量定制加工、零件试制类的作业需求。

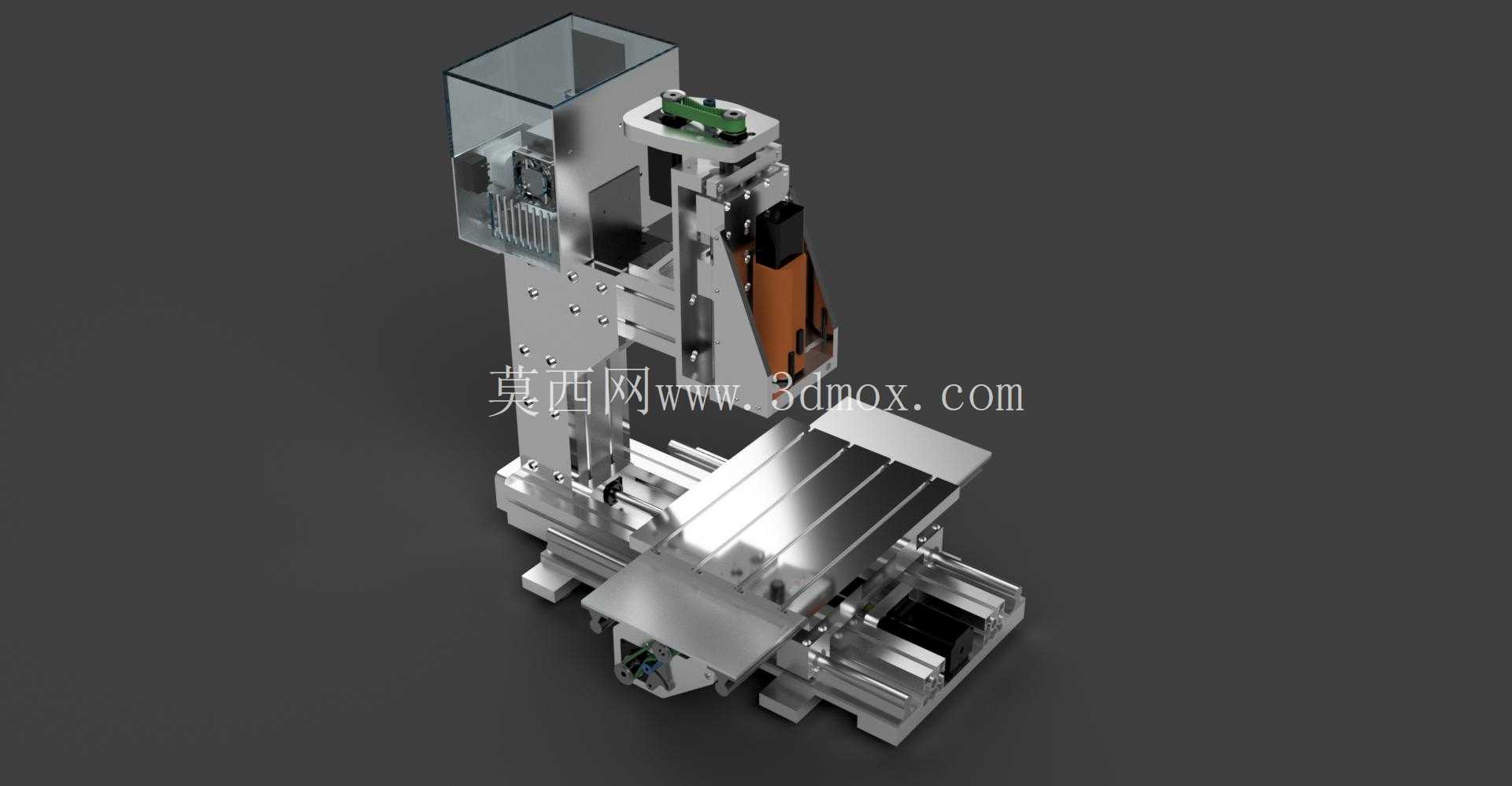

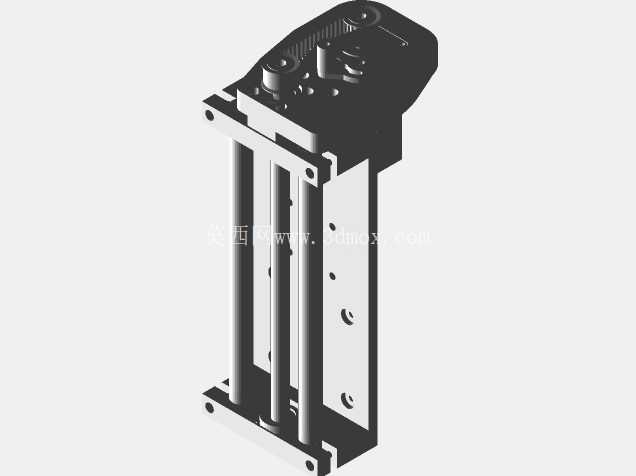

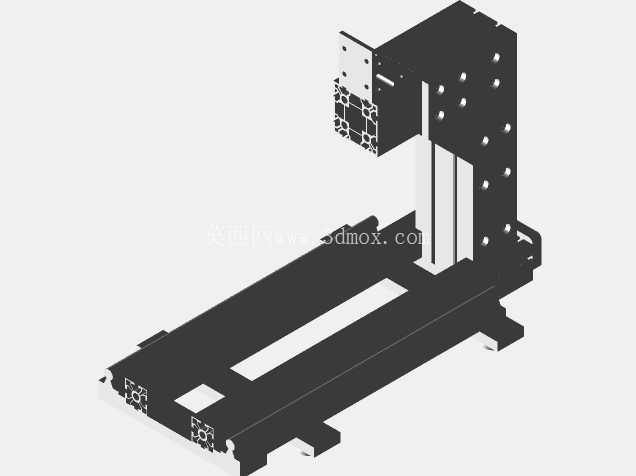

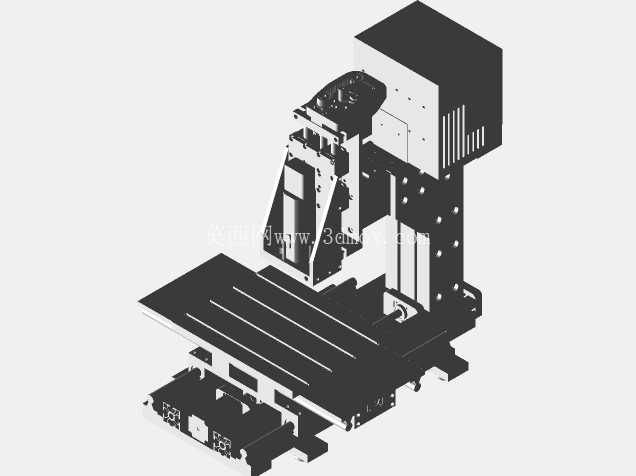

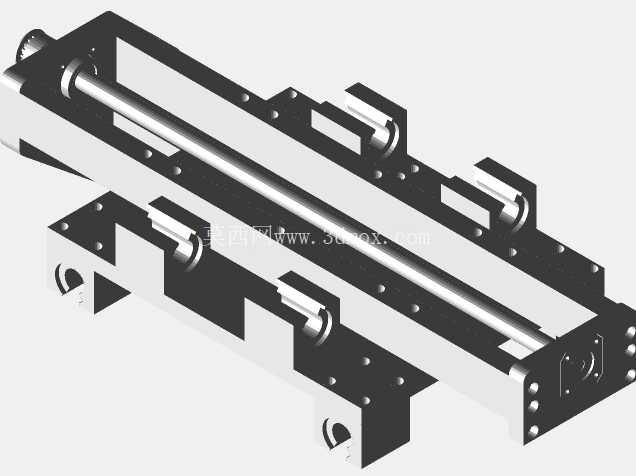

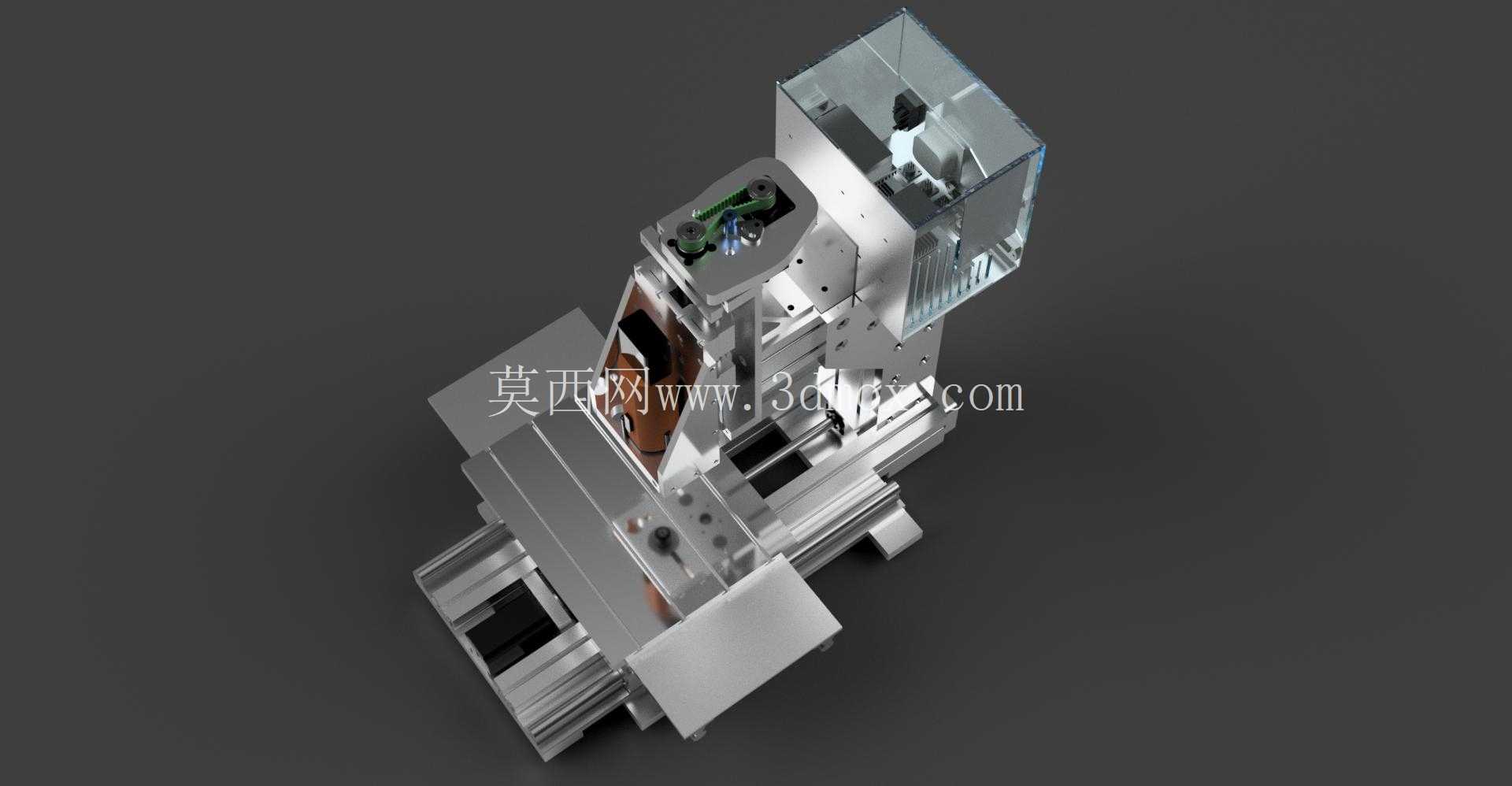

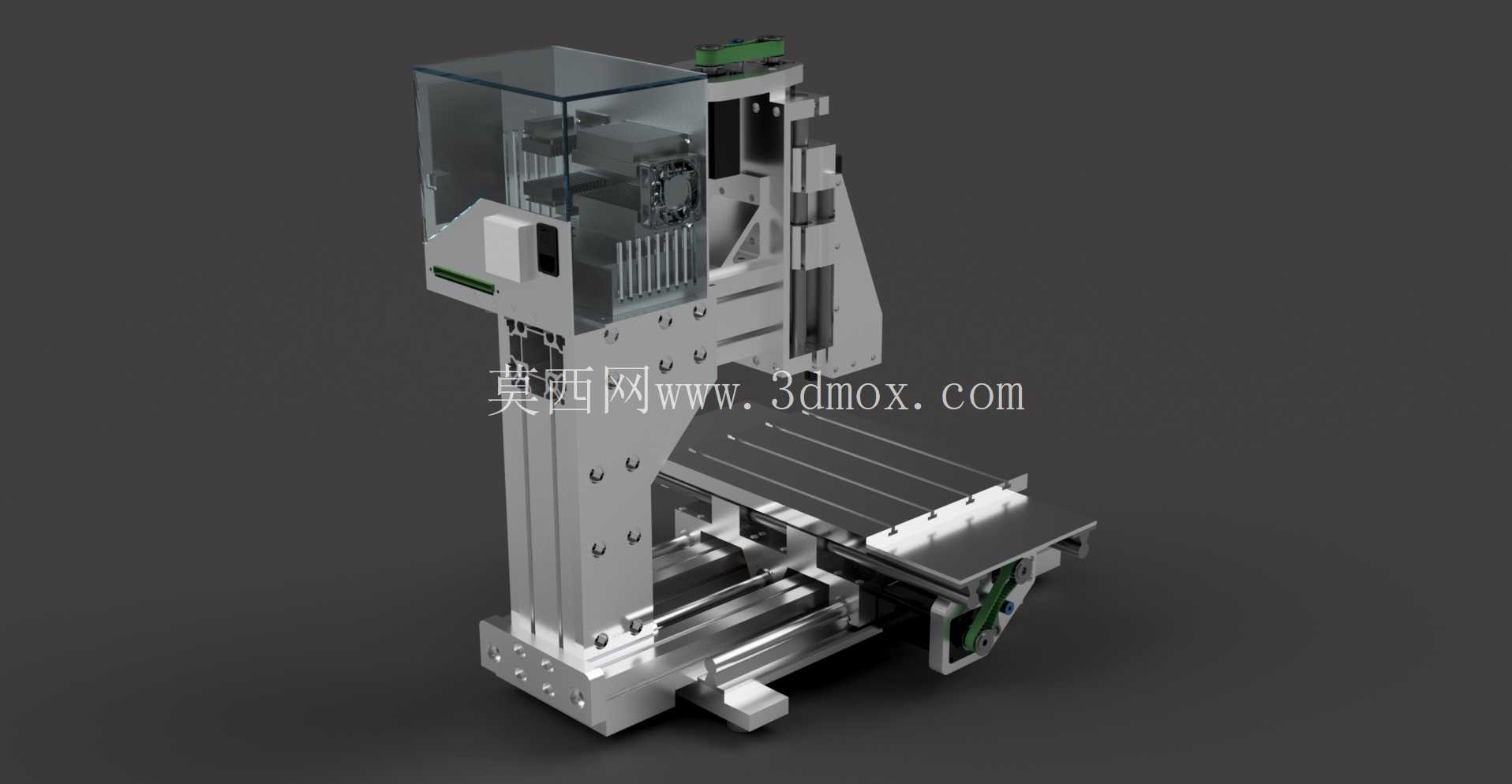

从结构设计逻辑来看，整机采用立式龙门布局，Z轴主轴模组垂直布置在立柱导轨上，X轴带动工作台做横向进给，Y轴带动滑台做纵向进给，三个进给轴均采用直线轴承作为导向支撑，配合16x5规格的滚珠丝杠传递进给动力，导向间隙小，进给阻力低，能保证轻载加工下的进给精度，避免滑动导轨常见的爬行问题。进给动力选用nema23规格步进电机，这类电机扭矩输出适配小型铣床的轻载加工需求，开环控制即可满足日常加工的精度要求，不需要额外加装编码器做闭环反馈，能在保证使用性能的前提下压缩整体制造成本，也降低了后期电控系统的维护难度。

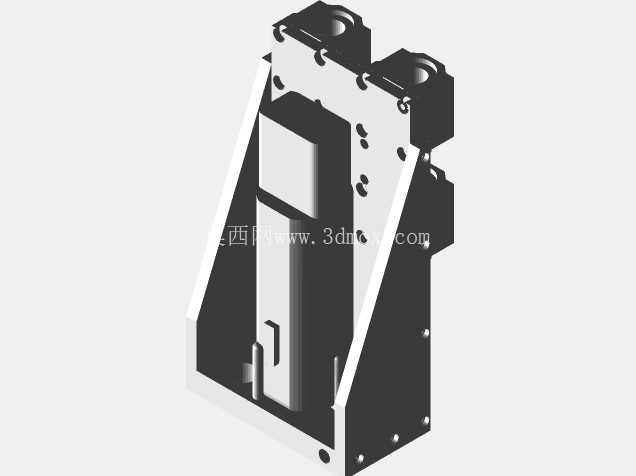

主轴部分选用kress 1050fme型号的高速电主轴，这类主轴转速调节范围宽，运转噪音低，夹持精度稳定，适合加工铝件、亚克力、电木这类切削力不大的材料，换刀操作便捷，不需要复杂的打刀机构，手动即可完成刀具装夹，适配小型加工场景下频繁换刀打样的使用习惯。主轴安装座采用可调式锁紧结构，可根据加工需求微调主轴的伸出长度，适配不同长度的刀具装夹，也能在加工不同高度工件时调整Z轴的有效行程范围，避免出现行程不足或者主轴碰撞工作台的问题。

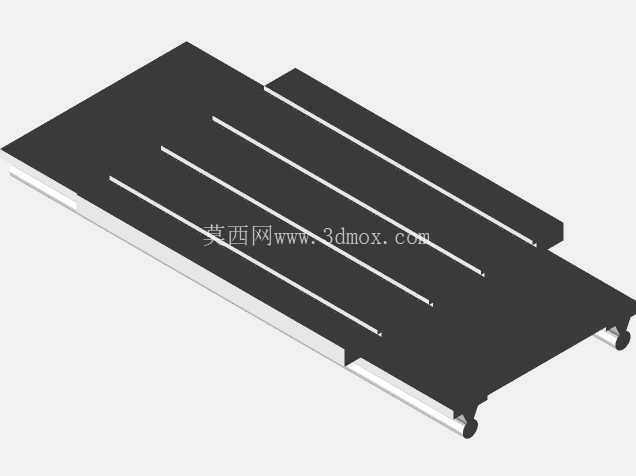

工作台的有效工作空间为290x355x130mm，这个尺寸边界刚好覆盖大部分小型零件的加工需求，工作台面采用T型槽结构设计，方便使用压板、平口钳等夹具固定工件，T型槽的间距和槽宽适配通用的小型机床夹具，不需要单独定制专属夹具，降低用户的配套使用成本。整机的安装边界紧凑，不需要专门的大型设备基础，普通的稳固工作台面即可放置安装，底部预留了调节脚杯的安装位置，可以根据地面平整度调整整机水平，避免因为安装面倾斜影响加工精度。

从结构细节设计来看，各轴的行程限位都预留了机械硬限位和光电限位的安装位置，机械硬限位采用聚氨酯缓冲块，能在进给超程时吸收碰撞冲击力，避免丝杠、导轨因为硬碰撞出现变形损坏；光电限位用来给控制系统提供原点复位和超程停机信号，保证设备运行的安全性。所有的走线都采用拖链收纳，避免进给运动过程中电缆出现拉扯、磨损的问题，拖链的弯曲半径适配所选电缆的最小弯曲半径，长期往复运动也不会出现电缆内部线芯折断的问题。立柱和滑台的结构件都采用加厚铝合金板材加工，在保证整体结构刚性的前提下控制整机重量，方便设备的搬运和移位，连接部位都采用内六角圆柱头螺钉锁紧，关键受力位置加装了定位销，保证反复拆装之后的装配精度不会出现偏差。

这款设备的设计没有追求大切削量的重加工能力，而是把设计重点放在小尺寸零件的精加工、软材料加工的适配性上，所有的标准件都选用市面上通用的量产型号，后期维护更换配件不需要专门定制，普通的机电五金渠道就能采购到对应的替换件，对于个人用户和小型加工单位来说，使用和维护的成本都处于较低水平。在实际使用过程中，可以根据加工需求更换不同功率的主轴，或者调整进给电机的驱动参数，适配不同材料的加工需求，整体结构的拓展性较强，不需要对主体结构做大的改动就能完成局部配置升级。
