可调任意角度机械式按压工装夹具

在机加工工位、小型零件装配、试样打磨固定这类需要灵活调整装夹角度的作业场景里，普通平口钳只能提供垂直或水平方向的压紧力，一旦需要对带斜面、异形轮廓的工件进行角度定位加工，往往需要额外搭配角度垫铁、正弦台来调整装夹姿态，不仅装夹辅助时间长，多次装夹带来的定位累积误差也很难控制在工艺要求范围内，这款可调角度按压工装正是针对这类零散小零件的多姿态装夹需求设计的。

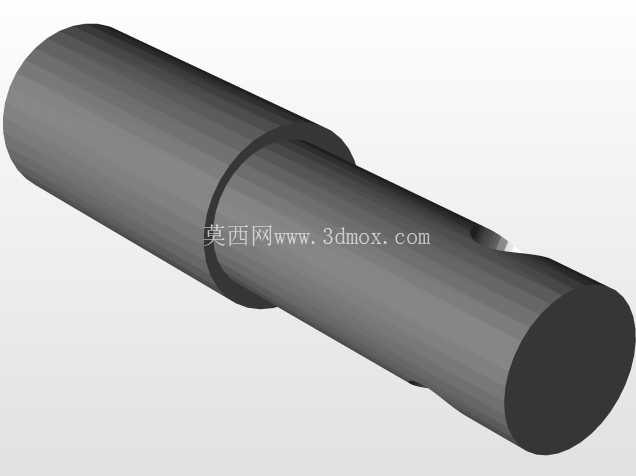

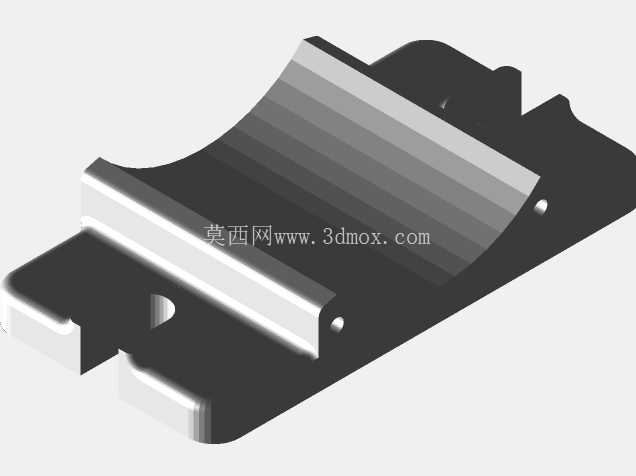

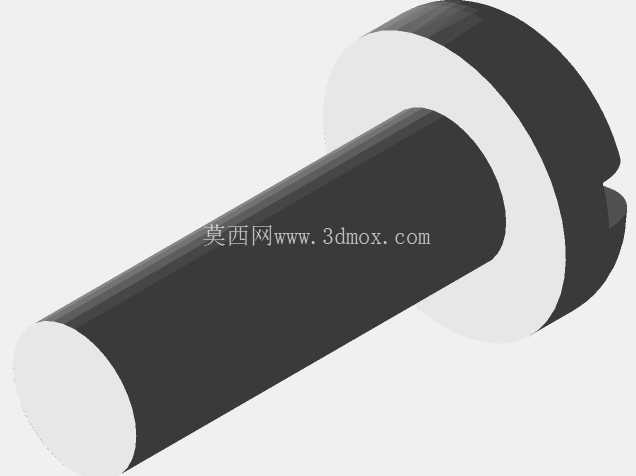

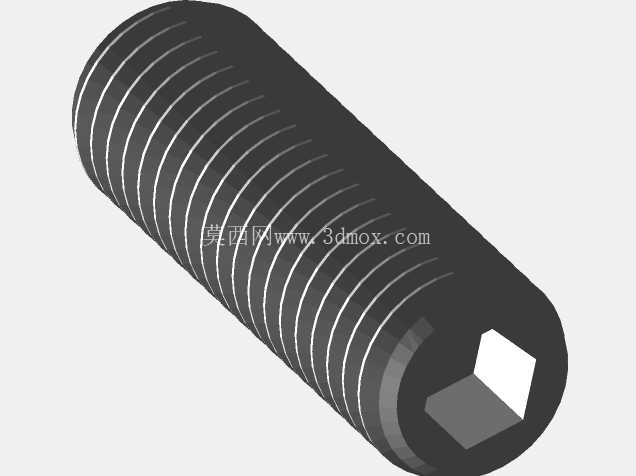

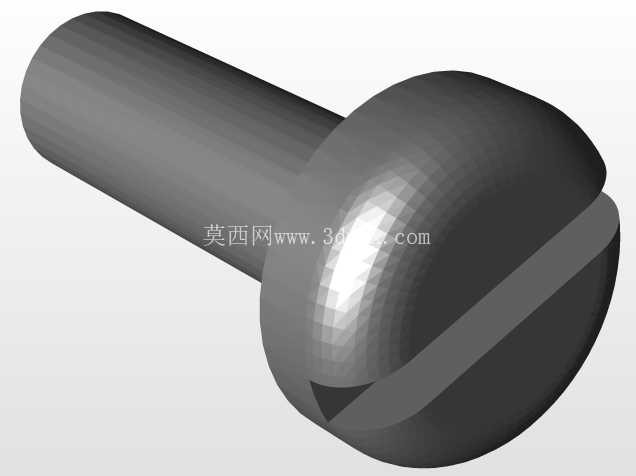

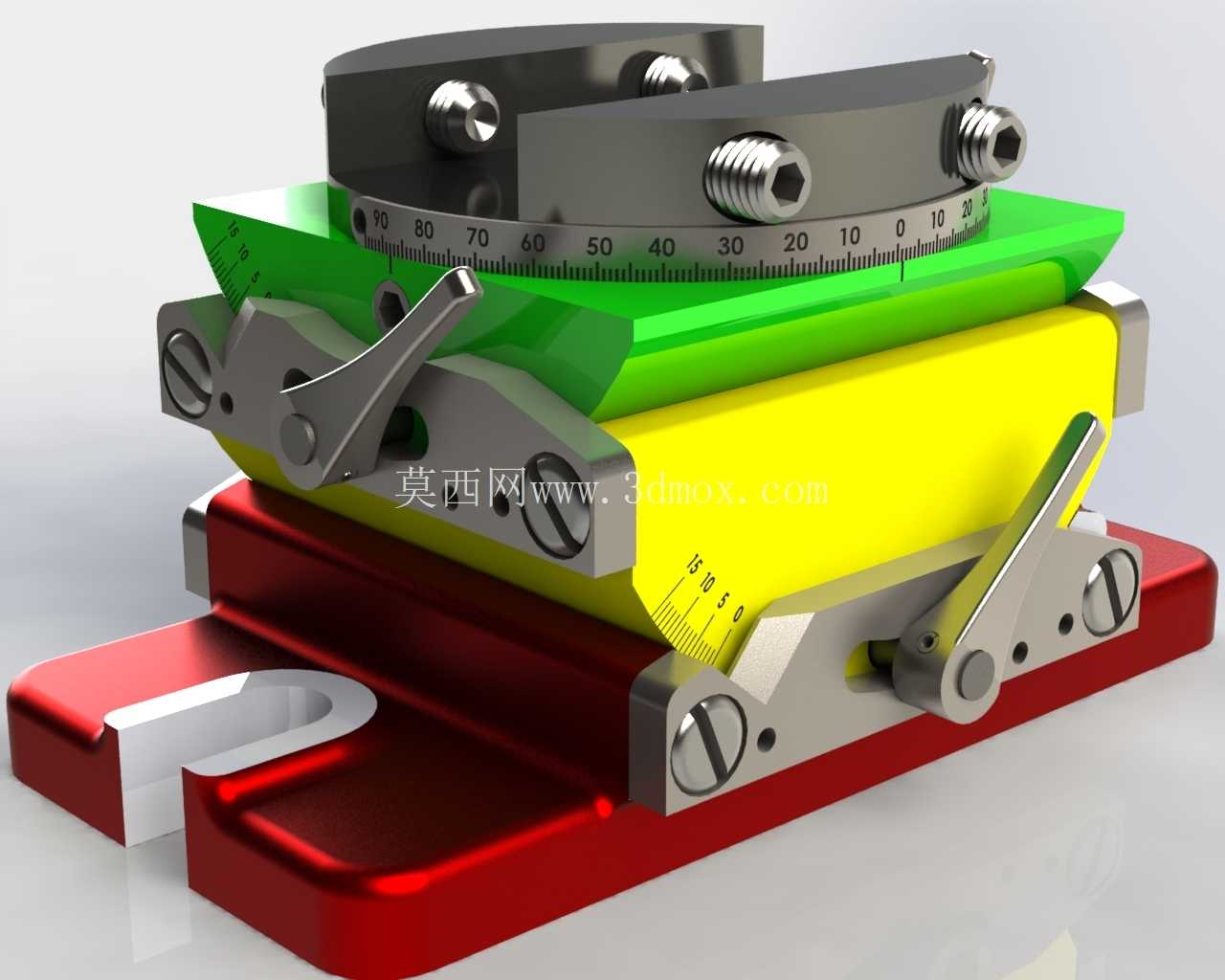

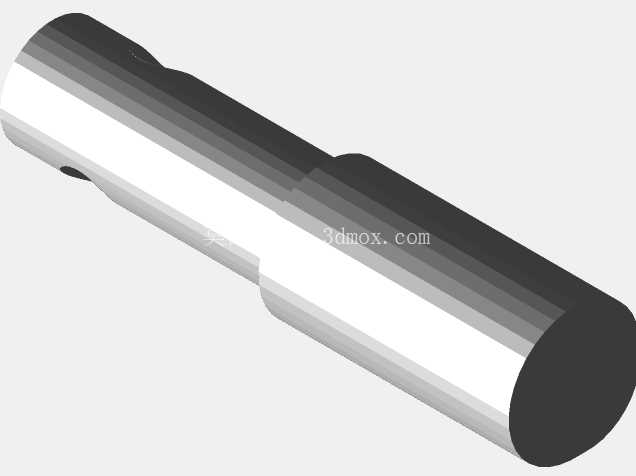

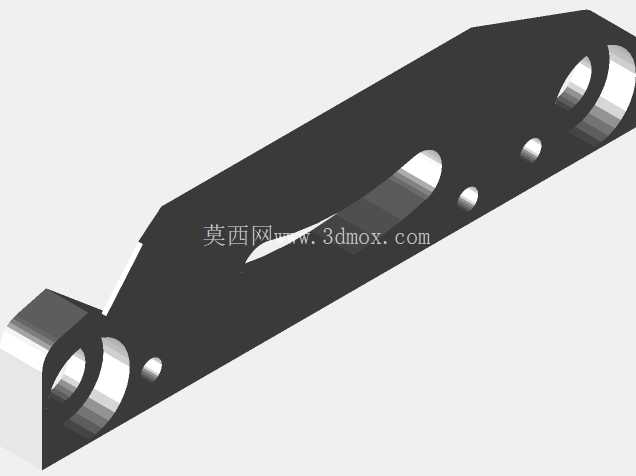

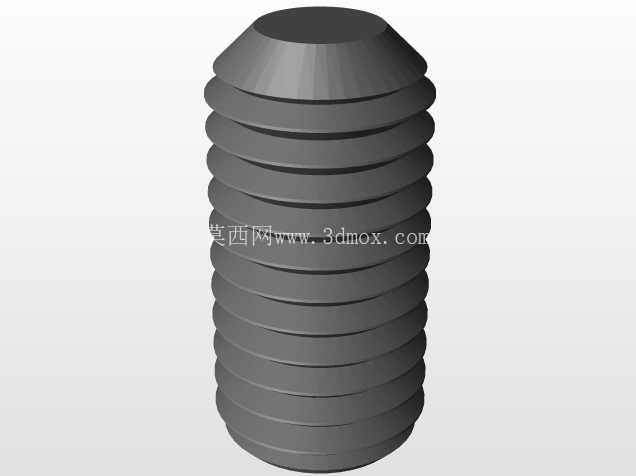

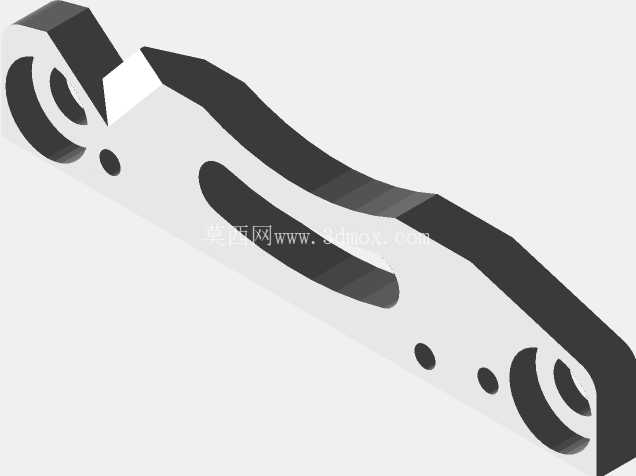

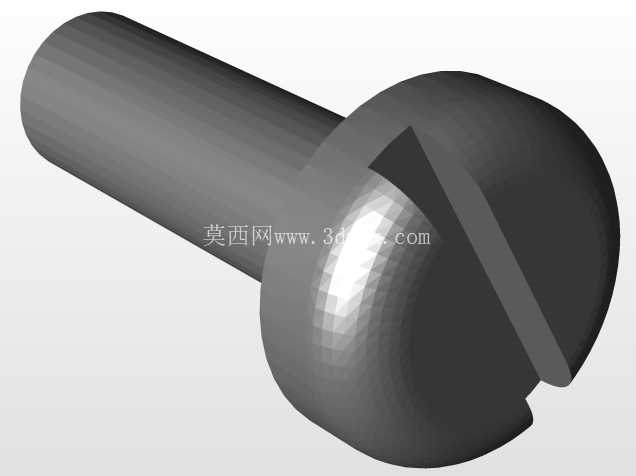

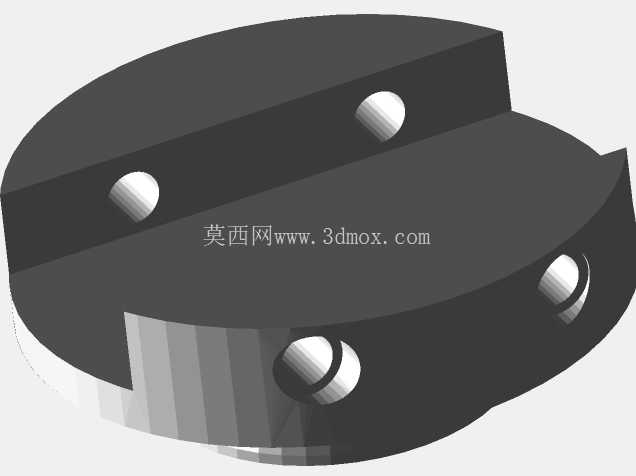

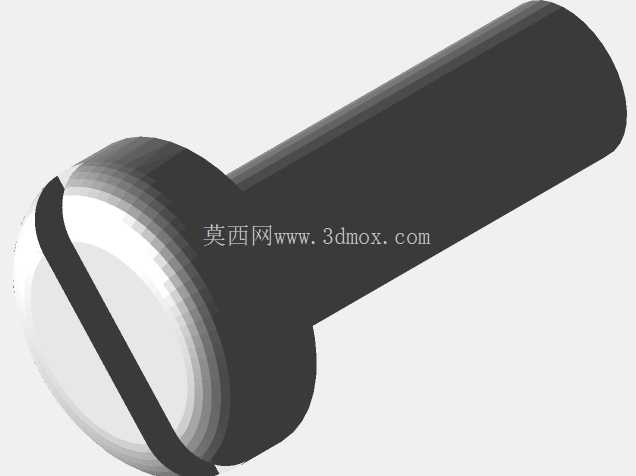

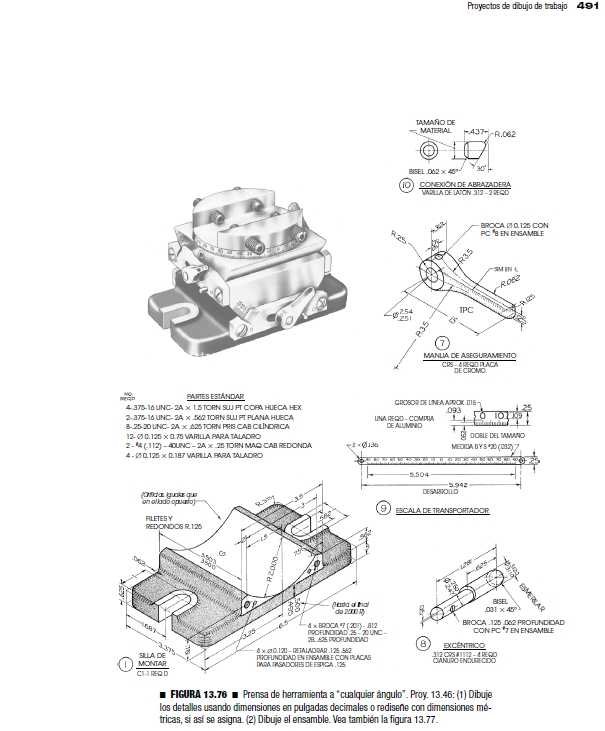

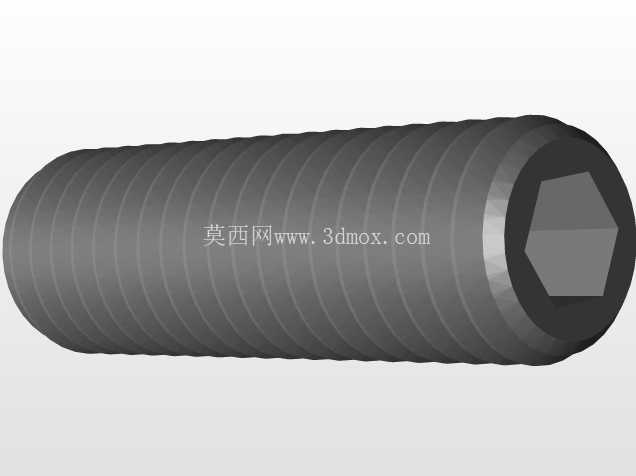

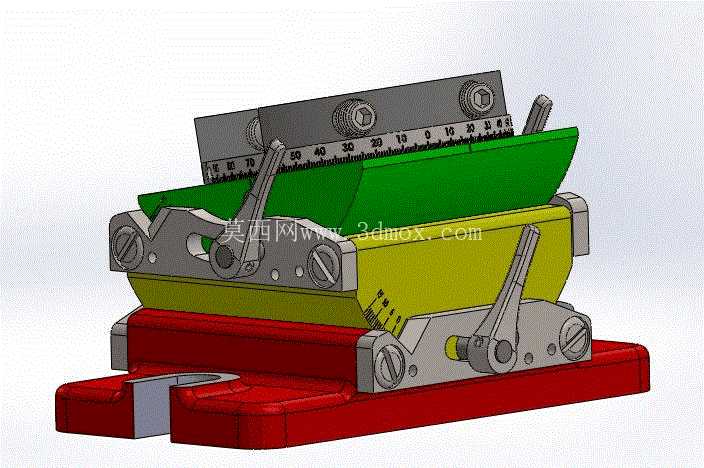

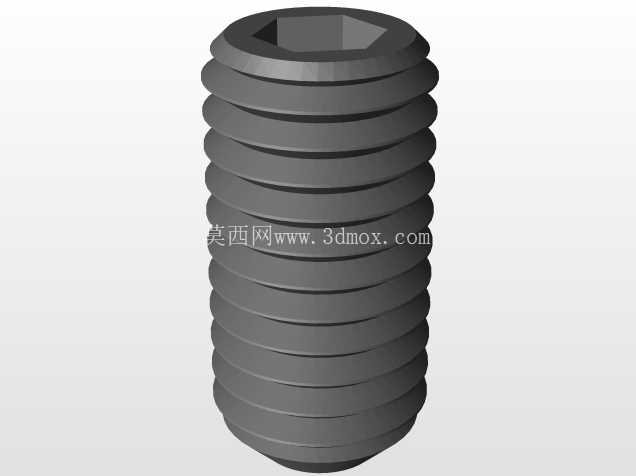

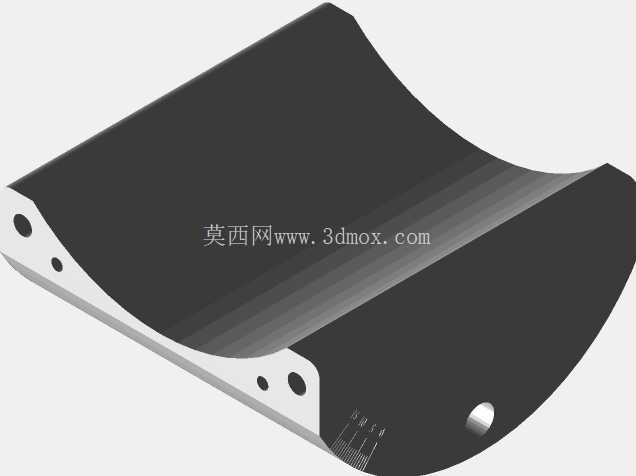

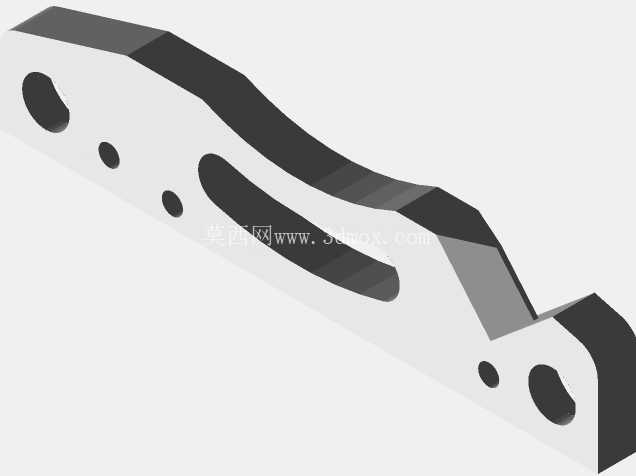

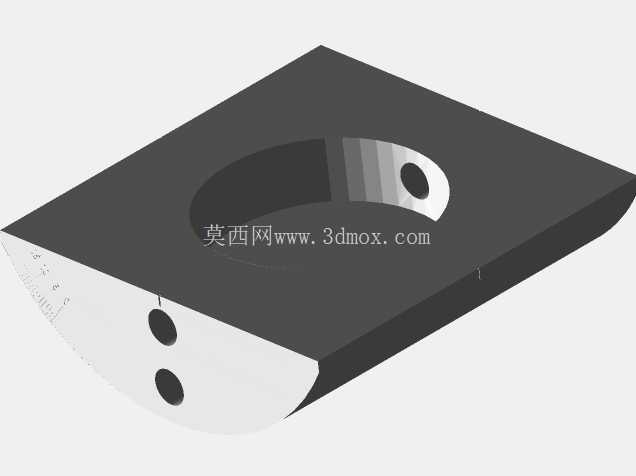

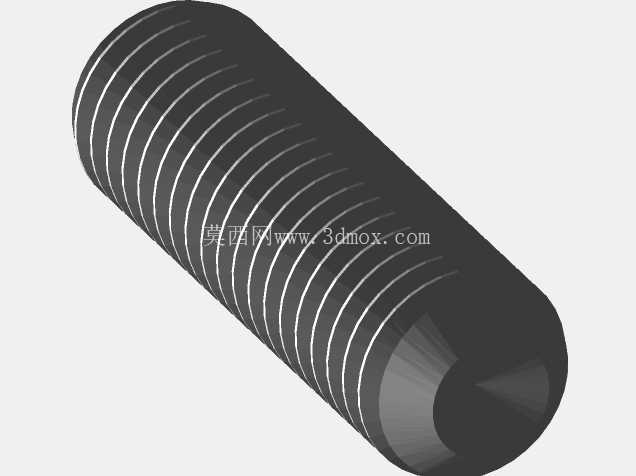

从结构功能来看，整套工装分为三层功能模块，最底部是带U型安装槽的铸铁基座，U型槽的开口宽度适配常规机床工作台的T型槽螺栓规格，安装时不需要额外加工过渡连接板，直接通过T型螺栓就能将基座固定在钻床台、钳工台、小型磨床的工作面上，基座的底面做了0.02mm平面度的精磨处理，和工作台面贴合后不会出现翘曲晃动，保证装夹基准的稳定性。中间层是角度调整模块，黄色的摆动基体和两侧的刻度支架配合，能实现0到45度范围内的连续角度调整，支架上蚀刻的角度刻度分度值为1度，调整时松开侧面的锁紧手柄，摆动基体到目标角度后扳动手柄就能完成锁紧，不需要额外用量具反复校准角度，对于小批量多品种的修配作业来说，能大幅减少角度调整的辅助时间。上层是压紧执行模块，带刻度转盘的上压座可以绕垂直轴360度旋转，压座上的三个内六角安装孔可以根据工件的轮廓形状更换不同的压头，不管是平整的方块零件、轴类零件还是带不规则曲面的铸件毛坯，都能找到合适的压紧点，避免压伤工件已加工表面。

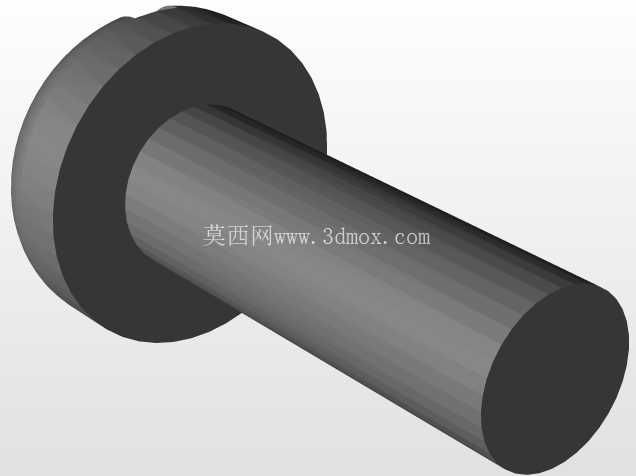

设计思路上，整套结构没有采用液压、气动这类需要外接动力源的压紧方案，全部采用机械连杆锁紧结构，侧面的两个快扳手柄利用了肘节机构的死点锁紧原理，当手柄扳到锁紧位置时，连杆机构越过死点，即使加工过程中受到振动冲击，压紧力也不会出现松脱，不需要像普通螺旋压紧机构那样反复拧动螺栓加力，单手就能完成压紧和松开操作，对于需要频繁更换工件的工位来说，操作效率比传统螺旋压紧夹具高60%以上。角度调整的转轴采用了过盈配合的淬硬钢销，表面硬度达到HRC55以上，长期反复调整角度也不会出现转轴磨损间隙，保证角度调整的精度长期稳定。

安装边界方面，整套工装的基座长度控制在180mm，宽度120mm，总高度在角度归零状态下为110mm，不会占用过多工作台面空间，即使在小型台式钻床的狭小工作台上也能安装使用，重量控制在5.2kg，不需要起重设备辅助，单人就能完成搬移和安装。上压座的最大开口行程为35mm，能满足厚度在5mm到40mm范围内的零件装夹需求，最大压紧力可以达到800N，足够应对轻铣、钻孔、打磨、装配压合这类轻负载作业的装夹要求。

实际使用中，这类可调角度按压工装除了用于常规机加工装夹，还可以在焊接工位用来固定小零件的焊接角度，在质检工位用来固定待检测的异形零件，方便三坐标或者百分表对斜面参数进行测量，相比专用的角度工装，它的通用适配性更强，不需要针对单一零件单独制作夹具，对于多品种小批量的加工车间、维修班组、学校实训场地来说，能大幅减少专用夹具的制作成本和存放空间。结构上所有的锁紧部件都做了圆角钝化处理，操作时不会划伤操作人员的手部，外露的金属部件都做了发黑或者喷塑防锈处理，在车间多切削液、多粉尘的环境下也不会轻易生锈，日常维护只需要定期在转轴和锁紧手柄的铰接点滴注少量润滑油就能保证操作顺畅，不需要复杂的保养流程。
