分形结构自适应夹持虎钳结构设计

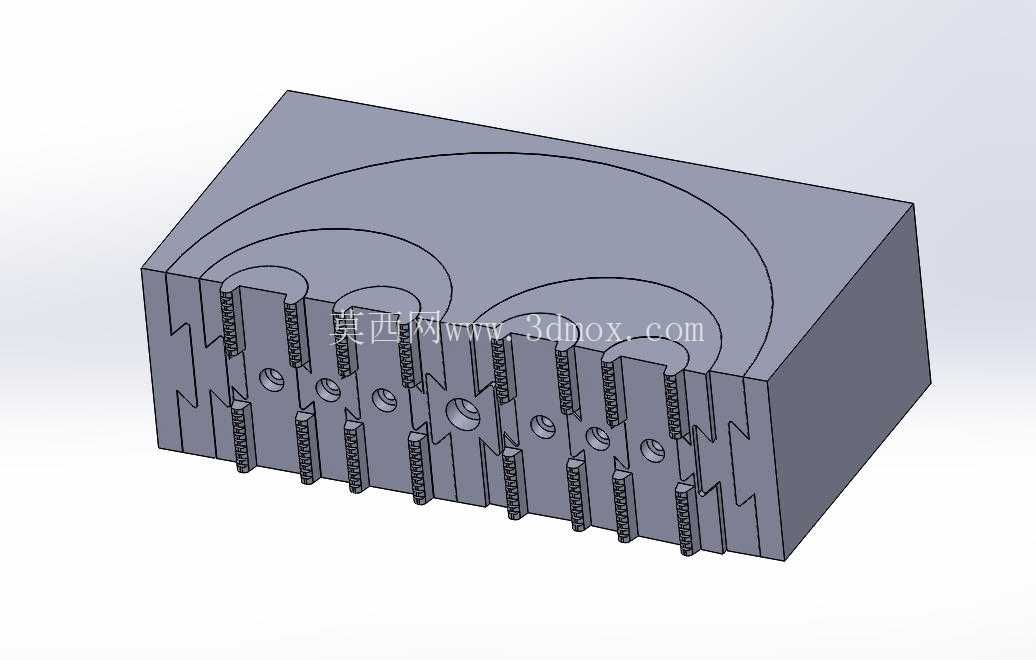

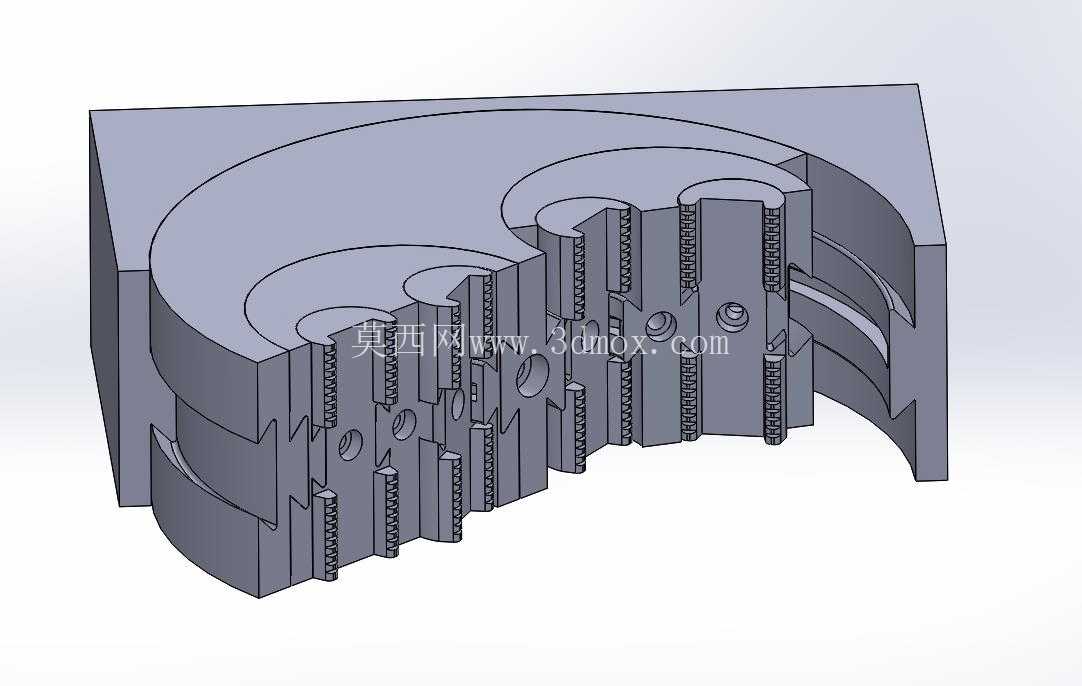

　　在精密装夹、异形工件夹持的工装应用场景里，传统平口虎钳的平直钳口往往难以适配曲面、不规则轮廓工件的夹持需求，容易出现夹持点接触应力集中、工件夹伤、夹持力分布不均导致装夹松动的问题，这款分形结构的自适应虎钳正是针对这类痛点完成的结构设计。从结构功能逻辑来看，该虎钳采用嵌套式分形齿块结构，每一组齿块都预留了独立的活动间隙，当钳口向工件靠拢时，不同位置的齿块会根据工件外轮廓的凹凸形态产生不同的位移量，自动贴合工件的外表面，将传统虎钳的线接触、点接触装夹转化为多面贴合的面接触装夹，大幅降低单位面积的夹持压强，既可以避免薄壁工件被夹变形，也能提升异形工件装夹的稳定性，在小件精密加工、3D打印工件后处理装夹、异形铸件修磨工位都能适配。

　　设计过程中，滑动部件之间的间隙预留是核心考量点，间隙过小会导致齿块活动卡滞，无法顺利自适应贴合工件轮廓，间隙过大则会导致夹持时存在虚位，加工过程中产生振颤影响精度，整体基体采用一体式块体结构设计，安装边界与常规平口虎钳的安装尺寸兼容，可以直接替换现有工位的常规虎钳，不需要额外修改工作台的安装孔位。大半径弧形区域的齿块连接采用4毫米规格螺栓作为铰接轴，其余小尺寸齿块的铰接采用3毫米规格螺栓，所有铰接螺栓的长度都需要严格控制，装配后螺栓端面不能超出齿块的侧面，避免齿块滑动过程中螺栓端部与相邻结构产生摩擦干涉，导致齿块活动受阻。

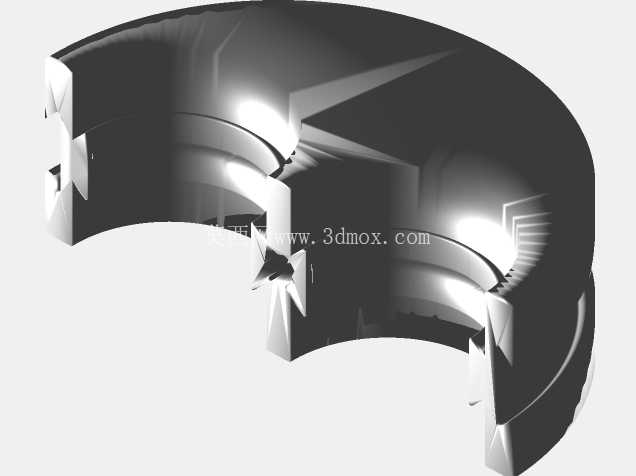

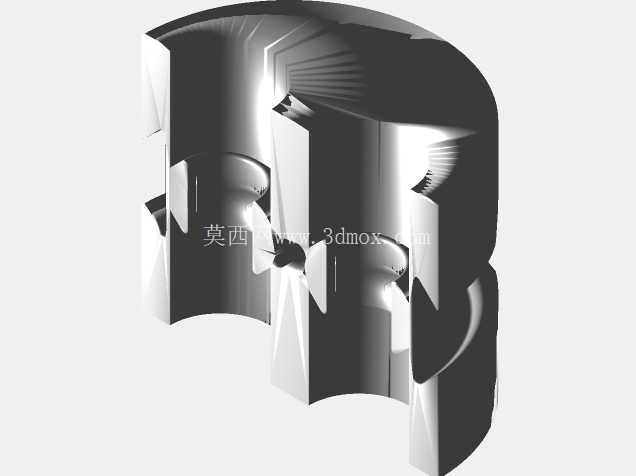

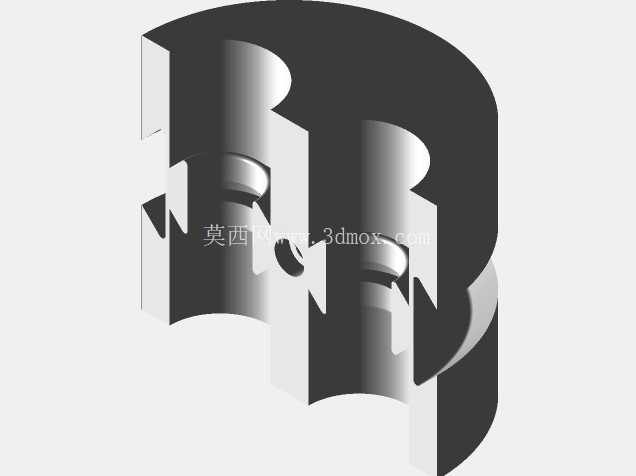

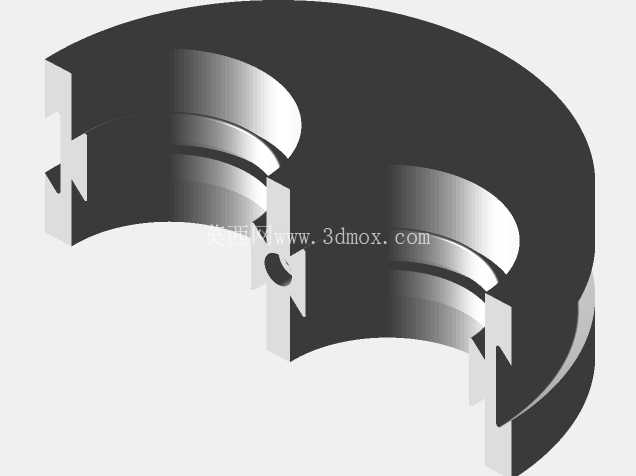

　　钳口的齿形采用锯齿状咬合结构，在贴合工件表面后可以提供足够的静摩擦力，即使是表面光滑的塑料件、有色金属件，也不需要额外加垫防滑垫片就能实现稳定夹持。整体结构采用模块化的齿块排布，从基体的弧形基准面开始，逐圈向外嵌套分形齿块，每一层齿块的活动行程都做了限位设计，避免齿块在开合过程中从基体槽位中脱出，基体上的导向槽采用等宽设计，加工时可以一次铣削成型，降低加工难度。在铸造工艺适配性上，该结构的拔模斜度做了统一优化，所有槽位的侧壁都预留了符合铸造要求的拔模角度，不需要额外做抽芯结构就能完成铸造成型，后续仅需要对铰接孔、导向滑动面做精加工即可满足装配精度要求。

　　实际使用时，该虎钳的开合行程覆盖常规小型工件的夹持范围，既可以加持规则的方形、圆形棒料，也可以适配轮廓不规则的异形件、3D打印的复杂结构件、小尺寸铸件毛坯，在钳工修配、小件打磨、精密钻孔等工位都能发挥作用，相比传统专用夹具，不需要根据工件轮廓定制钳口，通过齿块的自适应位移就能适配多种不同外形的工件，大幅降低多品种小批量加工场景下的夹具更换成本。结构的受力传递路径经过优化，夹持力从基体通过铰接螺栓均匀传递到每一个贴合工件的齿块上，不会出现局部齿块受力过载的情况，铰接部位的磨损也会因为受力分散而大幅降低，延长整体工装的使用寿命。
