立式手动喷砂作业柜体结构设计

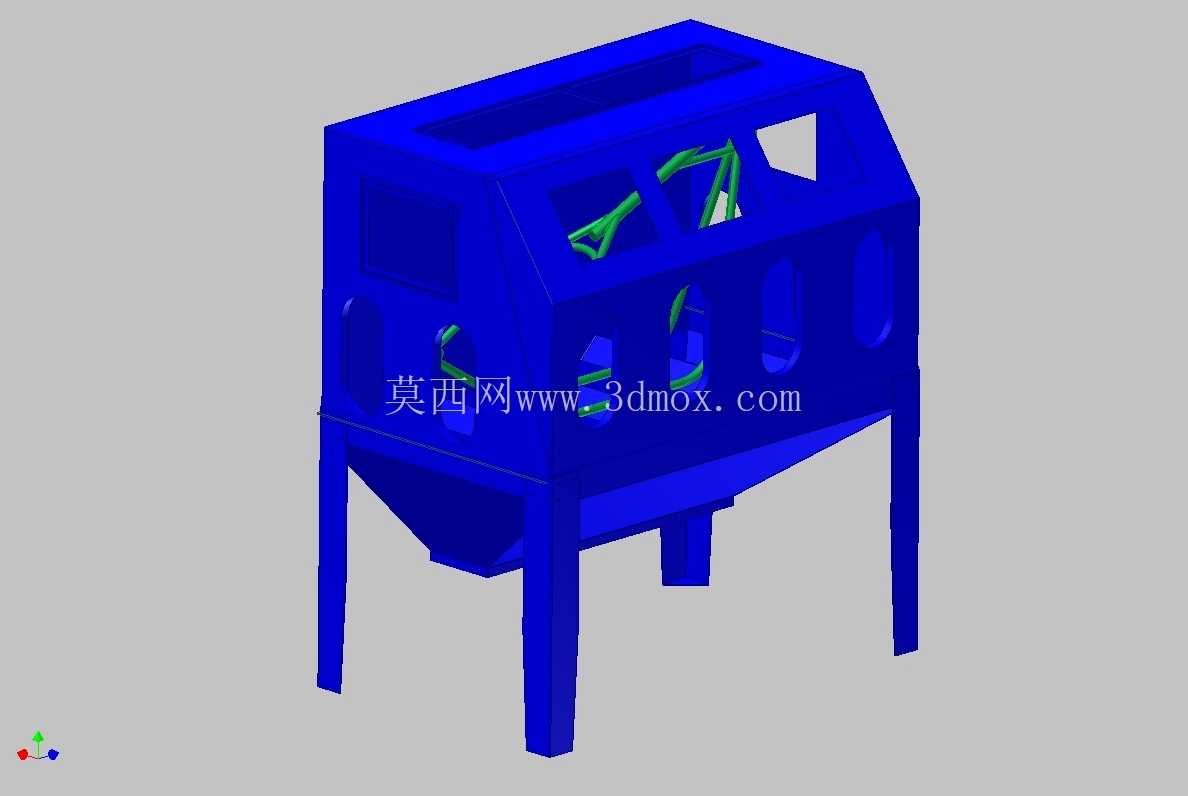

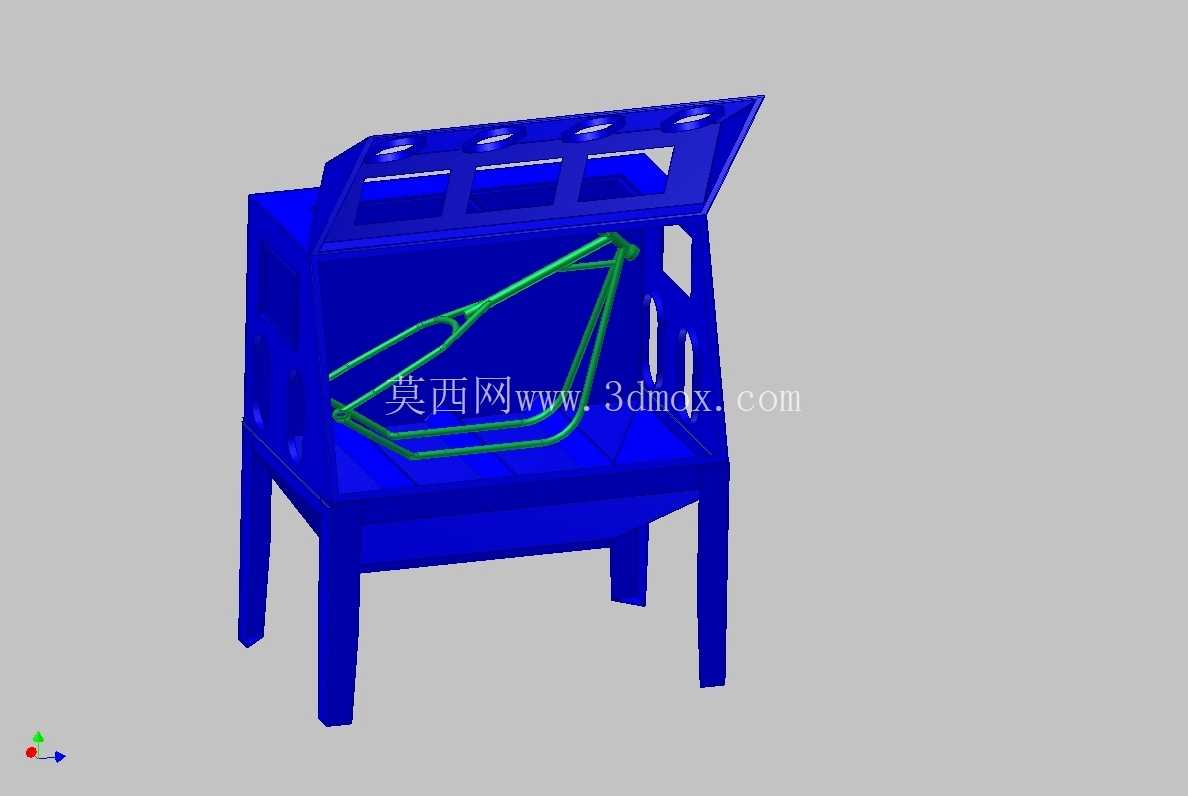

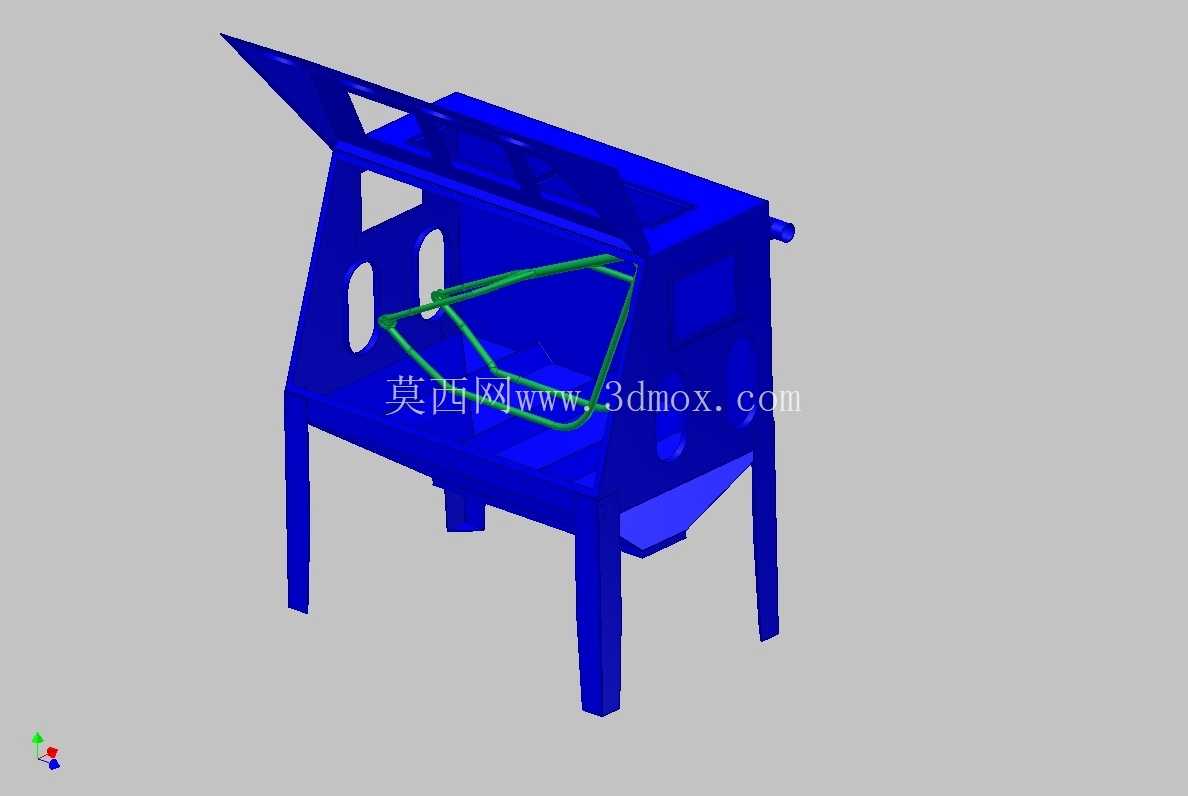

　　从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，四条立式支腿将作业腔体抬升至符合人体工程学的操作高度，作业人员站立操作时，手臂伸入操作孔的姿态自然，长时间作业不易产生疲劳，支腿底部预留了安装调节脚杯的安装孔位，可根据现场地面平整度调整柜体水平度，避免长期使用过程中因柜体倾斜导致磨料回收不畅的问题。作业腔体上部设置了向上翻开的上料翻盖，翻盖与腔体框架之间采用铰接结构，翻盖闭合时通过周边的密封胶条实现腔体密封，防止喷砂作业时粉尘从缝隙溢出，上料开口尺寸经过核算，可满足最大轮廓尺寸500mm以内的工件上下料需求，无需拆卸额外结构即可完成常规工件的取放。这套立式手动喷砂作业柜体，是面向中小型工件表面处理工序设计的工位级作业设备，主要适配铸造车间、五金加工车间、机修工位的小批量喷砂作业需求，可完成工件表面除锈、去氧化皮、去除铸造残留砂粒、涂层前粗化处理、焊接件焊渣清理等多类工序作业，相比开放式喷砂作业，柜体结构可完全阻隔磨料飞溅，避免作业现场磨料散落与粉尘扩散，降低作业过程中的职业健康风险，同时可实现磨料的自动回收循环，减少磨料损耗。

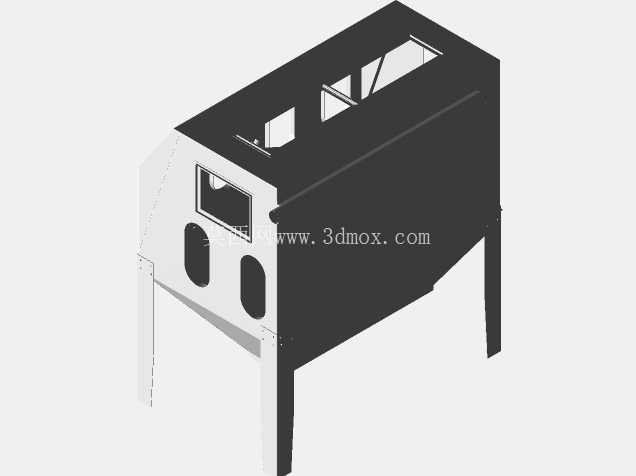

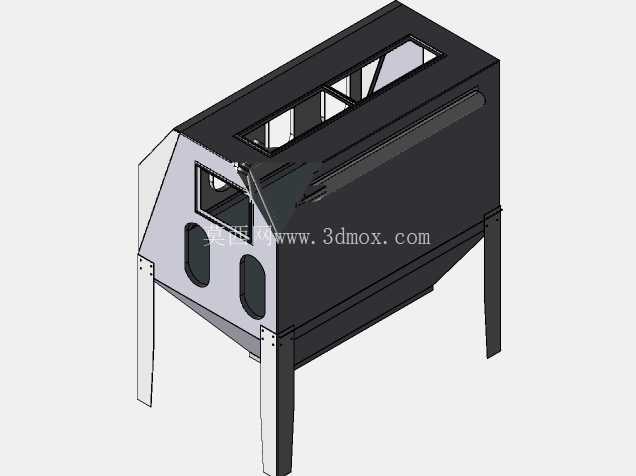

　　腔体正面预留了两个椭圆形操作手孔，手孔位置匹配普通成年人站立操作时的手臂伸展范围，手孔处可安装耐磨橡胶袖套，作业人员将手伸入袖套后握持喷枪即可完成腔体内的喷砂作业，操作过程中可通过腔体正面的透明视窗观察内部作业状态，视窗采用钢化玻璃材质，内侧可更换透明保护膜，避免磨料长期冲刷导致视窗模糊影响观察视线。腔体内部设置了倾斜的磨料回流底板，底板坡度经过计算，可让喷射后落下的磨料依靠自重滑向底部的磨料收集斗，收集斗下方可连接磨料分选与回收装置，将可用磨料重新输送至喷枪端，实现磨料的循环利用，减少磨料添加频率。

　　腔体侧面预留了除尘接口，可外接工业除尘设备，将腔体内悬浮的粉尘抽走，保证作业过程中视窗的清晰度，同时降低腔体内的粉尘浓度，避免开门取件时粉尘外溢。柜体侧面还设置了喷枪挂架，非作业状态下可将喷砂枪固定在挂架上，避免喷枪随意放置导致的管路弯折、喷嘴磕碰损坏问题。从安装边界来看，设备整体占地尺寸约为1200mm*900mm，作业时需要在柜体正面预留不小于800mm的操作空间，侧面预留不小于400mm的空间用于除尘管路连接与设备维护，上部翻盖翻开时需要预留不小于700mm的上部空间，避免翻盖开启时与周边设备、厂房管线发生干涉。

　　设计过程中针对腔体的耐磨性能做了专项考量，腔体内壁可粘贴耐磨橡胶板，抵消磨料高速喷射对柜体壁板的冲刷，延长柜体的使用寿命，避免长期使用后壁板磨穿漏砂的问题。整体结构没有复杂的传动部件，维护难度低，日常使用仅需定期检查密封胶条的磨损情况、视窗保护膜的清晰度、磨料回流通道是否堵塞即可，非常适合小批量多品种的工件表面处理场景使用，相比自动化喷砂设备，手动操作的灵活性更高，可针对异形工件的复杂死角位置做针对性喷砂处理，适配工件的范围更广，设备投入成本更低，对于小型加工车间、模具修复工位、五金件表面处理工位的适配性极强。
