可移动高度可调皮带输送设备三维设计

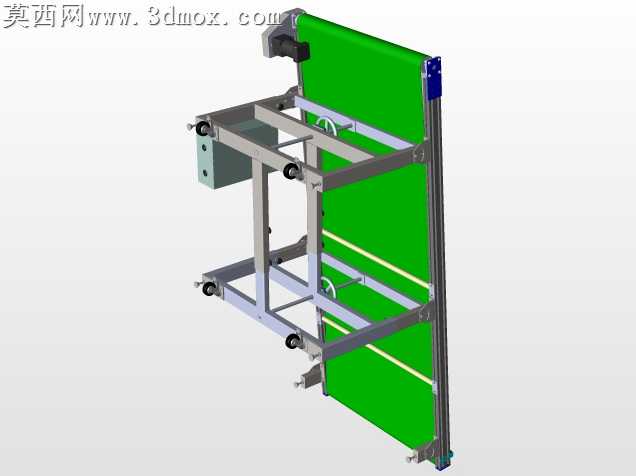

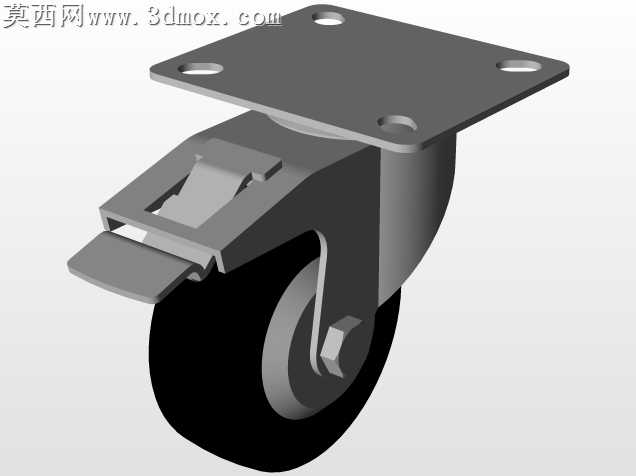

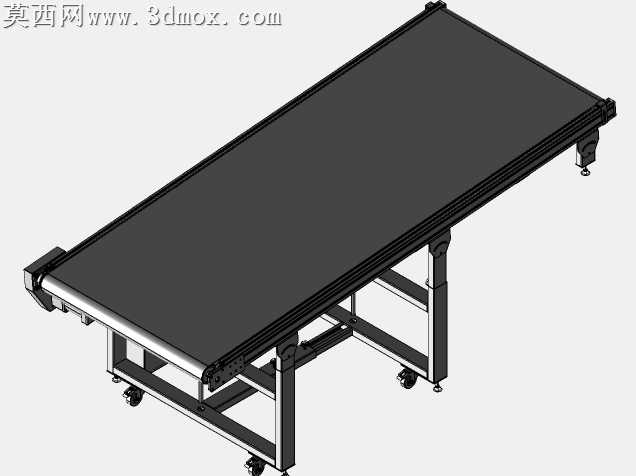

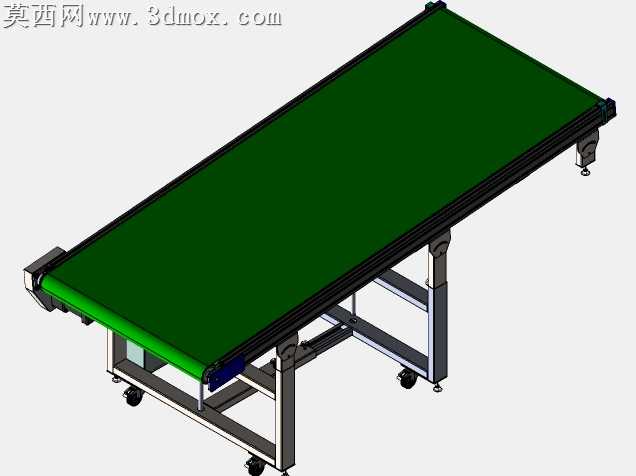

本作品为可调式皮带输送机的三维参数化设计模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备的每一处结构细节都进行了1:1还原，未做不合理的结构简化，可直接用于后续的工程出图、结构校核与生产参考。模型的核心输送面采用绿色PVC皮带材质进行渲染，还原了工业常用防静电输送皮带的哑光质感，皮带边缘做了封边处理的结构刻画，避免运行过程中出现皮带跑偏剐蹭机架的问题。机架部分采用工业铝型材搭配金属钣金件搭建，铝型材的槽道、连接角码、紧固螺栓都做了精细化建模，金属材质渲染区分了铝型材的磨砂银质感与钢制脚架的金属光泽，不同材质的质感区分清晰，渲染效果贴近真实工业设备的视觉表现。设备的支撑结构设计为可调节式支腿，支腿处设置了高度调节机构，可根据实际生产线的对接高度需求，在合理范围内调整输送面的整体高度与倾斜角度，适配不同的物料输送高差需求；支腿底部配置了带刹车的万向脚轮，既可以方便设备在车间内灵活移动换位，也可以在设备定位后锁死脚轮，保证设备运行过程中的稳定性，避免作业过程中出现设备移位的问题。传动端的结构设计完整还原了主动辊筒、从动辊筒、张紧机构的装配关系，张紧机构设置在从动端两侧，可通过调节螺栓调整皮带张紧度，避免皮带长期运行松弛打滑；机架下方设置了横向加强撑杆，提升整体机架的结构刚性，避免设备承重后出现机架变形的问题。整体设计思路围绕工业场景下的灵活输送需求展开，兼顾了设备的移动灵活性、高度适配性与结构稳定性，模型的装配层级清晰，各零部件之间的配合关系准确，无干涉问题，可直接用于方案展示、结构优化以及同类型输送设备的设计参考，能够帮助设计人员快速完成同类设备的改型设计，缩短产品开发周期。
