空心销滚子链传动输送机构设计

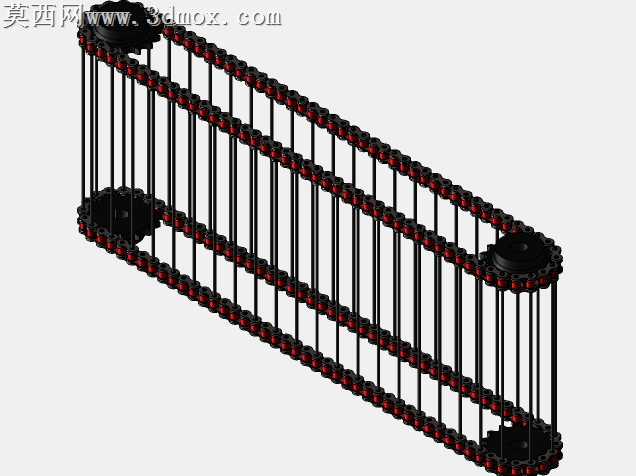

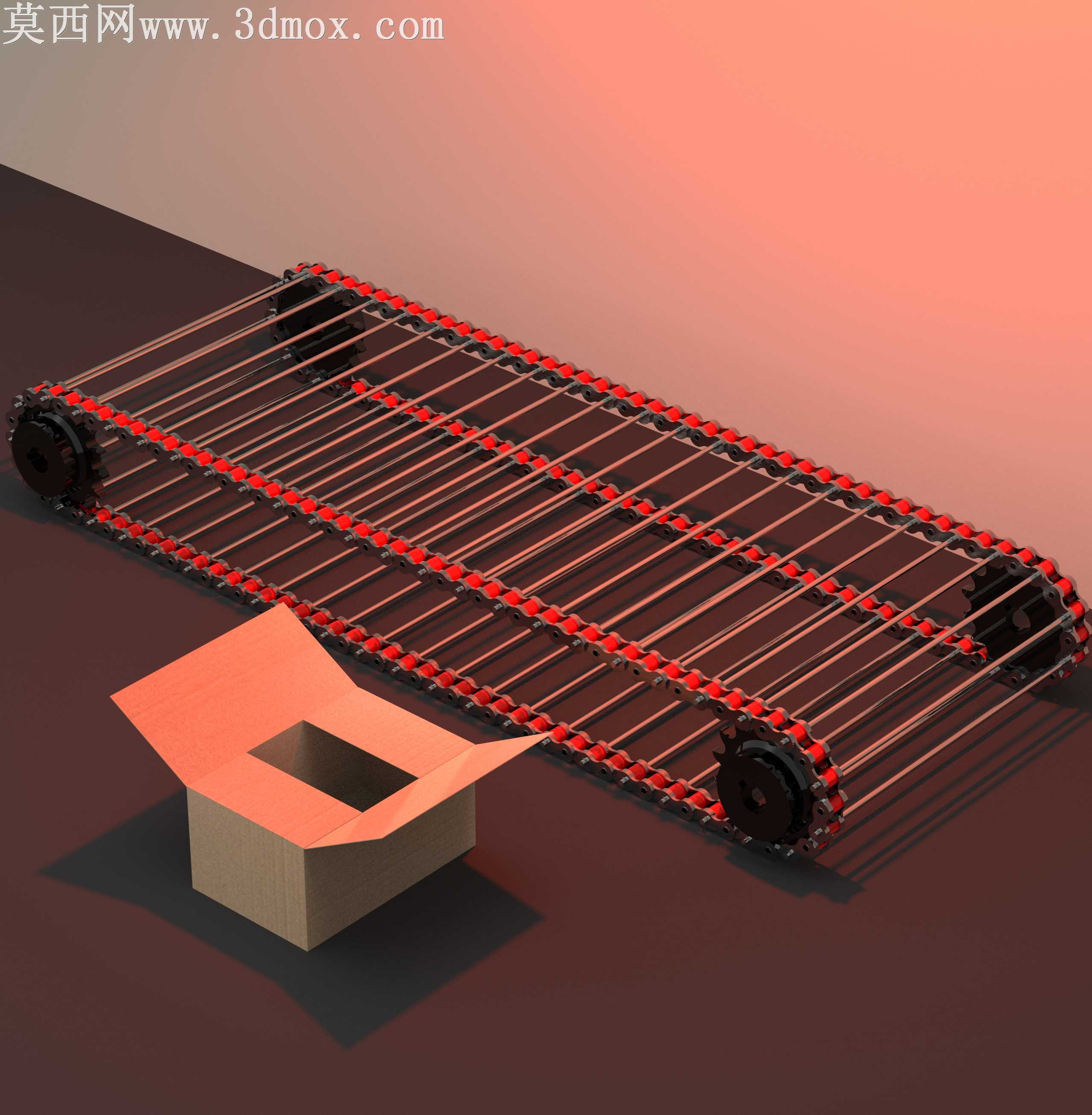

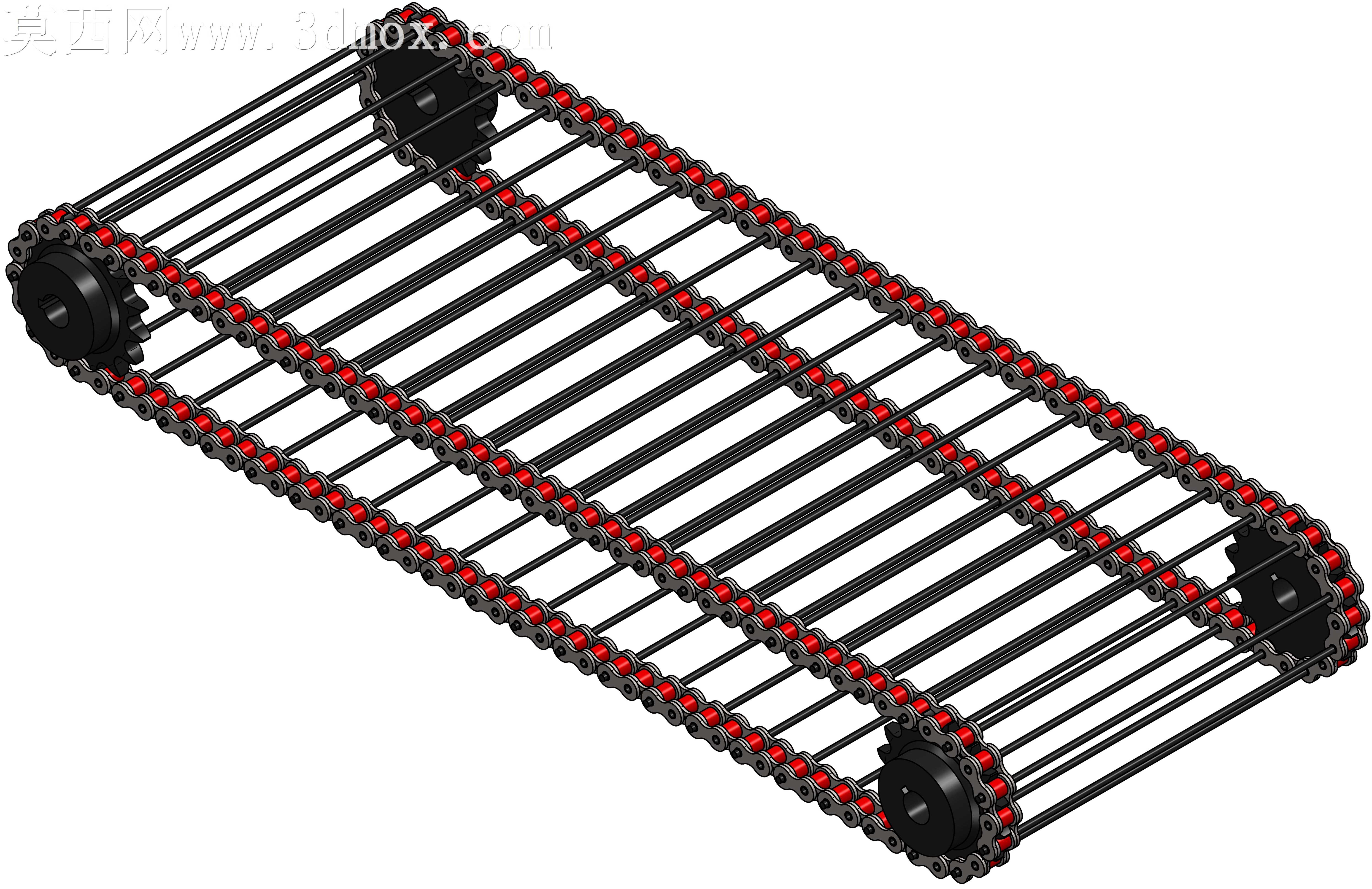

本作品为空心销结构滚子链传动带三维建模设计，整体建模过程严格遵循链传动机构的实际工程设计逻辑，首先完成核心传动部件的参数化建模：针对空心销轴滚子链的结构特性，先绘制链板的轮廓草图，通过拉伸特征生成内外链板的基础实体，对链板的铰接孔位置做同轴度约束，保证后续装配的精度；随后构建空心销轴、套筒、滚子的回转类零件，利用旋转凸台特征生成各零件的基础形态，对空心销轴的内孔做等壁厚参数设置，匹配轻量化输送的载荷需求，同时对滚子外圆做表面粗糙度的参数化标注预留，还原真实零件的加工属性。完成单节链节的虚拟装配后，通过阵列特征结合链条轨迹曲线，完成整圈闭合链条的生成，保证链节与链轮轮齿的啮合位置完全匹配，四个链轮分别作为主动轮、从动轮与张紧支撑轮，对链轮的齿形按照滚子链链轮的标准齿廓绘制，保证啮合传动时无干涉。输送承载部分采用平行排布的细长杆结构，每根杆体两端与两侧链条的空心销轴做固定配合，形成平整的连续输送承载面，杆体间距根据常规小件输送的漏料、支撑需求做均匀排布，避免输送过程中物料卡滞。渲染阶段采用工业产品常用的材质表现方案：链条的链板、销轴、滚子部分赋予哑光黑色金属材质，添加细微的磨砂颗粒质感模拟热处理后的金属表面，链节铰接缝隙处添加轻微的油污质感表现，还原工业输送设备的真实使用状态；承载杆体赋予红铜色金属材质，调整金属反射度与粗糙度参数，表现杆体的光滑金属表面特性；链轮部分采用与链条一致的黑色金属材质，轮齿啮合处添加轻微的磨损质感，提升模型真实感；下方的物料承接纸盒采用瓦楞纸材质，调整漫反射颜色为浅棕褐色，添加纸张的纤维纹理，折边部分做自然的弯折形变处理，避免生硬的直角转折。场景布光采用三点布光方案，主光源从斜上方投射，打出模型的主体轮廓与结构阴影，辅助光源从侧方补光，消除链条缝隙处的死黑区域，背光源勾勒模型边缘，将传动带与背景做清晰区分，背景采用暖色调渐变背景，突出机械结构的工业质感。整体结构设计兼顾了链传动的传动稳定性与空心销轴链的轻量化优势，平行杆式的承载面适合输送各类小型工件、包装盒类物料，张紧轮的设置可调节链条张紧度，避免长期运行后链条松弛打滑，整体模型装配无干涉，各运动副的约束设置完整，可直接用于运动仿真模拟，验证传动过程中的运行平稳性与啮合特性，为后续的工程出图、实物生产提供完整的三维数字模型支撑。
