带视觉检测功能的托盘输送设备结构设计

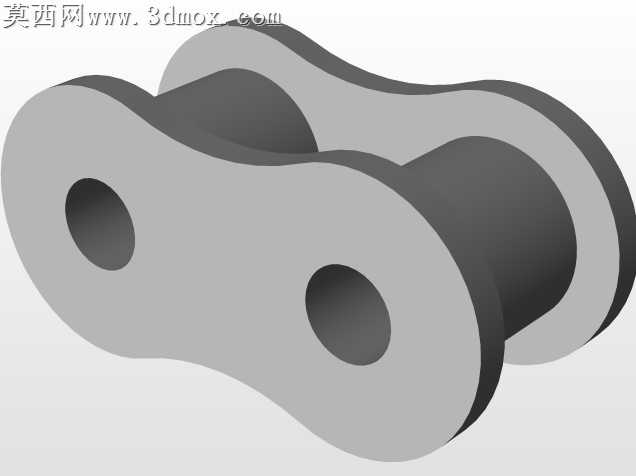

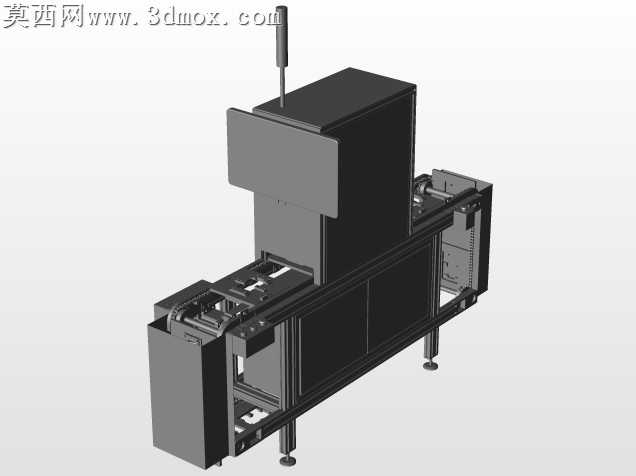

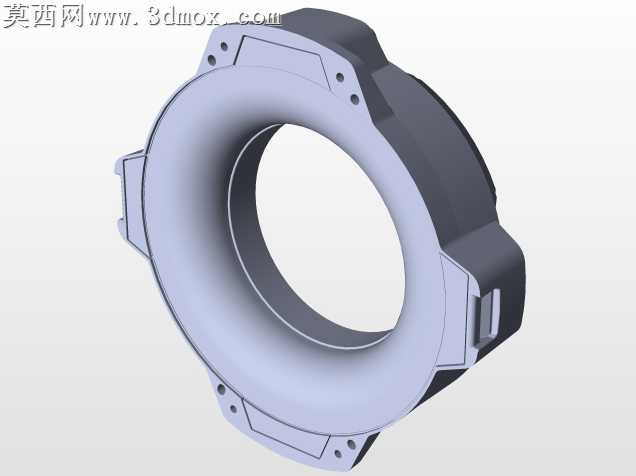

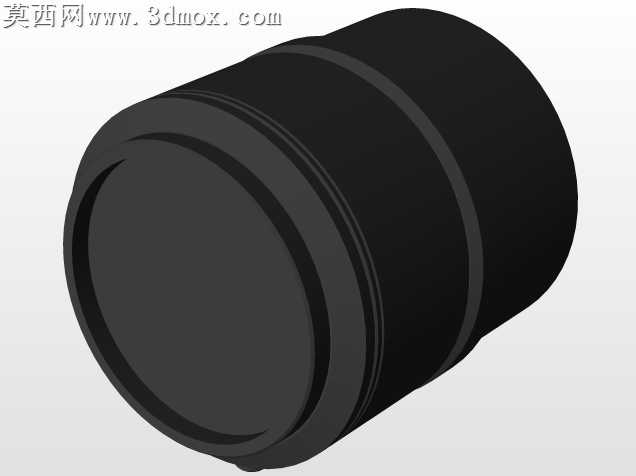

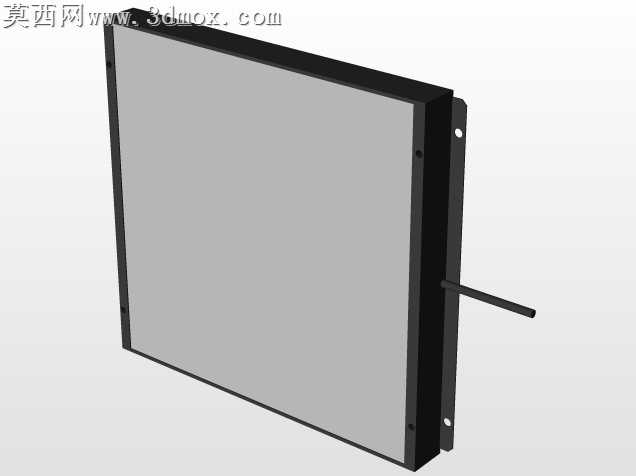

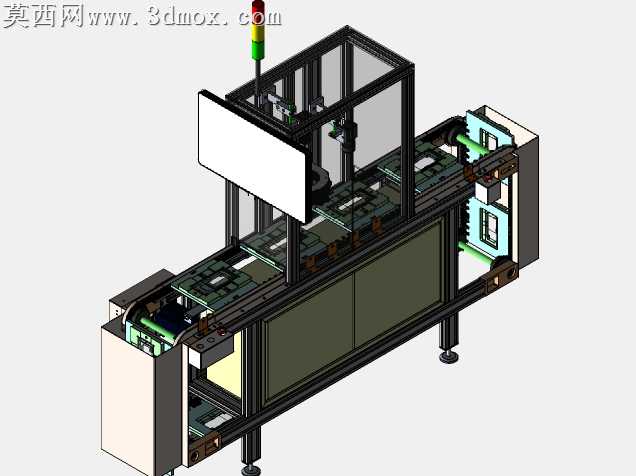

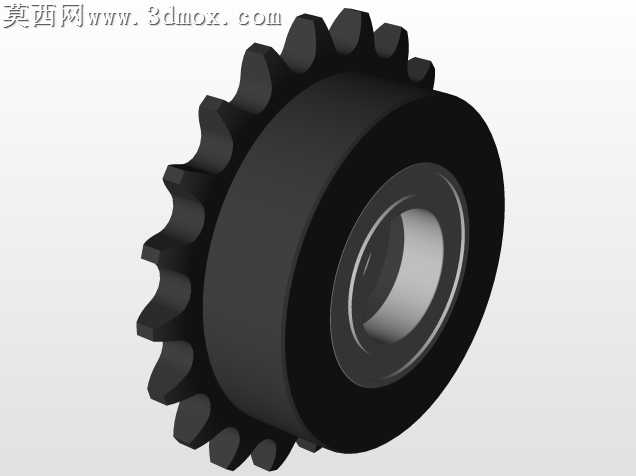

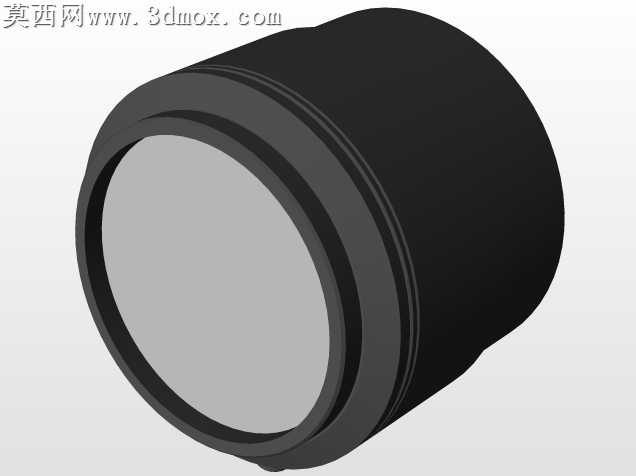

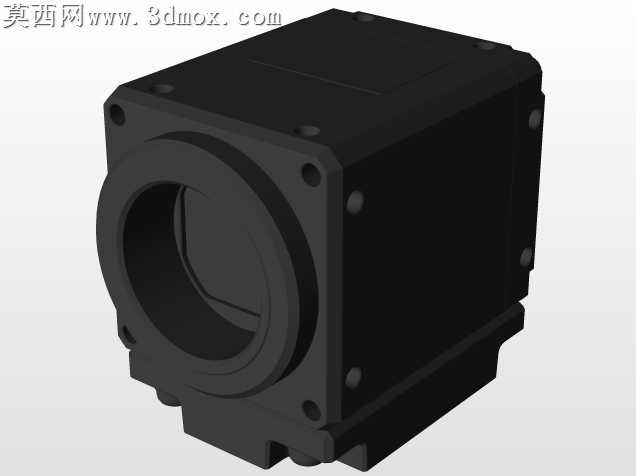

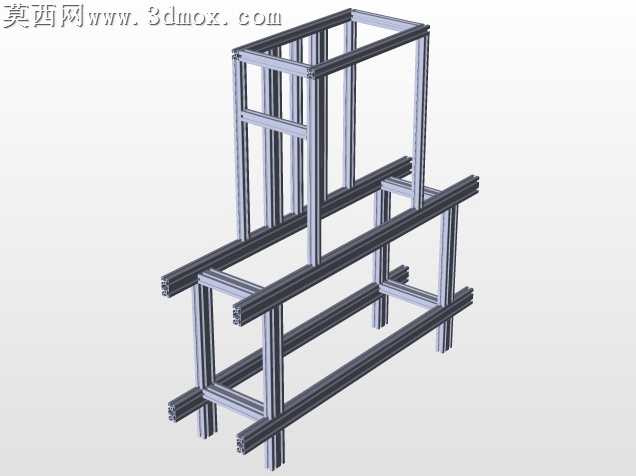

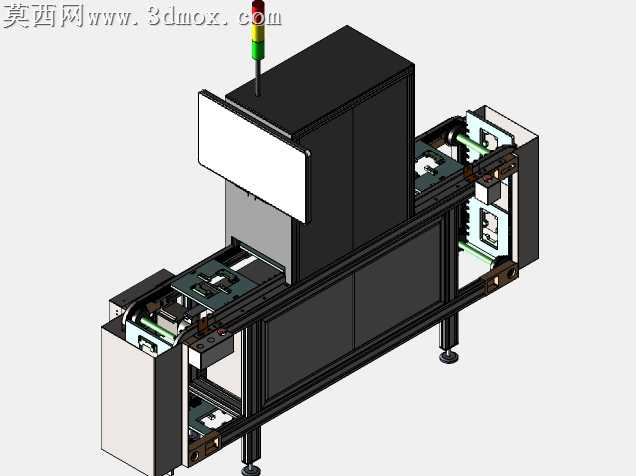

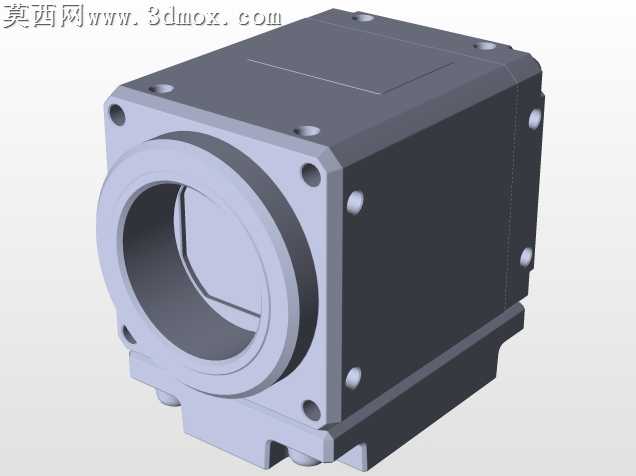

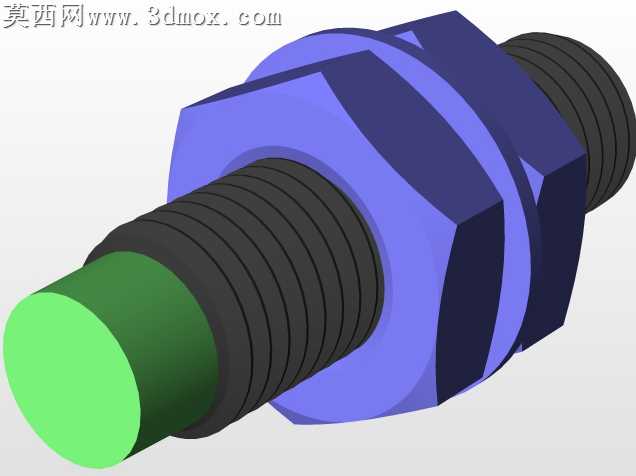

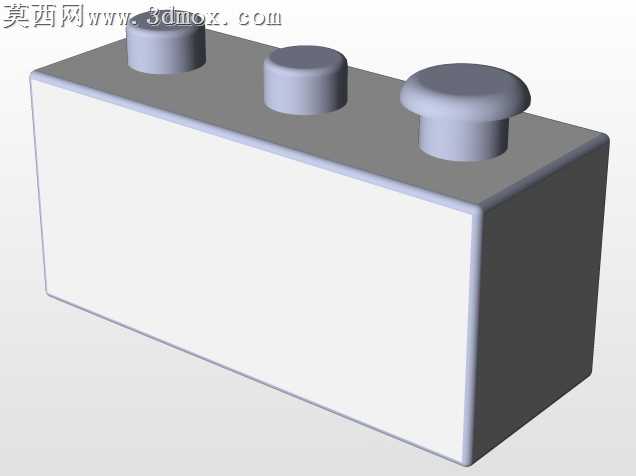

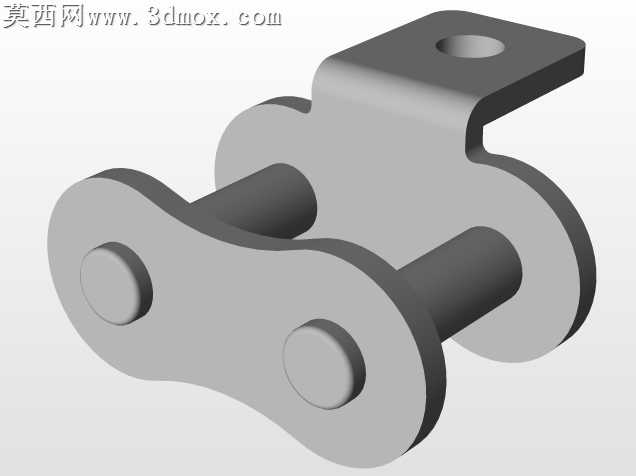

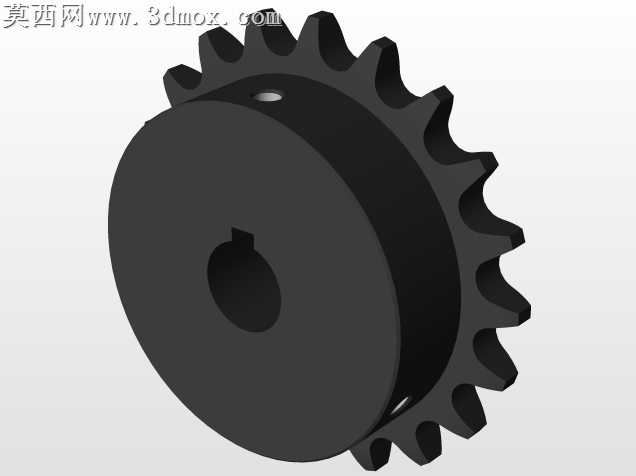

本模型为集成视觉检测功能的托盘输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业自动化设备的设计规范，对各功能模块进行独立建模后完成总装配合，确保各部件间的装配关系准确，无干涉错位问题。模型整体采用铝型材搭建主体机架，机架底部配置可调脚杯，可适配车间地面的不平整工况，保证设备运行的稳定性；输送段采用倍速链输送结构，可实现托盘的平稳载送，托盘定位位置设置有阻挡定位机构，可在检测工位实现托盘的精准停靠，保证视觉检测的位置精度。设备上部设置有封闭的检测防护框架，框架顶部安装有keyence视觉检测相机及配套光源组件，可对托盘上承载的工件进行外观、位置等参数的在线检测，框架侧部安装有人机交互显示屏，可实时展示检测结果、设备运行参数，设备顶部设置有三色警示灯，可直观反馈设备的运行、故障、待机等不同状态。模型在材质渲染上贴合工业设备实际质感，铝型材机架采用哑光银灰色金属材质，输送链采用深灰色工程塑料搭配金属链节材质，防护门板采用深绿色哑光钣金材质，显示屏采用亮面黑色玻璃材质，三色灯按照标准红黄绿配色进行渲染，整体视觉效果与真实工业设备高度一致。设计过程中充分考虑了设备的维护便捷性，输送段两侧设置有可拆卸的防护盖板，检测框架采用模块化拼接结构，可快速拆装完成相机、光源等部件的调试更换，同时预留了电气元件的安装走线空间，整体结构布局紧凑合理，兼顾了功能实用性与空间利用率，可直接作为同类托盘检测输送设备的设计参考，也可用于自动化生产线的方案布局演示、虚拟调试等场景。
