桌面级FDM设备M8型送料挤出结构

桌面级熔融沉积成型设备的送料挤出环节，直接决定了耗材输送的稳定性、出丝精度以及长时间打印的可靠性，这款M8规格的挤出结构，正是针对小型桌面FDM设备的紧凑安装需求设计，适配常规1.75mm直径的PLA、ABS等通用打印耗材，可覆盖绝大多数民用、创客类3D打印场景的使用需求。从实际应用场景来看，这类挤出结构既可以用于全新桌面级3D打印机的整机装配，也可以作为老旧设备挤出组件的替换升级件，适配安装孔位符合常规2020、2040铝型材框架的安装标准，不需要对原有设备机架做大规模改造，即可完成换装。

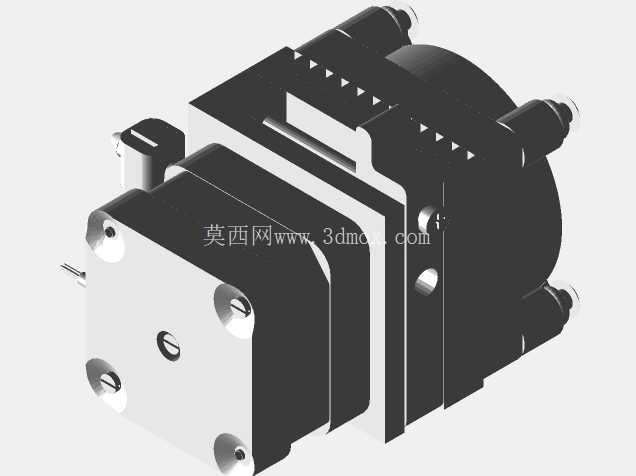

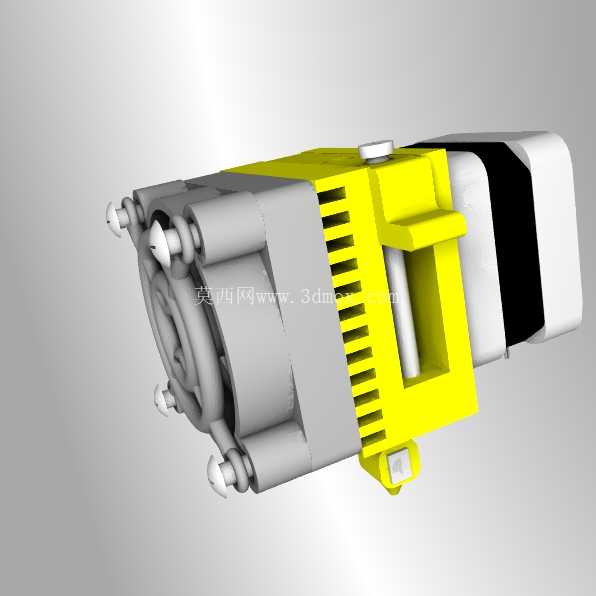

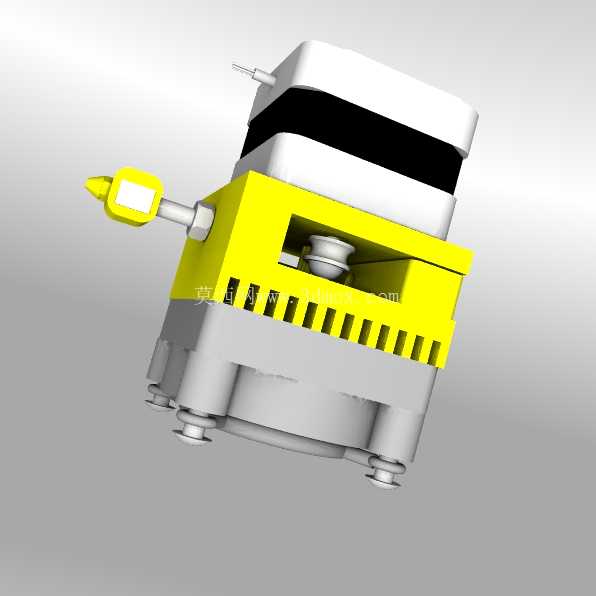

在功能特性层面，这款挤出结构采用近端送料的布局逻辑，送料齿轮与加热喉管的距离控制在合理区间，既能够减少耗材输送过程中的阻力波动，降低软质耗材（如TPU）打印时的堵头概率，也能兼顾结构紧凑性，不会因为送料路径过长导致打印头整体重量过大，影响X轴运动的响应速度。结构上的黄色防护壳体采用分体式卡扣设计，不需要完全拆解整个挤出组件即可打开观察窗，查看送料齿轮的耗材咬合状态，日常清理耗材碎屑、调整送料压力的时候，操作空间充足，不需要额外使用专用工具即可完成基础维护。送料压臂的转轴位置做了限位设计，压合力度可以通过侧边的调节旋钮微调，针对不同硬度的耗材，可以匹配对应的压合力，避免压力过大刮伤耗材表面、或者压力过小出现送料打滑的问题。

设计思路上，整个结构优先考虑了安装兼容性与维护便捷性，所有安装孔位的位置公差控制在0.1mm以内，适配市面上绝大多数E3D系列热端的安装尺寸，用户可以根据自身需求更换不同规格的喷嘴、加热块，不需要对挤出主体结构做二次修改。结构的受力部位做了加厚处理，送料齿轮的支撑轴位置增加了衬套结构，长时间往复送料的过程中，不会因为轴孔磨损导致送料齿轮偏移，避免出现送丝不均、层纹错位的问题。外露的走线位置预留了理线卡槽，加热棒、热敏电阻的线材可以顺着卡槽固定，不会在打印头往复运动的时候出现线材剐蹭、拉扯的问题，降低设备运行过程中的线路故障概率。

从安装边界与尺寸参数来看，整个挤出组件的整体轮廓控制在65mm*50mm*48mm的区间内，安装基准面的四个固定孔采用30mm*30mm的标准孔距，适配绝大多数近程挤出安装板的孔位要求，安装完成后，喷嘴的伸出长度可以通过喉管的固定螺丝微调，调平过程中不需要额外加装垫片。挤出机的进料口做了倒角导向设计，耗材插入的时候可以顺利对准送料齿轮的咬合位置，不需要反复调整耗材角度，换料操作的流畅度更高。送料齿轮采用模数0.5的直齿结构，齿尖做了钝化处理，咬合耗材的时候不会过度切削耗材表面，减少碎屑进入齿轮间隙的概率，延长连续打印的维护周期。

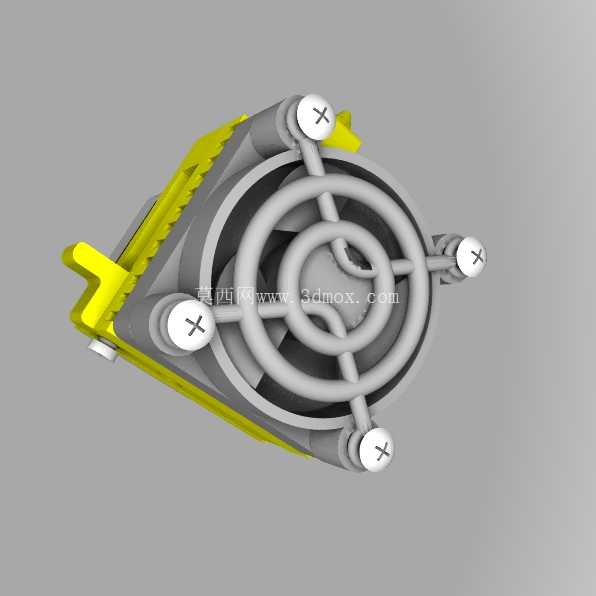

在实际打印场景的适配性上，这款挤出结构可以支持0.2mm到1.0mm直径的喷嘴使用，常规打印速度下（30-80mm/s），送料精度可以控制在0.01mm以内，能够满足普通模型、功能件、小尺寸精密零件的打印需求。结构的散热部分预留了4010散热风扇的安装位，散热风道对准喉管的散热鳍片位置，可以保证喉管上部的耗材保持固态，避免出现耗材提前融化导致的堵头、溢料问题。黄色外壳的通风槽位置做了倾斜角度设计，散热气流可以顺着槽体流过送料齿轮区域，带走长时间运行产生的少量热量，避免壳体内部温度过高导致耗材软化变形。整个结构没有多余的冗余设计，所有零件的功能都指向提升送料稳定性、降低维护难度，不管是个人创客自制设备，还是小批量桌面3D打印机的量产装配，都能匹配对应的使用需求。
