可移动支脚立式搅拌发酵罐三维设计

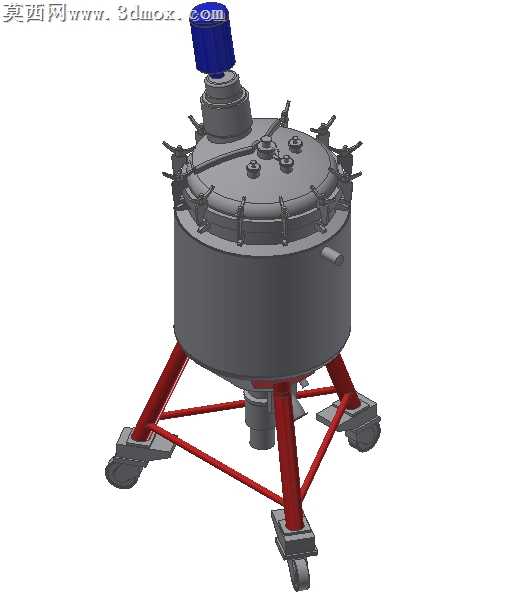

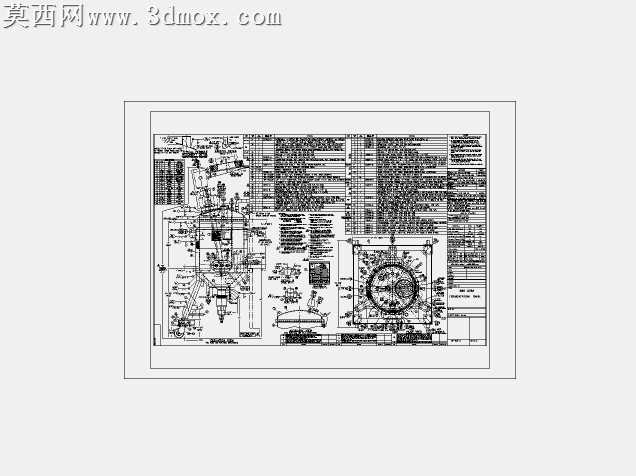

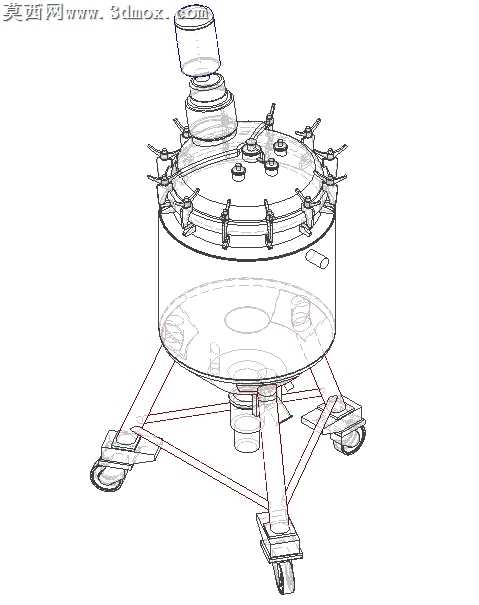

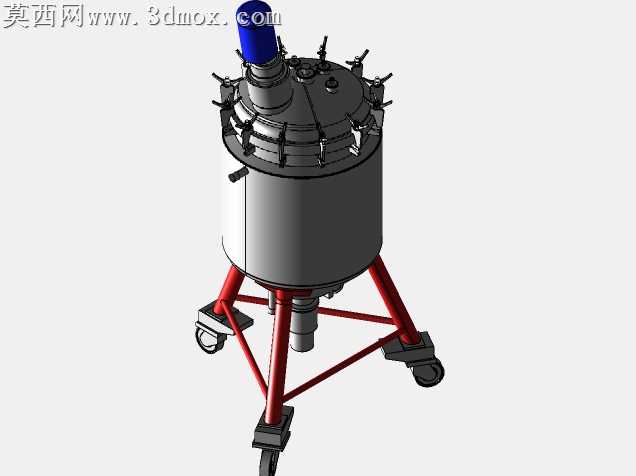

本作品为立式搅拌型发酵罐三维建模成果，建模过程中严格遵循工业发酵设备的设计规范，对罐体各部分结构进行1:1比例还原。首先从罐体主体结构入手，采用回转体建模方式构建圆柱型罐体主体，顶部采用快开式法兰密封结构，对法兰周圈的快开锁紧卡扣进行逐个建模，还原卡扣的铰接结构与锁紧压块形态，保证密封结构的可活动逻辑符合实际机械原理。罐体顶部预留搅拌电机安装位、多个工艺管口，包括进料口、排气口、检测仪表接口等，每个接口的法兰连接结构都做了细节还原，匹配对应标准件的尺寸比例。顶部的搅拌驱动装置采用分层建模，分别构建电机外壳、减速连接段、密封基座，还原驱动单元的装配层级。罐体底部采用锥形收口结构，设置底部出料口，同时设计三角支撑式支腿结构，支腿采用型材截面建模，支腿之间增加横向连接杆件提升整体结构稳定性，每个支腿底部安装带刹车功能的万向脚轮，还原脚轮的支架、滚轮、刹车踏板的细节结构，满足设备可移动移位的使用需求。材质渲染阶段，罐体主体采用哑光不锈钢材质，还原工业罐体的金属磨砂质感，支腿结构采用醒目的红色防锈漆材质，顶部驱动电机采用深蓝色工业电机涂装材质，脚轮采用黑色橡胶滚轮搭配灰色金属支架材质，密封件部分采用黑色橡胶材质，通过不同材质的区分清晰呈现各部件的功能属性。建模过程中对焊接结构的细节做了针对性处理，还原支腿与罐体连接位置的焊缝形态，法兰拼接位置的密封垫细节，所有部件的装配关系都符合实际生产中的装配逻辑，没有出现结构干涉问题，整体模型结构完整，细节丰富，可用于设备结构展示、方案演示以及后续的工程图纸导出参考。
