食品加工用热巧克力喷雾设备结构设计

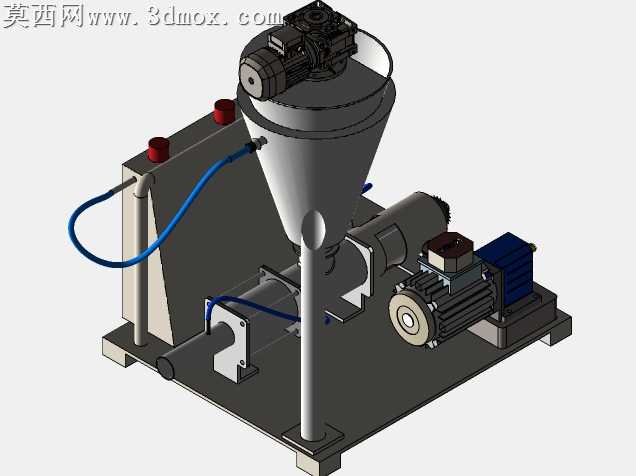

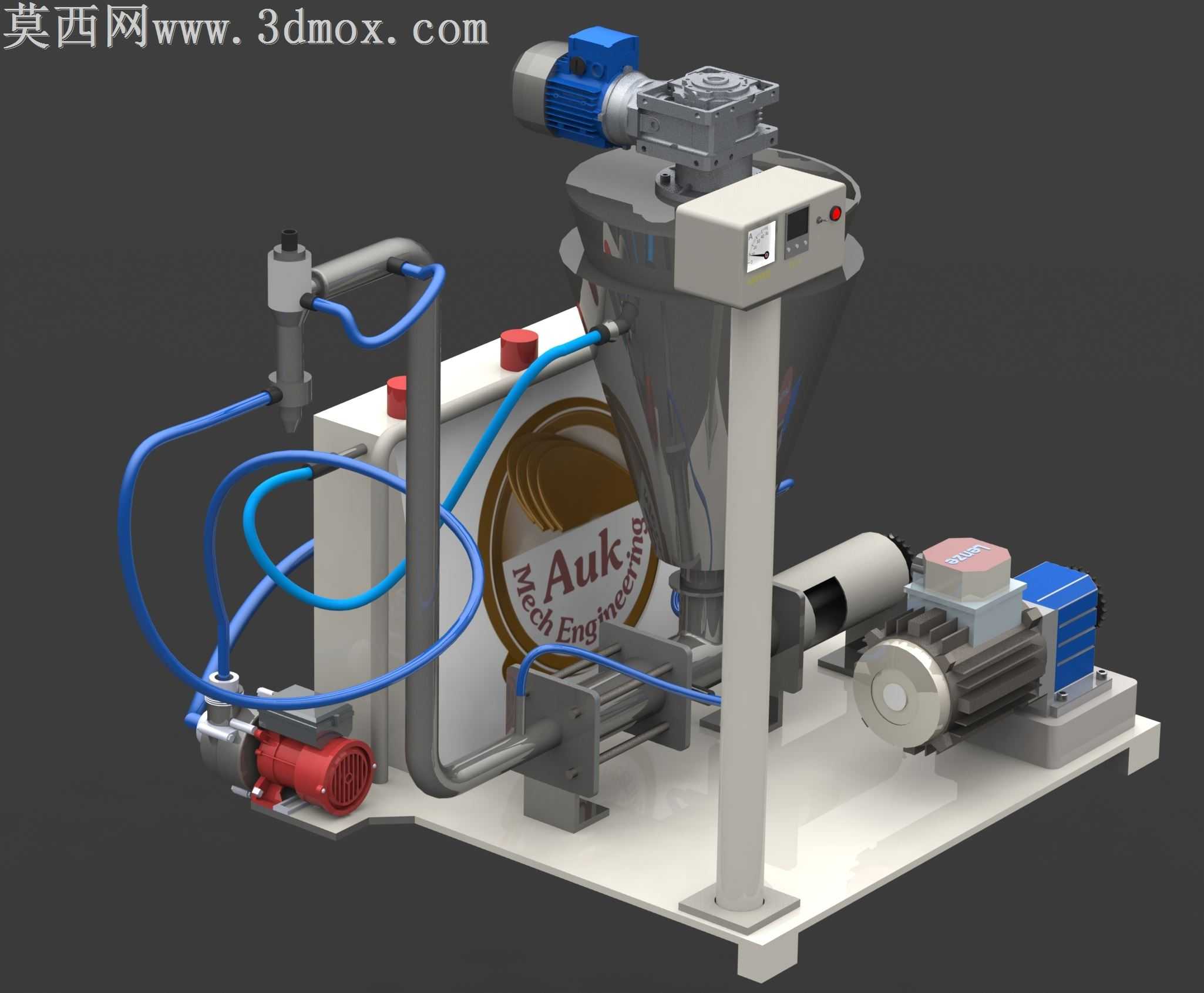

本作品为面向食品加工场景的热巧克力喷雾作业设备三维建模成果，整体采用SolidWorks完成全参数化结构搭建，同步完成写实级渲染输出，完整还原设备的工业设计细节与功能逻辑。建模阶段遵循模块化设计思路，将设备拆解为储料供料单元、动力输送单元、温控保温单元、喷雾执行单元、机架承载单元五大独立模块逐一搭建，各模块间保留真实的装配约束关系，可实现动态干涉检查与结构拆解演示。储料供料单元以锥形料斗为核心，料斗采用食品级不锈钢材质设定，建模时精准还原锥面的倾斜角度、顶部驱动电机的安装法兰结构、料斗侧壁的料位检测元件安装位，料斗顶部配套的减速驱动组件完整还原电机外壳、散热筋、接线盒、减速箱的分层结构，各部件间的连接螺栓、密封垫片均做细节建模，未做简化省略。动力输送单元包含两套独立动力组件，一套为料斗下方的螺杆送料结构，配套驱动电机与传动组件，精准还原螺杆的螺距、料筒的夹套层结构；另一套为流体输送泵组，还原泵体的端盖、叶轮腔、进出口法兰结构，配套的红色驱动电机完整呈现散热风罩、接线盒、安装脚座的细节。温控保温单元重点还原带夹套的保温管道结构，所有输送热巧克力的管路均设计为双层夹套结构，建模时区分内管与外保温层的壁厚，配套的蓝色保温介质输送软管还原真实的弯曲弧度、管接头的快插结构，管路走向遵循流体输送的最短路径原则，同时预留设备维护的操作空间，管路上配套的阀门、压力检测元件均按工业标准件尺寸建模。喷雾执行单元还原喷嘴组件的微调结构、安装支架的角度调节机构，可实现喷雾角度、喷雾距离的参数化调整。机架承载单元采用金属板折弯焊接结构设计，建模时还原方管机架的焊接坡口、安装板的螺纹孔、设备底部的可调脚杯结构，机架侧面的设备标识牌做浮雕效果处理，还原品牌标识的文字与图形细节。材质与渲染阶段，针对不同部件匹配对应物理材质：不锈钢部件采用带细微拉丝纹理的金属材质，调整反射粗糙度还原食品级不锈钢的哑光质感；电机外壳分别匹配铸铁、铸铝的不同金属质感，还原漆面的细微颗粒感；软管采用哑光蓝色橡胶材质，还原橡胶的轻微漫反射特性；管道保温层匹配白色保温棉材质，机架钣金件采用白色喷塑金属材质。渲染时采用三点布光方案，主光模拟工业厂房的顶光效果，辅光消除结构暗部的死黑区域，轮廓光勾勒设备的边缘轮廓，最终渲染图清晰呈现各部件的结构层次与材质差异，完整传递设备的设计细节。整体设计围绕热巧克力的恒温输送、定量喷雾核心需求展开，所有结构尺寸均参考食品加工设备的行业规范设定，夹套管道的设计可避免热巧克力在输送过程中遇冷凝固，锥形料斗的角度设计可保障巧克力浆料依靠自重顺畅下料，螺杆送料结构可实现喷雾流量的精准控制，各部件的布局充分考虑日常清洁、部件更换的操作便利性，符合食品加工设备的卫生设计要求。
