带轴承内嵌结构的重载金属滚轮结构

项目分类:铸造模 发布时间:2026-05-21 ID:1153677
  • 带轴承内嵌结构的重载金属滚轮结构
  • 带轴承内嵌结构的重载金属滚轮结构
  • 带轴承内嵌结构的重载金属滚轮结构
  • 带轴承内嵌结构的重载金属滚轮结构
  • 带轴承内嵌结构的重载金属滚轮结构
  • 带轴承内嵌结构的重载金属滚轮结构

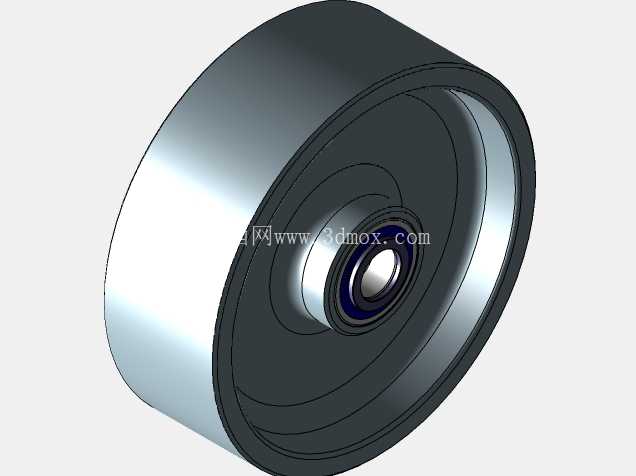

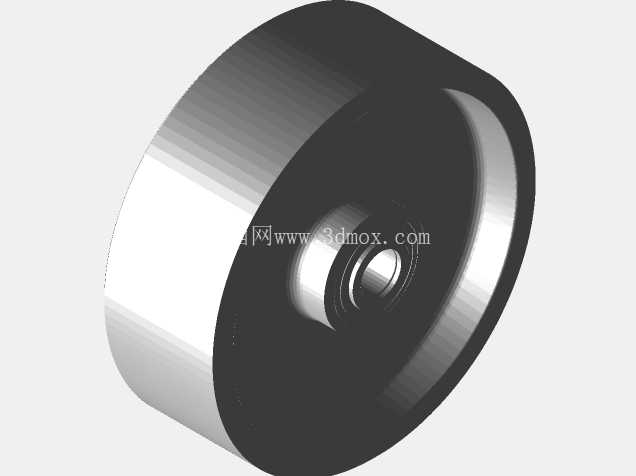

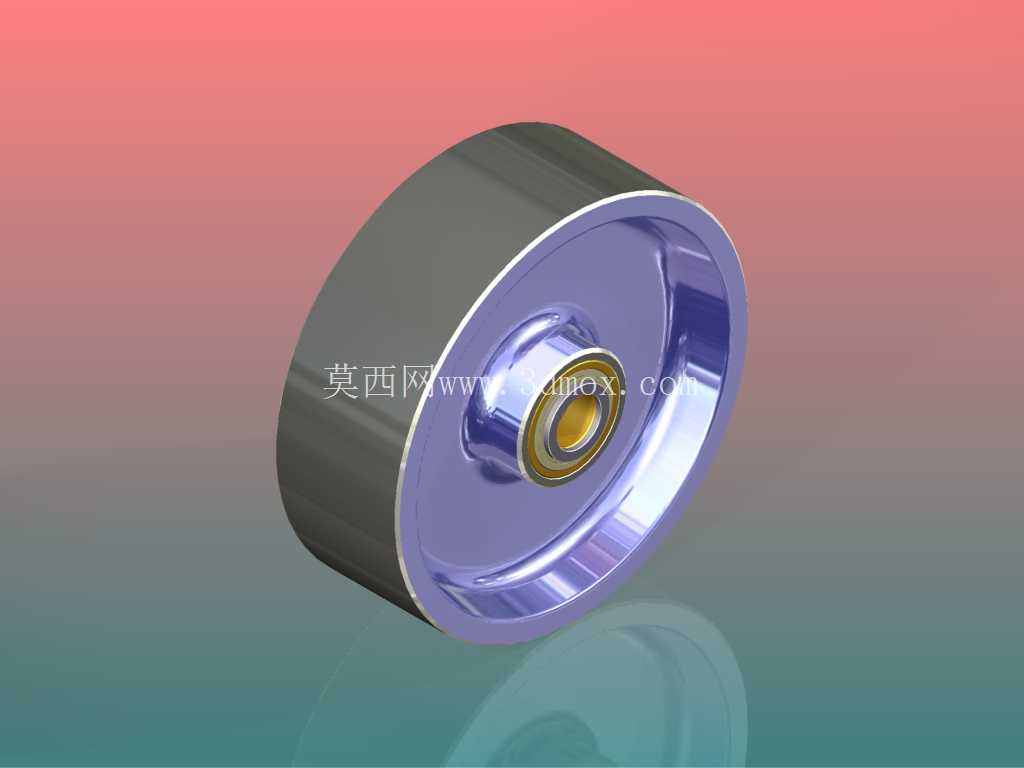

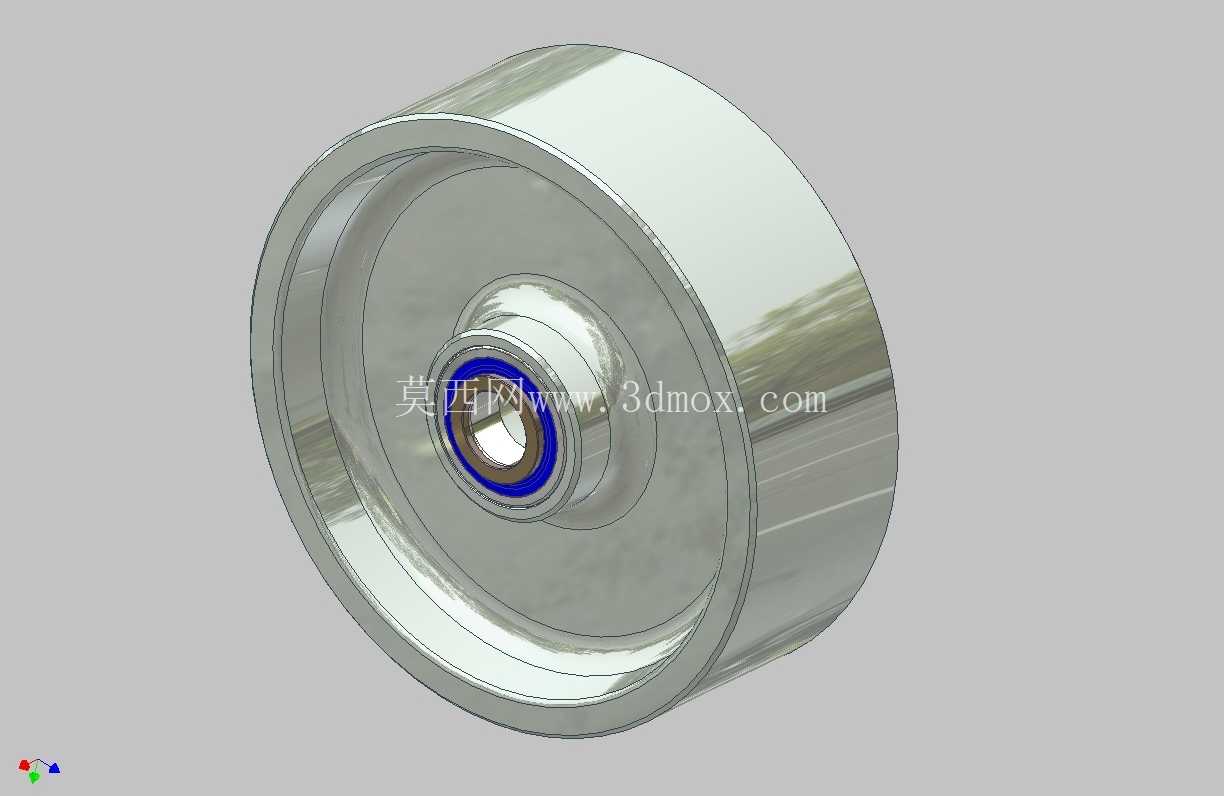

这款轮体结构的设计初衷,是适配工业场景里中重载工况下的短距离移位、导向支撑需求,常见于仓储物流重型货架的移位脚轮、工装托盘的承载行走轮、小型输送线的从动导向轮,也可作为重型设备安装移位时的辅助行走部件,区别于轻型塑料脚轮,该轮体采用金属基体结构,能承受更大的径向载荷,同时内嵌标准轴承的设计,大幅降低了轮体转动时的摩擦阻力,避免重载下轮体卡滞、转动不畅的问题。

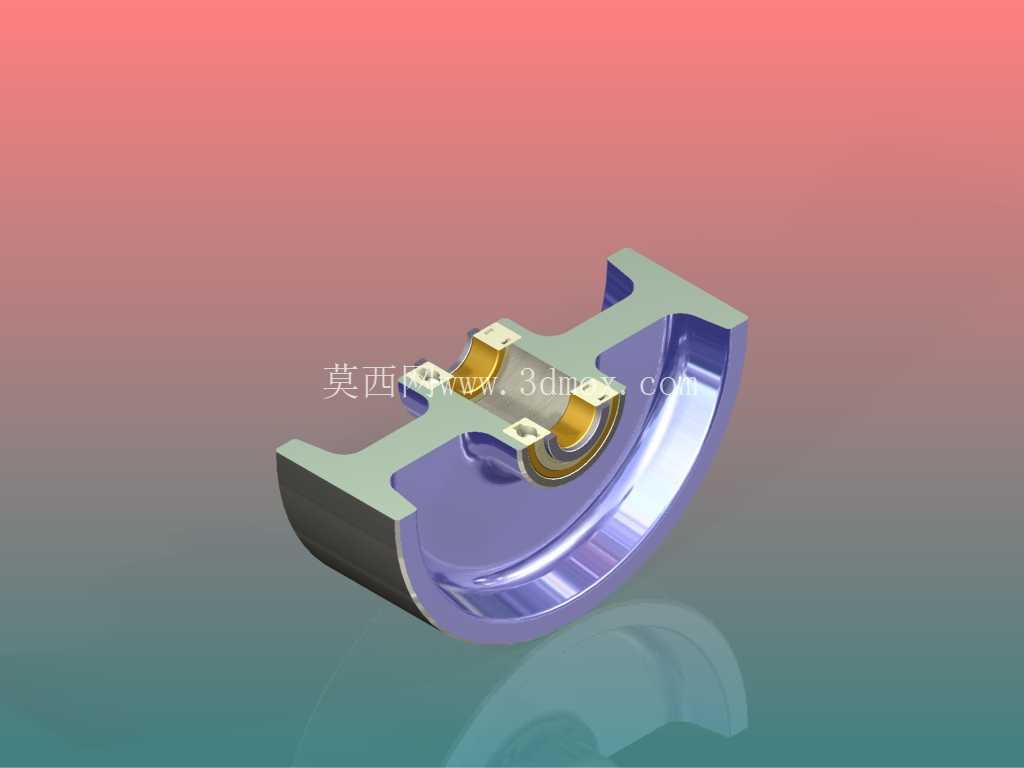

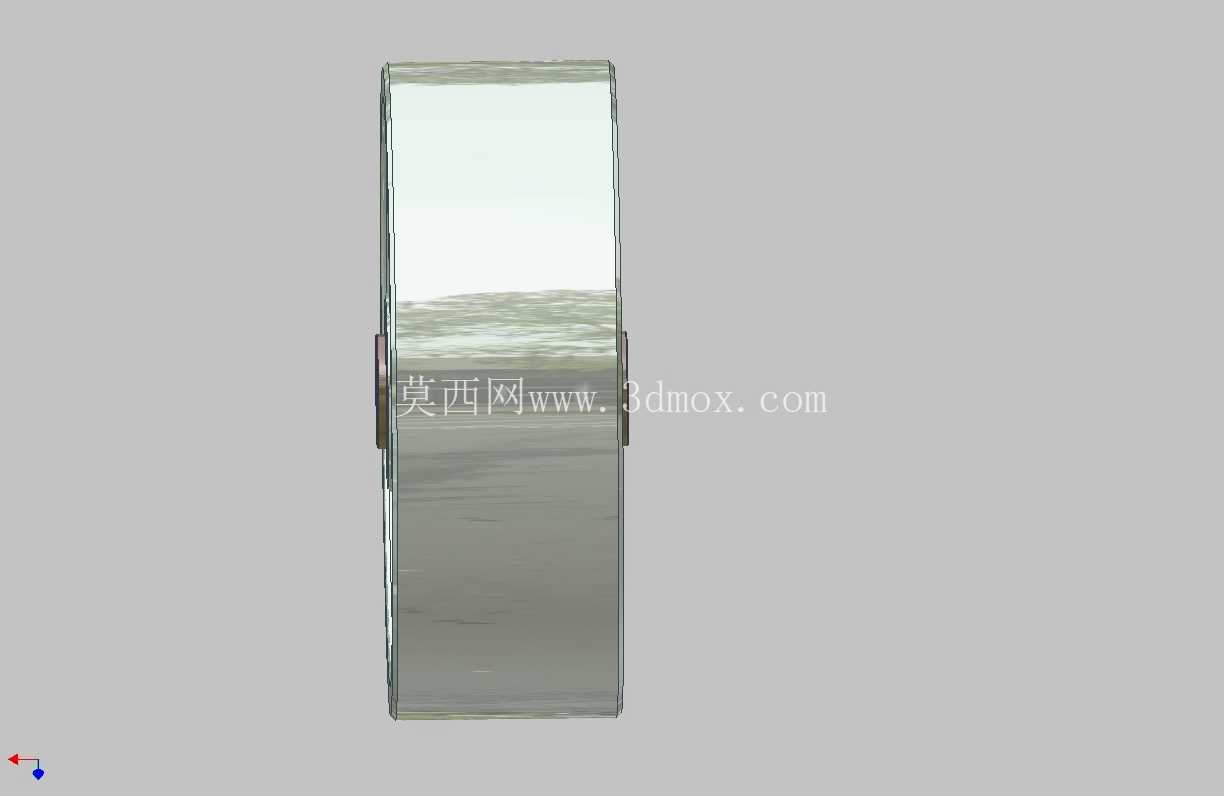

从结构设计逻辑来看,轮体采用单轮缘的圆柱外形,轮面为等宽圆柱面,接触地面或轨道时受力均匀,不会出现局部应力集中导致的轮面压溃变形,轮缘的凸起结构可以在轨道上行走时起到侧向限位作用,防止轮体脱轨,适配平轨、角钢轨等常见的简易行走轨道场景。轮体中心的轴承安装位采用台阶孔设计,轴承外圈与轮体轮毂孔采用过盈配合,装配时通过压装工艺将轴承压入到位,台阶结构可以对轴承外圈进行轴向定位,避免轴承在轮体转动过程中出现轴向窜动,轴承内圈则用于与固定心轴配合,心轴穿过轴承内圈后通过轴用挡圈或者锁紧螺母进行轴向固定,整个轮体可以绕心轴顺畅转动。

设计过程中需要重点控制几个关键尺寸边界:首先是轮体的外径尺寸,外径大小直接决定了轮体的越障能力,外径越大,越过地面微小凸起、轨道接缝的能力越强,但同时轮体的安装空间要求也会提升,这款轮体的外径与轮宽比例控制在2.5:1左右,兼顾了越障性能和安装紧凑性;其次是轮毂内的轴承安装孔同轴度,必须控制在0.02mm以内,否则轴承压装后会出现偏斜,导致转动阻力增大、轴承提前磨损;轮面的圆柱度公差也需要严格控制,保证轮面与接触面的接触面积均匀,避免局部载荷过大。另外轮体的轮毂厚度经过载荷校核,在额定载荷下不会出现轮毂开裂、变形的问题,轴承选型上采用深沟球轴承,既可以承受径向载荷,也能承受少量的轴向载荷,适配轮体行走时可能出现的少量侧向力。

从实际使用场景来看,这类金属滚轮如果配套固定支架安装,可以作为重型设备的固定脚轮使用,如果配套转向支架,则可以作为万向脚轮使用,广泛应用在工厂内部的重型工具柜、模具转运车、焊接变位机的行走机构上。在铸造工艺实现上,该轮体采用铸造成型毛坯,之后通过机加工完成轮面、轴承孔、端面的精加工,铸造毛坯的余量控制在单边2-3mm,既可以减少机加工的工作量,也能避免铸造缺陷影响加工后的零件强度。轮体的非配合面可以保留铸造后的喷砂表面,配合面则需要达到Ra1.6的表面粗糙度,保证轴承压装的贴合度,以及轮面转动时的平稳性。

在建模过程中,轮体的回转类特征通过旋转凸台命令生成,轴承安装位的退刀槽、密封槽等细节特征都做了完整还原,内嵌的标准轴承可以直接调用标准件库模型装配,完全还原实际装配状态,方便设计人员直接参考进行配套支架、心轴的设计,也可以直接导入工程图模块生成加工图纸,用于实际零件的生产加工。需要注意的是,这类轮体在使用时需要根据实际载荷情况选择合适的轴承额定动载荷,同时轮面如果是在地面行走使用,可以根据需求在金属轮面外包聚氨酯层,降低行走时的噪音和对地面的损伤,如果是在轨道上行走则直接使用金属轮面即可,耐磨性能更优。
