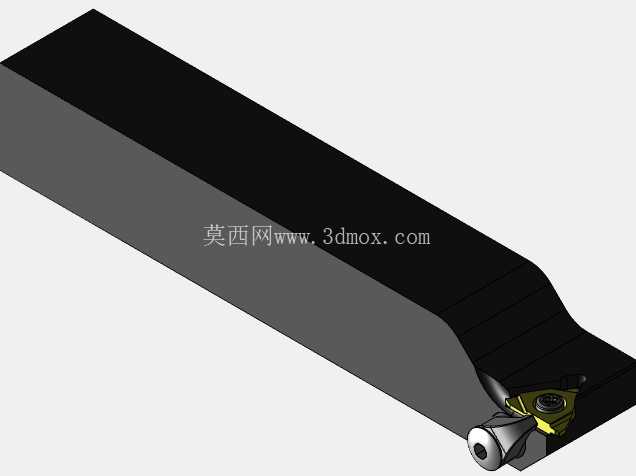

QT2525R螺纹凹槽加工用车刀结构

　　这款机夹式车刀主要适配普通卧式车床、斜床身数控车床的外圆加工工位，针对轴类、盘类零件的外螺纹车削、环形凹槽切制工序设计，可覆盖公制三角螺纹、梯形螺纹、小宽度密封槽、退刀槽的加工需求，在批量五金件加工、液压管件生产、传动轴制造场景中应用广泛。刀杆主体采用25mm×25mm标准方钢截面，适配市面上绝大多数车床的四方刀架安装槽，安装时无需额外加装变径套，刀杆悬伸长度可根据加工工况在80-120mm区间调整，既保证足够的装夹刚性，又能避开卡盘、尾座顶尖的运动干涉边界。刀头部位采用杠杆式压紧结构，刀片通过定位销与压块双重固定，相比传统螺钉压紧结构，在断续切削、大进给量加工时能提供更稳定的加持力，避免刀片移位导致的加工尺寸超差。

　　刀片座设计有1.5°的主偏角补偿，配合刀片本身的断屑槽结构，加工钢件时能将切屑引导至预设方向排出，避免长切屑缠绕刀杆划伤已加工表面。刀杆前端的刀片安装位做了下沉式处理，加工小直径工件时不会出现刀杆与工件外圆碰撞的问题，最小可加工直径30mm的外圆螺纹与凹槽。从结构设计逻辑来看，刀杆整体做了不等截面的应力优化，靠近刀头部位的截面做了圆弧过渡，避免应力集中导致的刀杆断裂，刀杆尾部做了倒角处理，方便装入刀架时快速对齐定位。冷却通道预留位置在刀杆上方，可适配外接冷却管直冲切削区域，在高速切削时能有效降低刀尖温度，延长刀片使用寿命。

　　实际使用中，这款刀具可适配多种材质的可转位刀片，加工45号钢时线速度可达到120m/min，加工不锈钢时线速度可调整至60-80m/min，进给量根据螺纹螺距、凹槽宽度匹配，无需对刀杆做二次改装即可完成不同工序的切换。刀杆表面做了发黑处理，具备基础的防锈能力，日常存放无需额外做防锈处理，表面硬度达到HRC42-45，能抵御加工过程中切屑的飞溅刮擦，长期使用也不会出现表面大面积磨损影响装夹精度的问题。安装时需注意刀杆中心高与车床主轴中心高对齐，误差控制在0.1mm以内，避免出现螺纹牙型角偏差、凹槽底面不平的问题，压紧螺钉的扭矩控制在8-10N·m，既要保证足够压紧力，又要避免压块变形损坏刀片定位面。针对深凹槽加工场景，刀杆颈部做了收窄设计，可伸入深度15mm以内的凹槽完成切削，不会与槽壁发生摩擦，相比普通直柄车刀的加工适用范围更广。
