双轴手动精密位移滑台结构设计

在实验室光学调试、小型工装夹具定位、电子元器件贴片对位、精密检测工位的微调场景里，手动XY位移滑台是出现频率极高的基础功能部件，这类部件不需要接入动力源，完全依靠操作人员手动旋拧调节手轮就能实现两个正交方向的位置微调，适配那些不需要频繁大行程位移、但对调节精度有一定要求的工位，相比电动位移台成本更低、安装更简便，也不需要配套电控系统，在小批量试制、实验室调试场景里的适配性极强。

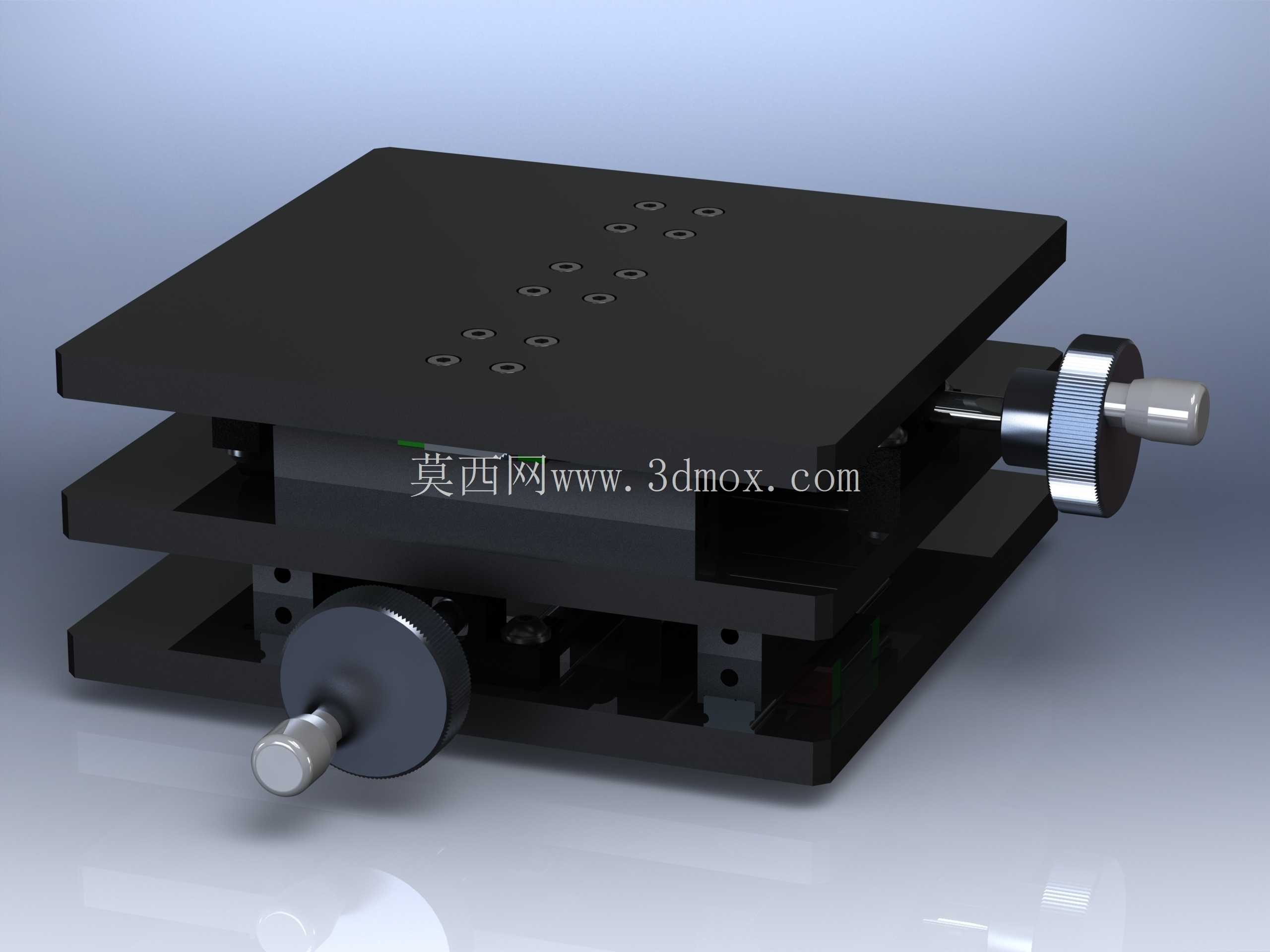

这款双轴手动滑台采用上下叠层的结构布局，上层承载板负责X轴方向的直线位移，下层滑座负责Y轴方向的正交位移，两个方向的调节机构相互独立，不会出现运动干涉。承载台面做了密集的螺纹孔阵列布局，这些安装孔按照标准孔距排布，能够直接固定光学调整架、小型检测探头、待加工的小型工件、工装压块等外接部件，不需要额外在台面上打孔攻丝，减少二次加工对滑台整体精度的破坏。调节端采用了带滚花纹理的手轮设计，滚花的深度和齿距经过适配，操作人员戴薄劳保手套也能稳定旋拧，不会出现打滑的情况，手轮和丝杆的连接位置做了同轴度限位，避免长期使用后手轮出现偏摆，影响调节手感。

从安装边界来看，这款滑台的长宽尺寸均为180mm，整体安装高度76mm，属于中等规格的手动位移台，既不会因为尺寸太小导致承载能力不足，也不会因为体积过大占用过多的安装台面空间，适合固定在标准光学平板、工装台架、检测设备的基准台面上使用。滑台的底座部分做了平整的安装基准面，底部预留了沉头安装孔位，安装时可以直接通过内六角螺丝从底部锁紧固定，不需要额外制作转接板，降低安装适配的工作量。

在导向结构的设计上，两个位移轴都采用了交叉滚柱导轨的导向方案，相比普通的滑动导轨，交叉滚柱导轨的摩擦阻力更小，调节时的手感更顺滑，不会出现爬行卡顿的问题，同时导轨的侧向间隙可以通过侧边的顶丝进行微调，长期使用出现磨损后可以通过调整间隙恢复原有精度，延长部件的整体使用寿命。丝杆传动部分采用了细牙丝杆，导程经过匹配设计，每旋转一圈手轮对应的台面位移量控制在小范围区间，方便操作人员实现微米级的微调对位，丝杆和螺母之间做了消隙处理，避免反向旋转时出现空程差，保证调节的精度一致性。

滑台的整体结构采用了金属材质加工，主体承载部分经过发黑处理，既能够提升表面的防锈能力，也能减少实验室场景下的光线反射，避免对光学检测造成干扰。上下两层滑台的限位位置做了硬限位挡块，当台面位移到最大行程位置时会被挡块阻挡，避免操作时用力过度导致丝杆脱出、导轨滑块脱离轨道，造成部件损坏。两个调节手轮分别布置在滑台相邻的两个侧面，操作人员站在工位前就可以同时完成两个方向的调节，不需要侧身或者挪动位置，操作的便利性更强。

在实际选型适配的时候，需要注意这类手动滑台的承载上限，因为是手动调节的精密部件，不适合承载过重的工件，否则会导致导轨变形、调节阻力变大，长期过载使用还会造成精度不可逆的损失。安装时要保证安装基准面的平面度，如果基准面存在凹凸不平的情况，锁紧底座螺丝时会导致滑台主体变形，出现导轨卡滞、调节不顺的问题，因此安装前需要先清理安装面的毛刺、焊渣、杂物，保证基准面平整后再进行锁紧固定。日常维护时只需要定期在导轨和丝杆位置涂抹少量的润滑脂，就可以长期保持顺滑的调节手感，不需要复杂的保养流程，适合在各类工业调试、实验室检测、小型工装定位场景下长期使用。
