支架式工业离心排气通风设备结构

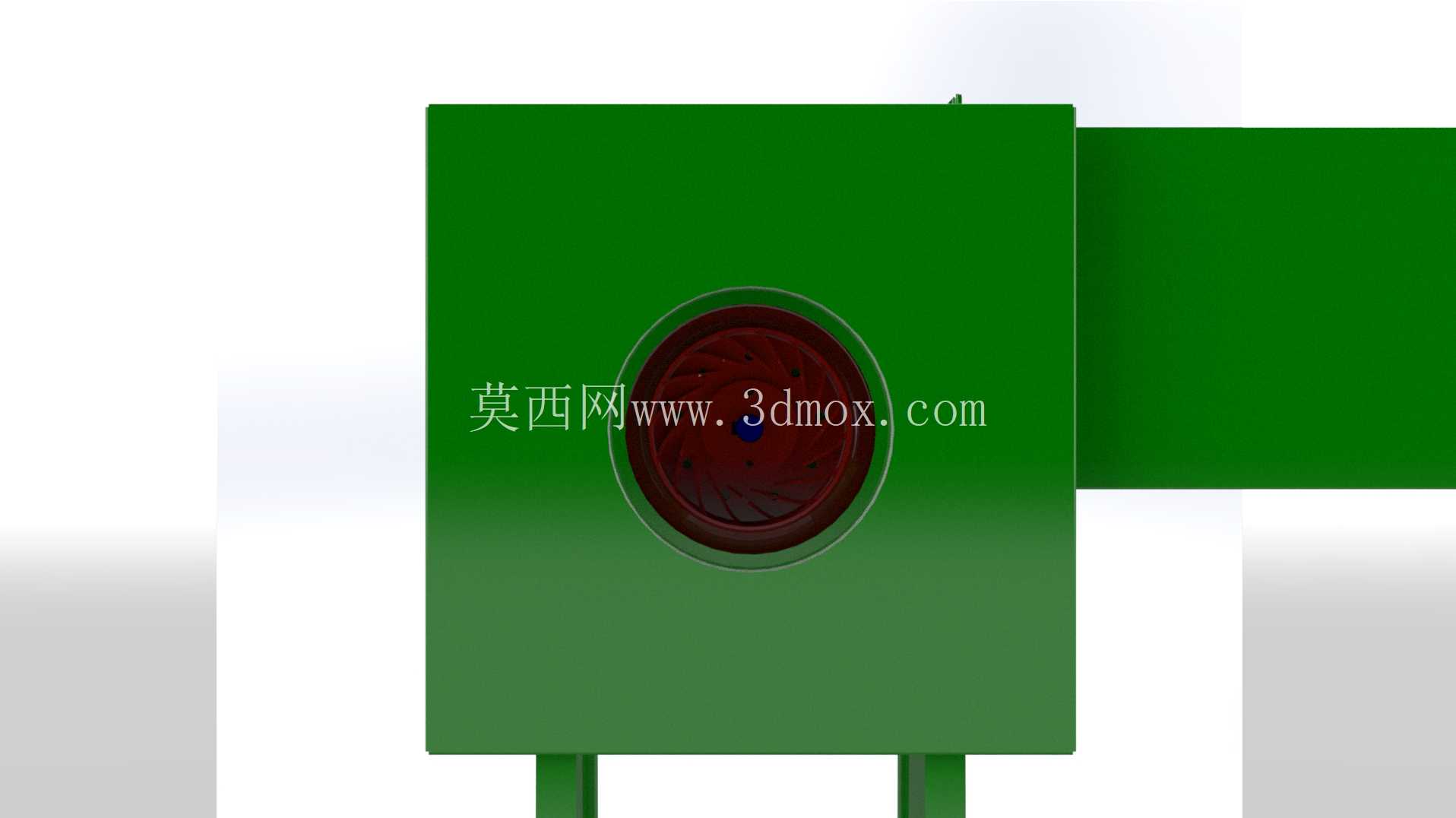

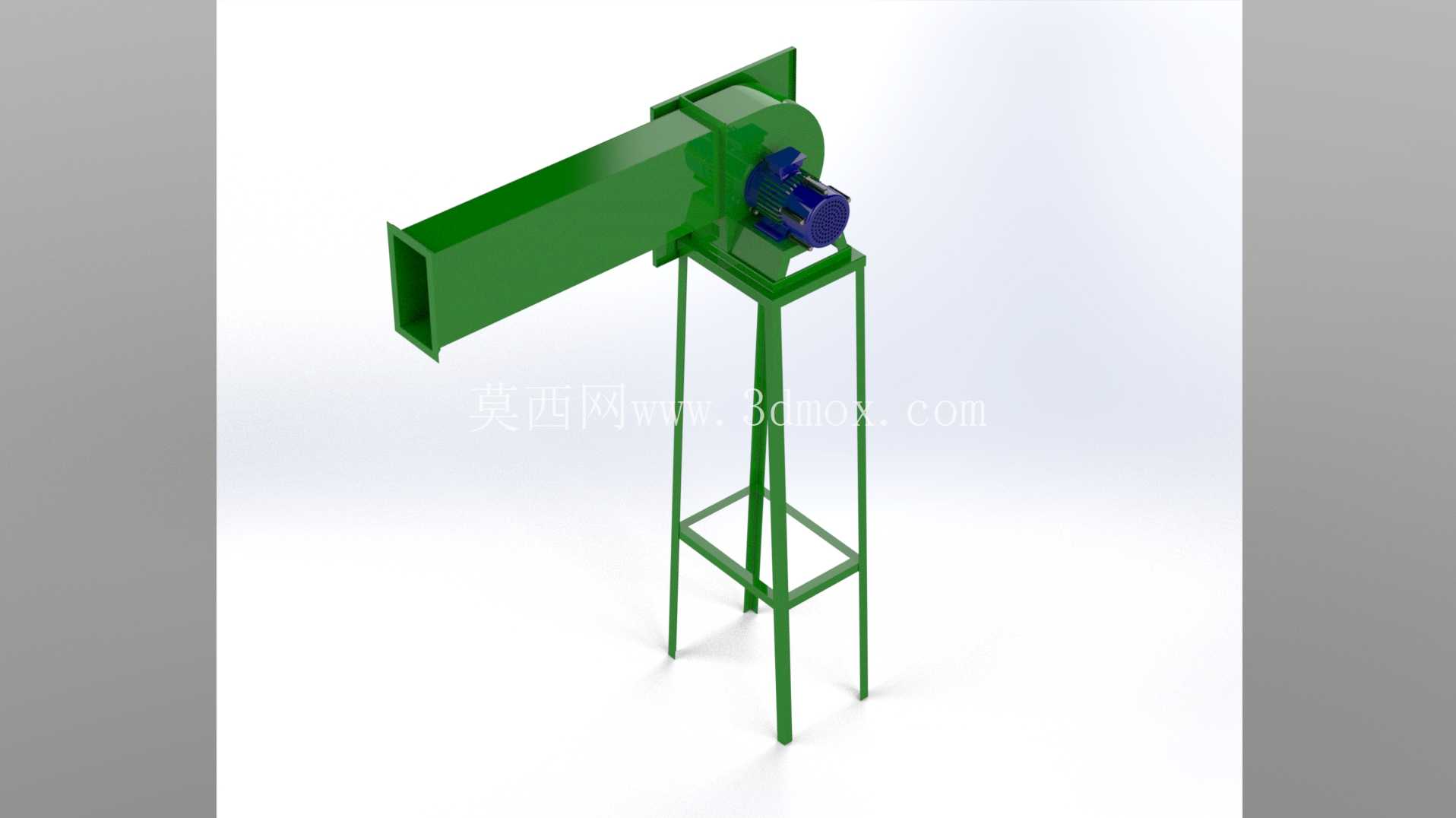

　　这款带立式支架的离心式排气设备，主要面向中小型加工车间、仓储区域、小型粮食处理工位的局部通风换气需求，区别于常规壁挂式轴流排气扇，其采用离心式风轮结构，能在提供稳定风压的同时，适配更长距离的排风管道接驳，避免轴流风机风压不足导致的远端排风效率衰减问题。从结构设计逻辑来看，设备整体分为蜗壳风腔、驱动单元、立式支撑机架、进出风接口四个核心部分，蜗壳采用渐开线曲面造型，内部流道经过顺滑过渡处理，能减少气流在腔体内的紊流损耗，降低运行过程中的气动噪音，进风口采用直段方管结构，可直接对接工位侧的集气罩，对焊接烟尘、粮食晾晒过程中的浮尘、作业区域的闷热滞留空气进行定向收集，出风口同样为方形接口，可匹配常规的镀锌通风管道，将收集到的废气、浮尘直接导出至室外区域。

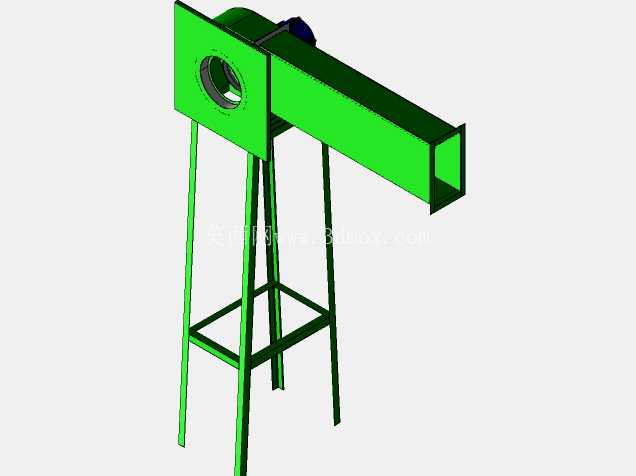

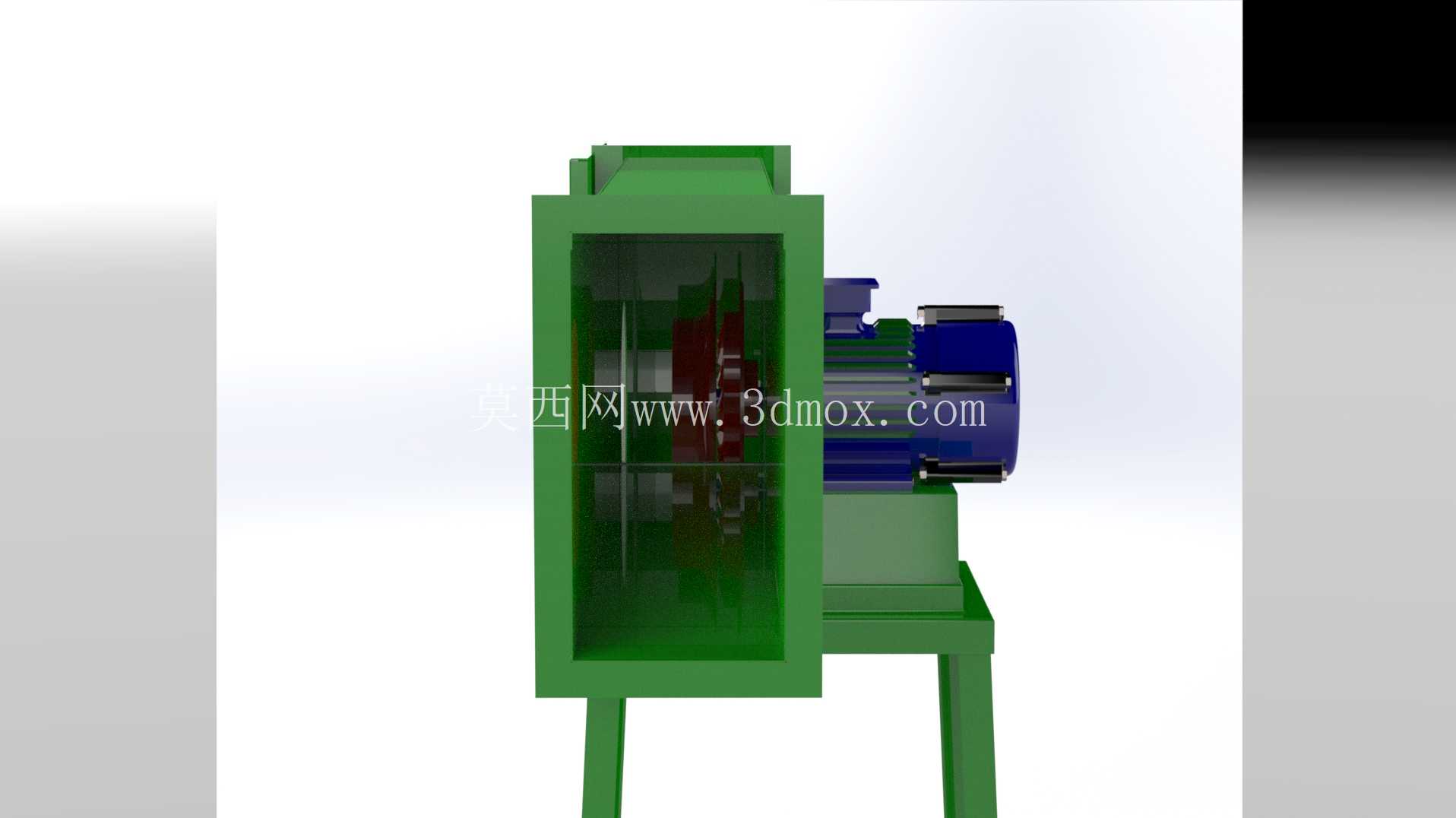

　　驱动单元采用直联式安装结构，电机输出轴直接与离心风轮连接，省去了皮带传动的张紧结构与传动损耗，日常维护无需定期调整皮带张紧度，也避免了皮带磨损产生的碎屑掉落污染作业区域的问题，电机安装位设置有独立的安装法兰与加强筋，能抵消风轮高速旋转产生的径向振动，避免长期运行后连接螺栓出现松动疲劳。立式支撑机架采用方管焊接成型的四腿支架结构，四条支腿呈向外微张的角度布置，底部留有足够的安装固定孔位，可直接通过膨胀螺栓固定在水泥地面上，支架中部设置有两层横置的方管连接梁，既提升了支架整体的抗扭刚度，避免设备运行时出现机架晃动，也可作为临时的线缆梳理固定位，方便设备供电线路的规整布置。

　　从安装边界来看，设备进风口中心距离地面的高度适配常规工位的集气需求，无需额外搭建过高的安装平台，整体占地面积较小，可布置在车间边角位置，不会占用核心作业区域的通行与操作空间，支架支腿的间距经过优化，在保证支撑稳定性的前提下，预留了足够的底部操作空间，方便日常对设备底部进行清洁打扫，避免杂物在支架下方堆积。在功能特性上，这款排气设备可适配不同的作业场景需求，当对接粮食处理工位时，可通过调整风轮转速匹配不同的气流速度，在排出浮尘的同时避免将完整的谷物颗粒随气流带出；在焊接工位使用时，可在进风口位置加装简易的过滤阻火网，拦截焊接火花，避免火花进入排风管道引发安全隐患；在普通仓储区域使用时，可直接通过支架固定在地面，无需对墙体进行开孔破坏，适配临时仓储区域的通风需求，后期搬迁移位也更为便捷。

　　设计过程中针对支架的受力情况做了针对性优化，四条支腿与蜗壳底部的连接位置设置有三角形加强筋板，可将设备运行时的振动均匀分散到四条支腿上，避免应力集中导致的焊缝开裂问题，蜗壳外壳采用薄板弯折成型，在保证结构强度的前提下控制了设备整体重量，方便现场的吊装与移位作业，进出风接口的法兰边采用外翻边设计，对接通风管道时可直接使用卡箍固定，无需额外焊接法兰，降低现场安装的施工难度。
