双轨同步带式物料输送机构设计

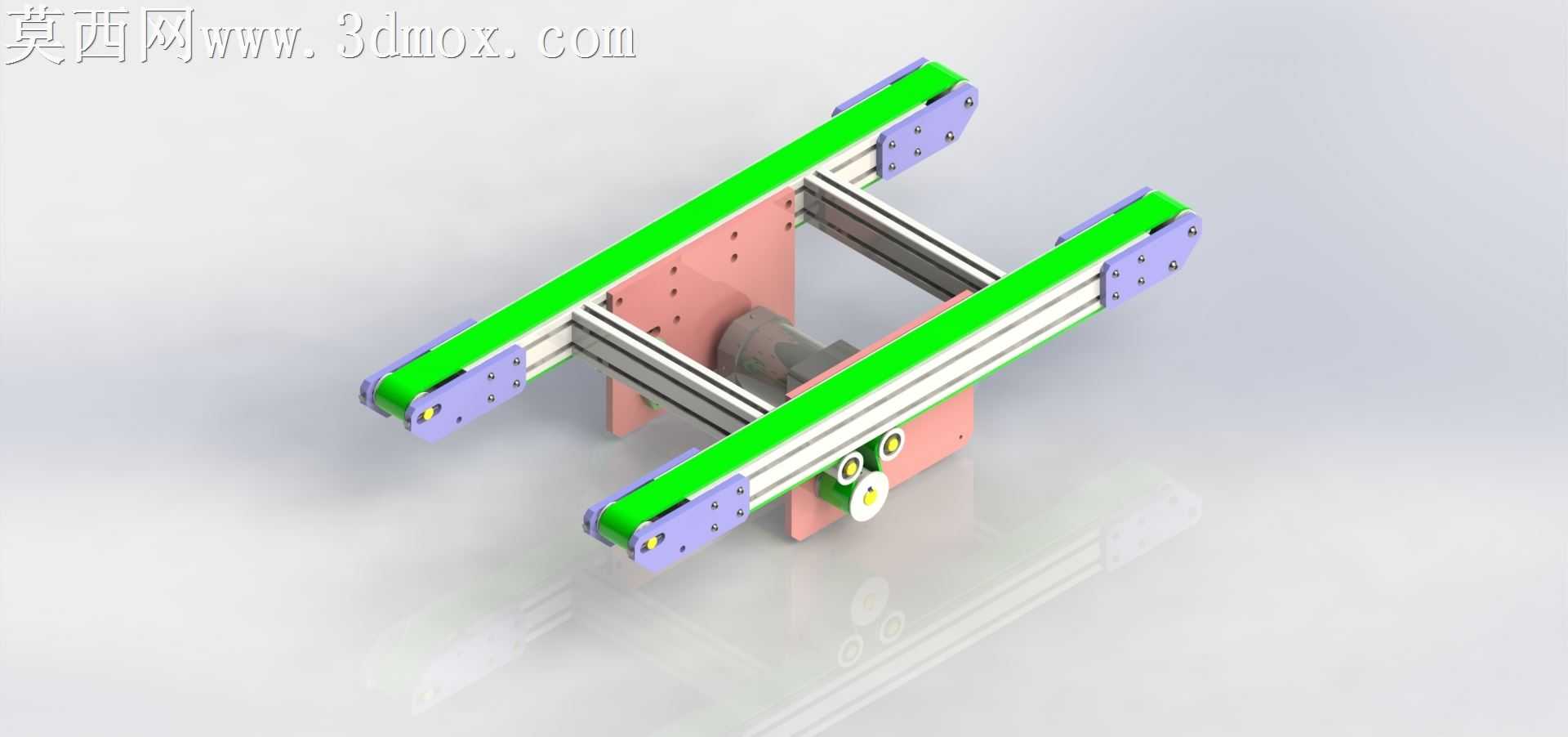

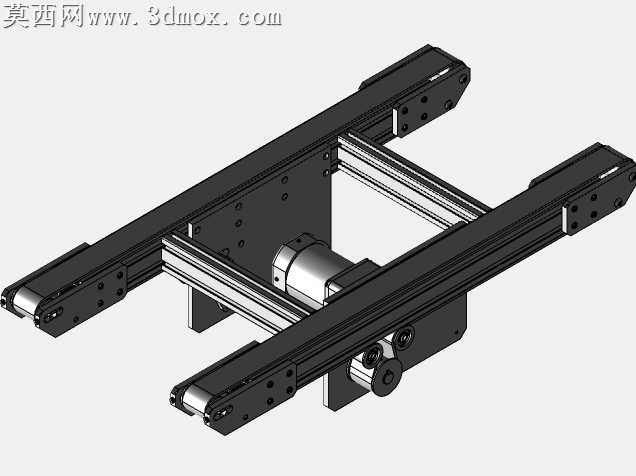

本作品为双轨带式输送机构的三维建模设计，整体采用对称式双轨并行布局，建模过程中严格遵循机械设计的装配公差规范，对每一处连接结构都做了贴合实际生产的参数化建模。渲染阶段采用哑光工业材质表现主体安装板件，将输送皮带设置为亮绿色哑光橡胶材质，既还原了工业皮带的真实质感，也通过色彩区分让整体结构层次清晰，两端的辊轮安装座采用淡紫色工程塑料材质，支撑横梁采用银灰色阳极氧化铝型材材质，驱动端的传动轮组做了金属光泽与细节纹理处理，整体渲染光影柔和，清晰展现各部件的装配关系与结构特征。结构设计上，两条平行的输送皮带通过中间的铝型材横梁实现跨接固定，中部的粉色安装立板用于集成驱动组件，将动力输出端布置在机构中部，可同时驱动两侧皮带同步运转，避免了两端分别驱动带来的同步误差问题；皮带两端的张紧调节座预留了调节行程结构，可实现皮带张紧度的便捷调整，底部的安装板预留了多组安装孔位，可适配不同的生产线架体安装需求，驱动端的张紧轮组采用偏心调节结构，能够对传动皮带的张紧力进行微调，保障动力传输的稳定性。设计思路围绕窄幅物料的平稳输送需求展开，采用双轨窄皮带的布局形式，既可以满足小尺寸工件的底部支撑输送需求，也能减少皮带与工件的接触面积，适配一些需要底部预留操作空间的生产工序，整体结构紧凑，没有冗余的设计部件，所有结构件都兼顾了加工工艺性，安装板采用板材切割成型，安装座采用标准机加工件，铝型材采用通用工业铝型材裁切，能够有效降低实际加工制作的成本，同时整体装配逻辑清晰，各部件的拆装顺序符合设备维护的需求，日常更换皮带、维护驱动组件时无需拆解整体架体，可大幅降低后期的维护难度，建模过程中对所有的标准件都做了准确的模型还原，包括连接螺丝、轴承、传动轮等部件都按照实际规格建模，保障了模型的可落地性，可直接用于同类输送设备的设计参考、方案演示以及生产出图的基础框架使用。
