象头神造型铸造用模具结构

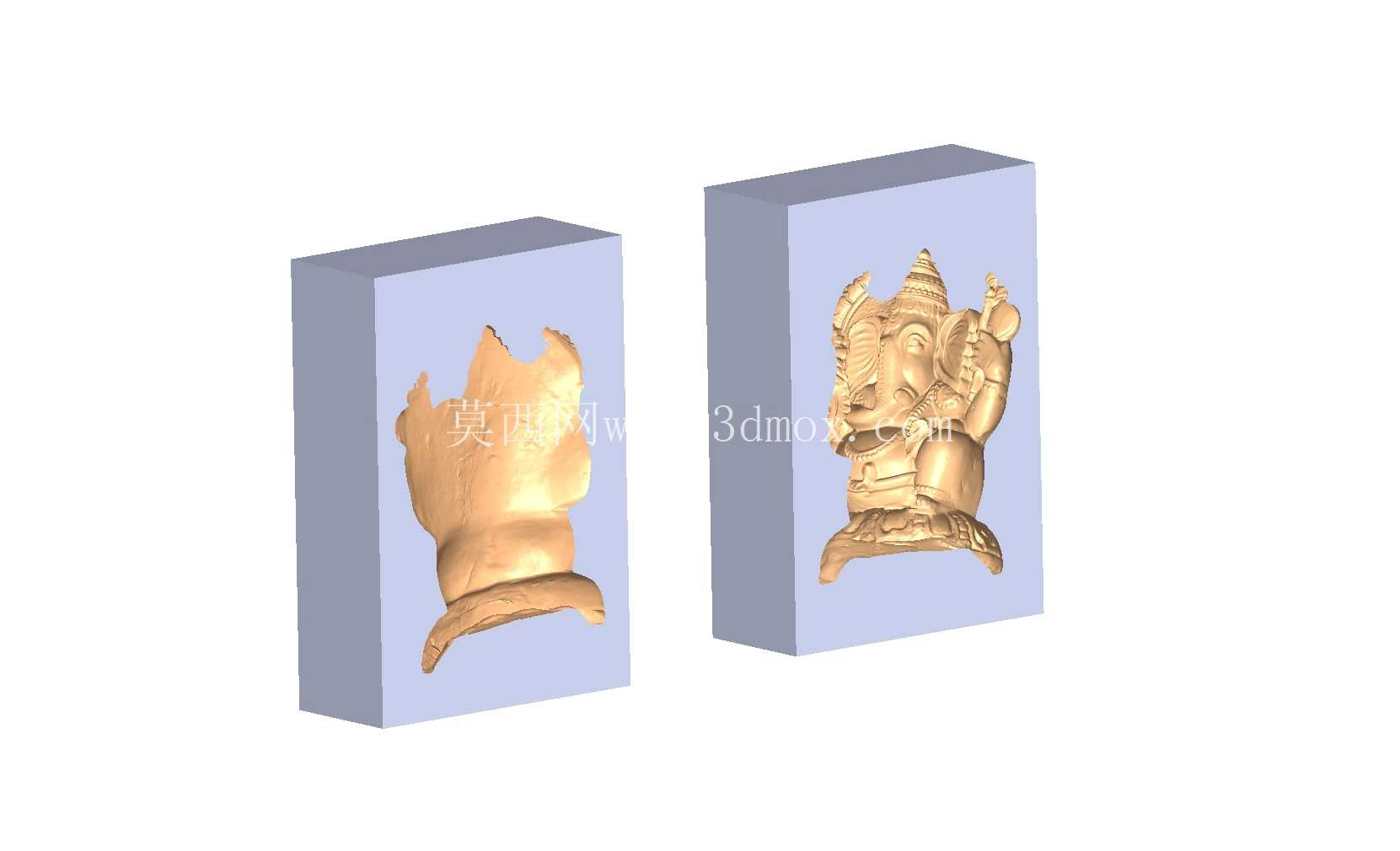

　　这套模具面向文创工艺品的砂型铸造、低压铸造场景开发，核心用于生产印度教象头神主题的立体造像摆件，适配小批量定制化文创产品的生产需求，可兼容锡基合金、低温锌合金、石膏浇筑等多种成型工艺，在宗教文创周边、旅游纪念工艺品的生产环节中，能直接替代传统手工雕刻母模的工序，大幅缩短造像类产品的开模准备周期。模具采用上下对开的分体式结构，分型面沿着造像的最大轮廓线设置，避免合模时出现型腔错位的问题，同时在造像的耳部、法器凸起位置预留了微小的排气缝隙，防止浇筑过程中气体滞留造成的铸件表面气孔缺陷。

　　设计过程中先对造像的立体轮廓做了脱模斜度修正，所有垂直于分型面的侧壁都设置了1.5度的拔模斜度，造像表面的浮雕纹理深度控制在2mm以内，既保证纹理细节的还原度，又避免脱模时出现纹理刮伤、型腔粘模的问题。模具的型腔部分直接对应造像的外轮廓，背面的模框部分做了加厚处理，整体模框的壁厚均匀控制在15mm，保证模具在反复合模、受压的过程中不会出现型腔变形，模框的四个边角做了R5的圆角过渡，避免应力集中造成的模框边角开裂。

　　从安装适配性来看，这套模具的整体外轮廓尺寸适配常规的小型台虎钳装夹范围，不需要额外定制专用的装夹夹具，可直接固定在普通的手动浇筑工作台面上使用，模框的上下两个端面都做了平面度精修，合模后的贴合间隙控制在0.02mm以内，防止浇筑时出现飞边毛刺，减少后续铸件的打磨工作量。在结构细节上，模具的浇口位置设置在造像的底座底部，采用底注式进浇方式，让金属液从型腔底部缓慢向上填充，避免金属液直接冲击造像表面的精细纹理，减少冲砂、纹理缺损的问题，同时在造像顶部的最高位置设置了隐形的溢流冒口，用于收集浇筑过程中混入杂质的冷金属液，同时起到补缩的作用，避免铸件内部出现缩孔疏松的缺陷。

　　考虑到造像类产品的表面质量要求，模具的型腔表面做了抛光处理，表面粗糙度达到Ra1.6，浇筑成型后的铸件不需要做过多的表面打磨，只需要简单去除浇口残留就可以进入后续的上色、做旧等表面处理工序。这套模具的结构设计也兼顾了小批量生产的耐用性，模框的选材可直接使用45号钢加工，不需要做复杂的热处理，加工难度低，普通的数控铣床就可以完成型腔的加工，对于小型文创工坊来说，不需要投入高端的加工设备就可以完成模具的制作，同时模具的分体结构也方便日常的清理和维护，每次浇筑完成后只需要拆开模框清理型腔残留的砂粒或金属碎屑，就可以进行下一次的合模浇筑。另外在设计时特意将造像的底座部分做了1mm的加厚处理，保证成型后的摆件放置时的稳定性，不会因为底座太薄出现放置不稳、重心偏移的问题，造像身上的法器、装饰凸起部分都做了圆角过渡，避免尖锐边角在模具使用过程中出现磕碰缺损，同时也让最终的铸件产品不会有锋利的边角，提升后续使用的安全性。
