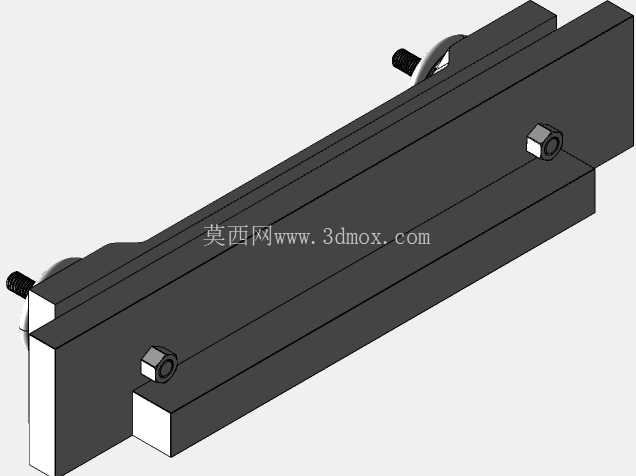

细木工双螺杆木质虎钳结构设计

这款双螺杆结构的木工夹持器具，主要面向细木工作业场景设计，区别于普通金属台虎钳的刚性硬夹持特性，整体钳身采用木质结构制作，可避免在夹持软质木材工件时对工件表面造成压痕、夹伤等损伤，适配实木开料后的修型、榫卯加工、精细打磨、小件木作拼装等多类细木工工序的夹持需求。日常作业中，这类虎钳多安装在木工工作台的侧边或台面预留安装位，可根据作业需求调整夹持开口范围，满足不同宽度规格的木料夹持固定需求，尤其适合小型木艺工件、乐器木构件、精密木模等对夹持接触面要求较高的加工作业场景。

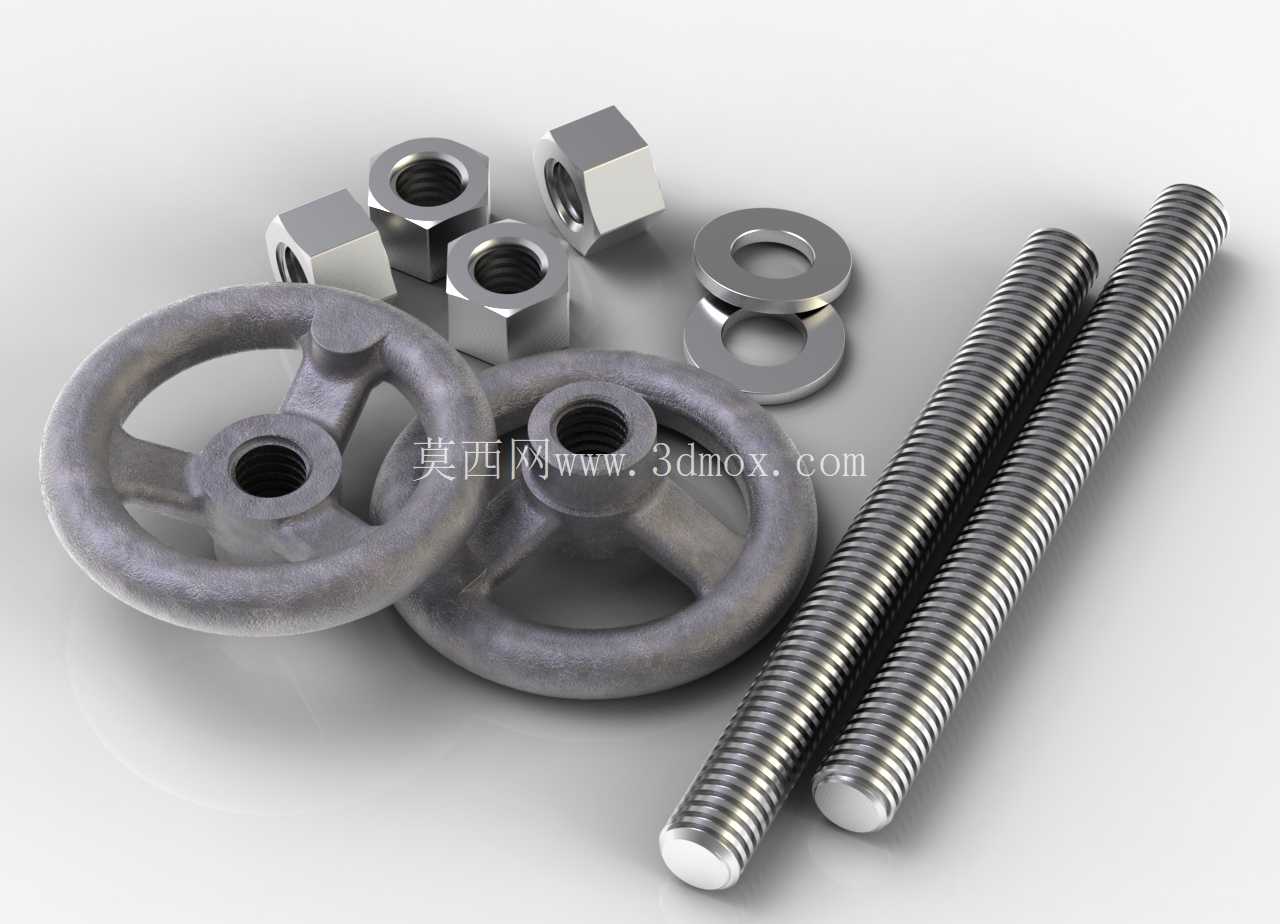

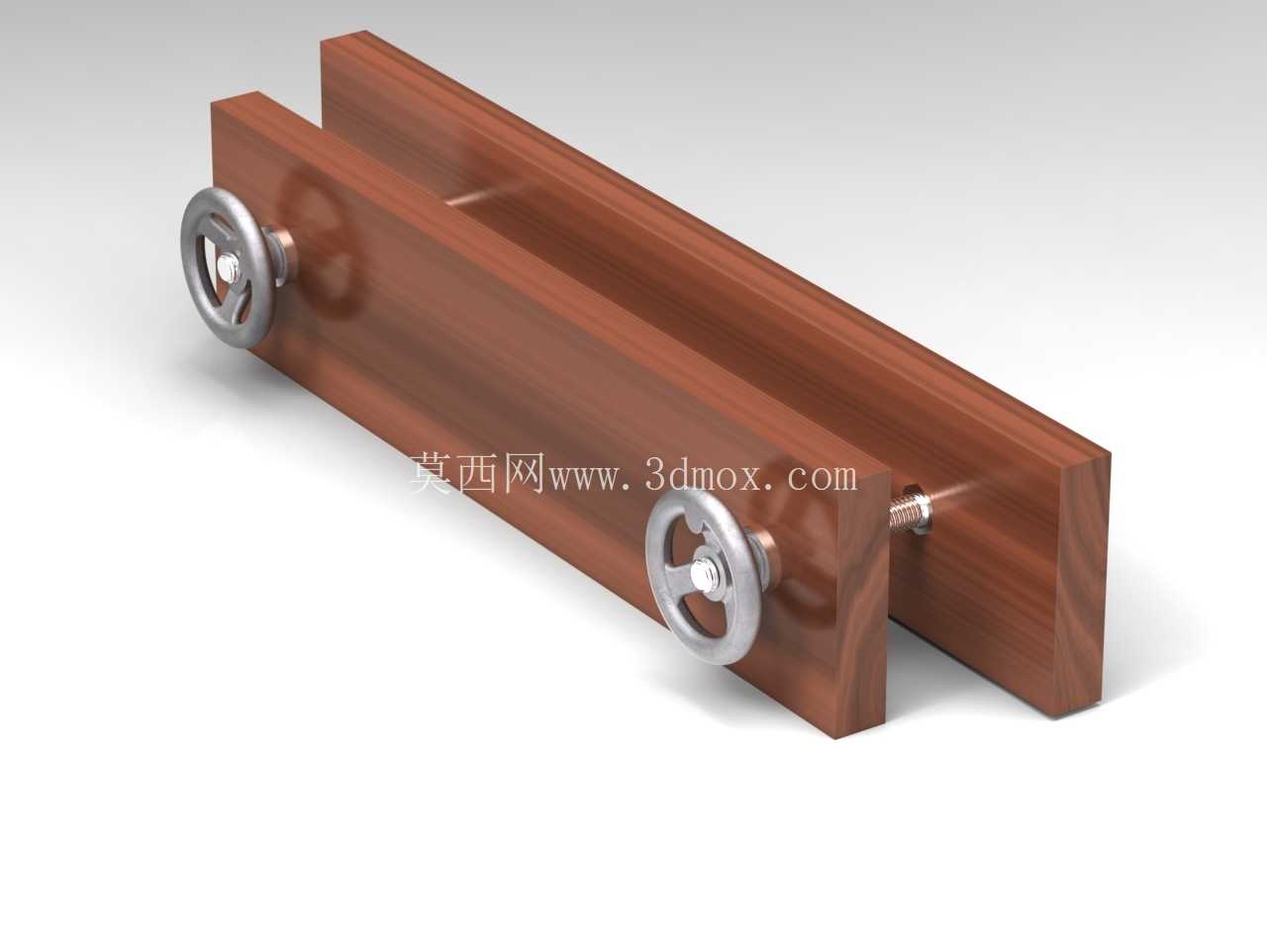

从功能特性来看，该虎钳采用双螺杆对称驱动结构，区别于单螺杆虎钳夹持时易出现的钳口偏斜、工件受力不均问题，两侧螺杆同步调节时可保证活动钳身始终与固定钳身保持平行，夹持长条形木料时可实现全接触面均匀受力，避免木料因局部受力过大出现变形、翘曲。钳身下巴部分采用黑胡桃木材质制作，该材质硬度适中、纹理致密，长期使用不易出现劈裂、磨损起毛的问题，同时木质接触面与待加工木料的材质特性接近，夹持过程中不会像金属钳口那样在软木表面留下硬压痕，无需额外垫设防护木块即可直接夹持精加工后的木料表面。传动螺杆采用精密梯形螺纹设计，这类螺纹具备传动效率适中、自锁性能优异的特点，夹持锁紧后不会因加工过程中的振动出现松脱问题，同时梯形螺纹的牙型强度更高，长期反复调节、承受夹持反力时不易出现滑牙、磨损过量的问题，可保证长期使用的夹持精度。两端调节手轮采用铸铁材质制作，手轮轮缘做了圆弧过渡处理，操作人员转动调节时握持手感舒适，铸铁材质的配重可让转动调节的过程更平稳，不会出现轻飘的虚位感，手轮与螺杆的连接位置采用方榫配合结构，传递扭矩时无间隙，转动手轮的行程可直接转化为钳身的进给量，调节精度可控。

从设计思路层面，这款虎钳没有采用传统金属虎钳的全金属结构，而是结合细木工作业的实际需求做了针对性适配：钳身主体采用木质结构，一方面可以降低整体自重，便于在不同作业工位间挪动安装，另一方面木质钳身的加工难度更低，木工从业者可根据自身作业需求自行修整钳口平面、更换磨损的钳身部件，后期维护成本更低。双螺杆的布置位置经过受力优化，两根螺杆分别设置在钳身靠近两端的位置，夹持工件时夹持力的分布范围覆盖整个钳口长度，不会出现中间位置夹持力不足的问题；螺杆与木质钳身的连接位置预埋了金属嵌套，避免螺杆反复转动时磨损木质安装孔，导致配合间隙变大、夹持精度下降。手轮的安装位置突出于钳身外侧，操作人员在钳身正面即可完成两侧的夹紧与松开操作，无需探身到工作台下方调节，操作动线更符合木工作业的操作习惯。

关于安装边界与尺寸适配，这类细木工虎钳的钳身长度通常根据常用细木工件的加工尺寸设定，可覆盖多数小型木构件的夹持需求，安装时需在木工工作台台面预留对应厚度的嵌装槽，固定钳身通过沉头螺栓与工作台台面连接，安装后钳口上平面与工作台台面保持齐平，便于加工长木料时让木料延伸到台面上，不会出现干涉。活动钳身的行程范围匹配常规细木工件的宽度尺寸，最小夹持状态下钳口完全闭合，可夹持薄木片、小型木榫等细小工件，最大开口状态下可夹持宽度较大的盒体构件、木艺摆件坯料等工件。钳身的整体高度经过优化，安装后不会突出工作台面过多，避免加工时工件与钳身出现磕碰，同时钳身底部预留了排屑间隙，打磨、切削产生的木屑可直接从间隙掉落，不会堆积在螺杆传动位置影响调节顺畅度。实际使用过程中，操作人员可根据加工需求单独调节某一侧的螺杆，实现对异形木料的倾斜夹持，适配斜榫、斜面构件的加工作业需求，拓展了夹持场景的适配范围。
