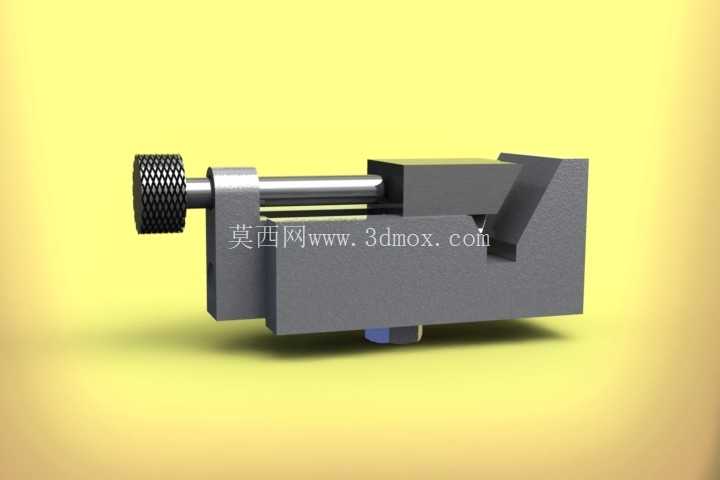

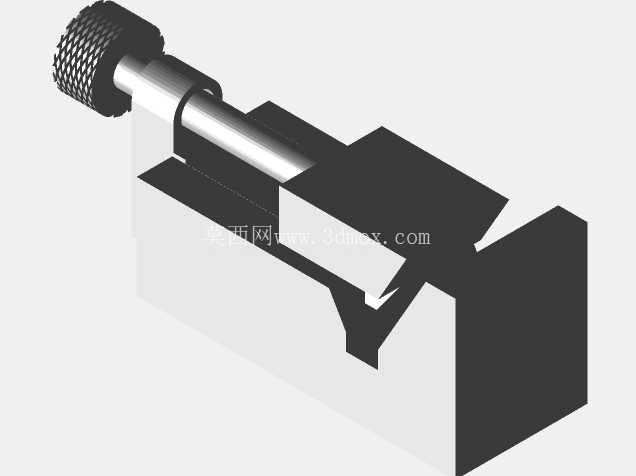

钻床用手动螺旋夹紧台钳结构

这款手动螺旋夹紧机构是专为钻床工位设计的工件固定工装，在小型零件钻孔、扩孔、铰孔的加工作业场景中，能为工件提供稳定的夹持力，避免钻孔过程中工件移位导致的孔位偏差、钻头崩损等加工问题。从实际加工场景来看，这类夹具常应用于五金维修车间、小型机械加工坊、职业院校机加工实训工位，适配台式钻床、小型立式钻床的工作台安装，可夹持规则形状的金属块料、塑料件、小型型材，满足小批量零件加工、单件修配的装夹需求。

从功能特性来看，该夹具采用螺旋进给的夹紧方式，端部的滚花旋钮直接与传动螺杆固连，无需额外配套手柄，操作人员单手即可转动旋钮完成夹紧与松脱动作，操作便捷性适配钻床工位频繁更换工件的作业节奏。螺杆与活动钳身采用间隙配合的传动结构，活动钳身沿底座的导向槽做直线进给运动，导向槽的配合间隙经过设计控制，既保证活动钳身滑动顺畅无卡滞，又能控制钳口的上下翘曲量，保证夹紧时钳口与工件表面的贴合度。固定钳身与底座为一体化结构，整体刚性更强，能承受钻孔时的轴向切削力与少量扭转振动，不会出现夹持基座变形的问题。钳口部位未设计额外的可换钳口垫，依靠基体本身的加工平面直接接触工件，对于表面硬度不高的工件，可自行粘贴铜皮、橡胶垫等防护层避免夹伤工件表面。底座下部设计有定位凸台结构，可直接卡入钻床工作台的T型槽内，配合压紧螺栓即可完成夹具的固定，安装时无需复杂的找正工序，只要将夹具基准面与钻床主轴轴线调整至垂直即可投入使用。

设计思路上，这款夹具优先考虑了小型加工场景的实用性，整体结构做了极简化处理，没有多余的复杂传动部件，所有零件均可通过普通车削、铣削、磨削工序完成加工，制造成本较低，适合小批量自制或量产。螺杆的螺距选用常规公制粗牙螺纹，夹紧行程覆盖常规小型零件的夹持尺寸范围，活动钳身的最大张开距离可满足多数厚度在五十毫米以内的工件装夹需求，对于超出夹持范围的工件，也可通过在固定钳身侧加装垫铁的方式拓展夹持能力。整体外形采用方正的块状结构，底座的安装边界控制在较小范围内，不会过多占用钻床工作台的操作空间，夹具总高度较低，装夹工件后工件的加工面距离钻床主轴的距离更短，可提升钻头的刚性，减少钻孔时的钻头抖动问题。

从结构细节来看，螺杆端部的滚花采用直纹滚花设计，滚花深度适中，即便操作人员手上沾有切削液、金属碎屑，也能获得足够的摩擦力转动旋钮，不会出现打滑问题。活动钳身与底座导向槽的接触面上设计有储油凹槽，日常维护时只需在凹槽内涂抹少量润滑脂，即可长期保证滑动顺畅，减少磨损量。固定钳身的夹持面与底座安装面的垂直度经过精加工保证，装夹矩形工件时可直接依靠该垂直度保证工件钻孔面与钻头的垂直精度，减少装夹找正的时间。底座上还设计有小型的排屑缺口，钻孔产生的金属碎屑可顺着缺口滑落，不会堆积在导向槽内影响活动钳身的滑动，日常清理时只需用毛刷顺着导向槽清扫即可快速清除碎屑，维护难度极低。

在实际使用过程中，这类手动螺旋夹具的夹紧力可通过操作人员的旋钮力度灵活控制，加工脆性材料工件时可适当减小夹紧力避免工件夹裂，加工钢件等硬度较高的工件时可加大旋钮力度获得足够的夹紧力，防止钻孔时工件转动。相较于大型机用平口钳，这款夹具的重量更轻，单人即可完成搬运与安装，适合需要频繁切换工位、或者在不同钻床之间调配使用的场景，同时结构简单可靠，长期使用后若出现螺杆磨损、导向面拉伤等问题，只需更换对应零件即可修复，维护成本远低于复杂结构的液压、气动夹具。
