水泵扩散器叶轮逆向重构结构设计

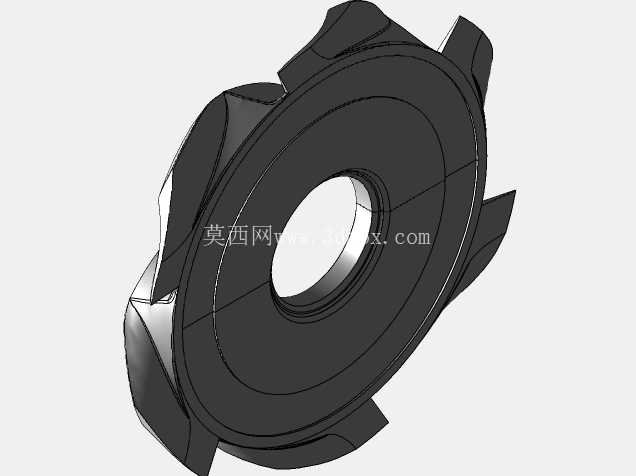

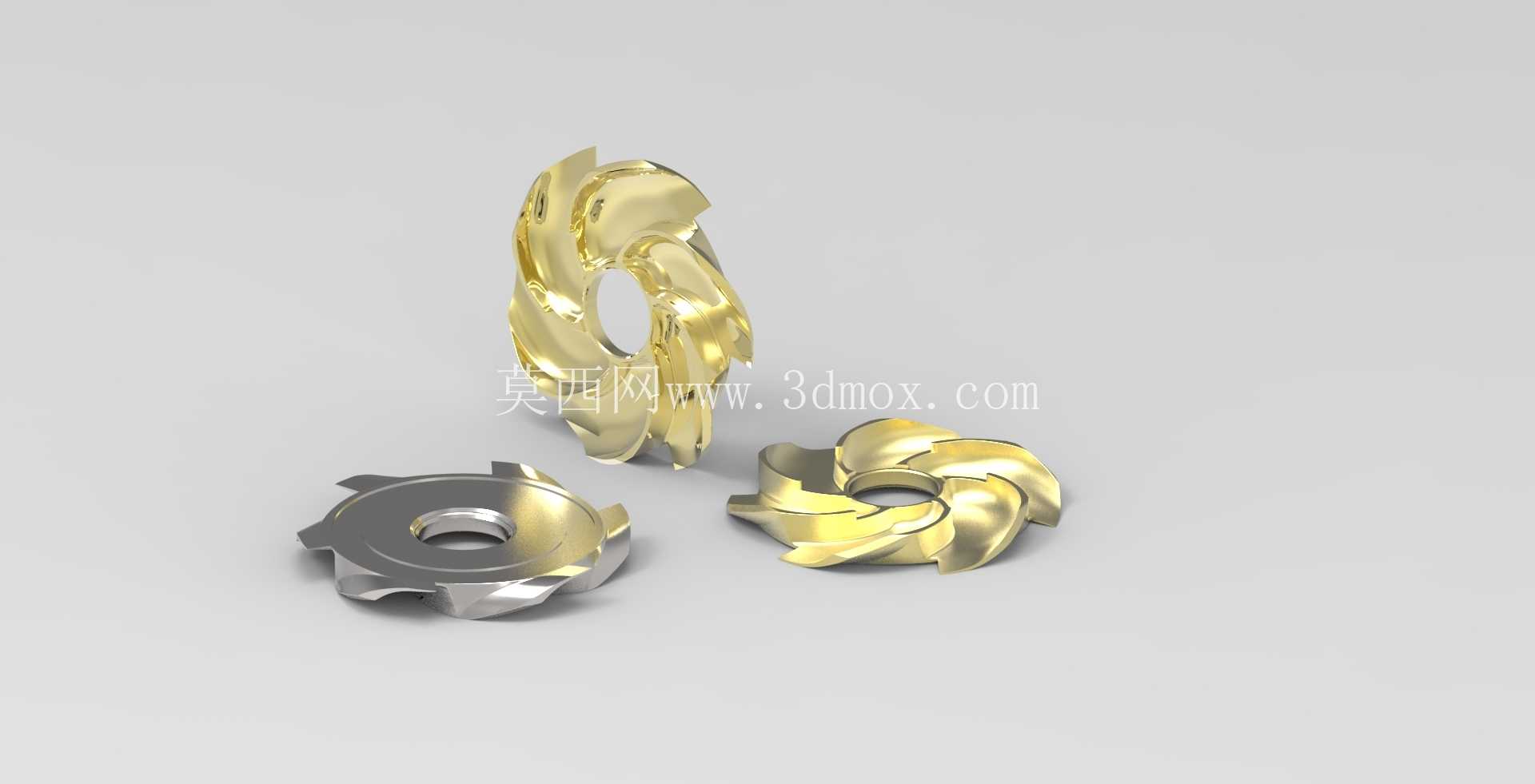

在给排水、暖通循环、工业流体输送系统中，水泵扩散器是衔接叶轮出口与泵体压水室的核心过流部件，其核心作用是将叶轮高速甩出的流体动能逐步转化为压力能，同时消除流体旋流、降低流道内的水力损失，避免流体在压水室入口形成紊流冲击，直接决定整泵的运行效率与运行稳定性。本次完成逆向重构的扩散器配套叶轮组件，是基于实物3D扫描数据完成的结构还原，整个建模过程没有直接套用通用水力模型的参数，而是完全匹配实物的曲面曲率、叶片安装角度、流道截面变化规律，确保重构后的模型和实物的水力性能偏差控制在工程允许范围内。

从实际应用场景来看，这类带空间扭曲叶片的扩散器叶轮，多用于中比转速的单级离心泵、多级泵的中段导叶结构，适配清水、轻度污水、工业循环水等介质的输送工况，在市政供水泵站、中央空调冷却水循环系统、工业生产流程的流体输送管线中都有大量应用。和普通的圆柱形导叶不同，这类扭曲叶片式扩散器的流道是顺着流体离开叶轮的速度方向设计的，流体进入扩散段的时候不会出现突然的流向折转，能有效降低叶片入口的冲击损失，同时流道的截面是沿着流体流动方向逐步扩大的，能让流体的流速均匀降低，把动能平稳转化为静压，减少压水室内部的涡流损耗。

设计思路上，整个逆向重构过程首先处理3D扫描得到的点云数据，先剔除扫描过程中产生的噪点、补全实物表面因为反光、遮挡缺失的点云数据，然后基于点云拟合叶片的吸力面、压力面曲面，重点控制叶片进出口的安放角误差，因为这个角度直接决定流体进入流道的冲角，冲角过大就会在叶片表面形成脱流，引发泵的振动和效率下降。在叶片和轮毂、前盖板的衔接位置，做了平滑的圆角过渡处理，避免出现应力集中的尖角，因为铸件在冷却过程中，尖角位置容易出现缩松、裂纹等铸造缺陷，同时流体在尖角位置也容易形成局部的低压区，引发汽蚀，缩短部件的使用寿命。

从安装边界来看，这套扩散器叶轮的轮毂内孔是标准的圆柱配合面，和泵轴的配合采用间隙配合，公差带选取H7/h6，方便装配的时候顺利压入，同时保证运行过程中不会出现偏心。轮毂端面设计有定位台阶，和相邻的叶轮、轴套的端面贴合，保证整个转子部件的轴向尺寸链精度，避免运行过程中出现轴向窜动。叶片的外圆尺寸和泵体的内腔尺寸保留0.5-1mm的径向间隙，间隙过小会导致装配时叶片和泵体刮蹭，间隙过大则会增加流体的回流损失，降低泵的容积效率。前盖板的外圆和泵体的密封槽位置对齐，配套安装密封胶圈就能实现高压腔和低压腔的分隔，避免流体内部泄漏。

结构特性方面，这套扩散器的叶片数量经过匹配计算，和前端叶轮的叶片数量互为质数，避免运行过程中出现叶片通过频率的共振，降低泵组运行的噪声。叶片的厚度从入口端到出口端逐步增加，入口端做了薄化处理，减少入口的排挤系数，让更多的流体能顺利进入流道，出口端厚度增加则是为了提升叶片的结构强度，承受流体高速冲击带来的交变载荷，避免长期运行出现叶片变形、断裂的问题。流道的表面粗糙度要求控制在Ra3.2以内，因为过流表面越光滑，流体的沿程摩擦损失就越小，泵的整体效率就能得到提升，在铸造完成后通常会对流道做打磨、抛光处理，部分要求高的工况还会做流道涂层处理，进一步降低摩擦阻力。

在建模过程中，所有的曲面都做了连续性检查，确保叶片和盖板的衔接位置是G2连续，没有出现曲面褶皱、曲率突变的问题，因为如果曲面存在曲率突变，不仅会给后续的模具制造、数控加工带来麻烦，还会导致流体在该位置出现流动分离，形成局部的涡流区，带来额外的水力损失。同时针对铸造工艺的要求，所有的壁面都设计了统一的拔模斜度，避免脱模的时候出现粘模、拉伤铸件的问题，壁厚也做了均匀性检查，避免出现壁厚差过大导致的铸件冷却不均、变形的问题。

从实际选型匹配的角度来说，这类扩散器不能随意和不同参数的叶轮搭配，必须保证扩散器的入口通流面积和叶轮的出口通流面积匹配，流体在扩散器入口的流速要控制在合理区间，流速过高会导致扩散段的水力损失陡增，流速过低则会导致扩散器的尺寸过大，整泵的结构变得笨重。同时扩散器的出口角度也要和压水室的入口角度匹配，保证流体流出扩散器的时候能顺着压水室的流道方向流动，减少对压水室壁面的冲击。在实际检修过程中，这类部件的损坏通常是因为入口端被介质中的杂物冲刷磨损、或者因为汽蚀导致叶片表面出现蜂窝状的凹坑，当磨损量超过叶片厚度的三分之一的时候，就需要更换新的部件，否则会导致泵的效率大幅下降，运行振动超标。
