红色立体心形曲面造型结构设计

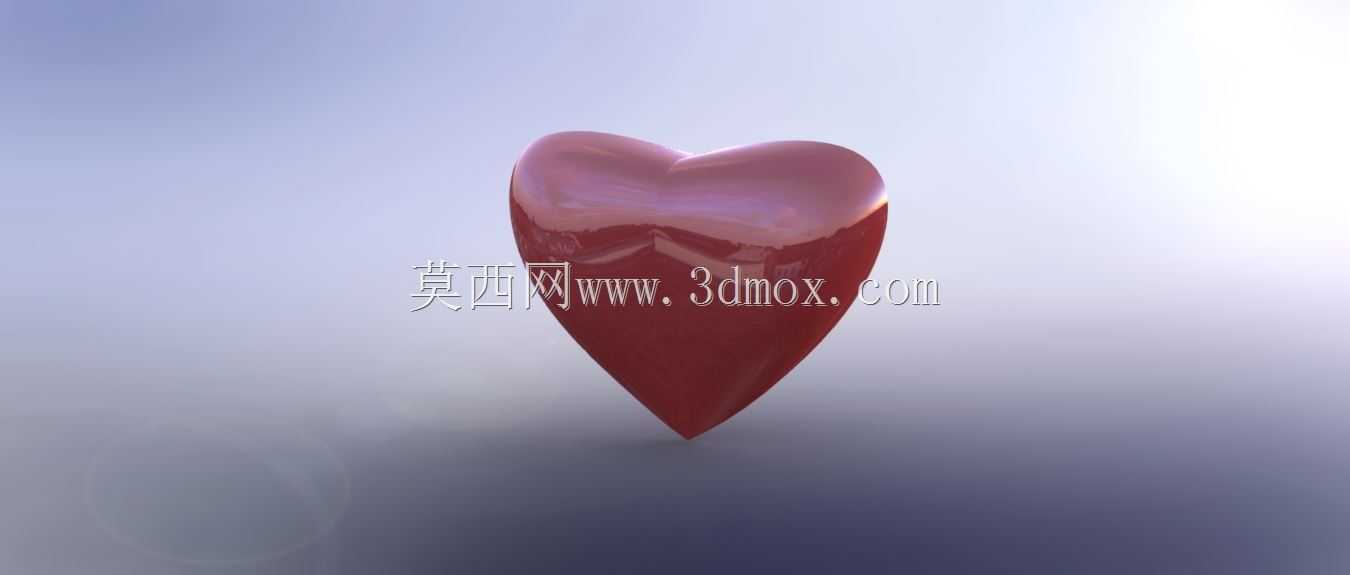

　　这类心形曲面实体的设计，最初常被用于文创摆件、礼品装饰类产品的结构开发，也可作为教学演示中复杂曲面建模的典型案例，帮助从业者理解放样类曲面命令的实际应用逻辑。从实际应用场景来看，该造型既可以单独作为亚克力、树脂材质的桌面装饰摆件生产，也可以嵌入到婚庆道具、节日礼品的结构模块中，作为产品的核心视觉部件使用，部分文创类快消品的外观装饰件也会采用这类对称曲面造型来强化视觉记忆点。

　　设计过程中首先要把控整体的对称度，心形结构沿中心竖直面完全对称，建模时可以先完成单侧轮廓的草绘，再通过镜像命令完成整体轮廓搭建，避免双侧轮廓不对称导致的曲面扭曲问题。轮廓草绘阶段需要分别绘制多个垂直于中心轴线的截面轮廓，每个截面的曲率过渡需要平滑衔接，避免出现曲面褶皱、曲率突变的问题，尤其是心形尖端与两侧圆弧的衔接位置，需要调整截面控制点的权重，保证曲面过渡处的G2连续，让最终实体表面的光影过渡自然，不会出现明显的棱线或者凹陷。

　　从结构特性来看，该造型为等壁厚或者实心结构，若作为摆件使用，通常底部会预留0.5-1mm的平面安装边界，保证放置时的稳定性，不会出现晃动、倾倒的问题，整体的重心落在底部支撑面的中心范围内，符合静态摆件的重心设计要求。如果作为嵌入式装饰件使用，背部可以根据安装需求设计定位柱或者卡扣结构，与主产品的安装位匹配，不需要额外做粘接或者螺丝固定，提升装配效率。

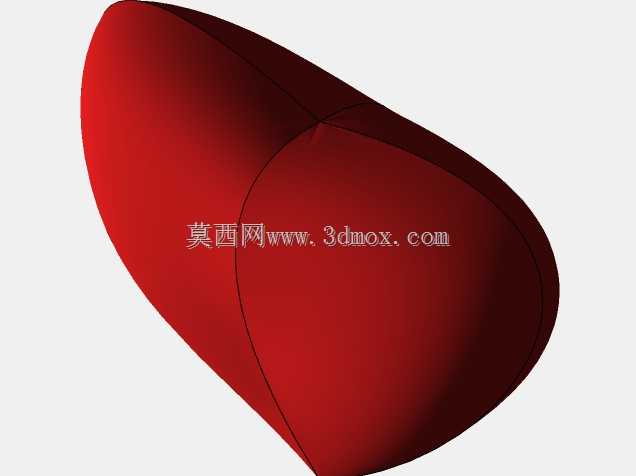

　　建模过程中采用loft放样命令生成主体曲面时，需要注意每个截面的闭合点位置保持一致，所有截面的草图绘制方向统一，避免放样生成的实体出现扭曲、面错位的问题。曲面生成后需要做曲率检查，通过曲率梳分析每个曲面段的曲率变化，对曲率波动较大的位置调整草绘截面的控制点位置，保证整个外表面的顺滑度，后续做渲染或者实体加工时，不会因为曲面质量问题出现反光不均、加工刀路错乱的情况。

　　尺寸边界方面，这类心形造型没有固定的尺寸标准，可根据实际应用场景缩放，常规桌面摆件的尺寸通常控制在高度50-120mm，宽度45-110mm，厚度20-60mm的范围内，底部支撑面的直径不小于整体宽度的1/3，保证放置稳定性。如果作为小型装饰挂坠使用，尺寸可以缩小到高度15-30mm，同时在顶部预留穿绳孔的结构，孔位边缘做倒圆角处理，避免应力集中导致的结构断裂。

　　从生产适配性来看，该造型既可以通过3D打印做小批量定制生产，也可以通过注塑模具做大批量量产，曲面的拔模角度需要控制在1-1.5度，避免脱模时出现表面划伤，外表面的圆角半径不小于0.3mm，符合注塑加工的工艺要求，不会出现尖角填充不满的问题。如果采用金属材质压铸生产，还需要在壁厚设计上保持均匀，避免出现壁厚差过大导致的缩孔、变形问题，整体壁厚差控制在30%以内，保证压铸成型的成品率。

　　在实际的结构验证阶段，需要对实体做重心分析，确认重心位置落在支撑面范围内，避免放置时出现侧翻，同时对尖角位置做倒钝处理，避免使用过程中出现划伤的风险，尤其是作为面向普通消费者的文创产品，外露的边缘圆角半径不小于0.5mm，符合日用产品的安全设计规范。这类曲面造型的设计难点在于对称度的把控和曲面过渡的顺滑度，很多新手建模时容易出现两侧轮廓不对称、曲面衔接处有棱线的问题，建模时可以先搭建中心对称轴，所有草绘截面都以对称轴为定位基准，镜像后再做曲面合并，能有效提升建模效率和造型精度。
