多曲面流道叶轮铸造模具结构设计

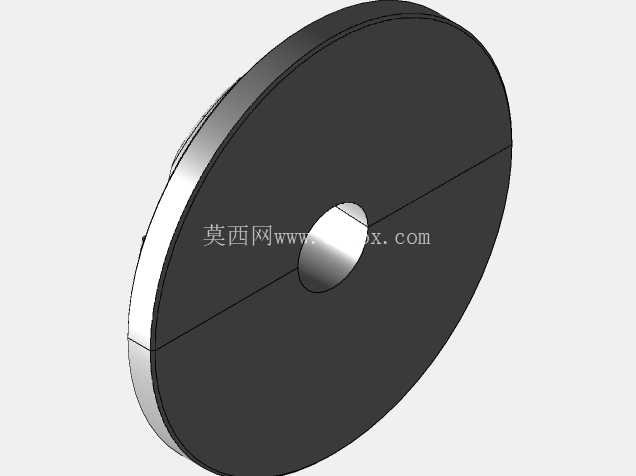

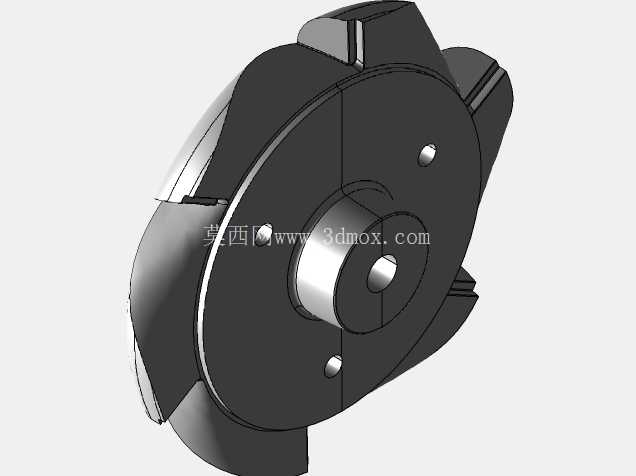

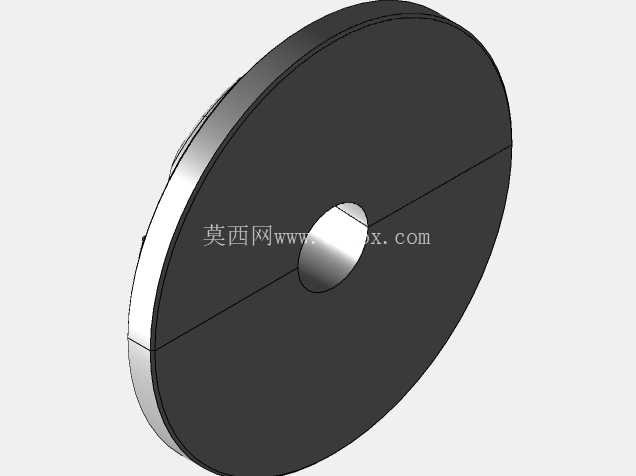

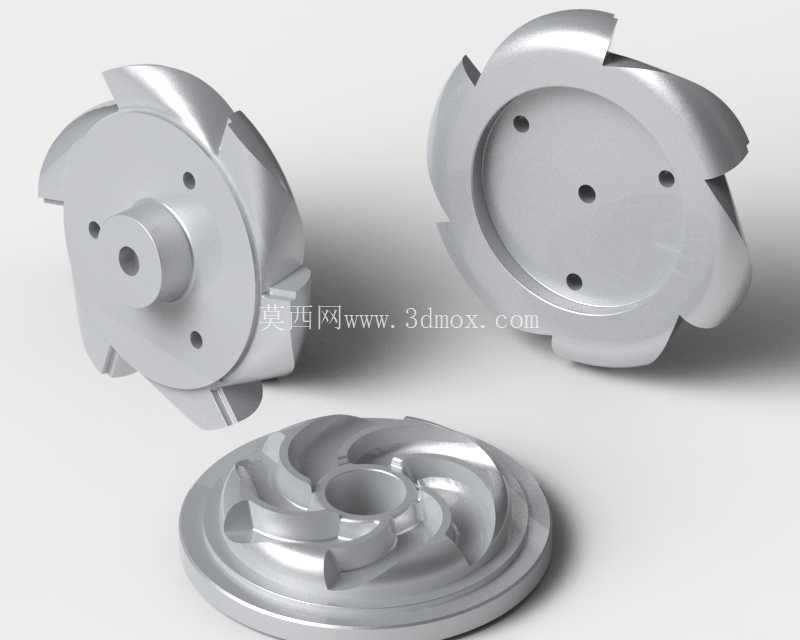

　　这套叶轮铸造模具的结构设计，完全围绕叶轮的实际工作需求展开，叶轮在泵体内部高速旋转时，需要通过叶片的曲面造型对介质形成持续的推力，流道的曲面顺滑度、叶片的厚度均匀性、轮毂与端盖的同轴度，都会直接影响介质在流道内的流动状态，一旦出现流道错位、表面凸起、壁厚不均的问题，轻则会让泵的运行效率下降、能耗升高，重则会在高速旋转时产生动平衡偏差，引发泵体振动、轴承磨损加速等故障。在流体输送类设备的核心部件生产环节，叶轮作为直接决定介质输送效率、运行稳定性的关键零件，其成型精度直接影响整机的水力性能与运行寿命，这类带复杂扭曲流道的叶轮，常规机加工方式不仅加工周期长，还容易在叶片薄壁处产生加工变形，难以保证流道表面的顺滑度，因此采用铸造工艺完成毛坯成型是行业内的主流方案，而对应的铸造模具设计，则是保障叶轮铸件尺寸精度、内部质量的核心前提。设计模具型腔时，首先要匹配叶轮的安装边界尺寸，轮毂位置的中心轴孔是后续机加工的基准位，模具上对应的芯轴定位结构需要保证足够的定位精度，让铸件的轴孔预留加工余量均匀分布，避免后续加工出现壁厚偏差；叶片部分的型腔采用分体式镶块结构，因为叶轮的叶片是空间扭曲形态，整体式型腔不仅脱模难度大，还容易在起模时刮伤叶片的成型表面，拆分后的镶块可以沿着叶片的脱模方向单独抽芯，既保证了叶片曲面的成型完整性，也能降低模具的加工难度，后续如果出现局部磨损，只需要更换对应镶块即可，不用整体报废模具。

　　模具的合模定位结构采用止口配合加定位销的组合方式，因为叶轮的上下盖板与叶片的对接位置如果出现错边，会直接导致流道的通流截面变化，影响介质流动轨迹，止口结构可以承受合模时的侧向力，避免合模过程中出现型腔偏移，定位销则保证每次合模的位置一致性，让批量生产的铸件尺寸偏差控制在允许范围内。在浇铸系统的设计上，针对叶轮铸件的壁厚分布特点，轮毂位置厚度较大，叶片部分壁厚较薄，浇口位置设置在轮毂的中心位置，让金属液从中心向四周的流道、盖板位置平稳填充，避免金属液直接冲击叶片型腔造成冲砂缺陷，同时在叶片的末端位置设置排气槽，让金属液填充过程中型腔内的空气可以顺利排出，避免铸件内部产生气孔、浇不足的问题。

　　从实际应用场景来看，这类叶轮模具生产的铸件，经过少量机加工后可以适配在清水泵、化工流程泵、中低压风机等设备上，不同工况下对叶轮的材质要求不同，模具的结构设计也预留了足够的收缩率余量，不管是采用铸铁、铸钢还是铸造不锈钢材质，都可以通过调整镶块的尺寸补偿不同材质的收缩偏差，保证最终成品的尺寸符合设计要求。模具的安装边界也适配常规的造型设备，上下模的安装尺寸、锁紧结构都和行业内通用的造型机匹配，不需要额外定制安装工装，就能直接投入批量生产，在模具的起模位置还做了一定的脱模斜度设计，在不影响铸件尺寸精度的前提下，降低起模时的阻力，减少铸件的起模损伤。

　　很多现场生产中遇到的叶轮铸件动平衡不合格问题，追根溯源往往是模具的定位偏差或者流道错位导致的，这套模具在设计时就把同轴度控制作为核心要点，从型腔的加工基准到合模定位结构，都统一以轮毂中心轴为基准，让整个叶轮的质量分布围绕旋转中心均匀分布，减少后续动平衡校正的工作量，甚至在精度控制到位的情况下，小尺寸叶轮可以减少动平衡校正的工序，直接降低生产的综合成本。另外，模具的流道表面粗糙度控制也是设计时重点考虑的内容，型腔表面做了抛光处理，让铸造出来的叶轮流道表面足够顺滑，减少介质在流道内的流动阻力，这一点对于输送高粘度介质的叶轮来说尤为重要，粗糙的流道表面不仅会增加流动阻力，还容易造成介质粘附，长期运行后会影响叶轮的动平衡。
