咖啡拉花爱心图案成型模具结构设计

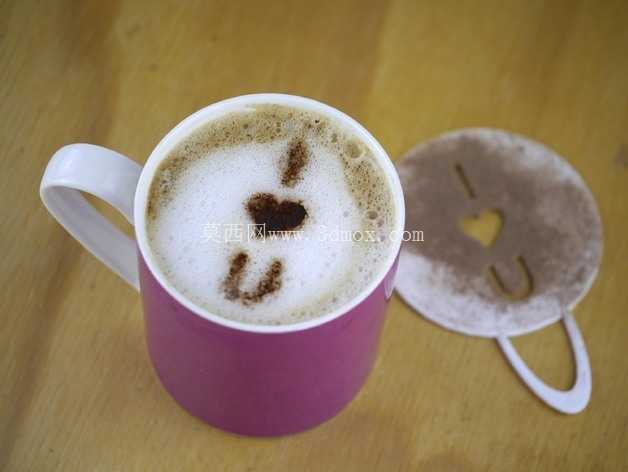

　　该模具主要应用于现制咖啡饮品的表面装饰工序，适配商用半自动咖啡机、家用意式咖啡机出品的奶咖类产品制作场景，在奶泡打发完成、咖啡液萃取结束后的表面装饰环节使用，能够帮助操作人员快速在奶泡表面筛出规整的爱心组合图案，降低手工拉花的技术门槛，统一门店出品的装饰视觉效果，减少操作人员的技能培训周期。从功能特性来看，模具采用薄型片状镂空结构，镂空区域对应I形、爱心形、U形三个连续图案，使用时将模具平置于咖啡杯口上方，距离奶泡表面预留2-3mm的间隙，避免模具直接接触奶泡破坏表层绵密结构，随后在模具表面均匀筛撒可可粉、抹茶粉或者肉桂粉，粉料透过镂空区域落在奶泡表面，移开模具后即可形成清晰规整的图案，相比手工用拉花针勾绘图案，成型效率提升60%以上，且图案一致性更强，不会出现手工操作的线条歪斜、图案变形问题。设计过程中首先考虑了咖啡杯的通用口径边界，目前市面常用的陶瓷咖啡杯口径集中在70mm-90mm区间，因此模具的有效覆盖直径设置为95mm，边缘预留10mm的手持握持边，既能够覆盖绝大多数常规容量咖啡杯的杯口，也不会因为尺寸过大导致操作时磕碰杯壁。模具的手持延伸柄长度设置为40mm，宽度15mm，操作时手指捏持延伸柄即可稳定固定模具位置，避免手部遮挡筛粉区域，也能防止手部距离杯口过近被咖啡蒸汽烫伤。

　　镂空区域的线条宽度经过反复验证设置为8mm，这个宽度下筛出的图案线条饱满清晰，不会因为线条过窄导致粉料堆积堵塞镂空孔，也不会因为线条过宽导致图案模糊缺乏辨识度，爱心图案的圆弧过渡处采用R3mm的圆角处理，没有尖锐棱角，既方便使用后的清洗擦拭，也避免粉料在尖角处残留堆积，影响后续使用的图案清晰度。模具整体厚度设置为0.8mm，采用食品级接触材料的设计要求，边缘做钝化磨边处理，没有锋利毛边，日常使用后可以直接用清水冲洗，镂空区域不会出现藏污纳垢的死角。考虑到实际使用场景中操作人员可能需要连续制作多杯饮品，模具的自重控制在15g以内，长时间手持操作不会产生明显的负重感，平置放置时也不会因为自重过大压塌奶泡表层。

　　在结构适配性上，模具的镂空图案中心与模具几何中心重合，放置时只要对准杯口中心，就能保证图案位于咖啡表面的视觉中心位置，不需要反复调整对位，降低操作复杂度。针对不同容量的咖啡杯，比如小容量的意式浓缩杯、大容量的拿铁杯，模具的镂空图案整体尺寸控制在60mm宽度范围内，即使在小口径杯上使用，图案也不会超出杯口范围，在大口径杯上使用时，图案位于中心区域，周围预留的奶泡白边也能形成自然的视觉层次感。设计时还考虑了模具的叠放收纳需求，整体为平面片状结构，多片模具可以直接叠放收纳在吧台的工具收纳盒中，不会占用过多的操作空间，延伸柄的统一朝向设计也方便操作人员快速拿取对应图案的模具。

　　从实际使用的工况来看，咖啡制作区域经常会接触热水、蒸汽，模具的结构设计没有复杂的拼接缝隙，一体成型的结构不会出现接缝处生锈、藏纳咖啡残渣的问题，日常维护只需要常规清洗即可，不需要特殊的保养工序。筛粉操作时，模具与奶泡表面的预留间隙经过验证，2-3mm的间隙既可以避免粉料在模具下方飘散导致图案边缘晕染，也能保证粉料垂直下落形成清晰的图案边缘，如果间隙过大，粉料下落过程中会出现飘散，导致图案边缘模糊，间隙过小则容易粘黏奶泡，破坏奶泡表层的平整结构。镂空区域的I、爱心、U三个图案的间距设置为5mm，筛粉完成后三个图案既不会连在一起，也不会间距过大显得松散，整体视觉比例协调，符合咖啡装饰的审美需求。
