数显游标卡尺辅助支撑定位工装结构

　　在机加工现场的尺寸抽检、精密零件的批量检测环节，手持游标卡尺尤其是数显卡尺长时间测量时，很容易因为手部晃动导致尺身倾斜，出现测量值偏差，尤其是测量长度超过150mm的工件外尺寸、或是需要反复比对台阶差的工序中，没有辅助支撑的卡尺很难保证测量基面与工件被测面完全贴合，不少一线检验员会临时用垫块垫在尺身下方，但适配性差，换不同规格卡尺就需要重新找垫块，效率极低。这套卡尺支撑结构就是针对这类现场测量痛点设计的，直接卡装在卡尺尺身的滑动部位两侧，不需要对卡尺本身做任何打孔、改装，不会破坏原有量具的精度，适配市面上主流的0-150mm、0-200mm量程的数显游标卡尺与普通带表卡尺。

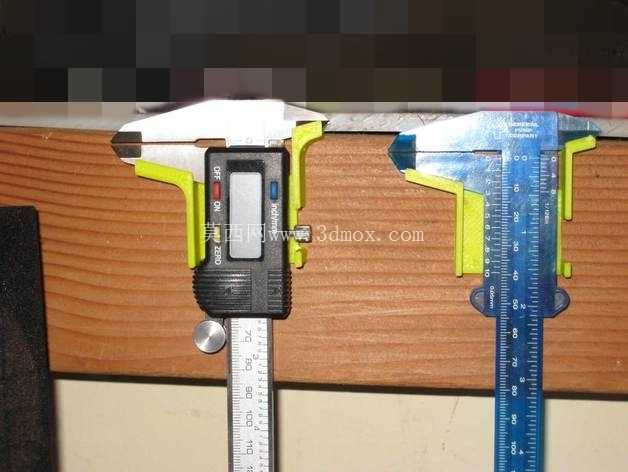

　　从结构设计来看，支撑件采用对称式悬臂卡扣结构，卡扣的内槽尺寸完全贴合卡尺尺身的侧边轮廓，安装时直接从尺身侧向推入即可卡紧，卡扣内侧做了0.2mm的微变形让位槽，采用具备一定弹性的工程塑料材质制作，卡装后不会刮花卡尺尺身的刻度层或是数显模块的外壳，同时能保证支撑件与尺身之间没有多余旷量，不会在测量时出现滑动移位。支撑的下端接触工作面的位置做了加宽的平底设计，接触面积比卡尺尺身本身的底面宽出12mm，当卡尺放置在工件表面、或是检验平台上测量时，两个对称的支撑脚会和卡尺的量爪测量面形成三个稳定的支撑点，让尺身始终保持与被测基面平行的状态，哪怕是单手推动尺框移动测量，也不会出现尺身尾部下沉、量爪翘起的问题。

　　在实际使用场景中，这套支撑结构可以覆盖多类测量需求：测量平板类零件的厚度差时，支撑脚贴住零件上表面，量爪向下伸出测量台阶高度，不需要额外扶持尺身就能保证测量轴线与台阶面垂直；测量轴类零件的外径时，支撑脚可以贴住轴的圆柱面做辅助定位，避免卡尺量爪歪扭导致的测量值偏大；在检验台做批量零件的快速抽检时，装上支撑的卡尺可以直接平放在台面上，随手拿取就能测量，不需要每次测量都调整手部握持姿势找水平，单批次测量的效率能提升近三成。设计时也充分考虑了不同卡尺的尺寸差异，卡扣的卡接位置做了5mm的上下调节余量，松开卡扣后可以沿着尺身方向滑动调整支撑的位置，针对不同长度的卡尺，可以把支撑调整到尺身重心附近的位置，保证放置时的平衡，不会出现头重脚轻倾倒的问题。支撑件的外形做了圆弧过渡处理，没有尖锐的棱角，不会在操作时划伤操作人员的手部，也不会刮碰到工件的已加工表面，对于表面粗糙度要求高的精密零件，也可以放心使用。

　　从安装边界来看，整套支撑安装完成后，超出卡尺尺身侧面的宽度单侧不超过8mm，不会在测量狭窄空间内的尺寸时与工件或是夹具发生干涉，支撑脚的底面与卡尺量爪测量面的平行度公差控制在0.02mm以内，不会因为加装支撑导致卡尺本身的测量基准出现偏移，完全不影响量具原有的测量精度。不同于市面上需要螺丝锁紧的卡尺辅助架，这套卡扣式支撑不需要额外工具就能完成拆装，检验人员可以根据测量需求随时装上或是拆下，不会给日常量具使用带来额外负担，在日常的量具存放时，拆下支撑也不会占用额外的工具箱空间。结构本身没有复杂的传动部件，整体为一体式注塑成型结构，长期使用也不会出现部件松动、磨损的问题，维护成本极低，适合生产现场检验工位、计量室精密测量等多个场景使用，能有效降低手持测量带来的人为误差，提升尺寸检测的一致性与准确性。
