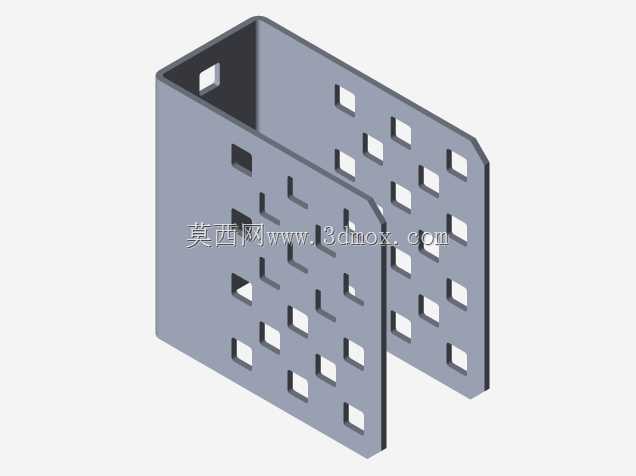

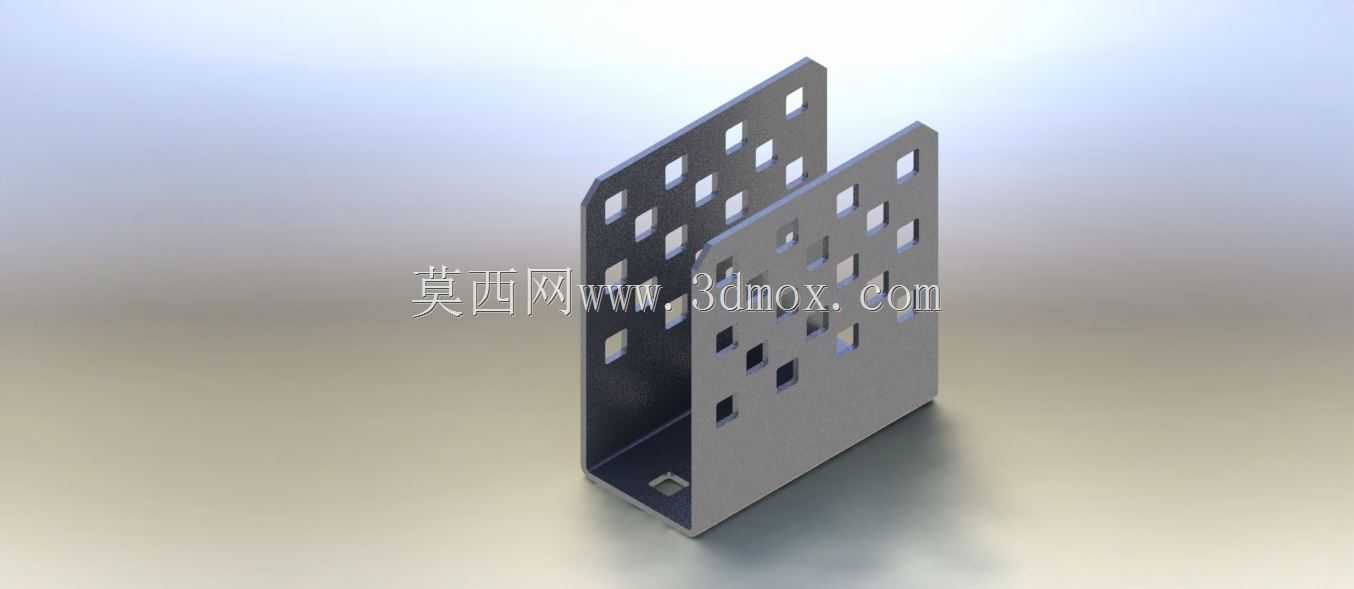

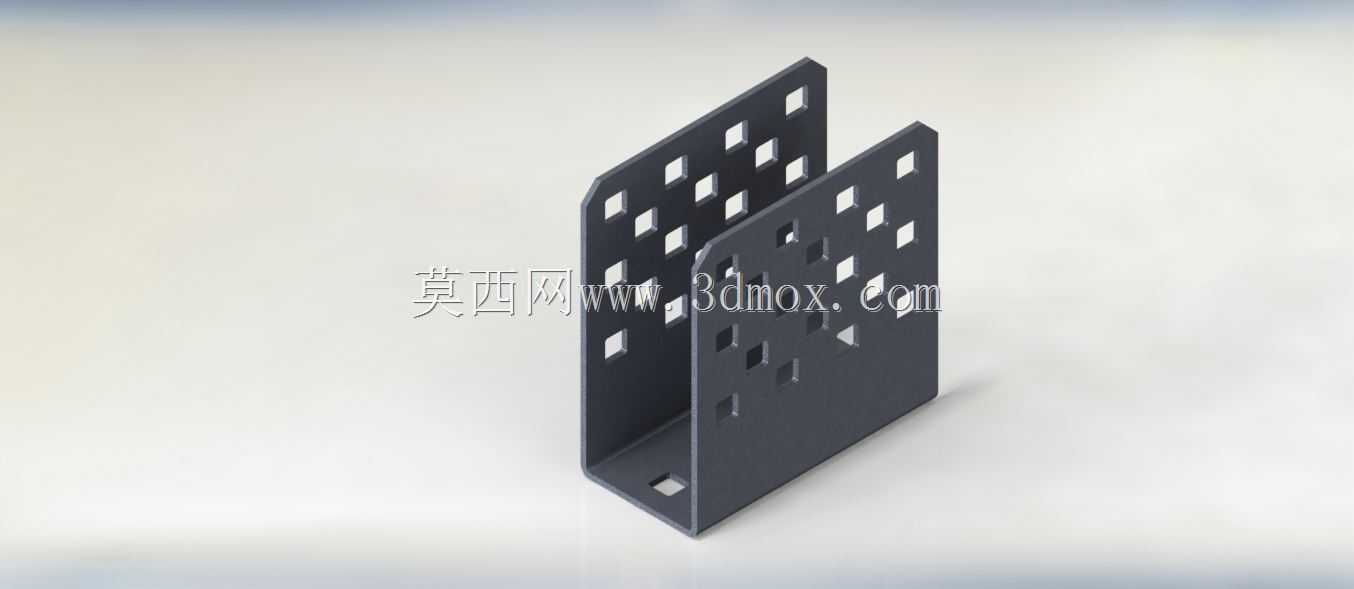

多孔折弯金属安装支架结构

日常做设备结构排布时，这类双立面多孔折弯金属件的使用场景非常广泛，不管是小型电控柜内的元件分层承托，还是自动化产线侧边的检测传感器安装支座，亦或是小型设备的内部走线固定架，都能看到这类结构的身影。很多刚接触钣金设计的工程师容易忽略这类零件的安装边界问题，实际落地时经常出现安装后与周边部件干涉、孔位对不上的情况，做这个结构的三维建模时，首先要明确的是安装面的贴合公差，折弯处的内R角要匹配所选板材的厚度，常规冷轧钢板折弯时内R取0.5到1倍板厚即可，避免折弯处出现应力集中开裂的问题。从结构本身来看，双立面垂直折弯的构型，相比单平面安装件能提供两个垂直方向的安装点位，立面上的阵列方孔不是随意排布的，横向孔距要匹配常用的工业安装标准，比如适配M4、M5规格的紧固件穿装需求，纵向孔位的间距要兼顾不同安装高度的调节需求，不管是安装小型的继电器、走线槽，还是固定小型的气动接头，都能找到对应的安装孔位，不用现场二次打孔。设计这类零件的时候，要先确认安装基底的尺寸，比如要固定在3030铝型材的立面上，那其中一个折弯边的宽度就要匹配铝型材的槽宽中心距，保证安装孔能对准型材的中心槽，不会出现孔位偏出型材安装面的问题。两个立面的折弯垂直度要控制在公差范围内，常规车间折弯加工能做到的垂直度公差在0.1mm每100mm边长，建模时要把这个公差带来的安装偏差考虑进去，比如两个立面连接的部件有同轴度要求时，对应的安装孔要做成长圆孔，抵消加工和装配带来的误差。很多人做这类钣金件的时候会忽略折弯边的避空，在折弯内角对应的位置，如果有其他零件的安装凸台，要提前在板材上切出避空位，不然装配时会出现两个零件贴不平的情况。这个结构的底部折弯边是主要的承力面，和安装基底贴合的面要保证平面度，不能有明显的折弯翘曲，所以建模时要标注清楚平面度公差要求，避免加工出来的零件放不稳。立面上的方孔除了穿装紧固件，还可以用来走细规格的线缆，或者作为通风散热的过孔，当这个支架用来安装发热的小型电气元件时，这些均匀排布的方孔能形成空气对流通道，带走元件工作产生的热量，不用额外设计散热结构。实际选型使用的时候，要根据承载的重量选择板材厚度，如果只是承托重量在5kg以内的小型元件，用1.5mm厚的冷轧钢板表面喷塑即可；如果承托重量更大，或者有一定的振动工况，就要选2mm甚至2.5mm厚的板材，同时在折弯处增加压筋结构，提升整体的结构刚性，避免长期受力出现折弯变形。安装的时候，固定基底如果是钣金机柜的内壁，要提前确认机柜内壁的加强筋位置，不要把支架的安装孔打在加强筋上，不然紧固件无法锁紧；如果是安装在铝型材框架上，要搭配对应的T型螺栓和法兰螺母，保证连接的可靠性，避免设备运行时的振动导致支架松动。另外这类零件的边缘都要做倒角处理，建模时不要留下锋利的锐边，不然现场安装的时候容易划伤操作人员，也容易刮破穿装的线缆外皮，造成安全隐患。两个立面的连接处，不要做完全的直角尖角，要留微小的工艺缺口，避免折弯时材料挤压出现鼓包，影响两个立面的平面度。很多新手建模时直接把两个面做垂直相交，没有考虑钣金折弯的工艺缺口，实际加工出来的零件在折弯处会有明显的材料凸起，导致和其他贴合面安装时出现缝隙。这类结构看似简单，实际在工业现场的使用频率非常高，小到桌面级的小型实验设备，大到大型产线的局部辅助安装，都能用到这类双立面多孔折弯支架，建模时把工艺细节、安装边界、公差配合都考虑到位，才能让加工出来的零件直接能用，不用现场返工修配。
