台式手动夹持虎钳结构设计方案

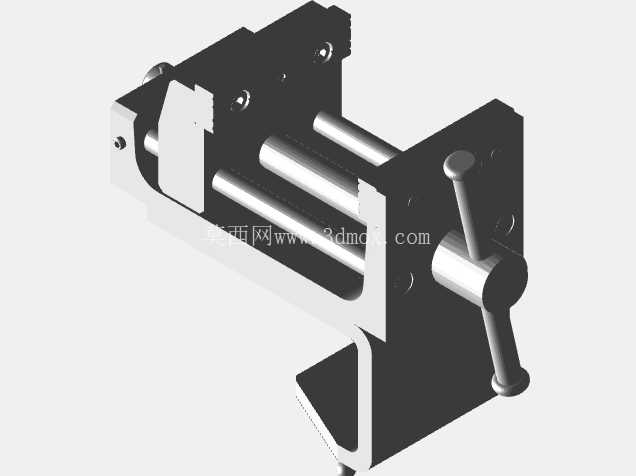

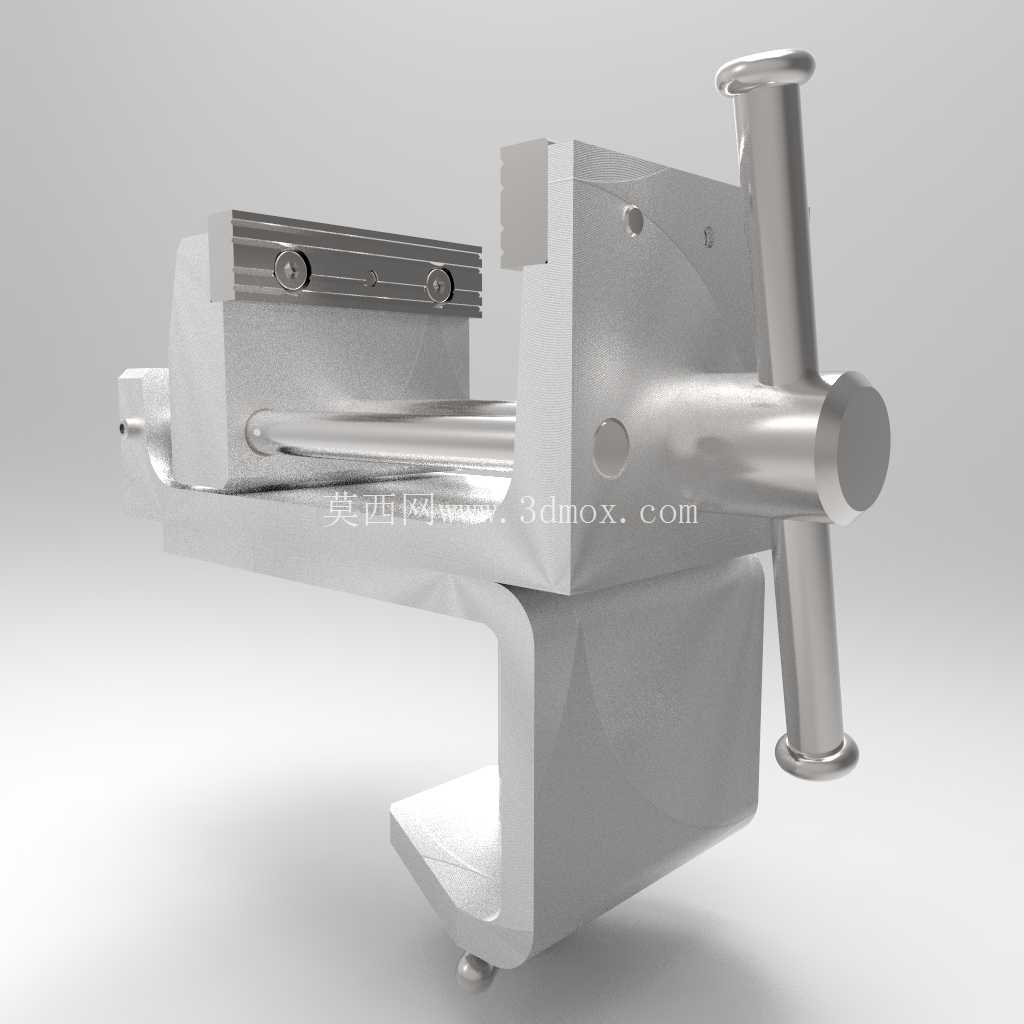

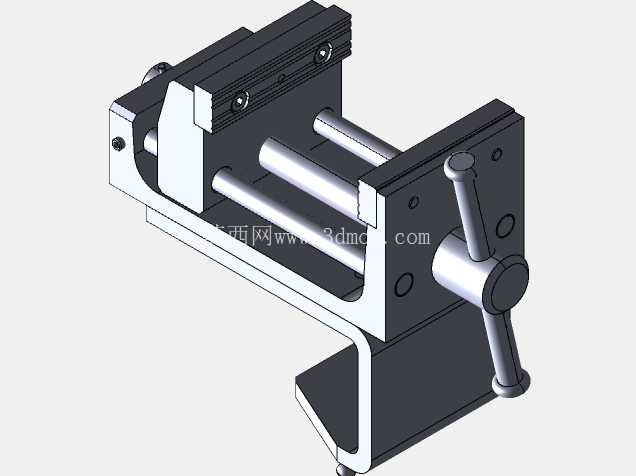

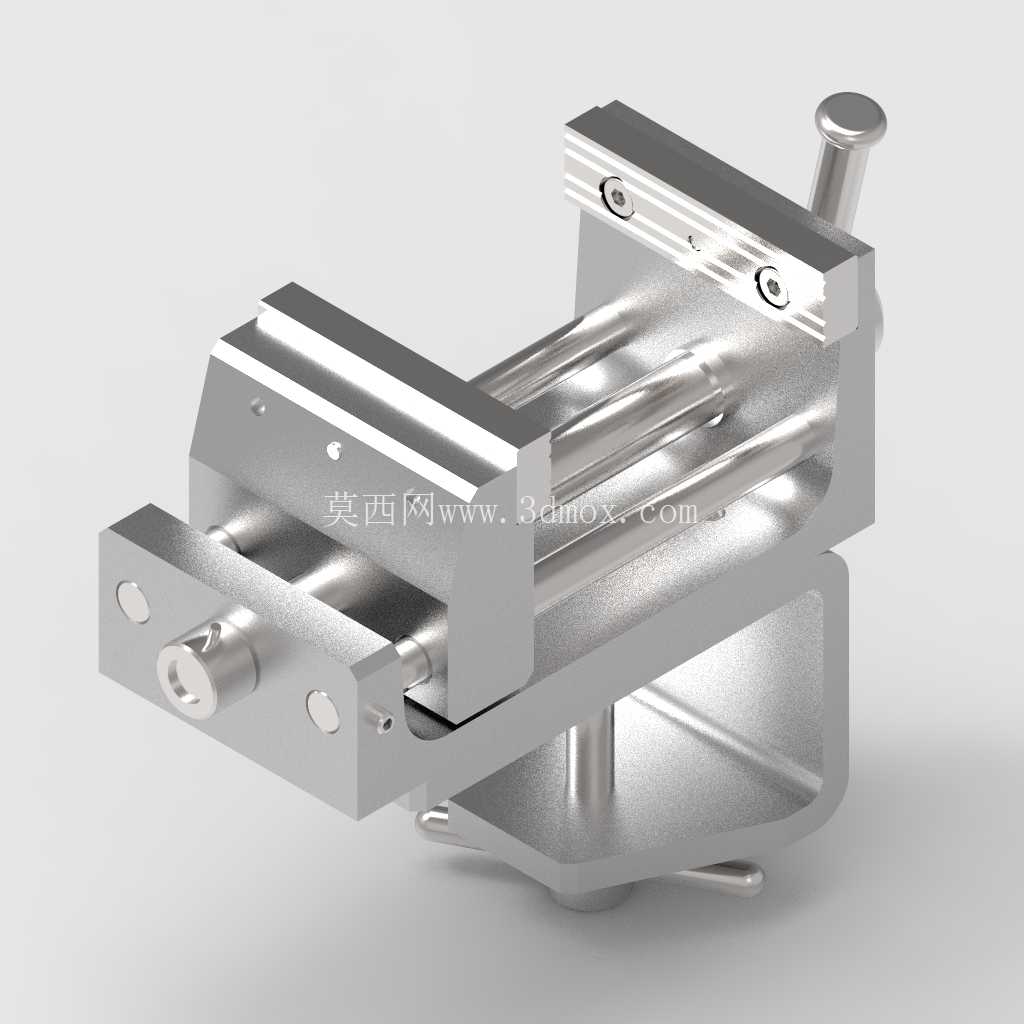

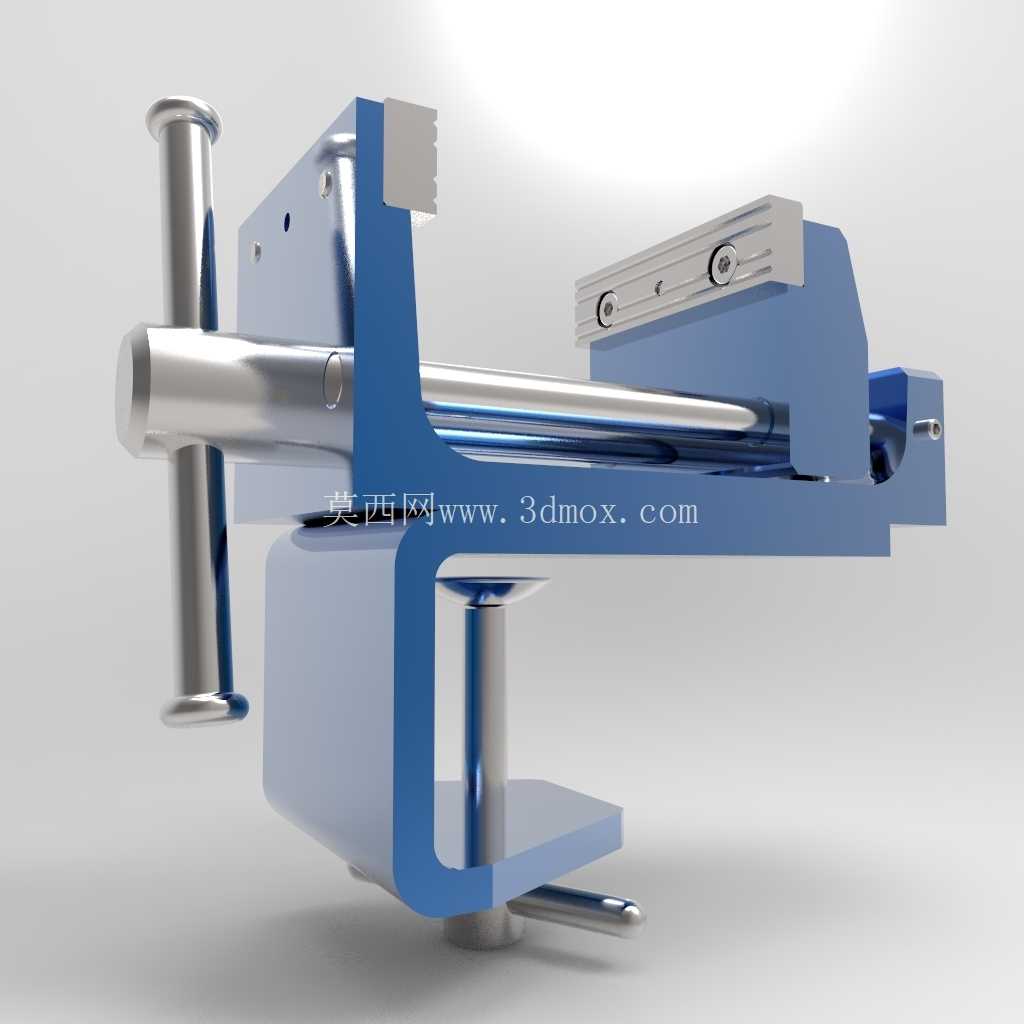

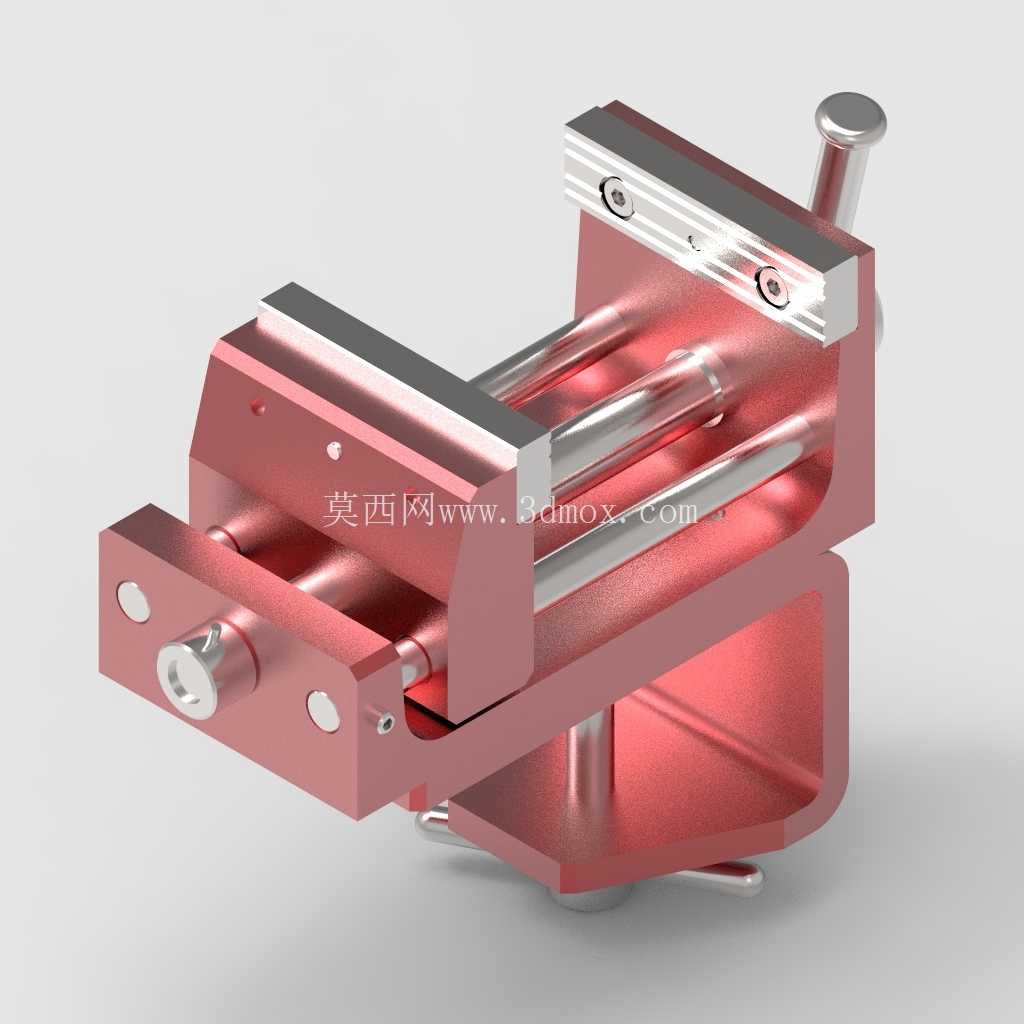

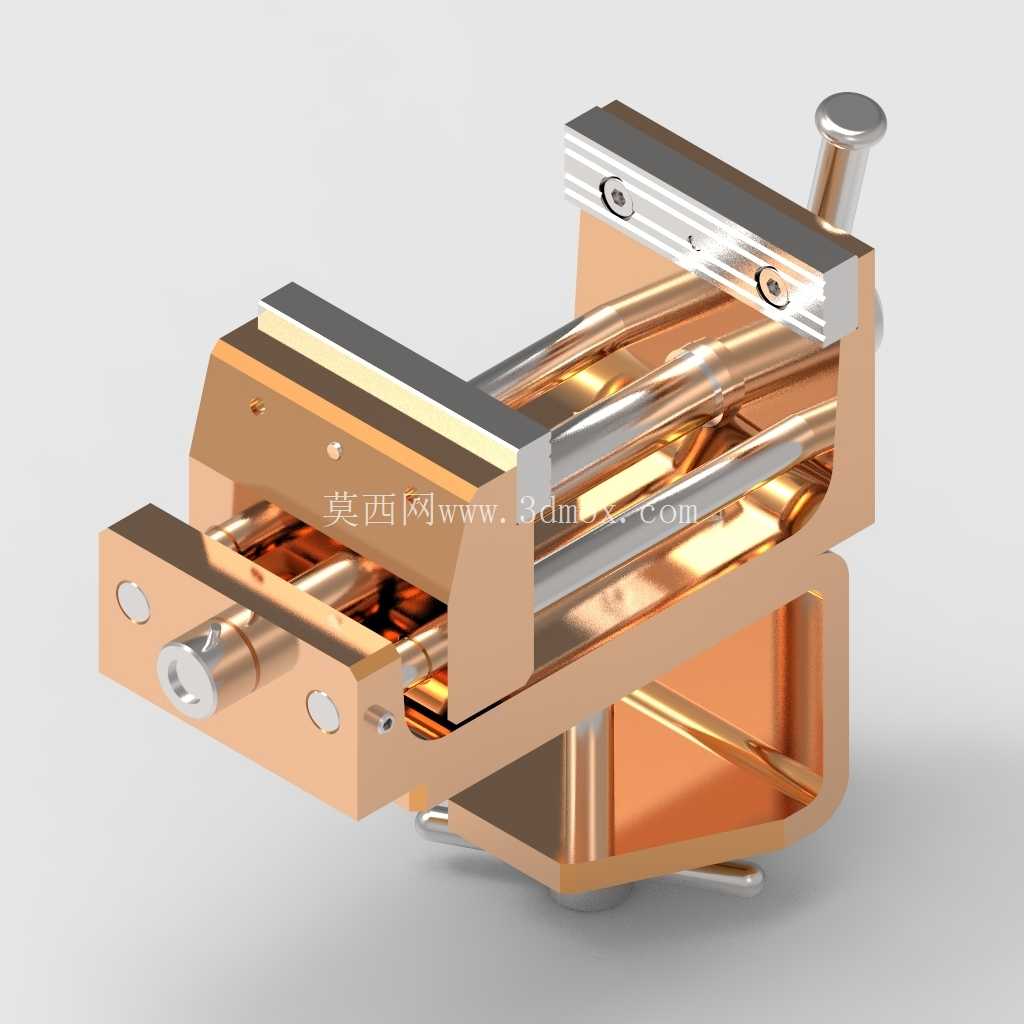

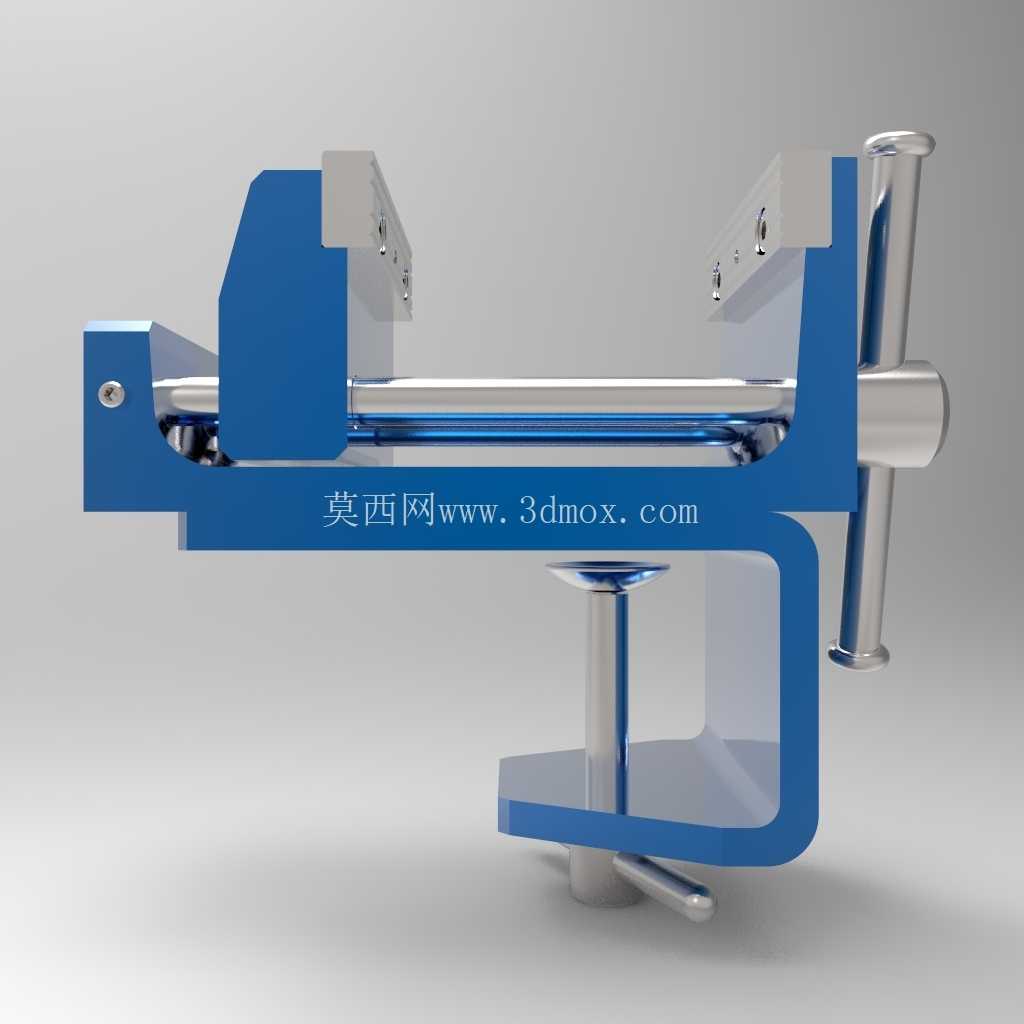

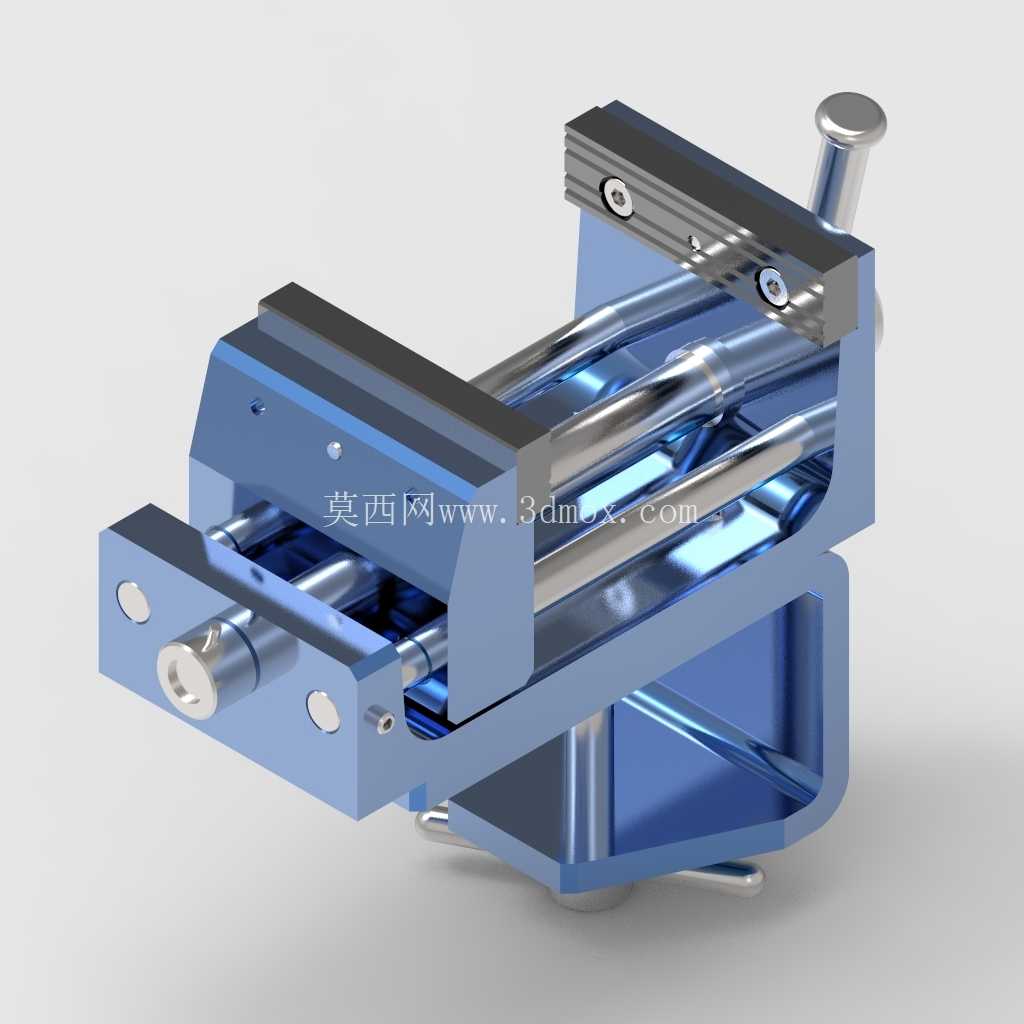

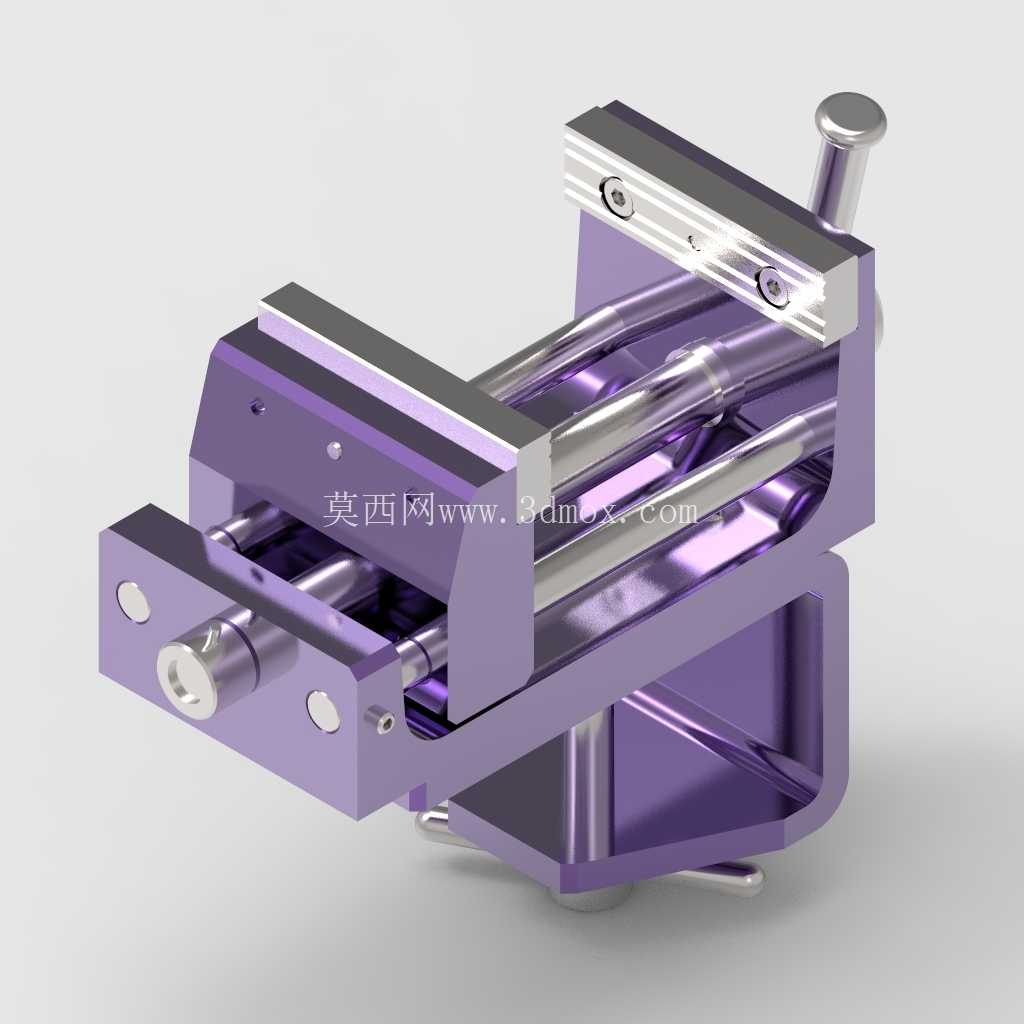

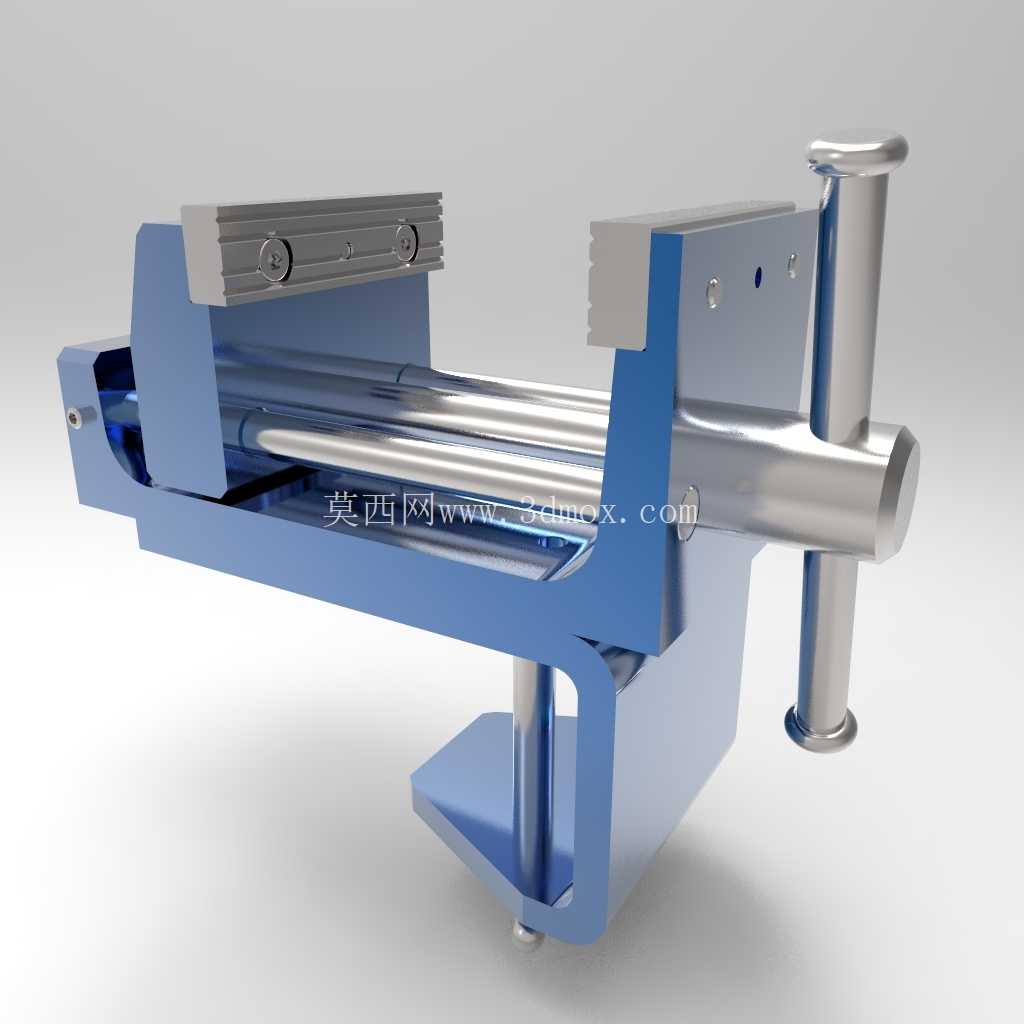

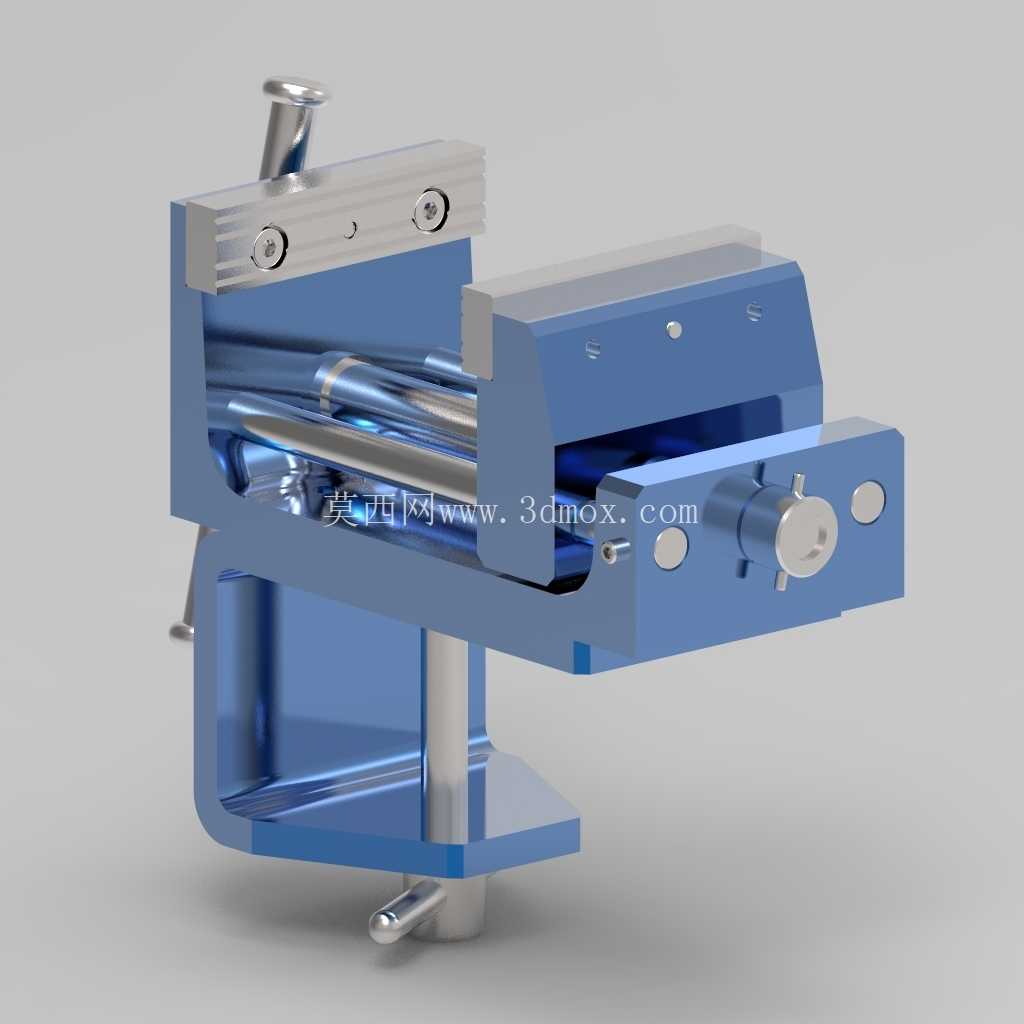

　　这款手动虎钳主要面向小型工件的夹持作业场景，在金工实训、小型零件修配、模型制作、精密小件打磨钻孔等工况下都能适配，日常工位上用来固定厚度在夹持行程范围内的金属、塑料、木质工件，避免加工过程中工件移位导致的加工误差或者安全隐患。从结构设计来看，整体采用C型床身作为主体承载结构，这种结构的优势在于开口侧操作空间充足，操作人员可以从三个方向接触被夹持工件，不会被框架结构遮挡加工路径，床身底部设置了两个垂直方向的定位支脚，既可以通过螺栓将虎钳固定在工作台台面上，也能适配快换工装板的定位孔，实现工位间的快速转移安装。

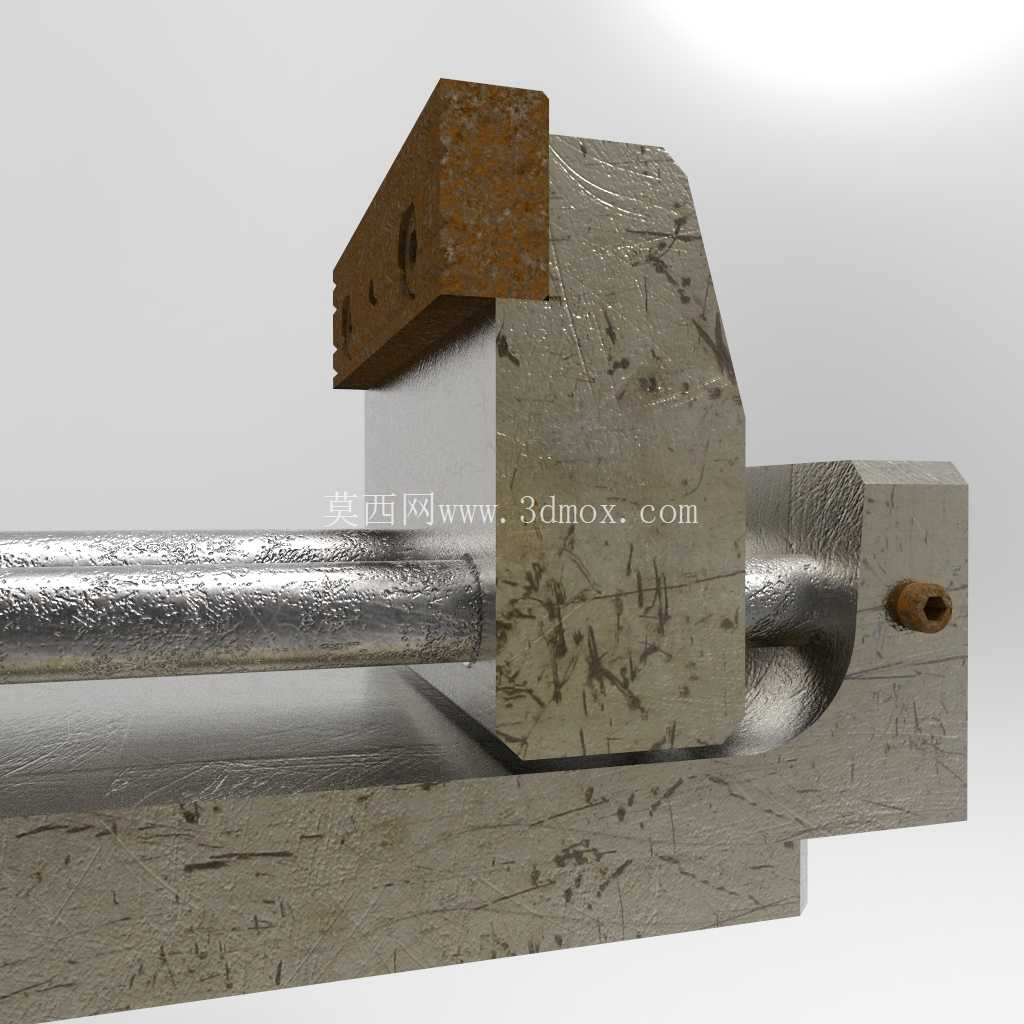

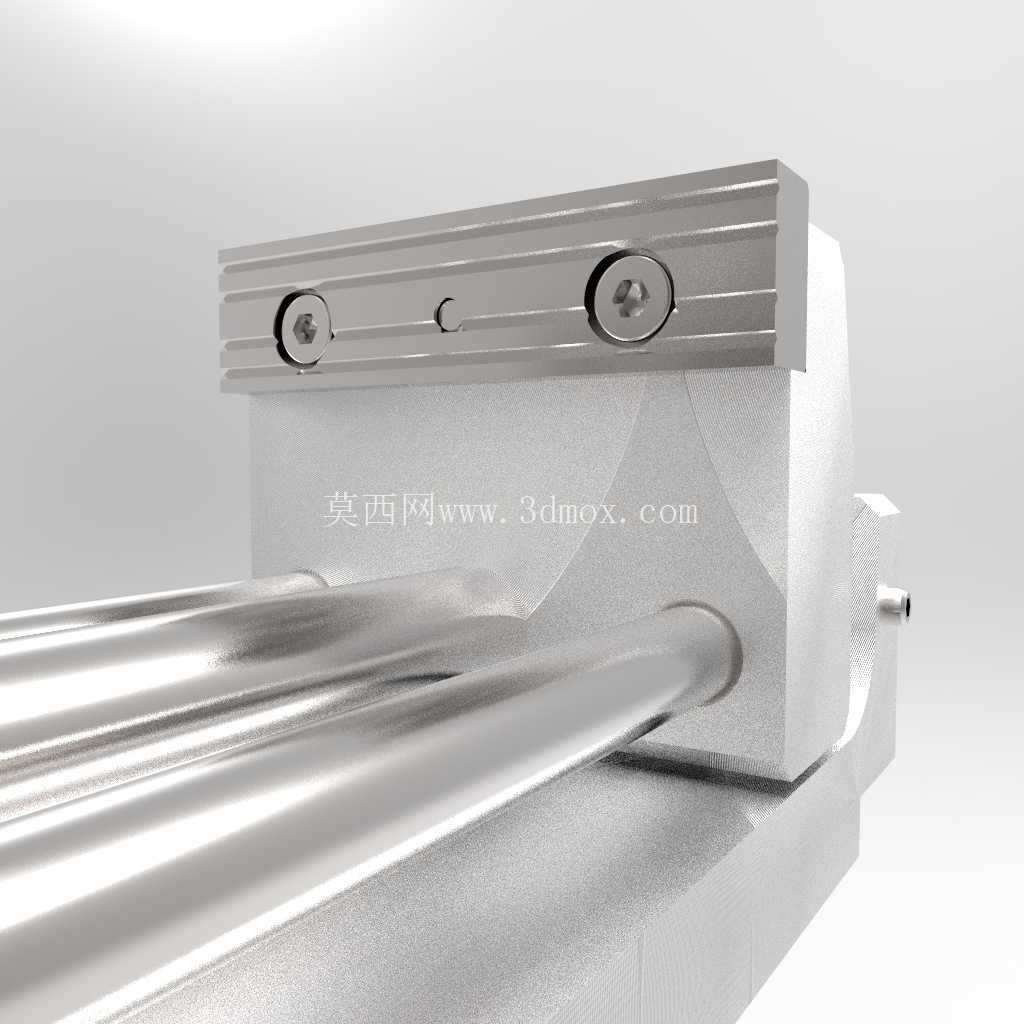

　　传动部分采用梯形丝杠副作为夹紧动力传递结构，丝杠一端设置了横向转动手柄，操作人员通过转动手柄带动丝杠旋转，驱动活动钳身沿固定导轨做直线往复运动，梯形丝杠具备自锁特性，当夹紧力达到作业需求后停止转动手柄，钳身不会因为工件的反作用力自行松脱，不需要额外设置锁止机构就能保持夹持状态的稳定性。活动钳身与固定钳身的夹持面都做了平面度处理，保证夹持时工件受力均匀，不会因为夹持面凹凸导致工件局部应力集中出现夹伤变形的情况，针对异形工件的夹持需求，钳口位置预留了可拆卸钳口板的安装螺孔，可以根据加工需求更换带V型槽、软质垫层的不同钳口配件，适配圆柱形工件、易刮伤表面工件的夹持需求。

　　从安装边界来看，整体横向最大尺寸控制在常规工位操作的舒适范围内，钳身最大开合行程可以覆盖绝大多数小型加工件的夹持厚度需求，丝杠伸出端的长度经过优化，不会在钳身完全打开时超出床身侧面过多，避免工位上人员走动时剐蹭引发安全问题。床身侧面设置的辅助定位挡块，可以在批量加工相同尺寸工件时做定位基准，减少重复装夹的对刀时间，提升小批量加工的作业效率。导轨部分采用一体式铣削成型的导向结构，和床身本体为同一毛坯加工而来，相比装配式导轨具备更好的结构刚性，在承受较大夹紧力时不会出现导轨变形导致的活动钳身卡滞问题，日常维护只需要定期在导轨接触面和丝杠螺纹处涂抹润滑脂，就能保证长时间使用的操作顺畅度。

　　钳身的受力结构经过受力路径优化，夹紧力从活动钳身通过丝杠传递到床身尾部的支撑端，整个受力路径上的截面厚度都做了加强处理，在最大夹紧力工况下不会出现床身张口变形的情况，保证夹持精度的长期稳定性。针对不同的安装场景，底部的支脚既可以适配台式安装的螺栓孔位，也可以加装快速夹钳配件，将虎钳临时固定在临时作业的台面上，不需要打孔安装就能满足外出维修、临时加工的使用需求。操作手柄的长度经过人机工程优化，转动时的力臂长度可以让操作人员不需要借助加力杆就能达到足够的夹紧力，同时避免手柄过长导致转动时操作空间需求过大的问题，手柄两端设置了防滑挡边，转动施力时手部不会从手柄上滑脱。整体结构没有多余的复杂零部件，所有活动部件都做了防脱落设计，日常使用过程中不会出现零件掉落丢失的情况，适合实训场地、小型维修工位、个人加工工作室等多种场景使用，在进行钻孔、打磨、锉修、小零件装配等作业时，都能提供稳定可靠的工件固定支撑，减少手持工件作业带来的精度误差和安全风险。
