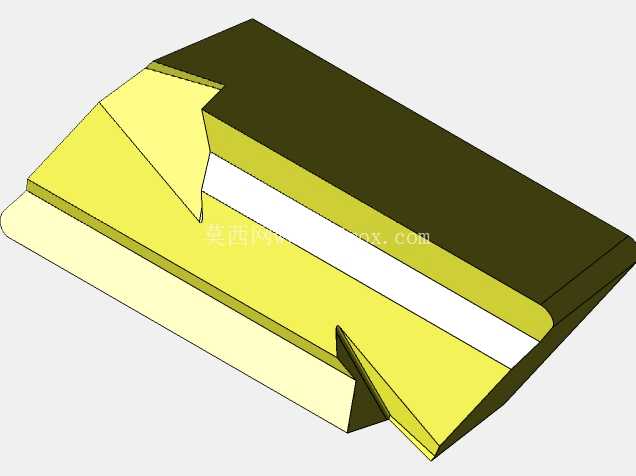

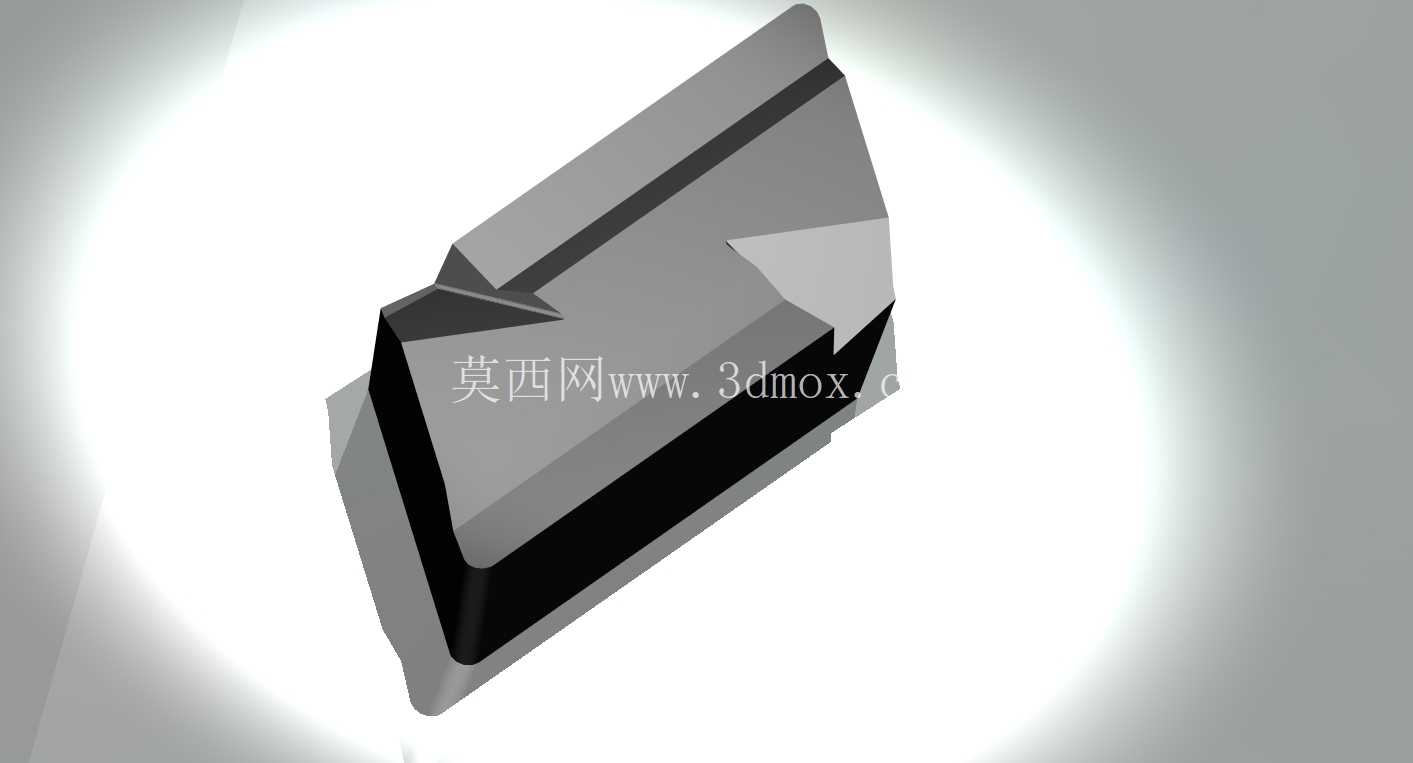

KNUX160405L11硬质合金车削刀片结构设计

　　这款硬质合金车削刀片主要适配数控车床、普通卧式车床的外圆、端面及仿形车削工序，在批量金属切削加工场景中，可完成碳钢、合金钢、不锈钢等多种常见金属材料的连续与轻断续切削作业，是机械加工车间切削环节的核心消耗类刀具部件。刀片采用KNUX系列经典的菱形带断屑槽结构，刀尖角为55度，这种角度设计能够在保证刀尖强度的前提下，获得更小的切削抗力，尤其适合细长轴类零件的加工，可有效降低工件让刀变形量，提升加工尺寸精度。从结构设计逻辑来看，刀片的定位面采用多面贴合设计，与配套刀杆的定位槽配合时，可实现X、Z两个方向的精准限位，重复定位精度控制在0.02mm以内，换刀时无需重新对刀即可快速恢复加工精度，大幅减少批量加工过程中的辅助停机时间。

　　刀片的断屑槽型经过针对性优化，槽型的前角、倒棱宽度与排屑导流面经过切削仿真验证，在进给量0.1-0.4mm/r、切削速度120-250m/min的常规参数区间内，可将切屑折断为C型或短螺旋型，避免长切屑缠绕工件、刀具，既能够保障加工表面粗糙度稳定在Ra1.6-Ra3.2区间，也能降低操作人员清理切屑的安全风险。刀片的刃口做了0.05mm左右的钝化处理，可有效减少硬质合金刃口的微观崩缺，提升刀片抗冲击性能，在面对毛坯表层氧化皮、轻微断续切削工况时，不会出现早期崩刃失效，相比未钝化的同类型刀片，使用寿命可提升20%左右。

　　从安装边界尺寸来看，刀片的内切圆直径为16mm，厚度为4.76mm，刀尖圆弧半径为0.5mm，左侧切削刃的有效切削长度为11mm，配套使用的刀杆需匹配KNUX1604系列的压紧式或杠杆式夹紧结构，安装时刀片底面与刀杆定位面的贴合率需达到90%以上，避免因贴合不实导致切削过程中刀片碎裂。在实际加工应用中，这款刀片的左向切削结构尤其适合轴类零件的台阶面、退刀槽相邻外圆的反向走刀加工，无需调整刀架角度即可完成相邻特征的连续加工，减少工序周转。硬质合金基体的材质选用钨钴类添加少量碳化钽的牌号，兼顾了硬度与韧性，红硬性能可满足高速切削时的温度要求，在连续切削45号钢时，切削温度达到800摄氏度仍可保持刃口硬度不出现明显下降。

　　设计过程中针对刀片的夹紧受力点做了应力分布优化，将夹紧力的作用点设置在刀片支撑面的正上方区域，避免夹紧时刀片产生附加弯曲应力，减少装夹导致的刀片碎裂概率。刀片的表面做了抛光处理，可减少切屑流过前刀面时的摩擦阻力，降低切削力同时减少积屑瘤的产生，提升加工表面的光洁度稳定性。在仿形车削场景中，55度的菱形刀尖可深入零件的狭小夹角区域，完成普通90度刀片无法加工的内凹轮廓、小角度斜面特征，拓展了单把刀具的加工覆盖范围，减少加工过程中的换刀次数，提升设备综合加工效率。
