小型铣床配套Shopvac吸尘转接头结构

在小型机加工车间的日常作业中，铣床切削产生的金属碎屑与粉尘清理一直是影响操作效率与工位整洁度的核心痛点，尤其是Sieg X3这类小型立式铣床，工作台空间紧凑，常规工业吸尘设备的接口无法直接适配工位安装需求，往往需要操作人员在加工间隙手动清理切屑，既耽误加工节拍，也容易因切屑飞溅造成安全隐患。这款适配接头的设计，正是瞄准小型加工场景的吸尘适配缺口，解决Shopvac家用/小型工业吸尘器与铣床工作台的对接问题。

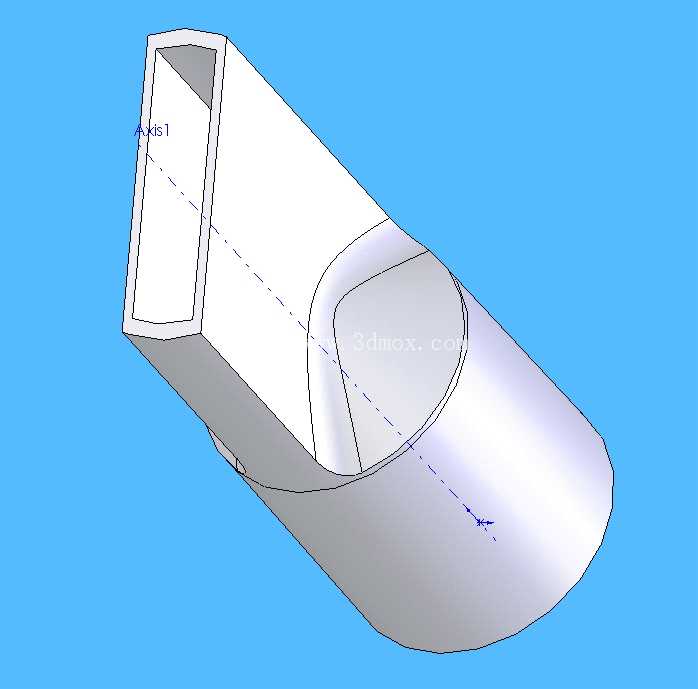

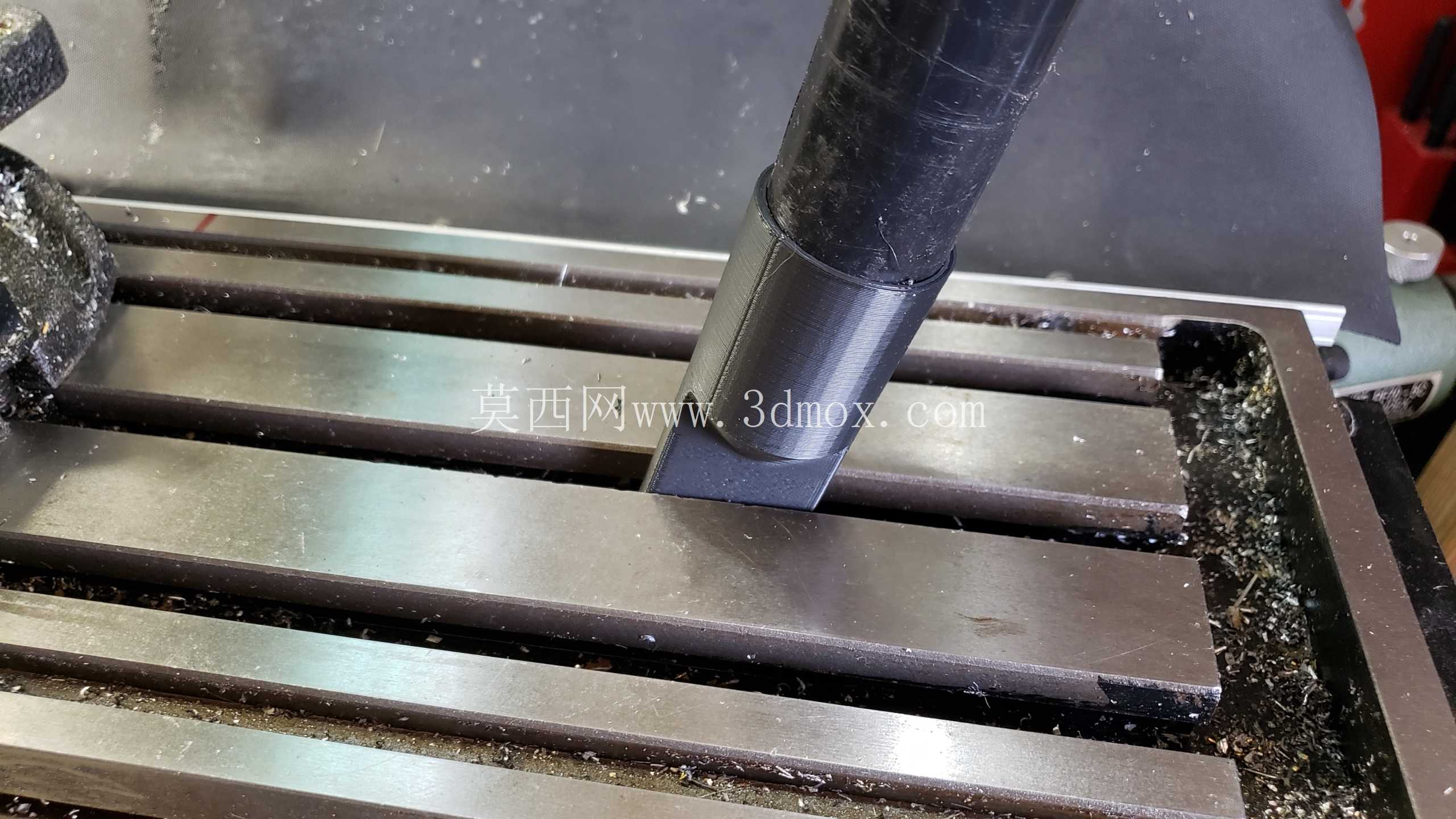

从实际安装边界来看，接头的喷嘴端严格按照12毫米的工作台槽宽设计，能够直接嵌入铣床工作台的T型槽预留安装位，不需要额外打孔或者加装固定夹具，安装时只需要将喷嘴端对准工作台槽位推入，就能依靠结构本身的贴合度实现初步固定，配合工作台原有压块结构即可完成稳固安装，不会在吸尘过程中因为气流拉扯出现移位。接头的另一端采用锥形耦合结构，完全匹配1.2英寸软管的Shopvac吸尘器接口，锥形面的设计能够在软管套入后形成自紧效果，设备启动后负压会进一步让接口贴合更紧密，避免吸尘过程中出现漏风、掉管的问题。

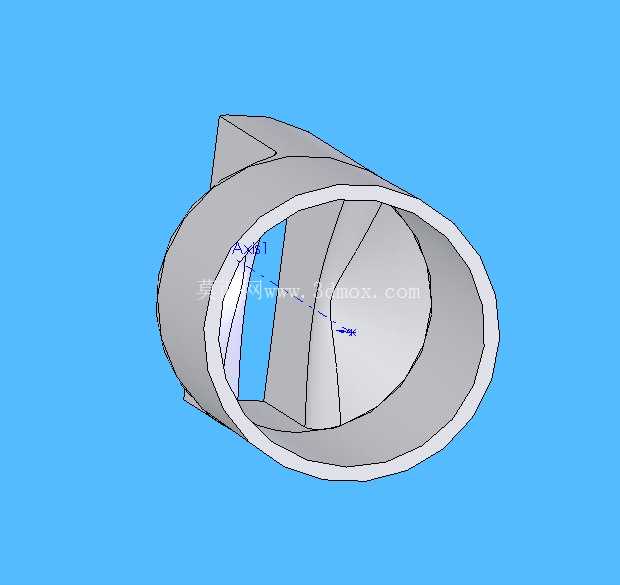

设计过程中首先考虑的是工位的空间避让问题，小型铣床的工作台行程有限，接头安装后不能干涉铣头的走刀路径，也不能影响工件的装夹操作，因此整体结构采用斜向过渡的流道设计，从方形的喷嘴端到圆形的软管连接端，采用顺滑的曲面过渡，既保证气流通道没有直角死角，避免碎屑在接头内部堆积堵塞，也让整体结构的外轮廓完全处于工作台侧面的安全空间内，即使是工作台走到极限行程位置，接头也不会和床身、铣头部分发生碰撞。流道的截面变化经过反复调整，从方形端到圆形端的过渡段没有出现截面突变，能够保证吸尘气流的流速稳定，12毫米宽度的喷嘴开口刚好对准铣刀加工的核心区域，切削产生的切屑会被气流直接吸入，不会向四周飞溅。

从实际使用场景来看，这款接头不需要对原有铣床和吸尘器做任何改装，属于即插即用的适配配件，对于小型加工门店、个人DIY工坊这类没有配备中央吸尘系统的场景来说，能够直接利用现有小型Shopvac吸尘器完成工位除尘，不需要额外采购专用工业吸尘设备，大幅降低了工位除尘的改造成本。结构本身采用等壁厚设计，壁厚控制在2毫米左右，既保证了足够的结构强度，在日常磕碰、软管拉扯下不会出现开裂变形，也不会因为壁厚过大造成整体重量超标，长时间安装在工作台上也不会增加工作台的负载，影响工作台的移动精度。

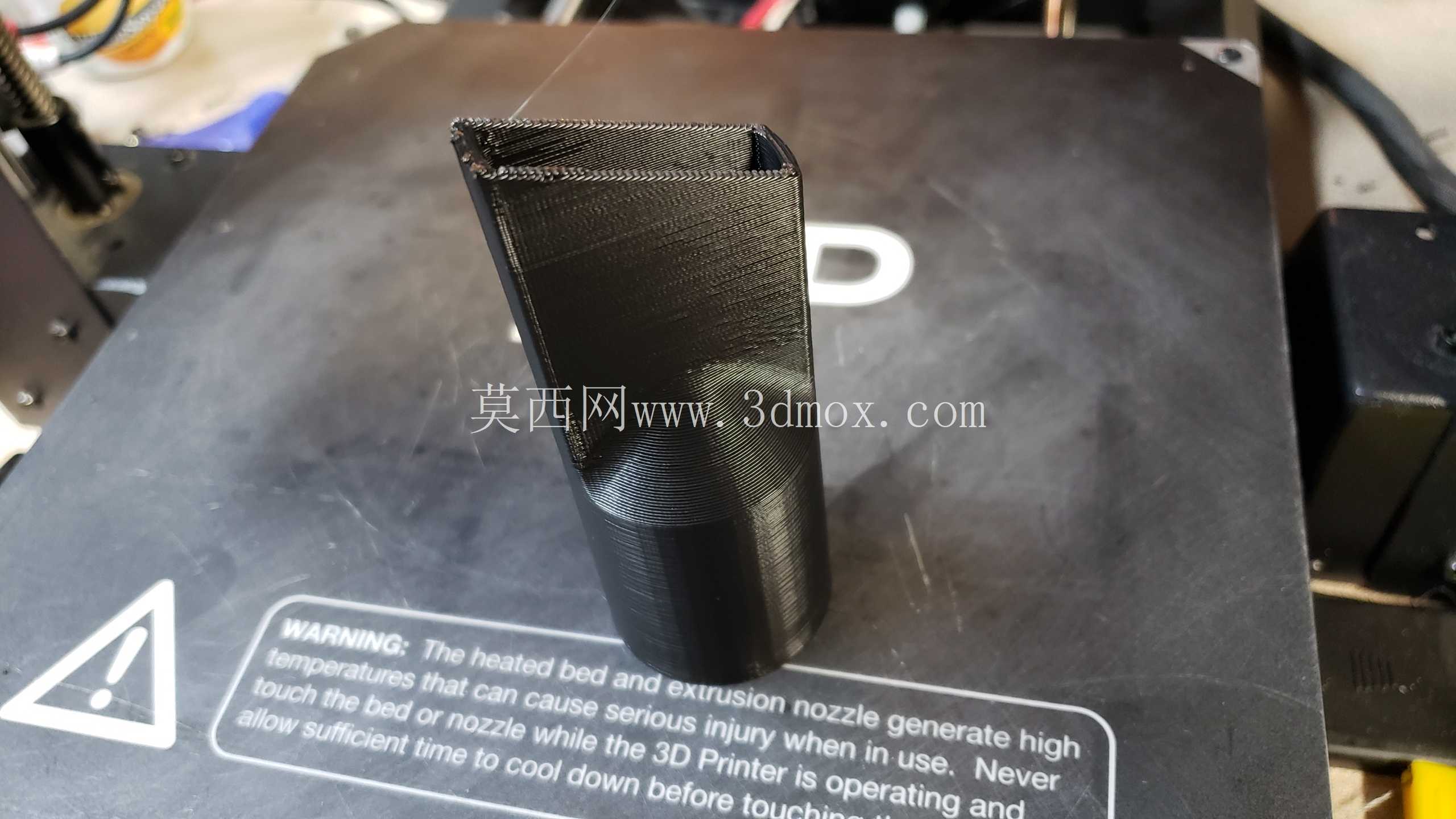

在细节设计上，接头的方形喷嘴端边缘做了小角度倒角，安装时能够顺利嵌入工作台槽，不会因为边缘毛刺卡滞在槽口位置；锥形连接端的外表面做了细微的防滑纹路处理，软管套入后摩擦力更大，即使工人不小心拉扯到软管，也不会轻易从接头上脱落。流道内部的曲面全部做了顺滑处理，没有凸起或者凹陷的结构，金属碎屑、塑料切屑经过时不会出现勾挂堆积，日常使用完只需要反向吹一下就能清理干净内部残留的碎屑，不需要拆开维护。

对于小型加工场景来说，这类适配配件往往没有现成的标准件可以采购，不同型号的铣床工作台槽宽、不同品牌的吸尘器接口尺寸都存在差异，这款接头的设计逻辑完全围绕现有设备的实际尺寸展开，没有冗余的结构，所有尺寸都严格匹配对应设备的安装边界，既满足了工位除尘的实际需求，也没有额外增加使用成本，是小型机加工工位辅助配件的典型实用化设计思路。
