适配小型铣床的改装式夹持虎钳结构

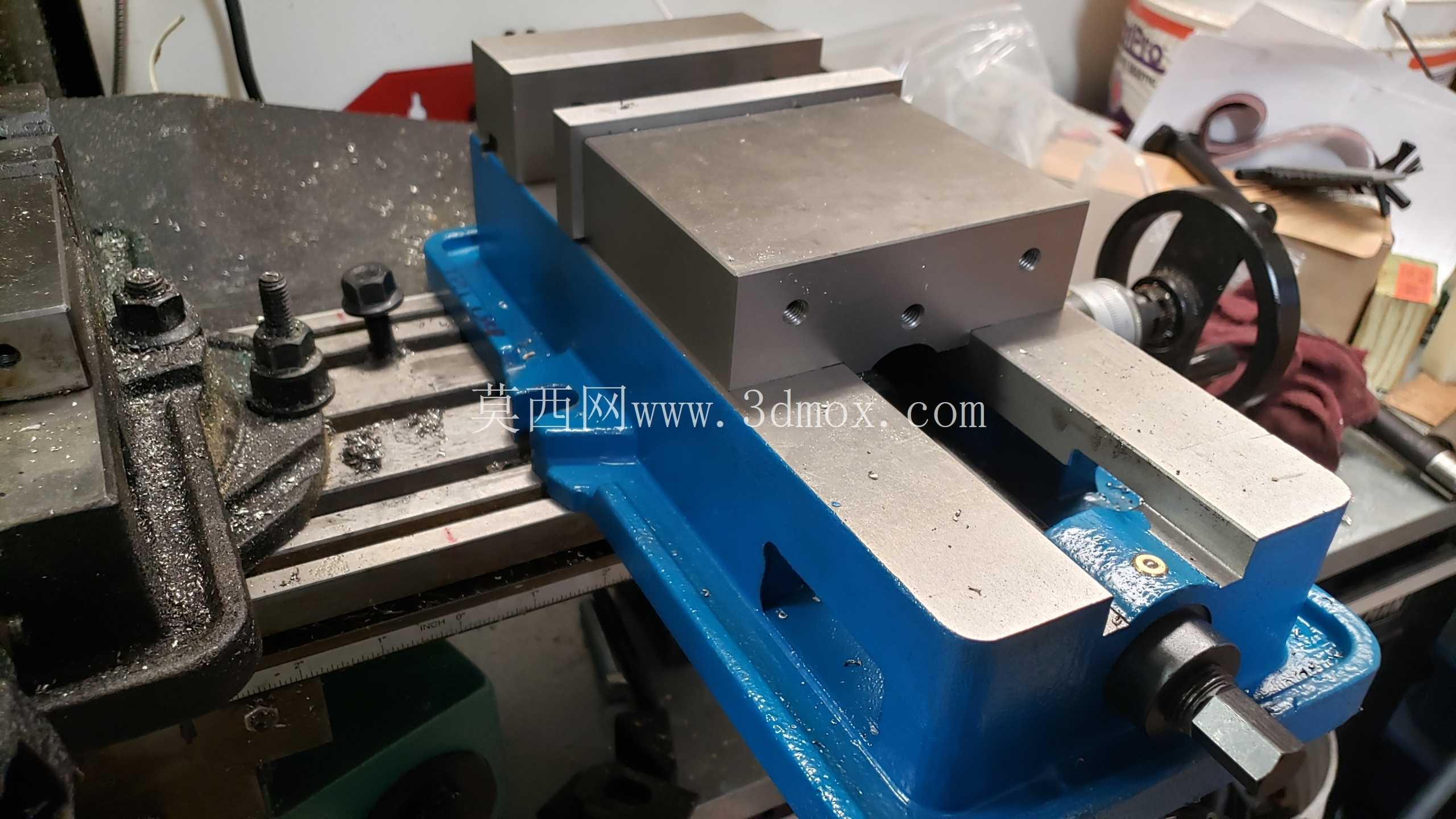

　　在小型立式铣床的日常加工作业中，台虎钳作为核心夹持工装，其安装适配性、夹持稳定性直接决定小件加工的精度与操作效率。常规量产的5英寸规格虎钳虽然夹持行程充足，但底座悬垂部分占比过大，安装到Sieg X3这类小行程铣床工作台时，只能卡在最边缘的T形槽位置，不仅大幅压缩工作台可用加工行程，钳体单侧受力时还容易出现微小偏转，加工薄壁件、小尺寸异形件时的防转能力不足，很容易因为切削力波动导致工件移位，出现尺寸超差甚至打刀的问题。

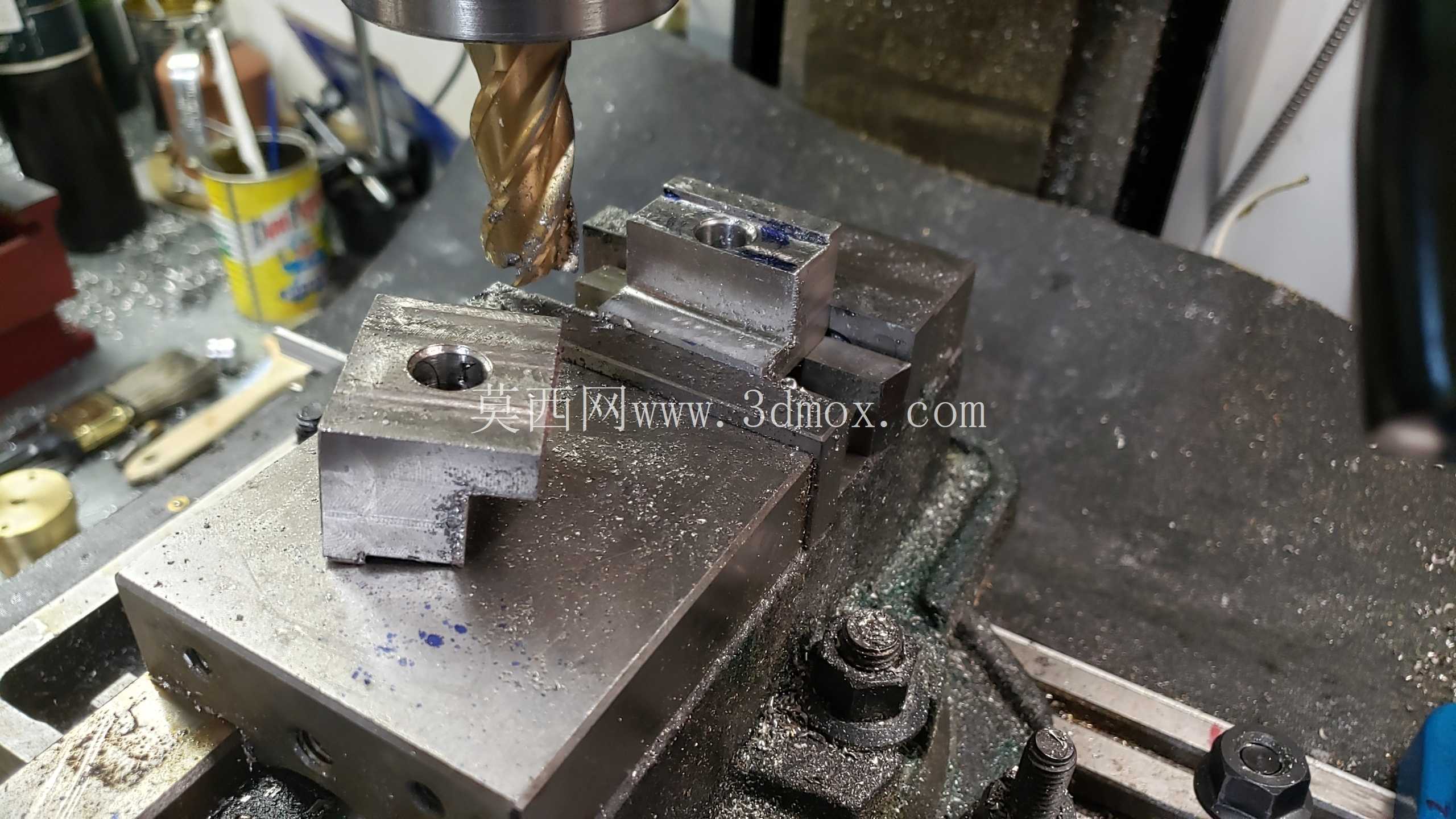

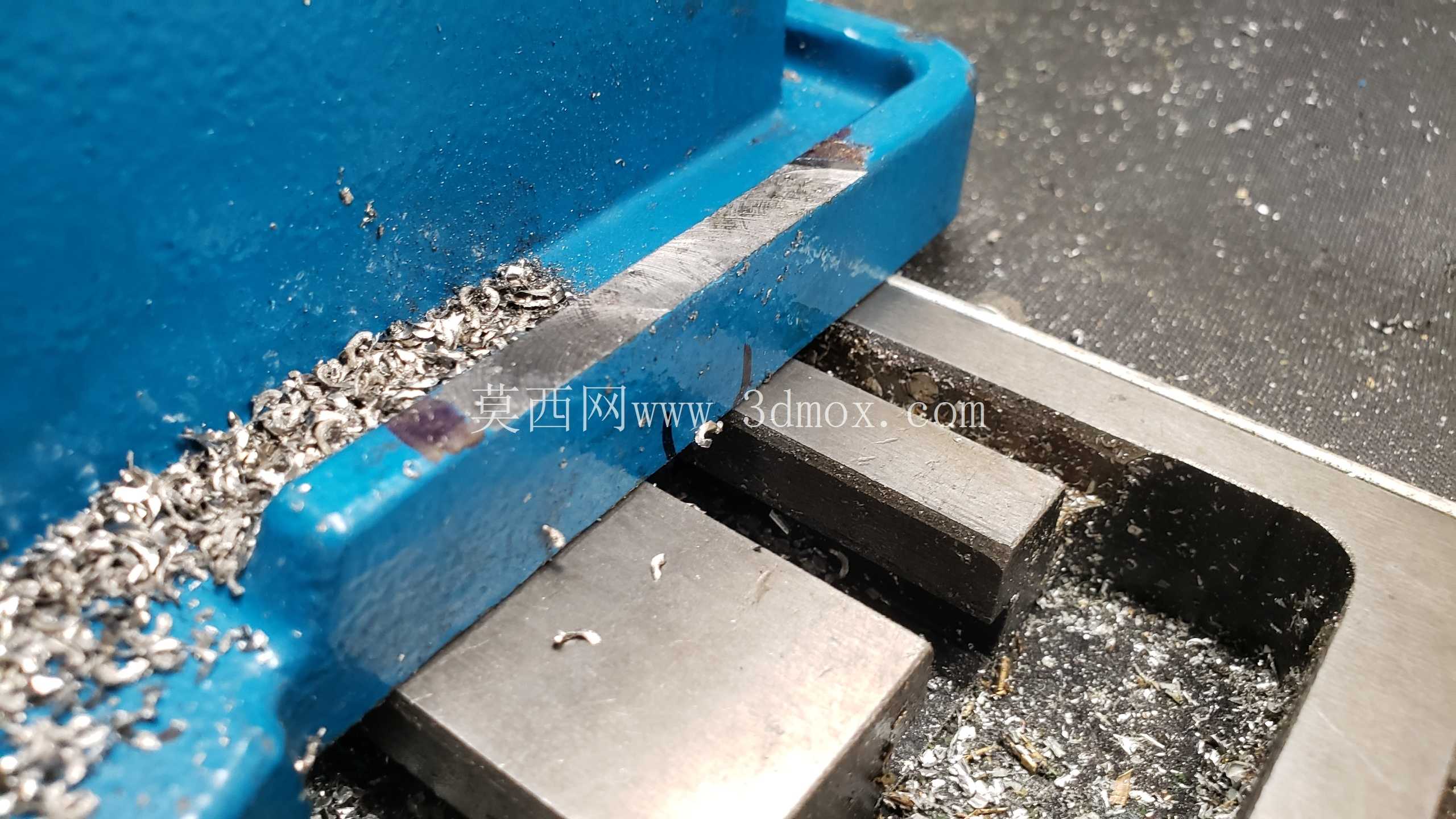

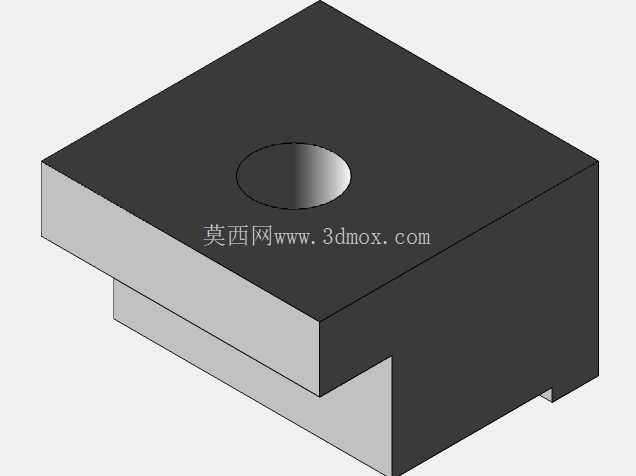

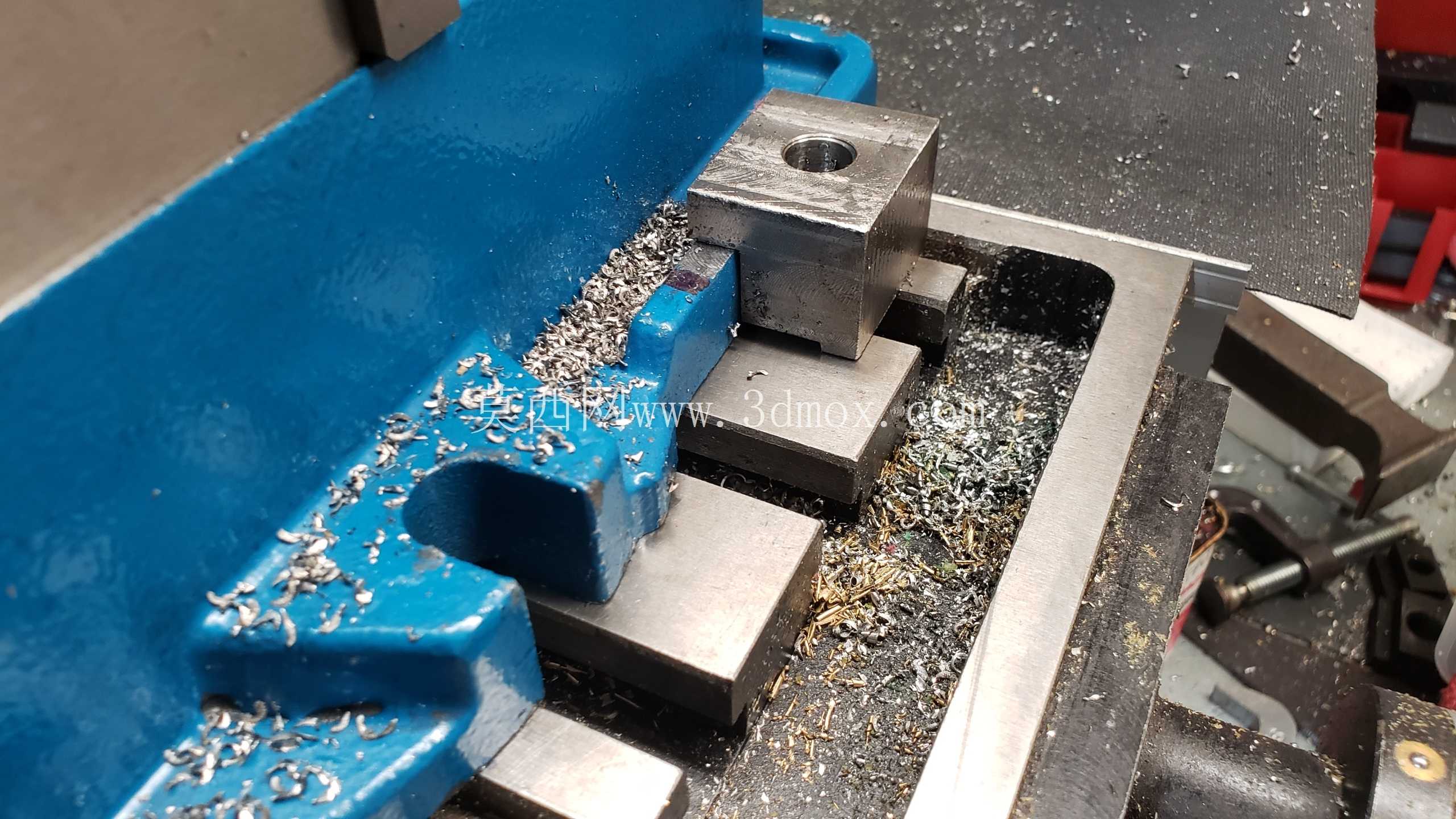

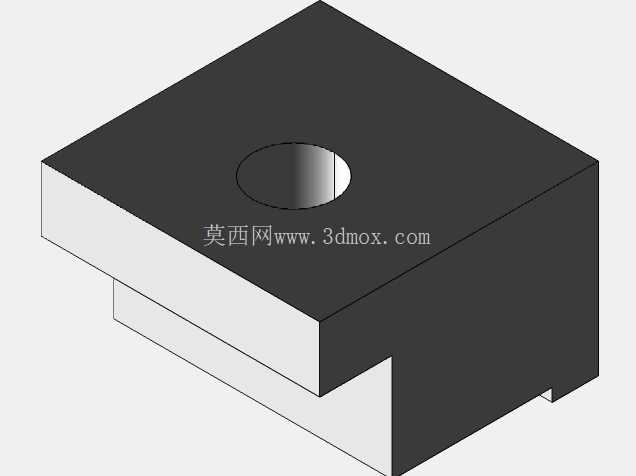

　　这套改装虎钳结构，就是针对小型铣床工作台的安装边界做的定向优化，没有沿用标准虎钳的整体式固定夹爪设计，而是拆分制作了带台阶的独立抓取块，在保证夹持力足够的前提下，尽可能压缩夹爪结构占用的工作台甲板空间，避免钳体过度悬垂带来的刚性损失。实际安装时，抓取块的台阶结构可以直接卡合在虎钳底座的前缘位置，不需要额外加长T形螺栓的安装跨度，就能把虎钳整体固定在工作台更靠近中心的T形槽区域，既保留了5英寸虎钳的最大夹持行程，又解决了边缘安装带来的防旋转性能不足的问题，加工时的切削振动传递更直接，钳体的共振幅度比边缘安装时降低近四成。设计过程中没有采用左右不对称的夹爪修配方案，而是对虎钳原有钳口两侧的安装基面做了等尺寸材料去除，保证两侧夹爪的安装基准完全对称，避免单侧修配带来的夹持力偏载问题——实际测量时发现原有铸件钳身的两侧安装面存在0.040英寸的高度差，修配时统一以虎钳导轨的基准面为参照，将边缘高度差调整至0.0650英寸的匹配尺寸，保证夹爪安装后与钳身导轨的平行度控制在0.002英寸以内，装夹工件时不需要反复打表找正钳口精度。

　　这套虎钳的夹持块适配3/8-16规格的螺栓螺柱安装，不需要对原有虎钳的底座安装孔做二次扩孔或攻丝改造，只需要更换定制的夹爪块就能完成升级，安装边界完全匹配小型铣床的工作台T形槽间距，安装后钳体两侧预留的工作台空间可以同时安装平口钳垫、角度挡块等辅助工装，不需要反复拆卸虎钳调整位置。针对铸件钳身本身的刚性不足问题，夹爪块采用了45号钢调质处理，夹持面做了细密的交叉网纹滚花，夹持硬度在HRC35-40之间，既不会因为硬度过高夹伤软质工件表面，又能保证夹持钢件、铝件等常见加工材料时不会出现打滑。

　　实际切削测试中，用10mm立铣刀做侧铣加工，背吃刀量2mm、进给速度120mm/min的工况下，钳体没有出现可见位移，工件的侧面垂直度可以稳定控制在0.01mm以内，完全满足小型零件的铣削、钻孔、倒角等常规加工需求。和标准虎钳的安装方式相比，这套改装结构不需要更换整个虎钳本体，只需要替换定制夹爪就能实现安装位置优化，成本仅为更换大行程精密虎钳的十分之一，对于小型加工坊、个人DIY加工场景的适配性极强，尤其适合经常加工小尺寸异形件、需要频繁切换工装的作业场景，既保留了原有虎钳的夹持行程优势，又解决了小型铣床工作台安装空间不足的痛点，夹爪的对称设计也降低了后续维护更换的成本，单侧夹爪磨损后可以直接单独替换，不需要重新做整机精度校准。
