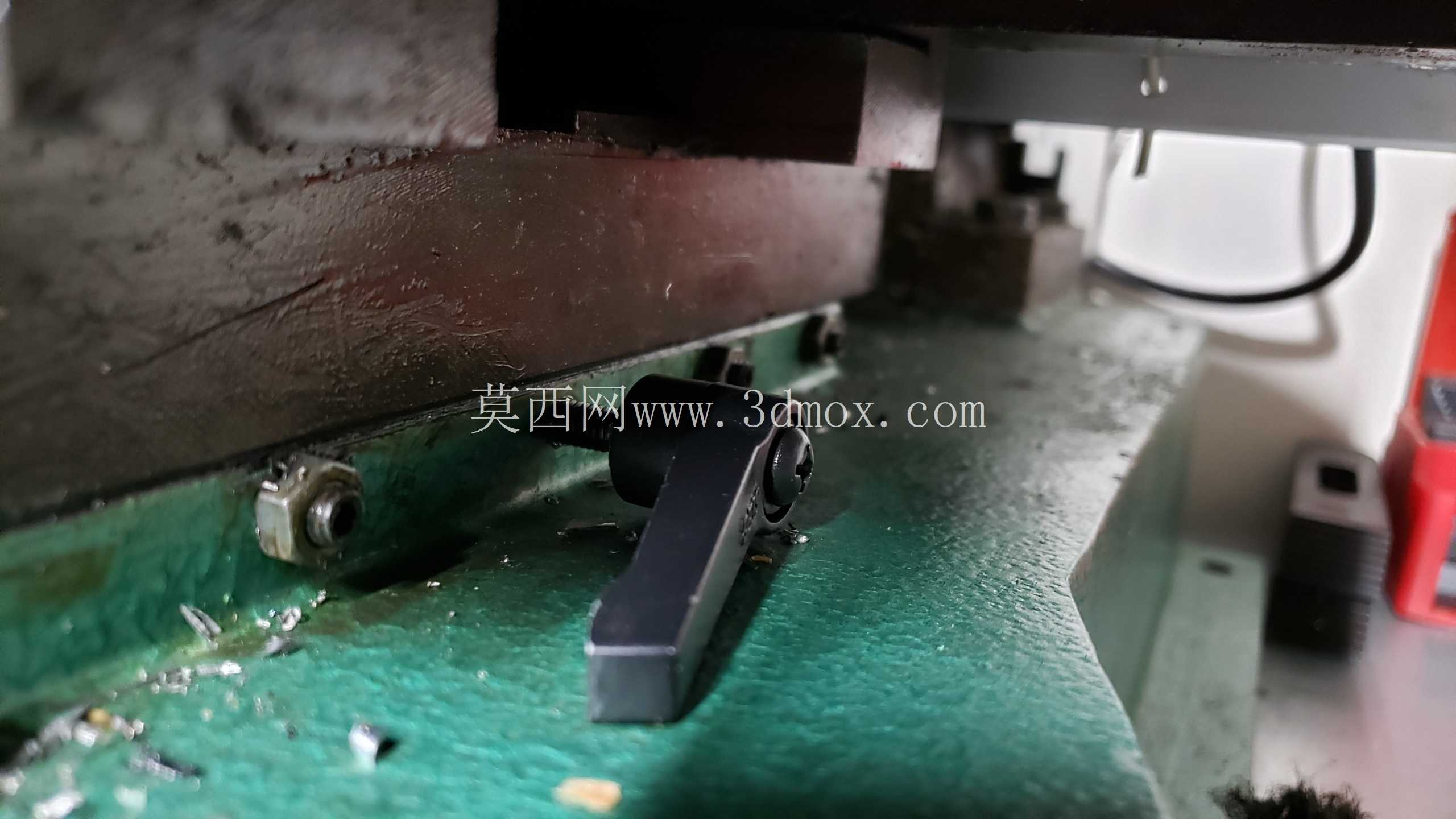

在小型台式铣床的日常操作场景中,X轴的位置锁定是铣削加工前必不可少的操作环节,直接关系到加工过程中工件的位置稳定性,避免因切削力带动工作台窜动导致加工尺寸超差、工件报废甚至刀具崩损的问题。不少使用Sieg X3这类小型铣床的一线操作人员都遇到过原厂X轴锁定杆的使用痛点:原厂锁定杆采用整体铸造成型的大尺寸杠杆结构,整体轮廓偏大偏重,操作时手柄的摆动行程容易和横向滑动的燕尾槽导轨结构发生干涉,每次扳动锁定杆都需要刻意调整操作角度,稍不注意就会磕碰到燕尾槽的边缘,长期使用下来不仅操作效率低,还容易因为杠杆受力角度不对,导致锁定螺丝出现弯曲变形,严重时甚至会硌伤燕尾槽的铸件配合面,破坏导轨的原有精度。

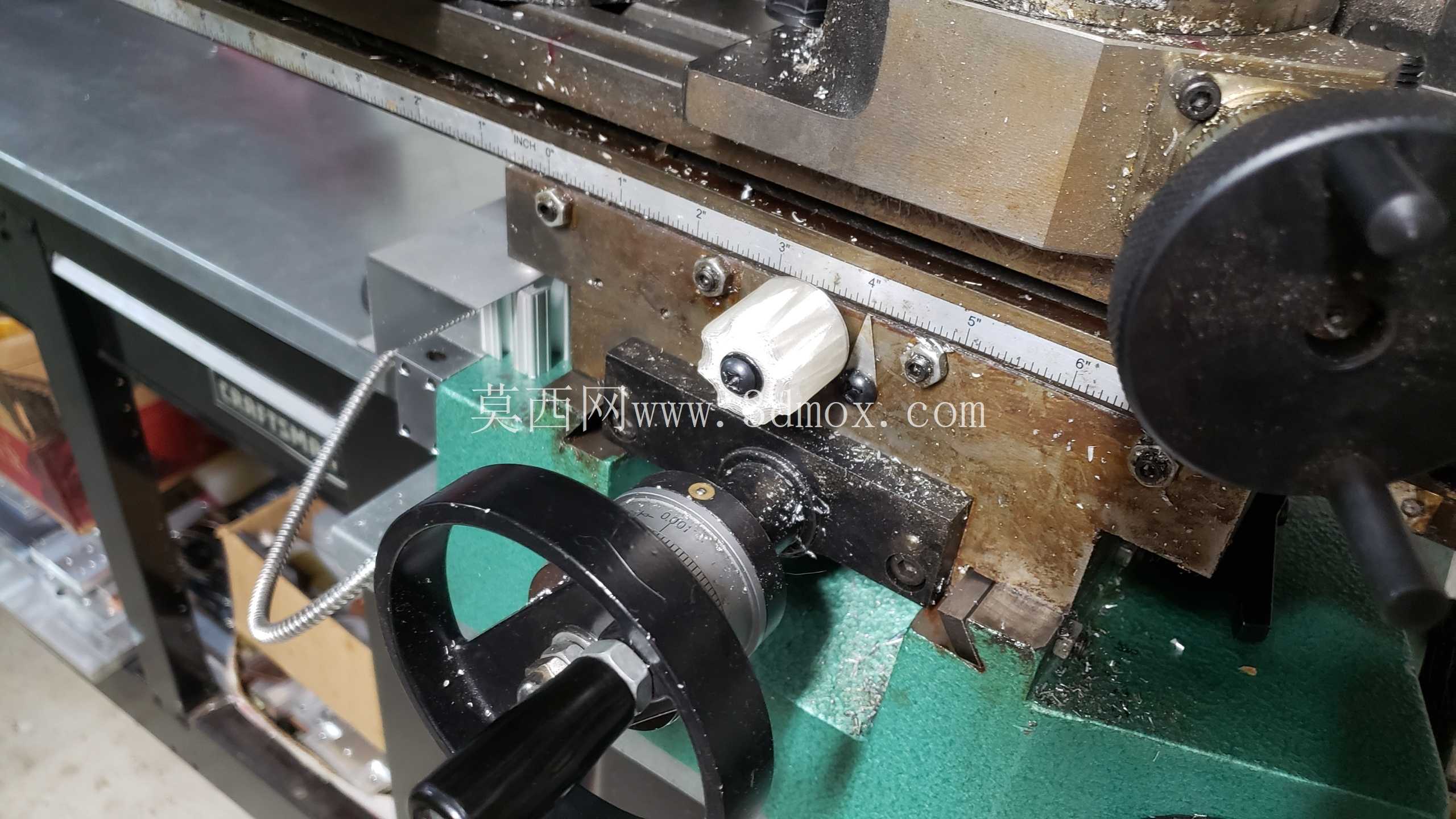

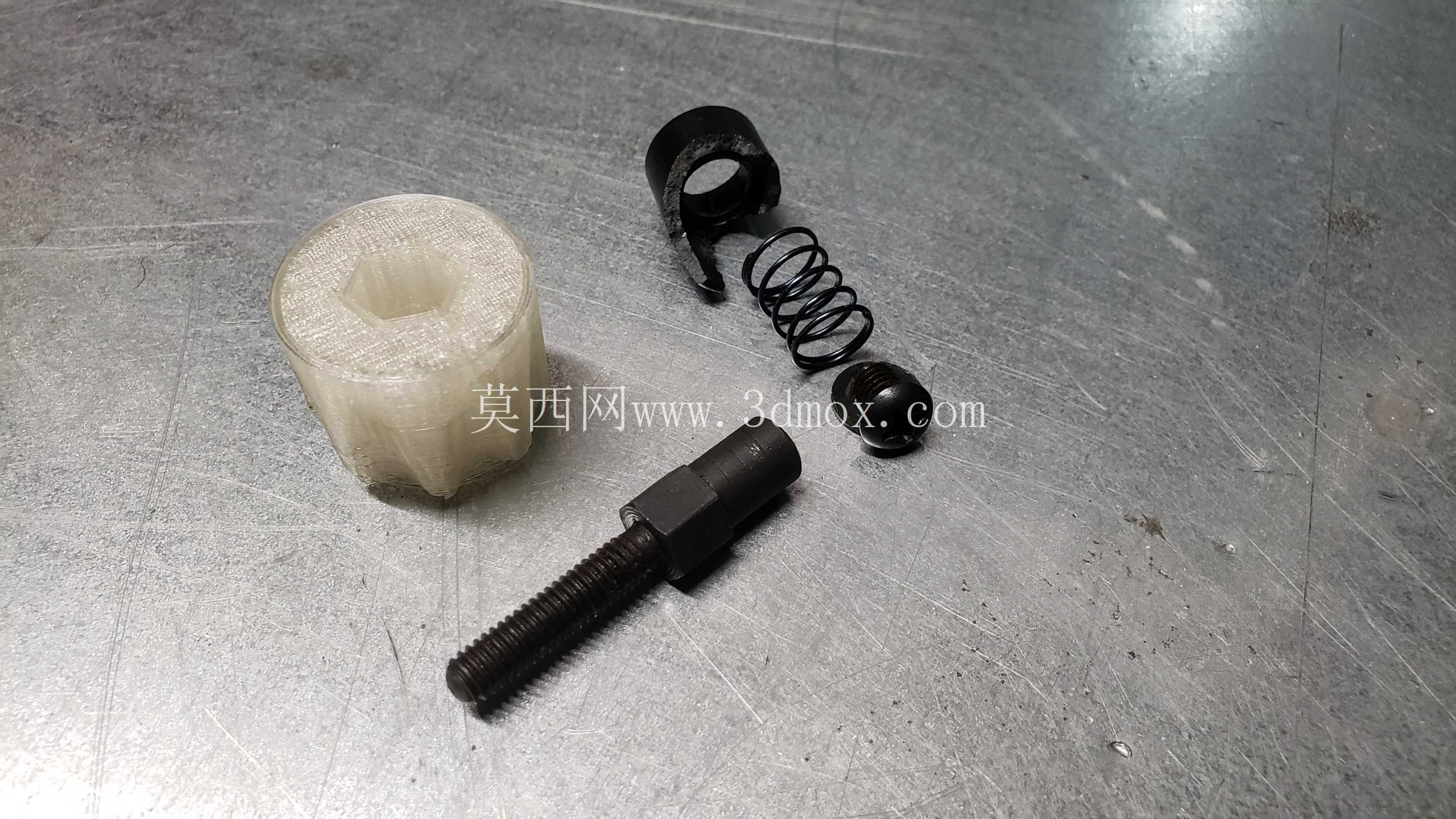

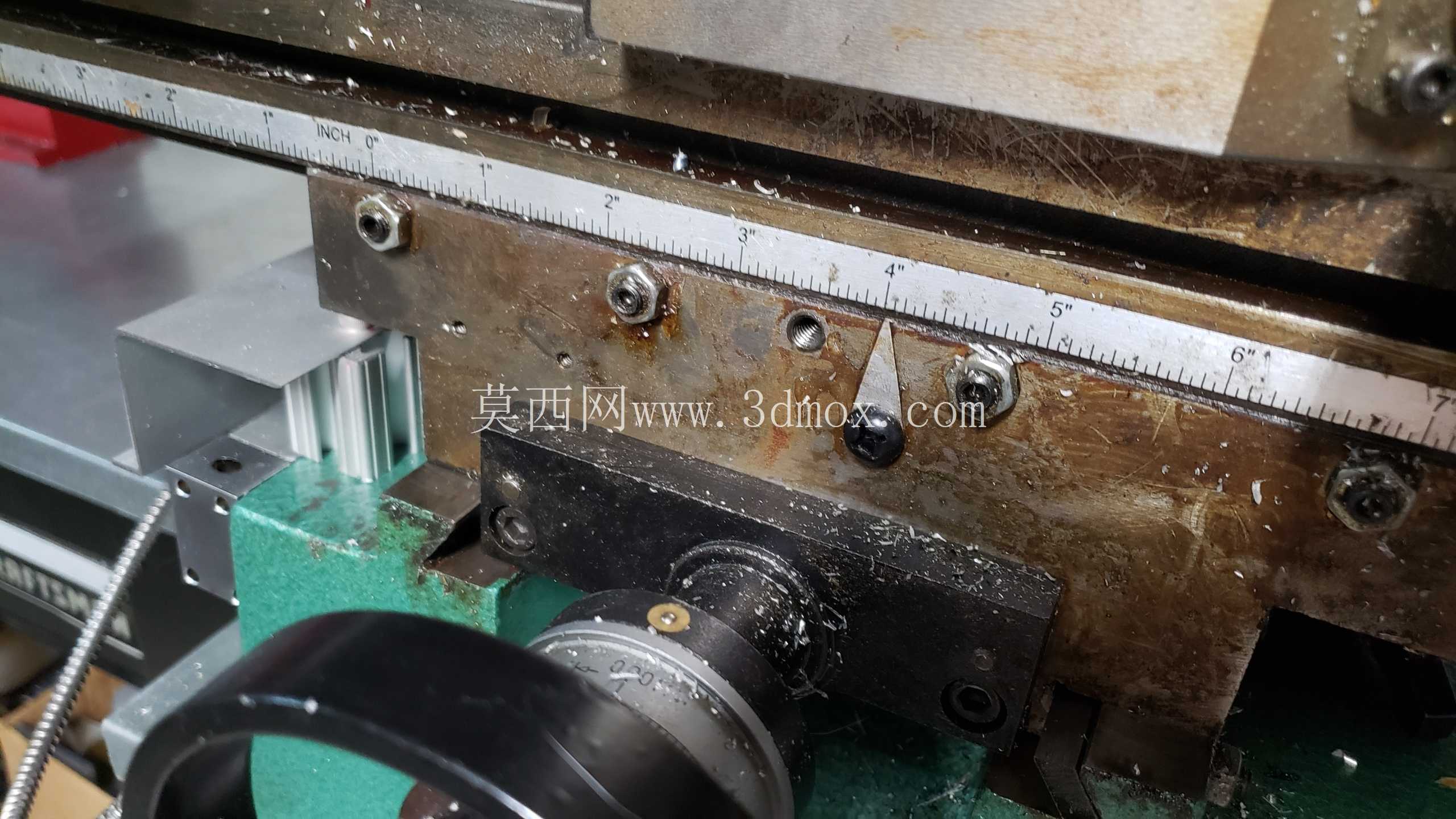

本次设计的X轴锁定旋钮,正是针对上述原厂结构的实际使用缺陷做的针对性优化,核心设计思路是在保证锁定锁紧力足够的前提下,尽可能压缩操作件的外轮廓尺寸,规避与燕尾槽结构的运动干涉问题。整个旋钮的安装完全依托原有设备的安装基准,不需要对铣床本体做任何二次加工改造,直接适配原有锁定螺丝柱上的10毫米六角形安装位,安装时只需要将旋钮的内六角配合孔对准螺丝柱的六角端头套入,再用小圆头螺丝从旋钮端面的沉孔拧入,将旋钮与螺丝柱端面锁紧固定即可完成装配,整个改装过程不需要拆解导轨护板、不需要调整原有锁定机构的内部配合间隙,普通操作人员借助常规内六角扳手就能在几分钟内完成安装,不会破坏设备的原有装配精度。

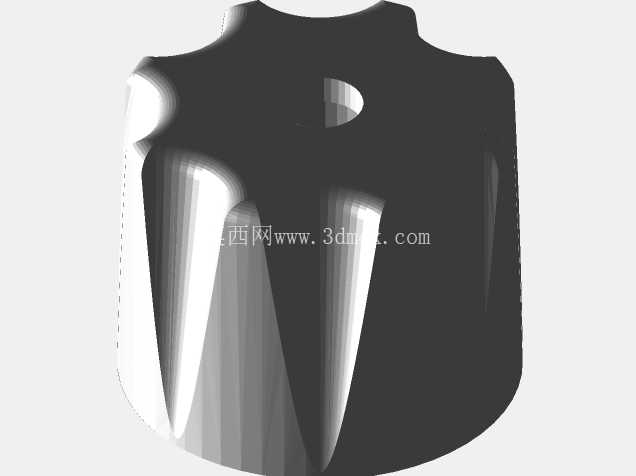

从结构尺寸来看,旋钮的操作端采用偏心凸轮式的锁紧原理,和原厂杠杆的锁紧原理保持一致,不需要改变原有锁定机构的受力行程,只需要转动旋钮90度左右就能完成X轴的锁定与解锁操作,操作力矩经过优化设计,既不会因为力臂过短导致锁定时需要施加过大的手部力量,也不会因为力臂过长导致旋钮外伸尺寸过大引发干涉。旋钮的整体外轮廓做了圆弧过渡处理,所有边角都做了R2以上的倒角,避免操作时划伤手部,同时旋钮的旋转半径严格控制在原有安装位的安全边界内,旋转全程不会触碰燕尾槽的滑动面、不会和工作台面上安装的平口钳、工件夹具等辅具发生碰撞,哪怕是工作台移动到X轴行程两端的极限位置,旋钮也不会和床身的其他固定结构发生剐蹭。
从实际使用场景来看,这款锁定旋钮尤其适合经常在X轴方向做频繁锁定、解锁操作的铣削作业,比如小零件的批量铣削、端面的分次走刀加工等场景,操作人员不需要再刻意调整手部姿势去避让干涉位置,只需要随手转动旋钮就能完成锁定操作,操作流畅度相比原厂结构有明显提升。同时因为替换掉了容易磕碰变形的长杠杆结构,从根源上避免了杠杆受力歪斜导致的螺丝弯曲、铸件硌伤问题,能有效延长X轴锁定机构的使用寿命,减少设备的维护成本。旋钮的受力部位做了局部加厚处理,材料选用常见的45号钢加工即可满足强度要求,日常使用中不需要特殊维护,锁紧接触面的磨损量极小,长期使用也不会出现锁紧力不足的问题。
在设计建模过程中,重点校核了旋钮内六角配合孔与原有螺丝柱的配合公差,采用H7/h6的间隙配合,既保证安装时能顺利套入,也不会因为配合间隙过大导致锁紧时出现旷量,影响锁定的可靠性。端面的固定螺丝沉孔深度经过精确计算,保证螺丝拧紧后端头完全沉入沉孔内,不会突出旋钮端面影响操作手感,同时螺丝的锁紧力足够传递操作扭矩,不会在反复转动过程中出现旋钮与螺丝柱相对滑动的问题。旋钮的握持部位做了细微的防滑纹理处理,即使手上沾有切削液、金属切屑,也能稳定转动旋钮完成锁紧操作,不会出现打滑的情况。
