带滑动盖便携口袋式四片拼装益智结构

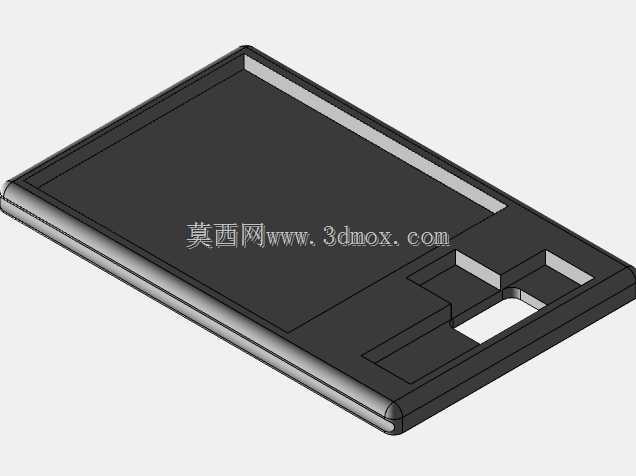

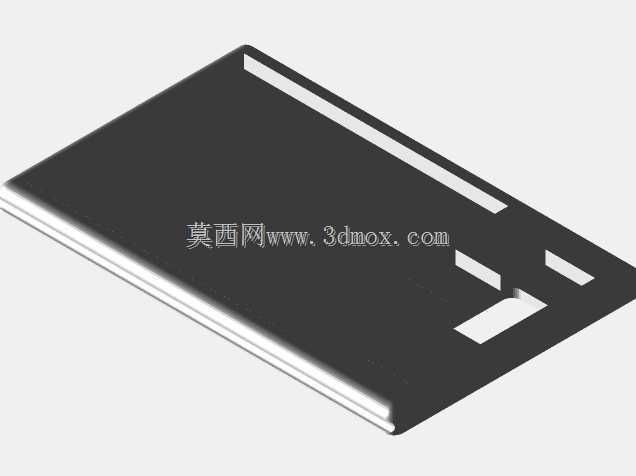

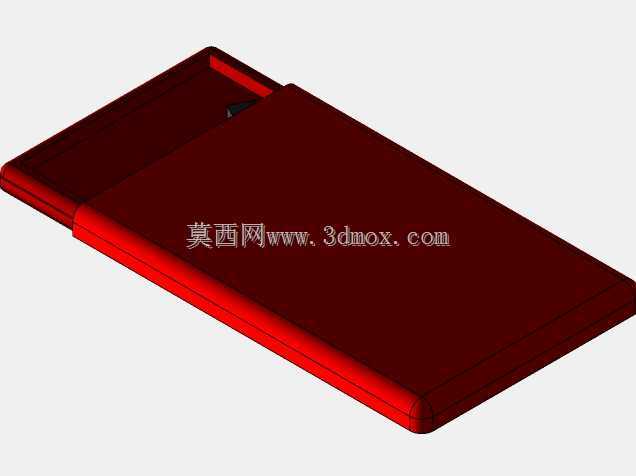

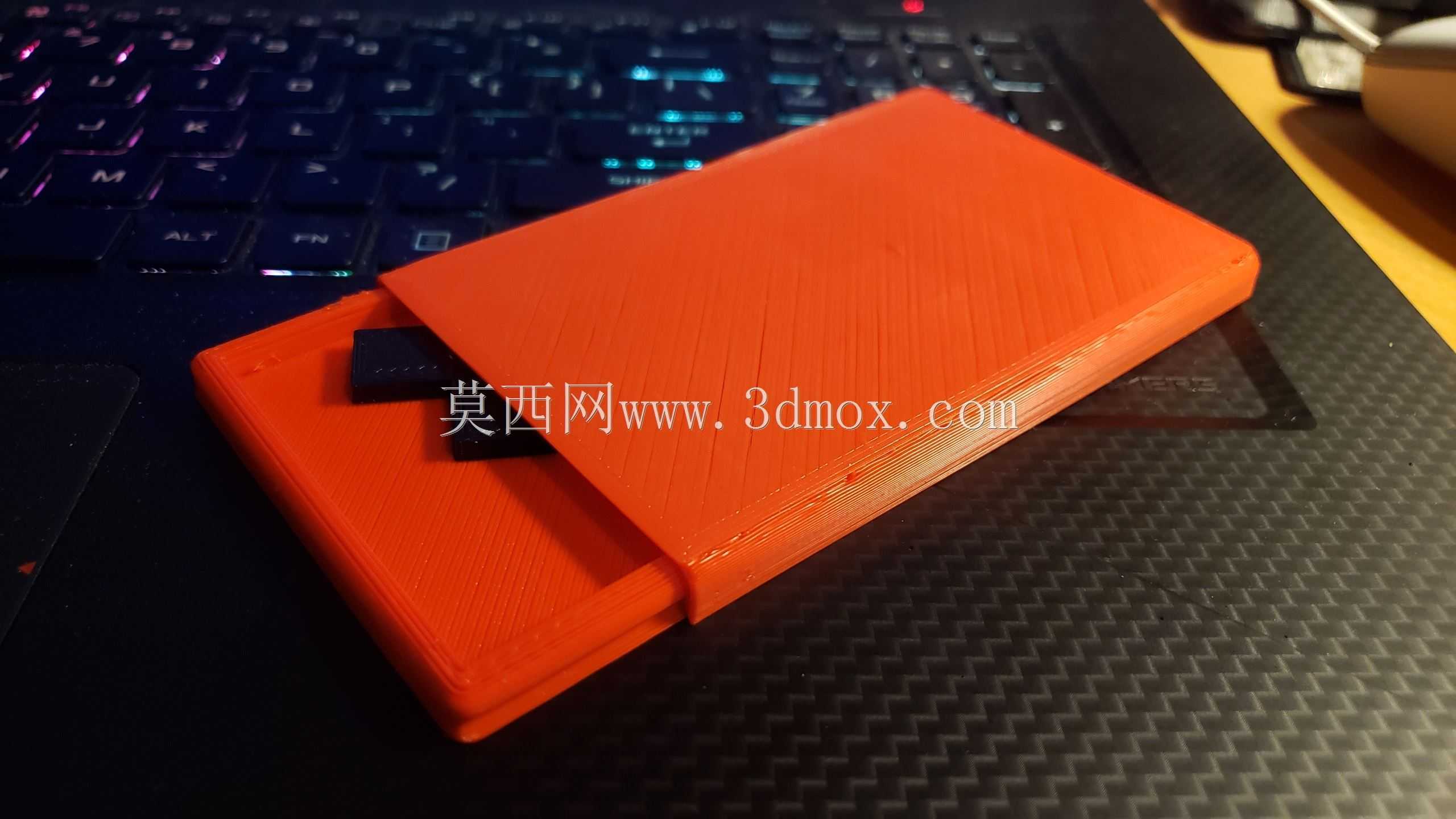

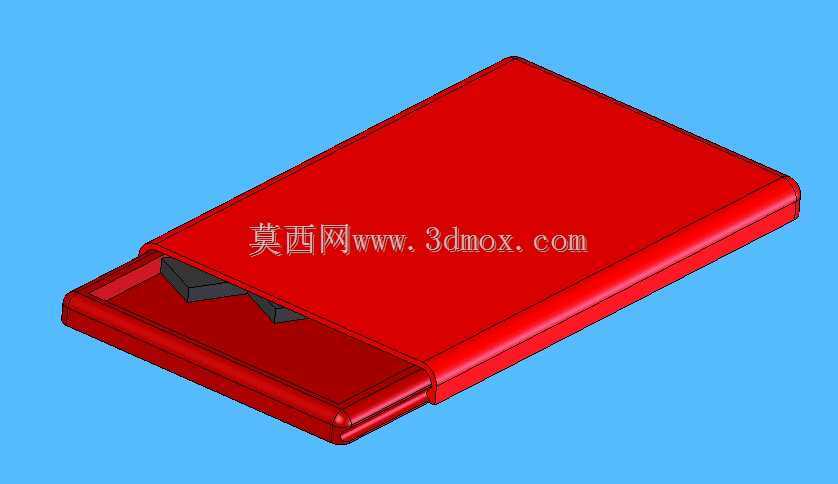

　　这款带滑动盖的拼装结构，核心设计初衷是解决小型拼装益智件的便携收纳问题，日常使用中，很多小型拼装玩具拆分后零件零散，放在包袋里容易散落丢失，滑动盖的卡扣式配合结构刚好能封闭盒体开口，不需要额外的锁扣或者绑带，靠盒身与滑盖的轨道配合就能实现闭合限位，哪怕放在牛仔裤口袋、通勤包的侧袋里反复晃动，内部的拼块也不会掉出。从结构设计逻辑来看，整个组件分为外盒、滑盖、内部四块拼件三个部分，外盒的侧壁做了内凹的滑轨槽，滑盖的两侧对应做了凸棱，装配时滑盖从外盒的一端顺着槽位推入，推到末端时滑盖上的限位卡点会卡入外盒端部的凹位，避免滑盖自行滑开，打开时只需要稍用力推动滑盖克服卡点的阻力即可，整个开合动作不需要额外的操作步骤，单手就能完成。

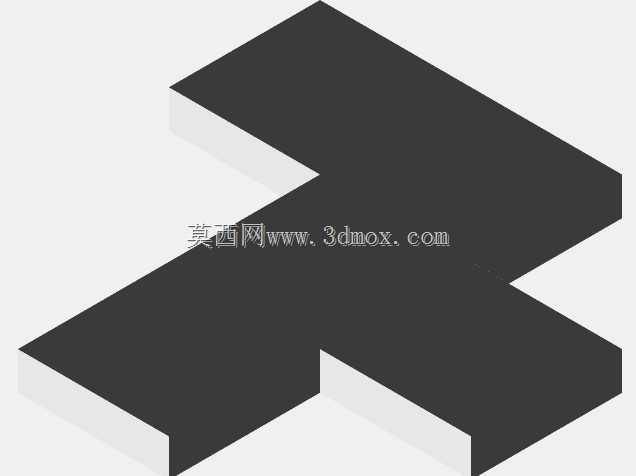

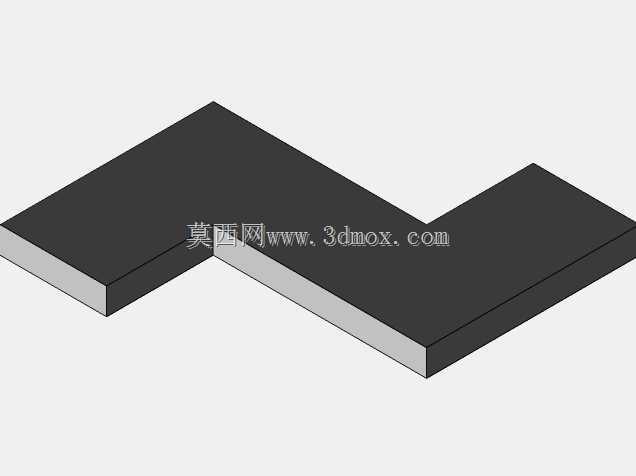

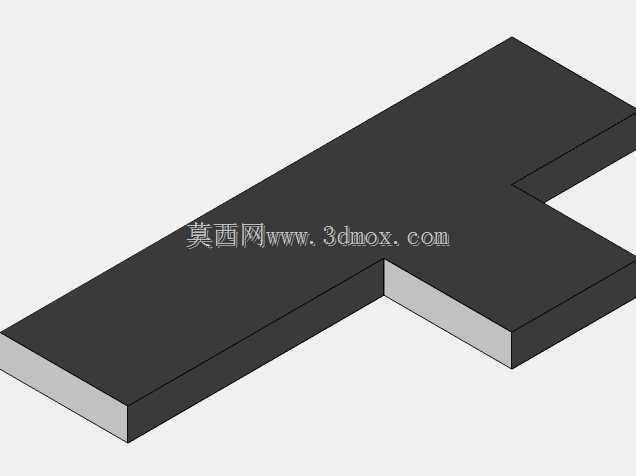

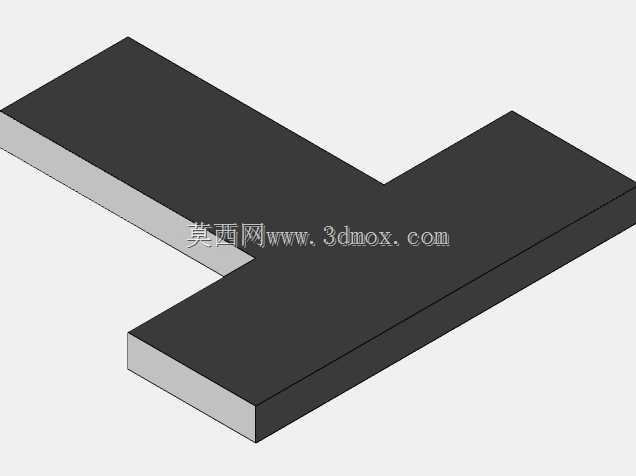

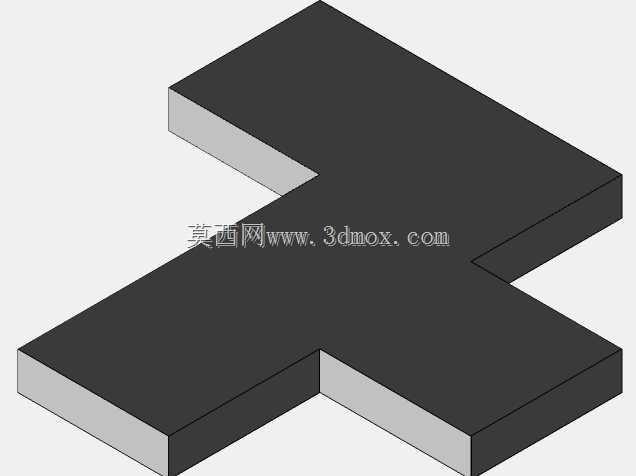

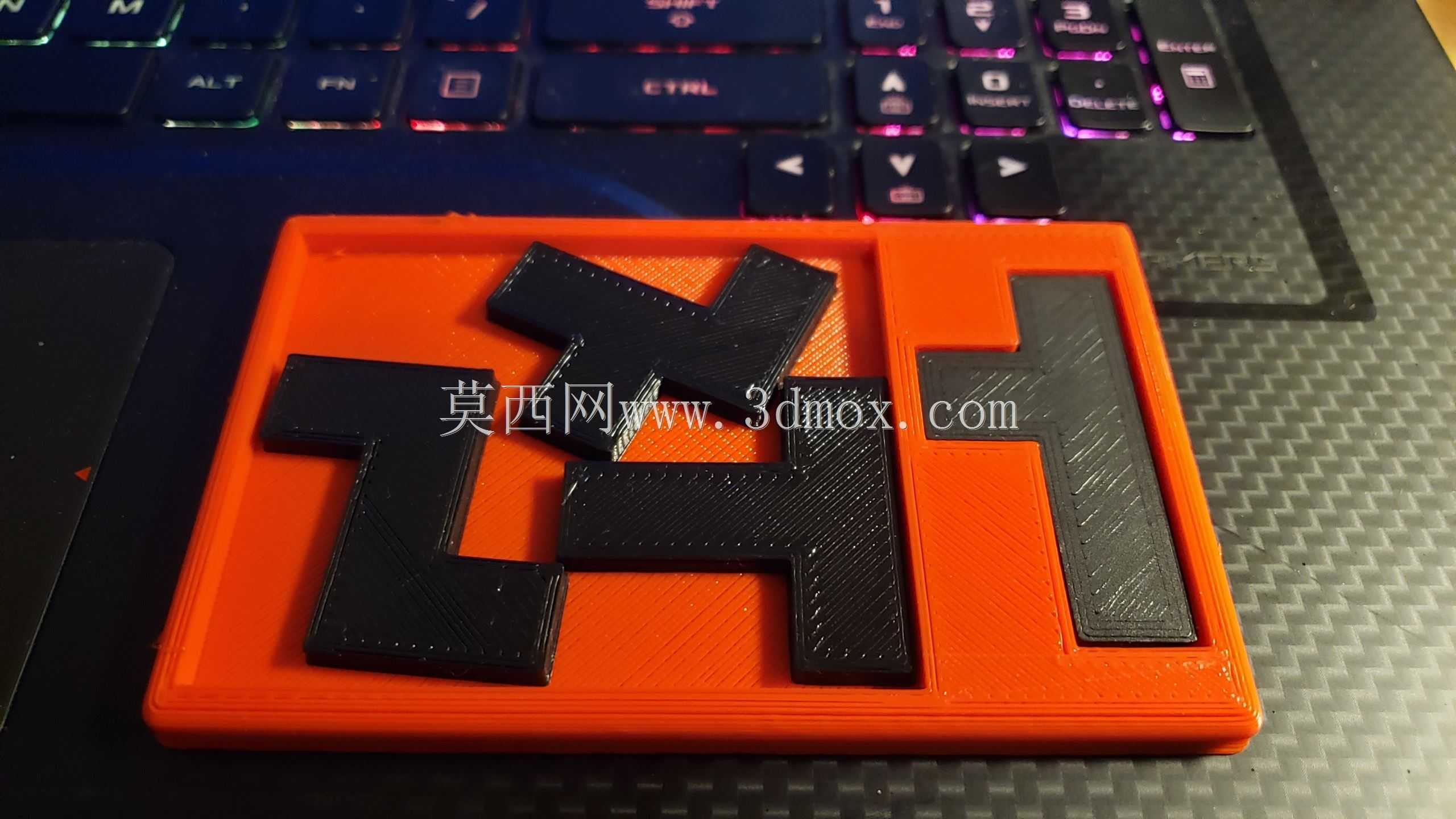

　　内部的四块拼件采用互锁结构设计，拼合完成后刚好填满外盒的内部空腔，不会在盒内晃动产生异响，拼件的边角都做了R1.5的圆角处理，一方面是避免尖锐边角划伤手部，另一方面也能减少3D打印过程中的支撑用量，同时降低拼件插拔过程中的卡滞概率。考虑到不同3D打印设备的成型收缩率差异，设计时在拼件的配合面预留了0.2mm的间隙公差，滑盖与外盒滑轨的配合面预留了0.15mm的间隙，使用者在实际制作时，可以根据自己使用的打印材料特性，比如PLA、ABS不同的收缩率，对模型比例做±2%以内的微调，保证配合松紧度合适，不会出现过紧卡滞或者过松松脱的问题。

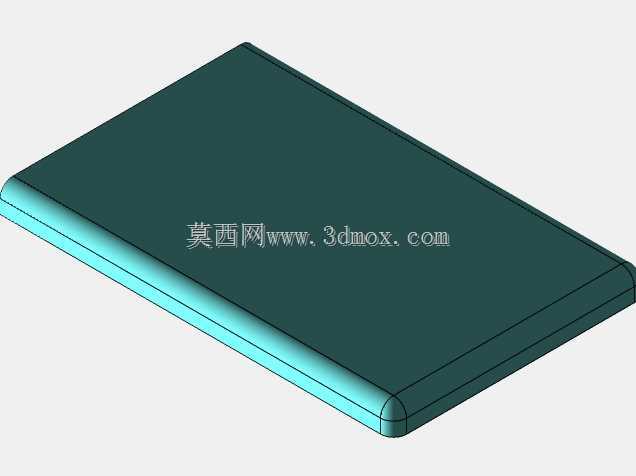

　　从安装边界尺寸来看，闭合状态下整个盒体的外形为扁平长方体，厚度控制在12mm以内，长度和宽度和普通名片尺寸接近，刚好可以适配日常的口袋、小收纳包的尺寸，不会占用过多的携带空间。这类结构除了作为益智拼图的载体之外，也可以拓展作为小型U盘、内存卡、耳钉等小物件的便携收纳盒，只需要调整内部拼件的结构或者直接去掉内部拼件，就能成为一个独立的滑盖小盒，适配不同的小物件收纳需求。在结构强度方面，外盒的壁厚设置为2mm，滑盖壁厚1.8mm，常规PLA材料打印完成后，能够承受日常口袋携带的挤压、磕碰，不会出现盒体开裂或者滑盖变形的问题，拼件的壁厚设置为1.5mm，拼合后的互锁结构能够承受正常的把玩力度，不会轻易散架。

　　设计时特意将所有的棱角都做了倒圆处理，没有尖锐的直角结构，一方面是提升把玩时的手感，另一方面也能避免打印过程中出现应力集中导致的零件翘曲变形，同时滑盖的推入端做了15度的导入斜角，装配时不需要精准对位就能顺利滑入轨道，降低了装配的难度。整个结构没有采用螺丝、胶水等额外的连接件，所有零件都可以通过3D打印一次成型，打印完成后只需要去除支撑、简单打磨毛边就能直接装配使用，不需要后续的粘接或者紧固件安装工序，对于个人自制、小批量制作都非常友好。内部拼件的互锁结构经过反复调试，拼合过程有明确的阻尼感和到位反馈，拼合完成后整体为一个完整的方块，和外盒的内部空腔完全贴合，不会出现晃动间隙，滑盖闭合后整个外盒为一个完整的扁平长方体，外表面没有突出的结构，放在口袋里不会勾挂衣物面料，携带过程中不会因为勾挂导致盒盖意外打开。
