星形底座叉耳式铸造连接构件结构

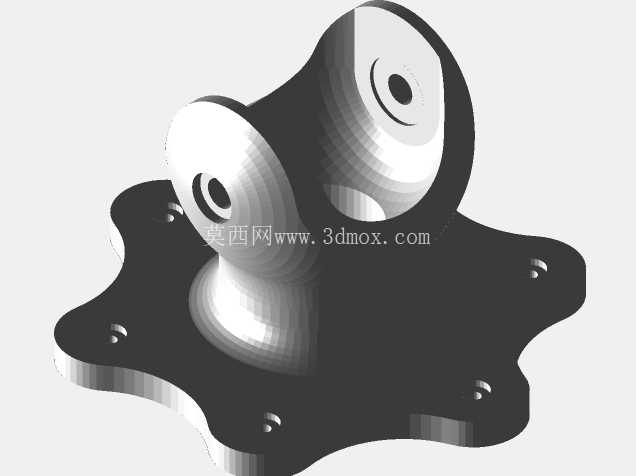

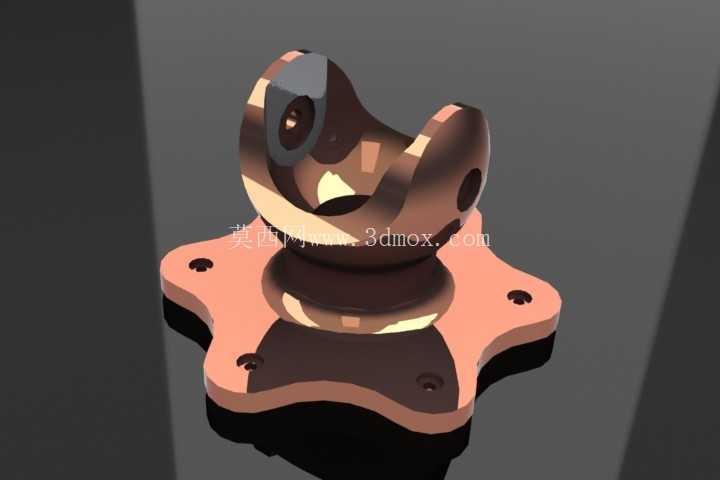

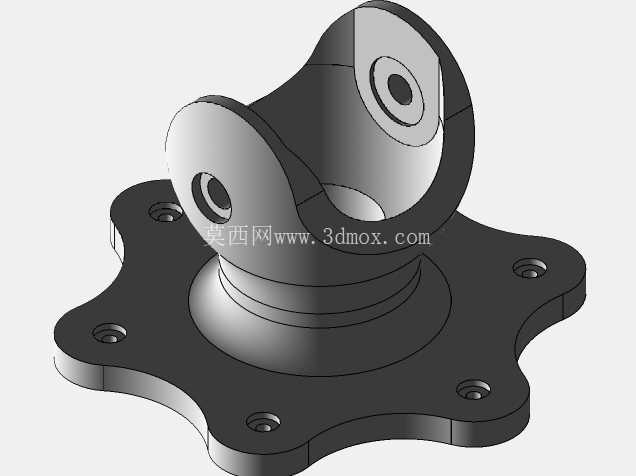

　　该构件属于传动连接系统中的铰接支座类零件，主要应用于需要小角度摆动传动的机械结构中，常见于工业设备的万向传动节点、工程机械的操作连杆连接端、农用机械的转向联动部位，在传动路径中承担两个部件之间的铰接支撑与扭矩传递作用，允许连接的两端件在一定角度范围内相对转动，抵消装配与运行过程中产生的同轴度误差，避免刚性连接带来的应力集中断裂问题。从结构设计来看，下部采用五角星形法兰安装底座，五个安装凸耳沿底座周向均匀分布，每个凸耳上预留沉头安装孔，这种非圆形的法兰布局相比常规圆形法兰，在相同安装空间下能提供更均匀的压紧力分布，同时减少底座自身的材料用量，沉头孔的设计可以让安装螺栓的头部完全埋入凸耳平面内，避免螺栓突出对周边运动部件造成干涉，安装时五个螺栓按对角顺序紧固，能保证底座与安装基面完全贴合，不会出现局部翘曲导致的连接松动问题。

　　底座上方的过渡段采用圆弧收腰结构，从法兰底座向上平滑过渡到上部的叉耳主体，过渡位置的圆角半径经过受力校核，能有效分散叉耳承受的径向与轴向载荷，避免直角过渡带来的应力集中问题，在铸造过程中这种平滑过渡结构也能减少铸件的冷隔、缩孔缺陷，提升铸件的成品率与结构强度。上部的叉耳结构为对称双支耳设计，两个支耳上同轴加工有销轴安装孔，孔位的同轴度公差控制在0.02mm以内，保证销轴装入后不会出现卡滞，支耳的内侧端面预留有足够的开口宽度，能够适配对应厚度的连接叉头装入，支耳外侧的圆弧过渡设计同样是为了降低应力集中，在承受冲击载荷时不会在支耳根部出现断裂。

　　整个零件采用铸造工艺成型，毛坯铸造后仅对安装基面、销轴孔、安装孔位置进行机加工，其余非配合面保留铸造表面，在保证结构强度的前提下尽可能减少机加工工序，降低零件的制造成本。从安装边界来看，星形底座的最大外接圆直径决定了安装基面需要预留的最小平面尺寸，五个安装孔的中心距参数需要与配对安装的基座孔位完全匹配，上部叉耳的开口宽度、销轴孔直径决定了适配的连接端尺寸，销轴孔的中心高度决定了整个铰接点的安装高度，在整机布局设计时需要预留足够的摆动空间，保证连接的连杆在最大摆角范围内不会与底座或周边部件发生碰撞。在实际使用过程中，这类铰接支座需要承受周期性的交变载荷，因此在结构设计时对叉耳根部、底座过渡段的壁厚做了针对性加强，壁厚均匀性控制在±1mm范围内，避免铸造过程中出现壁厚差过大导致的冷却变形，销轴孔位置在装配时通常会加装耐磨衬套，减少销轴与孔壁的直接磨损，延长构件的整体使用寿命，日常维护时只需要定期在销轴位置加注润滑脂，即可保证铰接转动的顺畅性，不需要频繁拆解更换。

　　这类构件的设计逻辑始终围绕受力合理性、工艺可行性、安装便捷性三个核心维度展开，没有多余的装饰性结构，所有的外形特征都是为了满足受力、装配、工艺的实际需求，星形底座的设计除了受力与减重的考量外，还具备防呆作用，安装时不会出现角度错位的问题，五个安装孔的不对称布局（注：实际为均匀五角布局，此处指区别于四孔、六孔的辨识度）能让装配工人快速识别安装方向，提升装配效率。在三维建模过程中，需要重点保证各个配合面的尺寸精度，尤其是销轴孔的同轴度、安装基面的平面度、安装孔的位置度，这些参数直接影响后续零件的装配性能与使用寿命，建模时的拔模角度设置需要符合铸造工艺要求，通常外表面拔模角度设置为1-3度，内孔位置的拔模角度适当放大，保证铸件能够顺利从模具中脱出，不会出现粘模、拉伤的问题。
