轨道交通车辆底架承载梁组轻量化结构方案

　　这套结构方案针对轨道交通车辆底架的承载需求做了定向优化，核心是在满足整车动静态载荷要求的前提下，尽可能降低底架段的自重，最终实现单组梁架42%的减重幅度，对应单根主梁的自重控制在20.9kg，所有承载点位都做了完整的应力校核计算，能覆盖车辆运行过程中的垂向冲击、横向摆动、纵向牵引制动等多工况载荷要求。从实际应用场景来看，这类梁组结构主要安装在轨道交通车辆的底架区域，承担车载设备安装承载、车体结构传力的作用，以往同类型承载梁多采用厚壁型钢焊接成型，自重偏大，不仅会增加整车的轴重负担，也会提升线路运行的轮轨磨耗，在当前轨道交通装备轻量化的大趋势下，这类优化后的梁组结构能直接降低整车自重，间接提升车辆的载客冗余或者续航能力，

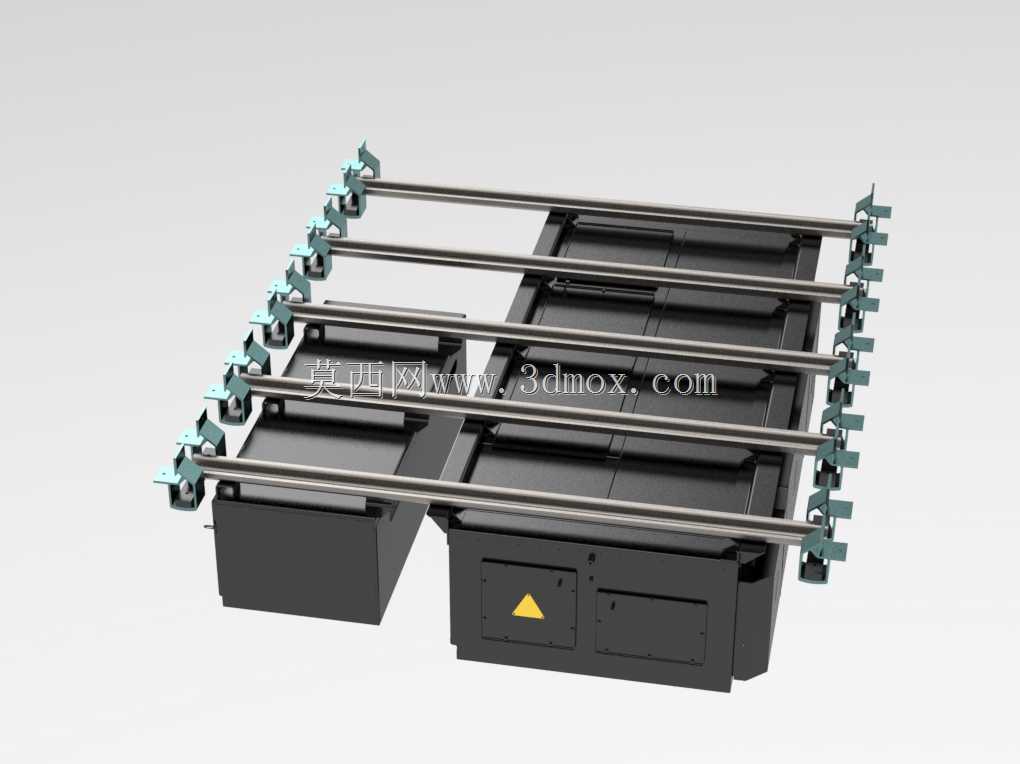

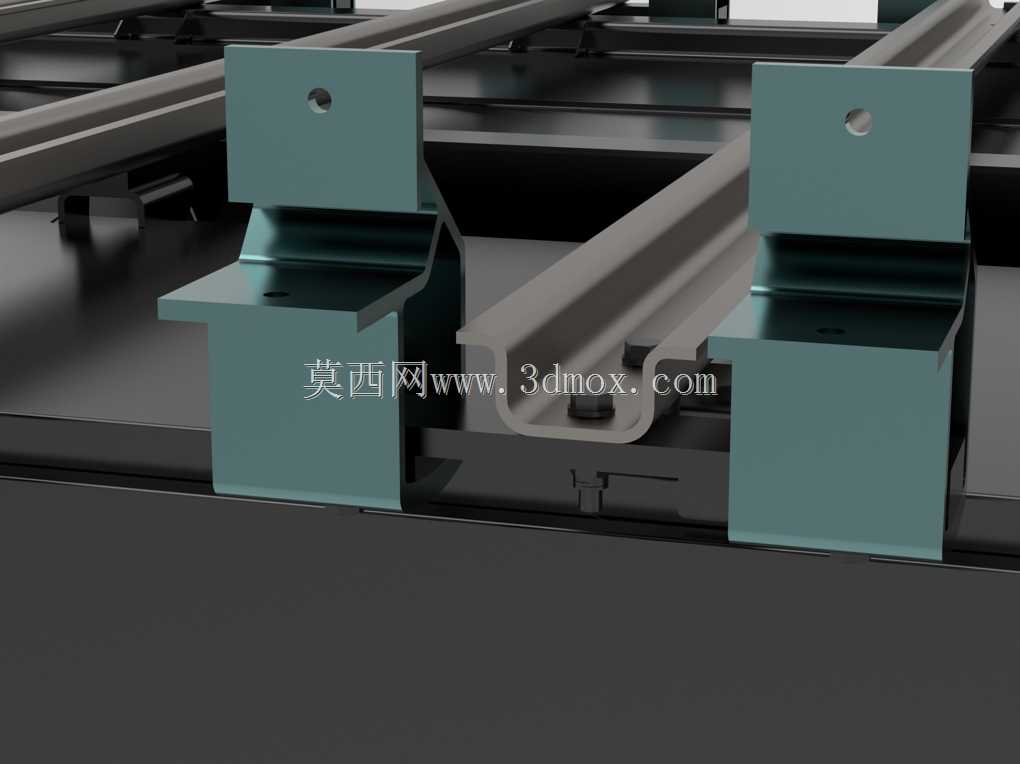

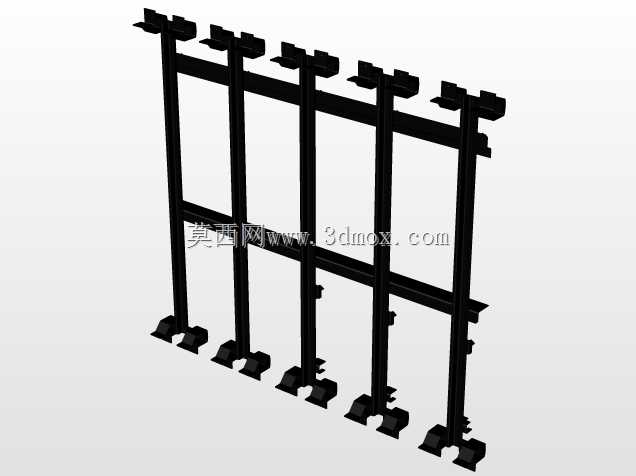

　　尤其适合市域快轨、城际动车组这类对自重控制要求严苛的车型。从结构设计思路来看，方案没有采用传统的等截面梁设计，而是通过拓扑优化先确定梁体的材料分布边界，把非承载区域的多余材料全部去除，仅在载荷传递路径上保留足够的截面厚度，梁体两端的安装座做了一体化的连接结构设计，每侧设置多组安装卡位，能直接和底架的边梁定位卡接，不需要额外做复杂的焊接拼合，既减少了焊接变形带来的精度误差，也提升了装配效率。梁组的横向布置采用等间距平行排布，相邻梁体之间预留了足够的设备安装空间，下方的集成安装舱可以容纳车载电气设备、风路管路等部件，舱体表面做了凹凸加强筋结构，不需要额外增加壁厚就能满足舱体的刚度要求，避免车辆运行过程中出现舱体共振异响。安装边界方面，

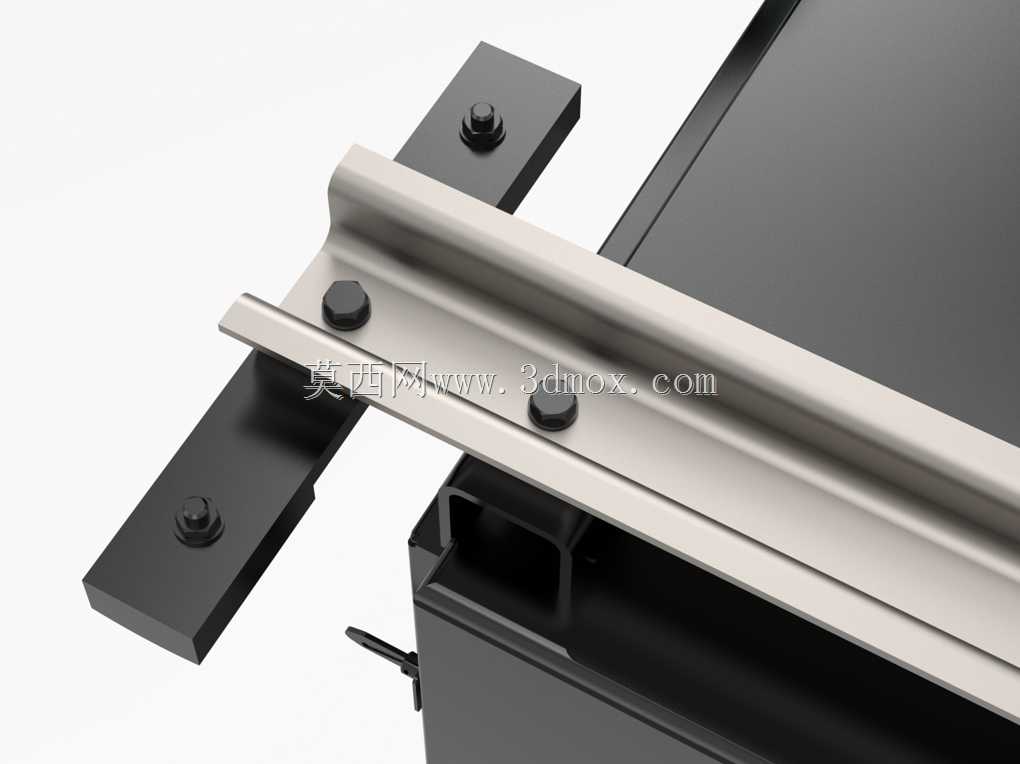

　　整套梁组的横向跨距匹配标准轨距车辆的底架宽度，两端安装座的孔位完全适配现有车型的底架安装接口，可以直接替换原有同位置的承载梁，不需要对车体原有结构做改动，安装时只需要将梁体两端的卡位对准边梁的定位槽，穿入固定螺栓即可完成装配，单组梁架的安装工时比传统焊接梁缩短60%以上。梁体表面的安装支座做了等高度设计，所有上平面的平面度公差控制在0.2mm以内，能保证上方铺设的地板或者设备安装面保持平整，不会出现局部凸起或者凹陷的问题。考虑到车辆运行过程中底架区域会面临碎石冲击、雨雪腐蚀等问题，梁体的所有棱角位置都做了圆角过渡处理，避免应力集中的同时，也能减少涂装时的积液死角，提升防腐涂层的附着效果。应力计算环节覆盖了超常载荷、运营载荷、

　　疲劳载荷三类共12种工况，所有点位的应力值都低于材料的许用应力，疲劳寿命满足车辆30年运营周期的要求，不会出现长期运行后的结构开裂问题。梁组下方的舱体上设置了安全警示标识，明确标注高压危险区域，方便后期运维人员快速识别风险点位，舱体的检修门采用快拆结构，不需要专用工具就能打开，方便日常对舱内设备进行检查维护。整套结构在设计过程中充分考虑了加工工艺性，梁体主体采用挤压型材成型，仅两端的安装支座需要少量机加工，加工工序少，量产成本可控，适合批量装车应用。和传统的钢板焊接底架梁相比，这套方案不仅自重更轻，装配精度更高，还能减少后期的维护工作量，因为没有过多的焊接焊缝，也就不存在焊缝锈蚀、焊缝开裂的隐患，长期使用的可靠性更高。在实际选型匹配时，只需要核对车辆底架的安装孔位间距和垂向承载要求，就可以直接选用这套梁组结构，不需要做额外的结构改动，能大幅缩短新车型底架的设计周期，也能为现有车型的轻量化改造提供成熟的替换方案。
