轻量化矩形电池承载梁解结构设计

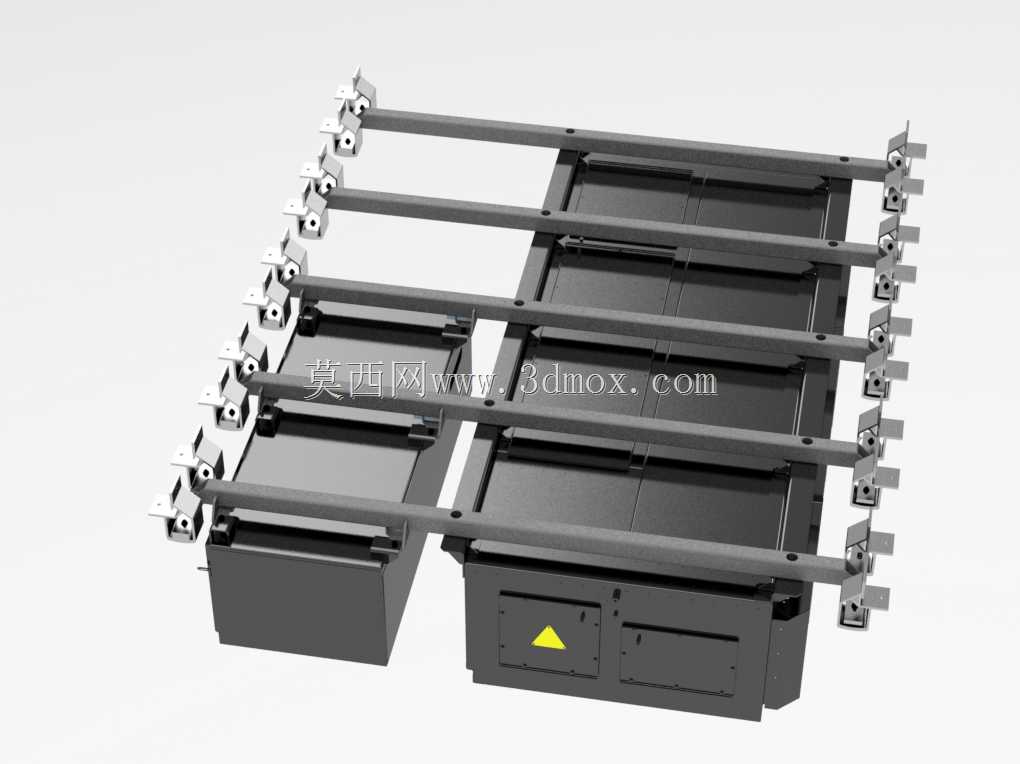

　　在车载储能、工业后备电源这类需要堆叠布置电池模组的场景里，电池包的承载框架一直是结构设计里的矛盾集中点——既要扛住整车行驶或者设备搬运过程中的交变载荷、冲击载荷，避免模组窜动磕碰引发安全隐患，又要尽可能压缩框架自身重量，提升整体能量密度，同时还要控制加工工序、降低制造成本，这套矩形梁解结构就是针对这几个核心痛点做的优化方案。从实际落地的工况来看，这类梁架主要用在多模组并排布置的电池簇安装场景，横向的多根平行矩形梁作为主承载构件，两端的连接耳座直接和设备侧的安装立柱或者舱体侧壁固定，梁体下方预留出完整的电池模组安装空间，不需要额外做复杂的转接支架，模组可以直接从梁架下方推入就位，再通过紧固件和梁体上预留的安装孔锁固，

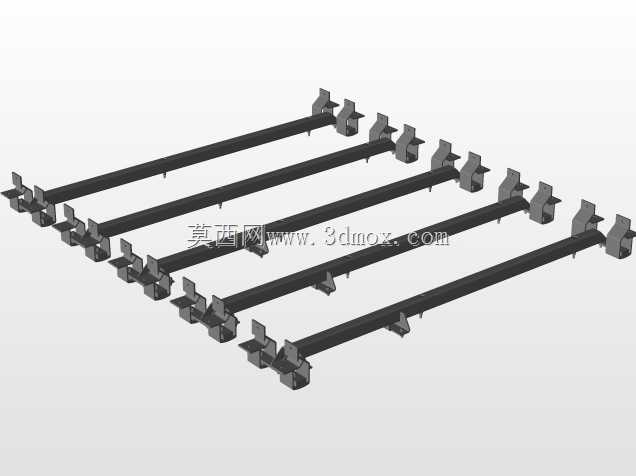

　　安装路径没有多余遮挡，现场装配的时候不需要调整复杂的工装定位，单组模组的安装效率比传统的框式底架提升不少。设计思路上没有采用传统的满焊框型结构，而是把整体框架拆分为几根独立的冷弯矩形横梁加端部连接座的组合形式，尽可能减少焊缝总长度——熟悉结构加工的工程师都清楚，长焊缝不仅焊接工时高，焊接带来的热变形还会后续增加大量的校形工作量，残余应力集中的位置在长期交变载荷下还容易出现疲劳开裂的问题。这套结构把焊缝集中在端部连接耳和横梁的接合位置，每处焊缝长度控制在满足剪切强度要求的最小值，整体零件数量比同承载等级的传统框架减少近四成，整体质量相比同刚度的钢制焊接框架降低42%，单根梁的质量控制在23.7kg，

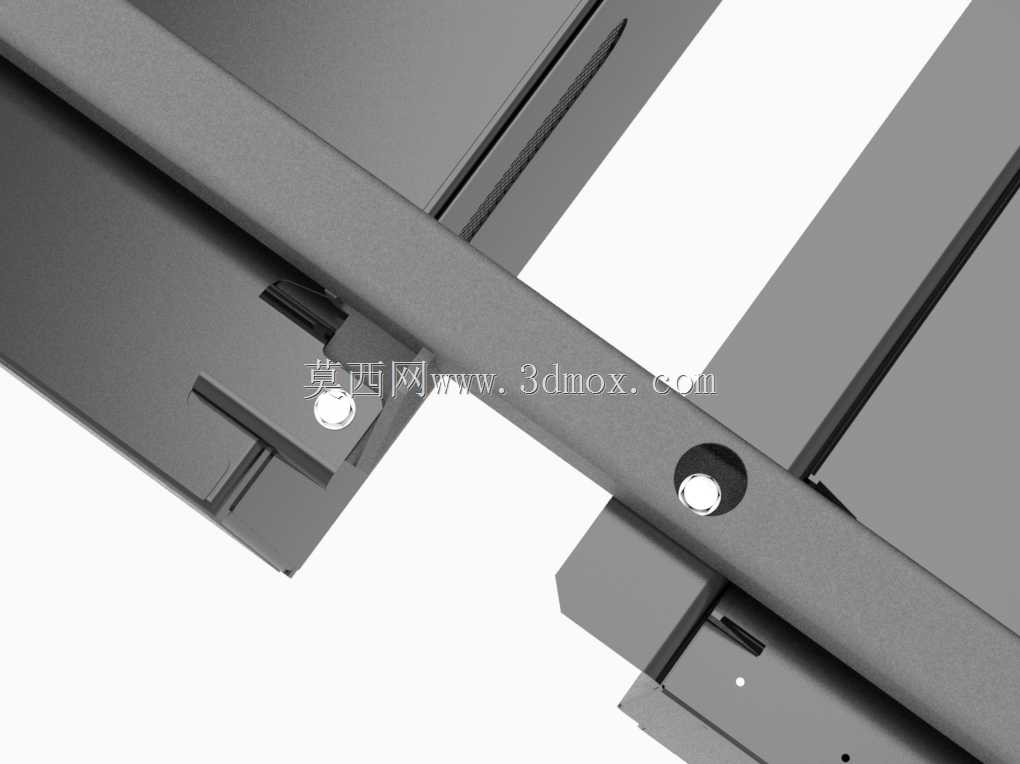

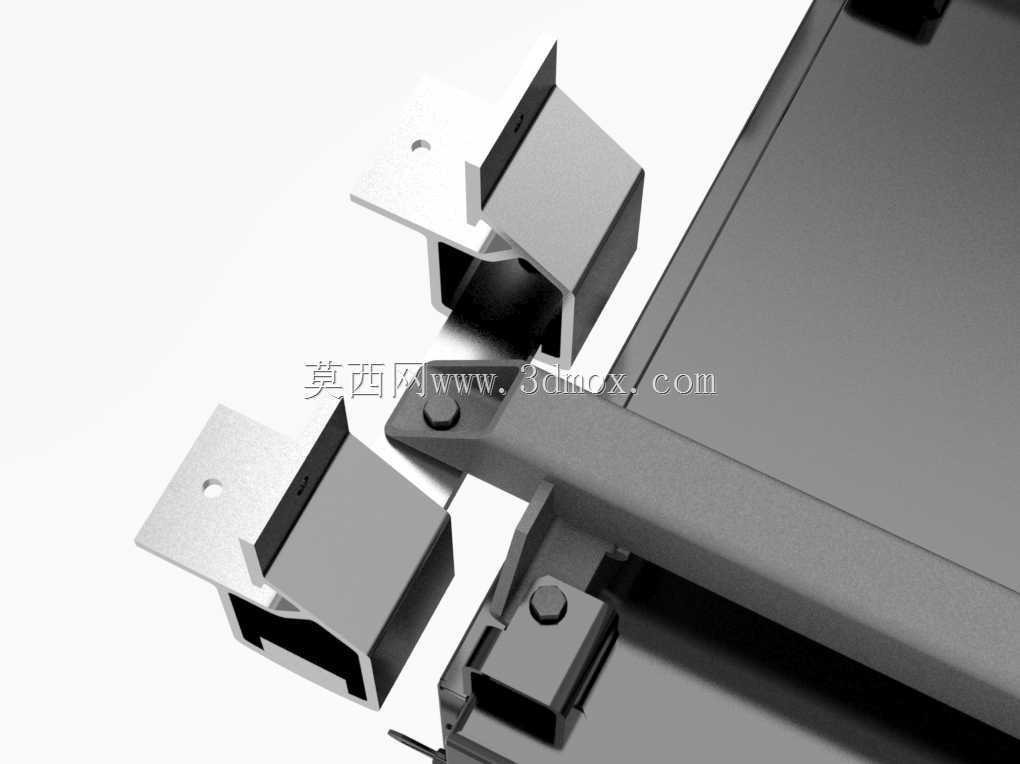

　　单人借助简单辅助工具就能完成梁体的安装对位，不需要动用起重设备，适配现场狭小空间的装配作业。从安装边界来看，横梁的间距是根据主流标准电池模组的顶部吊点位置做的匹配设计，梁体上的安装孔采用长圆孔加圆孔的组合定位方式，既可以吸收模组加工带来的尺寸公差，也能抵消温度变化带来的热胀冷缩位移，避免硬连接导致的结构应力累积。端部的连接耳座做了折弯加强结构，每个耳座上预留两个固定孔，安装时可以根据现场的立柱孔位调整上下安装位置，适配不同高度的电池模组堆叠需求，耳座和横梁连接的位置做了局部贴板加强，对应冲击载荷下的应力集中区域做了壁厚补强，不需要整体加大横梁的截面尺寸，就能满足垂向3g冲击、纵向1g加速度的载荷要求。梁体的截面选型也做了针对性优化，

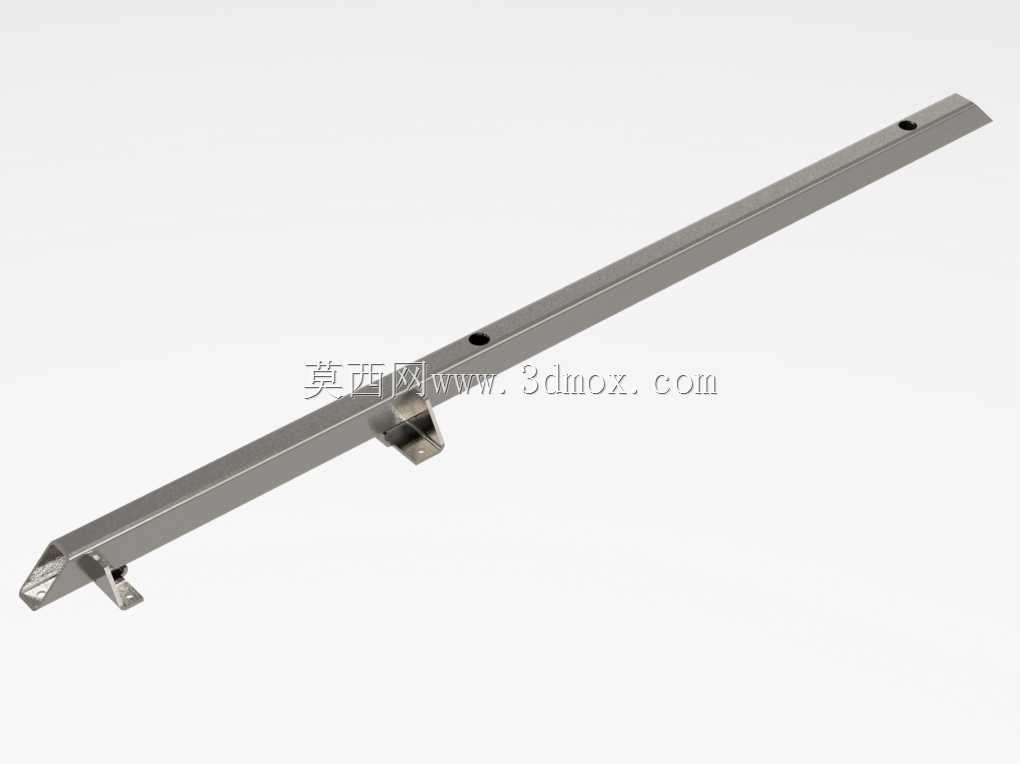

　　没有选用壁厚过大的矩形管，而是根据应力分析的结果，在梁体中部弯矩最大的位置保留足够的截面惯性矩，两端靠近连接座的位置因为剪力占主导，局部贴板补强即可，材料选用常用的Q235冷轧钢材，表面做电泳防锈处理，适配储能舱、车载电池舱这类有凝露风险的使用环境，不需要额外做喷涂处理就能满足十年以上的防腐要求。实际使用过程中，梁架上方预留的走线空间可以直接布置高压线束、采集线束，不需要额外设计走线槽，横梁的平面可以直接作为线束的支撑面，用扎带固定即可，进一步减少了附属零件的数量。针对电池模组的维护需求，单根横梁可以独立拆卸，不需要拆解整个框架就能完成对应位置模组的更换，后期运维的成本也能大幅降低。结构验证阶段做了完整的应力分析，满载荷工况下梁体的最大变形量控制在0.5mm以内，远低于电池模组安装要求的1mm变形阈值，不会因为梁体变形导致模组密封面受力不均、或者接插件对位偏差的问题。和传统的槽钢焊接底架相比，这套结构没有突出的棱角，所有外露的边都做了倒角处理，装配过程中不会划伤线束或者操作人员的防护装备，细节上更符合工业设备的安全设计要求。
