UPN120梁配套电池安装承载架结构

　　在工业储能、分布式供电站点的电池组布设场景中，电池承载架的结构合理性直接决定了后期运维效率、电池组运行稳定性以及现场安装的施工成本，这套基于UPN120标准梁设计的电池安装承载结构，正是针对现有电池架安装工序复杂、定制化成本高的痛点做的针对性优化。从实际应用场景来看，这类结构可直接适配标准19英寸机柜安装场景，也可独立作为开放式电池组承载架使用，在通讯基站后备电源、中小型工商业储能舱、工业现场不间断供电系统的电池排布中都能适配，不需要额外定制非标梁体构件，大幅降低现场物料筹备的复杂度。

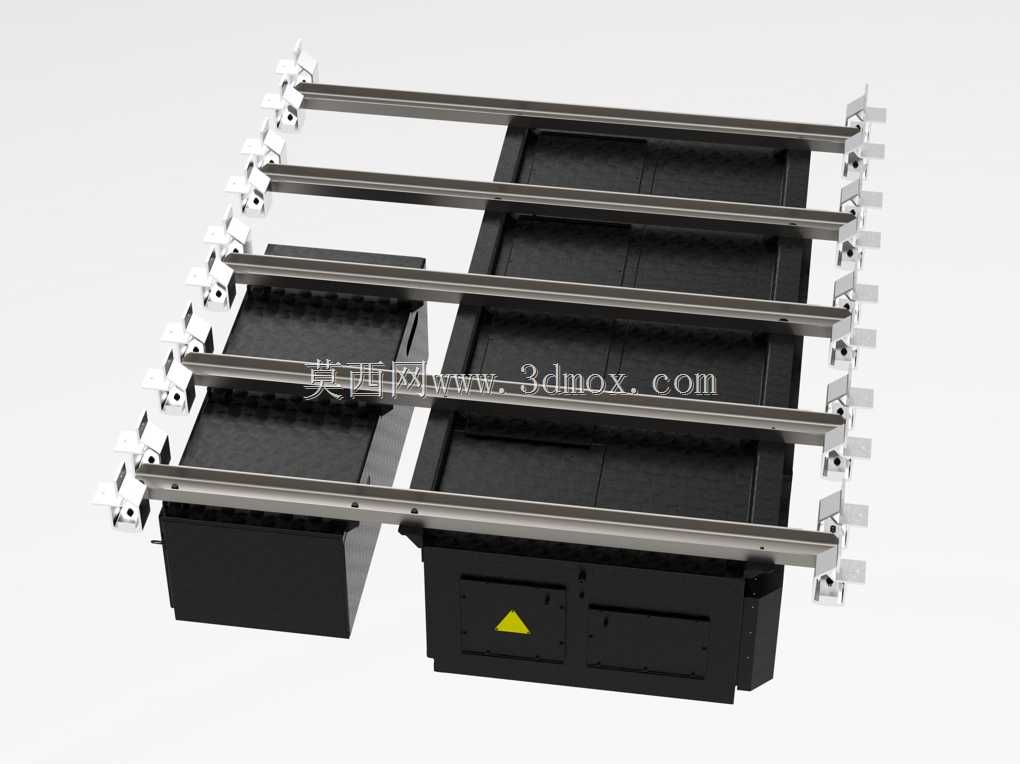

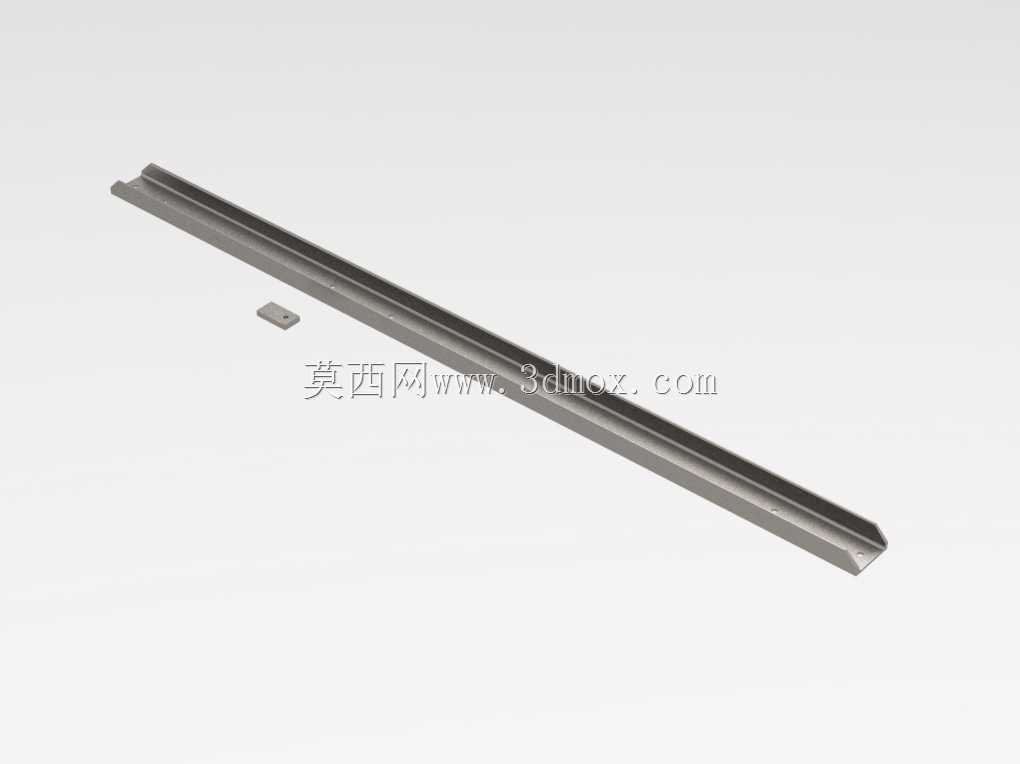

　　设计思路上没有采用传统电池架的整体焊接式框架，而是沿用通用UPN120槽钢作为主承重横梁，直接将电池组的安装点位设置在横梁上，省去了传统结构中横梁与电池安装托板之间的过渡连接构件。连接电池盒的构件选用16mm厚度的普通金属板材，不需要开模定制特殊型材，板材仅需做简单的钻孔、折弯加工即可完成制作，加工门槛极低，普通的机加工车间甚至现场施工班组都能完成构件加工，单组架体的加工周期相比传统焊接式电池架能缩短60%以上，材料成本也能控制在较低水平。

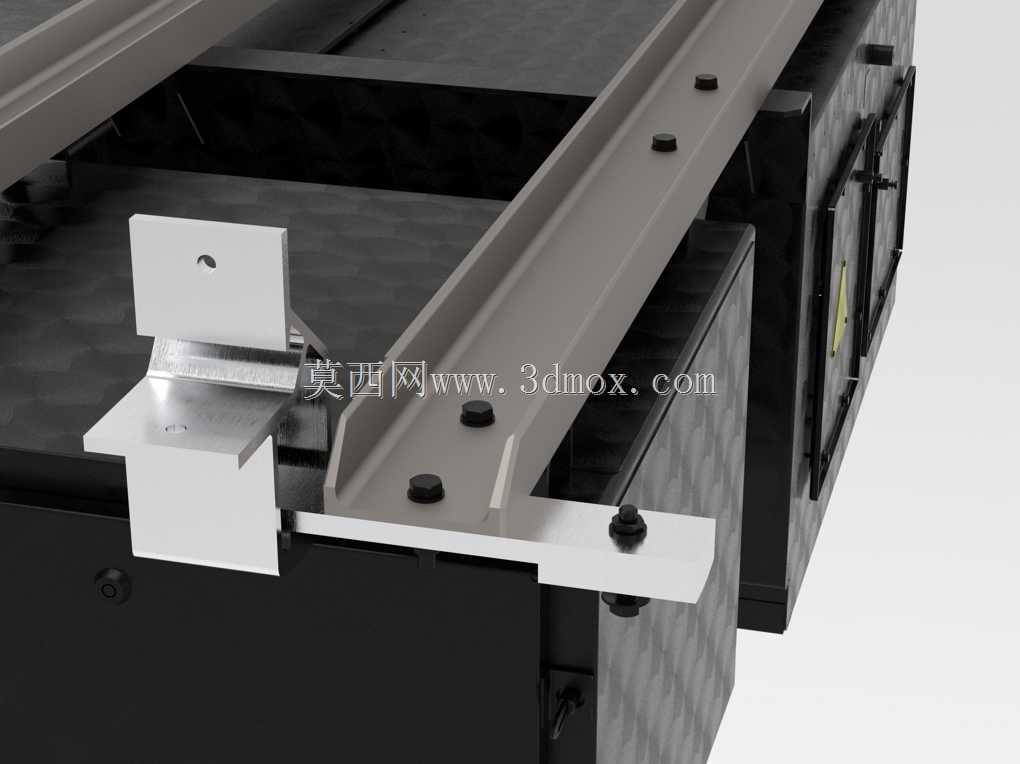

　　从功能特性来看，这套结构的承重冗余完全满足常规铅酸蓄电池、磷酸铁锂电池包的承重要求，UPN120槽钢本身的截面惯性矩足够支撑多层电池排布时的载荷，不会出现横梁下挠变形的问题。金属连接板直接贴合电池盒底部安装位，螺栓穿过连接板与电池盒预设的安装孔锁紧，连接点没有多余的转接件，累计装配公差能控制在极小范围内，安装完成后整组电池的排布平整度更高，不会出现单个电池盒倾斜导致的接线端子受力不均问题。架体两端的固定件直接卡接在UPN120梁的翼缘位置，不需要在梁体上做大面积的焊接或者密集钻孔，不会破坏梁体本身的结构强度，后期调整电池层间距时，只需要松开两端的固定螺栓，滑动横梁到目标位置再锁紧即可，不需要重新拆解整个架体，运维调整的灵活度很高。

　　安装边界方面，这套架体的横向宽度完全适配标准UPN120梁的长度模数，可根据现场需要排布的电池数量灵活增减横梁数量，单根横梁的长度可根据电池包的实际宽度做裁切，不需要改动两端的连接固定结构。纵向的层间距可根据电池包的高度、接线操作需要的空间灵活调整，最小层间距可压缩到刚好容纳电池盒加顶部接线空间的尺寸，最大化利用安装空间。架体底部预留了与地面基础或者机柜底部框架的连接孔位，可采用膨胀螺栓直接固定在水泥地面，也可通过螺栓连接在机柜的底部承重梁上，安装固定方式适配绝大多数现场安装条件。

　　结构受力层面，设计阶段已经针对满载工况下的横梁弯曲应力、连接点剪切应力做了完整的压力分析，所有受力点位的应力值都远低于材料的许用应力，长期满载使用不会出现结构塑性变形。金属连接板与电池盒的接触面积足够大，电池放置后的压强分布均匀，不会出现局部应力集中导致的电池盒外壳变形问题。架体上的金属构件全部采用等电位连接设计，安装完成后可直接将架体接入站点的接地系统，避免电池组运行过程中出现架体带电的安全隐患。

　　和传统定制化电池架相比，这套结构最大的优势在于物料的通用性，UPN120槽钢是市场上极易采购的标准型材，16mm厚的金属板也是常规工业板材，不需要提前长时间备货，现场如果出现构件损坏，可随时在本地五金市场采购原材料加工替换，不会因为特殊定制构件的供货周期影响项目施工进度。安装过程不需要专业的焊接设备，仅需常规的扳手、电钻等工具即可完成整组架体的组装，两个施工人员半天时间即可完成单组12层电池架的组装与电池就位，施工效率远高于传统焊接式架体。
