莫氏锥柄半死点MT3/MT4车床顶尖套件

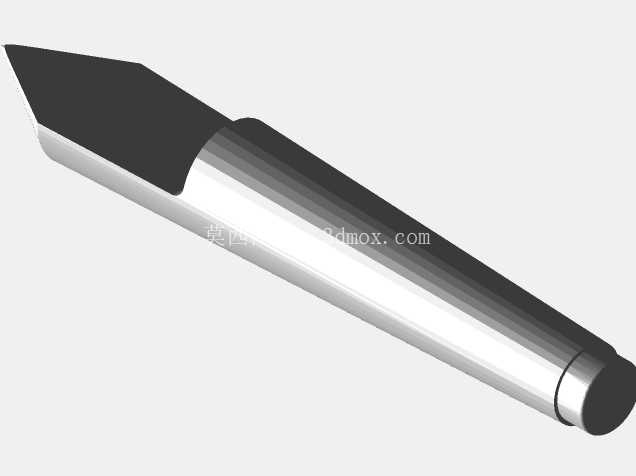

　　在普通卧式车床、转塔车床的轴类零件加工工序里，顶尖是直接决定工件装夹同轴度、加工稳定性的核心定位元件，这套半死点顶尖套件覆盖MT3、MT4两种常用莫氏锥度规格，适配市面多数中小型车床的尾座锥孔安装需求，能满足不同直径、不同重量轴类零件的顶持定位作业。不同于常规固定死顶尖完全无转动余量、高速切削时易因摩擦发热烧蚀工件中心孔，也不同于回转顶尖内置轴承结构易因切削振动产生径向窜动，半死点顶尖的结构设计取了两者的优势：主体锥柄与顶尖头部采用一体化硬质合金镶尖结构保证刚性，仅在顶尖与工件接触的锥面做了微角度自适配设计，顶持时能自动贴合工件中心孔的微小形位偏差，既避免了死顶尖高速摩擦的发热问题，又比回转顶尖拥有更高的回转精度，适合半精车、精车工序的轴类零件定位。

　　从安装边界来看，这套顶尖的莫氏锥柄严格遵循GB/T 1443标准的莫氏锥度公差要求，MT3规格锥柄大端直径23.825mm，锥长81mm，适配尾座锥孔为MT3的C6132、C6136等型号车床；MT4规格锥柄大端直径31.267mm，锥长102.5mm，适配C6140、C6150等常见通用车床，安装时只需擦净尾座锥孔与顶尖锥柄表面的油污、铁屑，将锥柄对准锥孔冲击锁紧即可，无需额外紧固件，拆卸时通过尾座丝杠的顶出机构就能顺利取出，日常换型效率很高。

　　实际加工场景中，针对长径比大于10的细长轴类零件，用两顶尖装夹时搭配这套半死点顶尖，能有效减少工件因切削力产生的让刀变形，顶尖头部的60度锥角完全匹配国标中心孔的成型角度，镶焊的硬质合金尖部硬度可达HRA90以上，长时间承受工件回转摩擦也不会出现磨损凹陷，能长时间保持定位精度，避免频繁更换顶尖带来的对刀误差。设计过程中，针对不同加工场景的顶持力需求，套件内包含了7种不同顶尖头部长度、不同颈部直径的规格：颈部直径较细的规格适合加工小直径轴类零件的端面、倒角工序，能避免刀架走刀时与顶尖发生碰撞干涉；颈部加粗的规格则适合大余量粗车工序，能承受更大的顶持力与切削径向力，不会出现顶尖颈部断裂的问题。

　　顶尖尾部的扁尾结构完全符合标准莫氏锥柄的扁尾尺寸，能配合尾座内部的扁尾槽传递扭矩，当顶持力过大出现锥面抱死时，也能通过扁尾受力顺利顶出顶尖，不会出现锥柄卡在尾座内难以拆卸的问题。在日常设备维护层面，这套半死点顶尖没有回转顶尖的内置轴承、密封件等易损结构，不需要定期加注润滑脂，使用后只需擦净表面的切削液、铁屑，在锥柄与顶尖表面涂抹防锈油存放即可，维护成本远低于回转顶尖，非常适合批量加工、生产节拍稳定的机加工车间使用。针对一些特殊加工场景，比如在车床上进行轴类零件的外圆磨削、滚花等工序时，这套半死点顶尖的高刚性优势会更明显，不会像回转顶尖那样因轴承间隙产生工件跳动，能稳定保证加工面的粗糙度与形位公差要求。建模过程中，所有锥面、圆柱面的形位公差都严格按照机械加工工艺要求设定，锥面的接触精度要求达到接触面不小于80%，保证安装后顶尖的径向跳动量控制在0.005mm以内，完全满足精车工序的精度要求，不同规格顶尖的尺寸参数都经过实际加工场景验证，不存在安装干涉、强度不足等设计缺陷，可直接用于工装选型、三维装配模拟、加工工艺排布等工作场景。
