U型双托臂纸卷承托安装固定支架

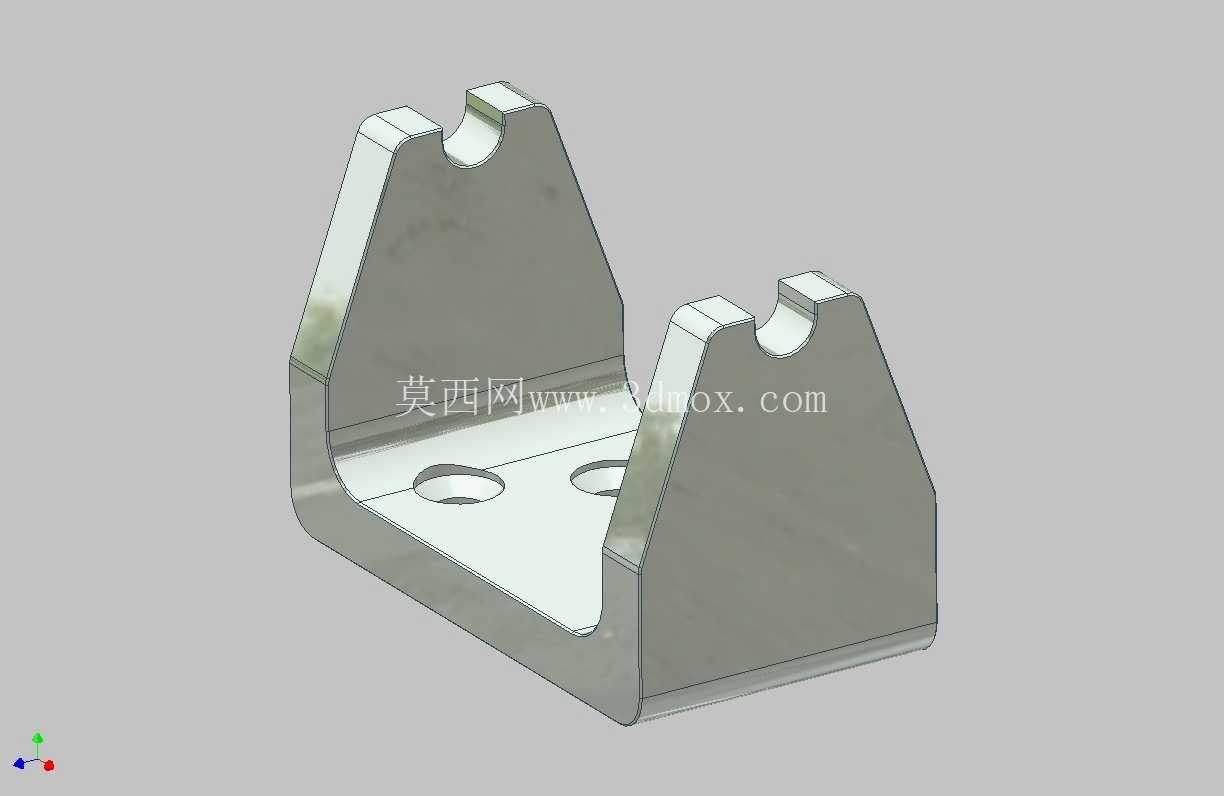

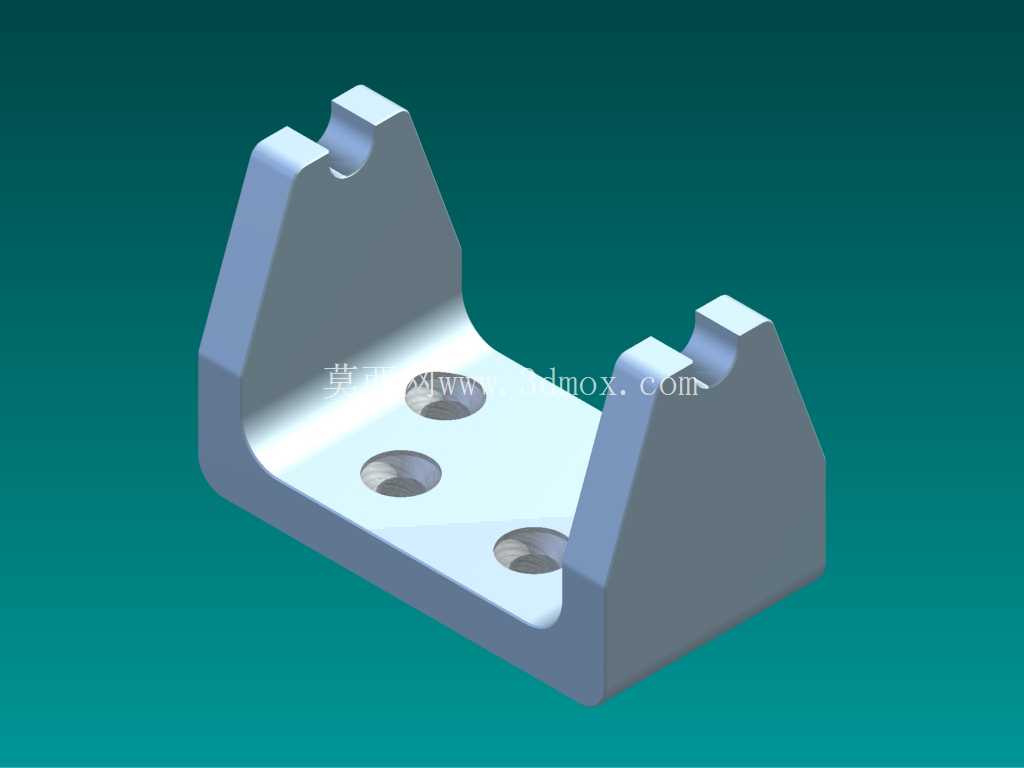

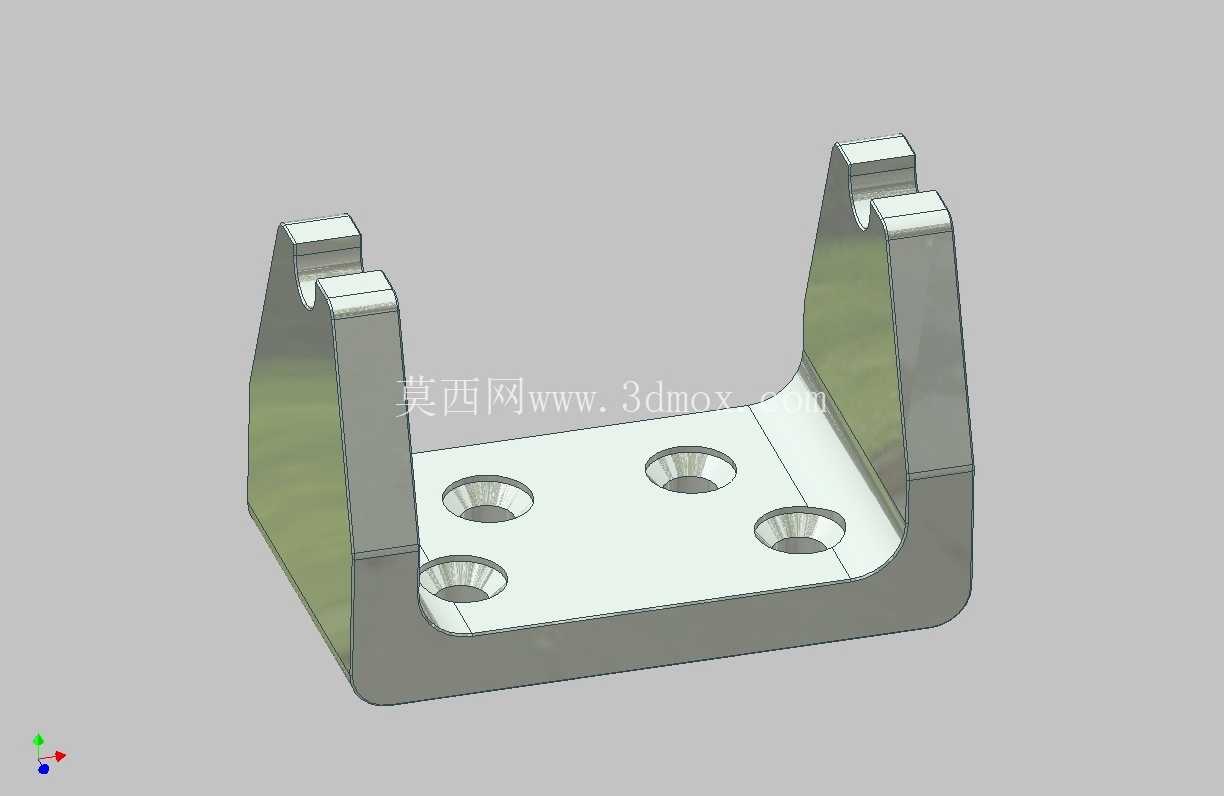

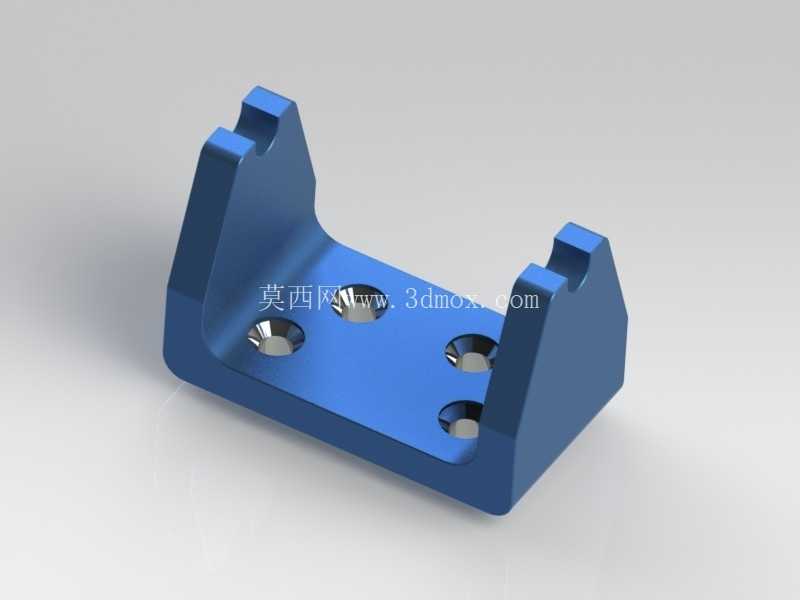

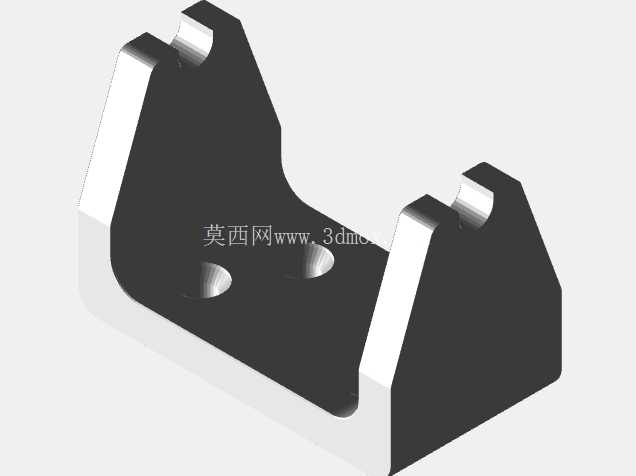

　　这款U型双托臂结构的承托件，主要面向卷材类物料的工位架设场景，常见于包装生产线的放卷工位、印刷设备的进料端、无纺布加工设备的料架端，也可适配小型商用纸巾架、标签剥离机的料卷支撑部位，核心作用是为套在芯轴上的筒状纸卷提供稳定的两端支撑，保证料卷转动放料过程中无径向窜动、无轴向偏移，避免走料偏斜引发的材料褶皱、对位不准等生产问题。从结构设计逻辑来看，整体采用一体化U型弯折构型，底部为平整安装基面，基面上均匀排布四个沉头安装孔，孔位做沉头处理是为了让内六角螺栓安装后头部完全没入基面以下，不会凸起干涉纸卷底部的转动空间，同时四个孔位采用矩形对称排布，安装时可适配不同孔距的安装台面，既可以通过螺栓锁紧在铝型材框架的台面上，也可以直接固定在钢板焊接的设备机架立面，安装边界的容错率较高，不需要额外加工转接板就能完成固定。

　　两侧向上延伸的托臂为对称结构，托臂顶端开设有开口朝上的U型卡槽，卡槽的宽度尺寸匹配常规纸卷芯轴的轴径公差，开口设计的优势在于更换纸卷时不需要整根抽出芯轴，只需要将芯轴连带剩余料卷向上抬出即可完成拆卸，新料卷穿好芯轴后直接卡入卡槽就能完成安装，相比封闭轴承座式的支撑结构，换料效率能提升40%以上，尤其适合需要频繁更换料卷的小批量多规格生产场景。托臂与底部安装基面的过渡位置做了大圆角应力释放处理，避免冲压或铣削加工时的应力集中，同时在承托大重量纸卷时，过渡位置不会因为长期受交变载荷出现裂纹断裂，结构强度经过受力校核，单侧托臂可承受的径向载荷能满足常规300mm直径、200mm幅宽纸卷的承重需求，不会出现托臂外张变形的问题。

　　整体结构没有多余的冗余设计，所有棱边都做了倒角去毛刺处理，安装时不会划伤操作人员，也不会刮蹭纸卷边缘造成材料浪费。卡槽的内侧面做了轻微的粗糙度处理，既可以减少芯轴转动时的摩擦阻力，也能避免芯轴在卡槽内出现轴向滑动，不需要额外加装轴向定位挡圈就能限制芯轴的窜动。底部安装基面的平面度控制在0.1mm以内，安装后能保证两侧托臂的卡槽同轴度误差在允许范围内，芯轴卡入后转动顺畅无卡滞，不会出现转动卡顿导致的纸卷拉扯断裂问题。在实际产线应用中，这款支架可以成对对称安装，分别支撑纸卷芯轴的两端，也可以根据料卷幅宽调整两个支架的安装间距，适配不同幅宽的纸卷安装需求，不需要重新定制支撑结构，通用性较强。

　　针对部分有低摩擦需求的场景，还可以在卡槽内加装聚四氟乙烯耐磨衬套，进一步降低芯轴转动的摩擦系数，减少芯轴磨损，延长配件使用寿命。整个零件的构型完全从实际使用的换料效率、安装便捷性、结构可靠性出发，没有多余的装饰性结构，所有结构特征都服务于功能需求，是卷材处理工位非常典型的实用型支撑固定零件。
