汽车零部件挤压铝型材外壳套件结构设计

　　在汽车轻量化设计的落地环节，挤压铝型材外壳类零件的应用占比逐年提升，这套铝型材外壳套件覆盖了车载电控单元、传感器防护、小型执行器外罩、线束过线防护等多类车载安装场景，适配乘用车、商用车不同舱位的安装需求，不管是发动机舱的高温高振区域，还是驾驶舱内的低载荷电控安装位，都能找到对应匹配的型材结构件。从实际选型角度看，这类挤压铝型材外壳的壁厚控制在1.2mm到2.5mm区间，不同壁厚的零件对应不同的防护等级需求，安装边界预留了0.3mm的装配公差，既满足挤压工艺的脱模要求，也适配后续阳极氧化、喷塑等表面处理的镀层厚度余量，不会出现装配时孔位错位、卡扣卡滞的问题。

　　设计过程中优先考虑了型材挤压的成型可行性，所有截面的转角都做了R0.5到R2的圆角过渡，避免挤压时出现应力集中导致的型材开裂、变形，同时针对不同安装场景的固定需求，预留了自攻螺丝柱、卡扣卡槽、焊接凸台三类连接结构，不需要二次加工就能直接完成和车载支架、PCB板、相邻结构件的装配，能大幅缩短整车零部件的装配工时。针对发动机舱内使用的外壳件，截面设计了交错的散热筋结构，在不增加整体壁厚的前提下提升散热面积，比同体积的塑料外壳散热效率提升40%以上，同时铝型材本身的电磁屏蔽特性，能为内部的电控元件提供天然的电磁防护，减少车载复杂电磁环境下的信号干扰问题；针对驾驶舱内使用的外观类外壳，表面预留了均匀的装饰面余量，没有挤压工艺带来的明显合模线，后续做拉丝、喷砂处理后能直接达到内饰件的外观要求。

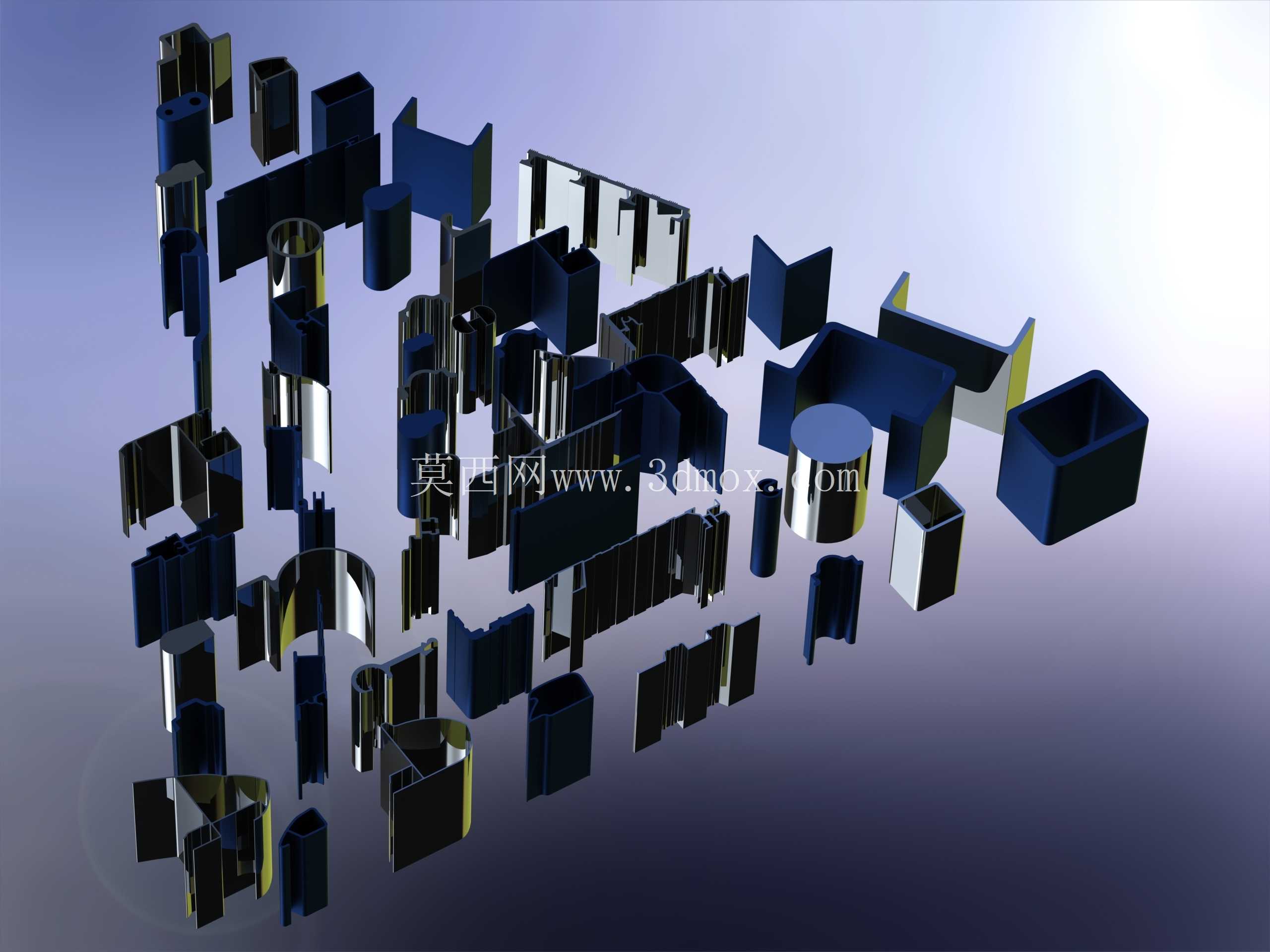

　　整套套件里的五十余款型材外壳，长度方向都预留了可裁切的余量标记，设计人员可以根据实际项目的安装空间需求，在不破坏主体安装结构的前提下调整零件长度，适配不同车型的差异化安装空间，不需要重新开模挤压，能大幅降低新项目的开发周期和开模成本。从安装匹配性来看，所有外壳的安装孔位都遵循车载零部件的通用安装孔距标准，相邻零件的拼接处设计了错位止口，拼接后缝隙控制在0.2mm以内，既满足IP65以上的防护要求，也避免车辆行驶振动过程中出现拼接处异响、松动的问题。针对需要走线的外壳件，侧壁预留了标准的格兰头安装位和线束过孔，过孔处做了翻边处理，避免线束被锐边割破绝缘层，同时翻边结构也能提升密封圈的压紧效果，进一步提升防护等级。

　　在结构强度校核层面，所有零件都通过了车载零部件的振动、冲击仿真验证，1.5mm壁厚的外壳就能承受100g以上的冲击载荷，满足整车行驶过程中的复杂工况要求，同时铝型材本身的耐腐蚀特性，经过表面处理后能满足盐雾试验720小时无腐蚀的要求，适配整车全生命周期的使用需求。不同于定制化的单一铝型材外壳，这套套件覆盖了车载领域绝大多数小型铝壳的应用场景，结构设计人员在做新项目开发时，可以直接从套件中选取匹配的型材截面，调整长度和局部安装孔位就能快速完成设计，不需要从零开始绘制截面、验证挤压工艺可行性，能把这类零件的开发周期从原来的2-3周压缩到2-3天，同时成熟的截面结构已经经过多轮工艺验证和实际装车验证，能大幅降低新项目的设计风险，避免出现挤压成型不良、装配干涉、强度不足等常见问题。
