设备箱用限位式铰接锁扣结构设计

在工业电控柜、户外设备防护箱、小型集成设备舱这类需要频繁开合检修的箱体结构中，铰接锁合构件的可靠性直接决定了箱体的防护性能与使用便捷性，这款限位铰链正是针对这类场景做的结构优化。不同于普通外露式合页仅做转动支撑的设计，这款构件把铰接转动与锁合限位的功能做了集成，安装完成后不需要额外加装搭扣，就能实现箱门开合到限定角度后的位置锁定，避免检修过程中箱门意外回落磕碰操作人员，也能减少大风、设备振动等外力导致的箱门意外闭合问题。

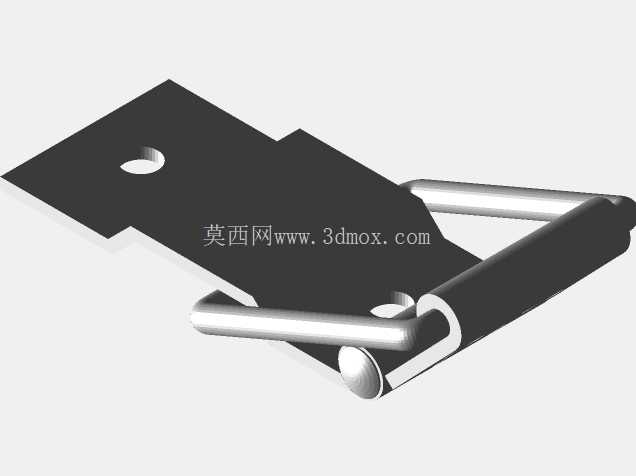

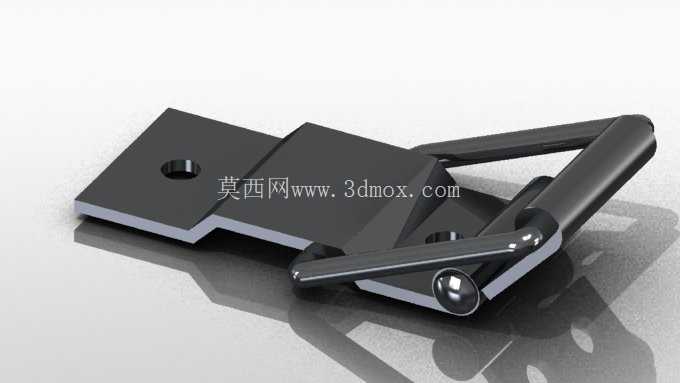

从结构设计逻辑来看，整个构件分为两个固定基座与一体式铰接锁杆两部分，两个基座分别对应安装在箱体门框与箱门的侧边贴合位置，基座上预留的沉头安装孔可以适配M4或者M5规格的沉头螺钉，安装后螺钉头完全沉入基座平面，不会突出表面刮蹭线缆或者操作人员衣物。基座的折弯角度做了精准的公差匹配，当箱门处于完全闭合状态时，两个基座的贴合面完全对齐，铰接杆的弧形段刚好卡入基座的限位槽内，此时整个构件处于锁止状态，箱门无法向外开启，只有向上扳动铰接杆脱离限位槽后，才能带动箱门绕铰接轴转动。

转动行程的设计上，这款铰链做了明确的开合角度限制，最大开启角度控制在110度左右，这个角度既可以满足检修时人员探入箱体内部操作的空间需求，又能避免箱门开启角度过大导致铰接部位应力集中出现塑性变形，同时也不会因为开门角度过大占用过多的设备周边通道空间，适合安装在空间紧凑的车间设备排布场景。铰接部位的转动配合采用了轴孔间隙配合的设计，间隙值控制在0.05mm到0.1mm之间，既保证转动过程无卡滞，又能减少长期使用后的磨损旷量，铰接杆的端部做了球形抛光处理，扳动操作时不会划伤手部，表面的黑化处理层可以适应户外高湿度、轻度腐蚀的使用环境，不容易出现锈死无法转动的问题。

安装边界方面，单个基座的安装面尺寸控制在40mm*25mm范围内，对安装面的平面度要求不高于0.2mm，不需要在箱体板上做复杂的沉台或者开槽加工，只需要在对应位置钻好安装螺钉的过孔就可以完成固定，适配1.2mm到3mm厚度的冷轧钢板、铝合金板材质的箱体，不需要额外做加强筋补强，因为整个构件的受力点都分布在螺钉安装孔位周边，扳动解锁时的作用力会均匀分散到两个基座的安装面上，不会出现局部应力集中导致的箱体板材变形问题。

在实际选型适配时，需要注意这款铰链的承重上限，单组构件可以承受15kg以内的箱门重量，如果箱门重量超过这个范围，可以在箱门的上下位置各安装一组，同步操作解锁即可。不同于普通分离式合页与搭扣的组合方案，这款集成式铰链的安装对位难度更低，只需要保证两个基座在箱门闭合状态下的对齐精度在1mm以内，就可以实现顺畅的锁合与转动，不需要反复调整合页与搭扣的相对位置，能有效减少箱体组装环节的装配工时。另外，构件的所有棱角位置都做了R1以上的圆角处理，没有尖锐的毛刺边，装配过程中不容易出现工伤问题，铰接部位没有额外的外置弹簧，依靠构件本身的结构形变实现锁止限位，不会出现弹簧锈蚀断裂导致的锁合失效问题，长期免维护的使用周期更长，适合用在户外通信设备箱、电力计量箱、小型工业设备的防护舱这类不方便频繁做构件维护的场景。
