双页八孔铜质合页结构设计方案

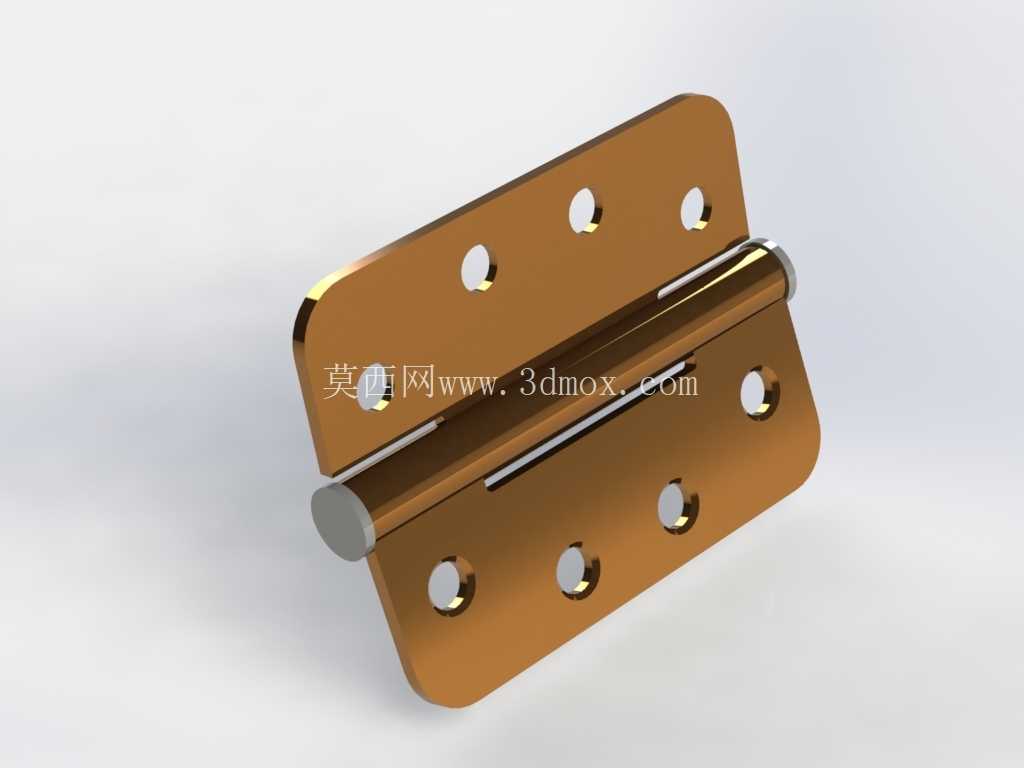

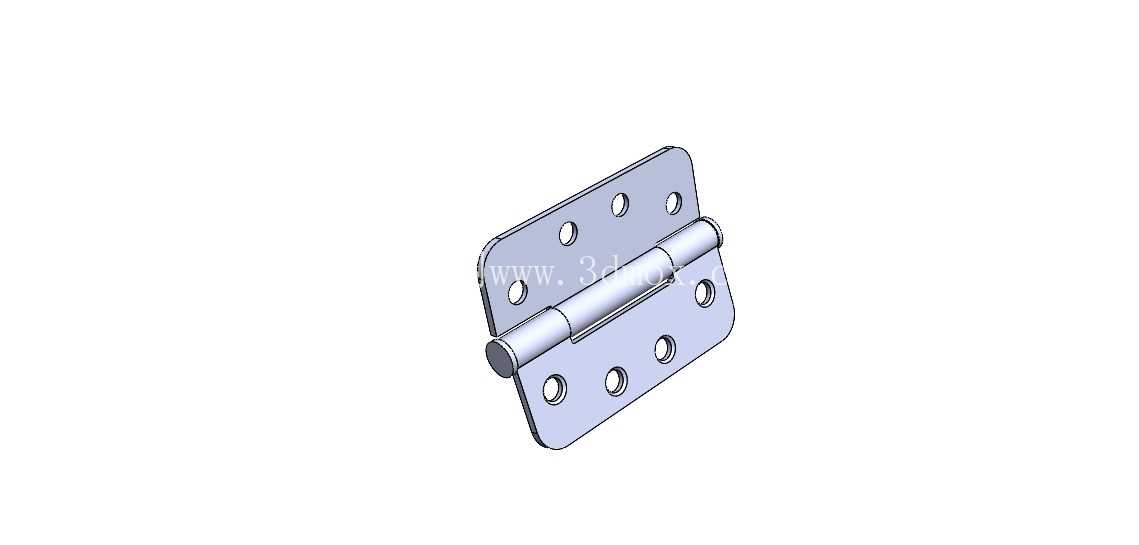

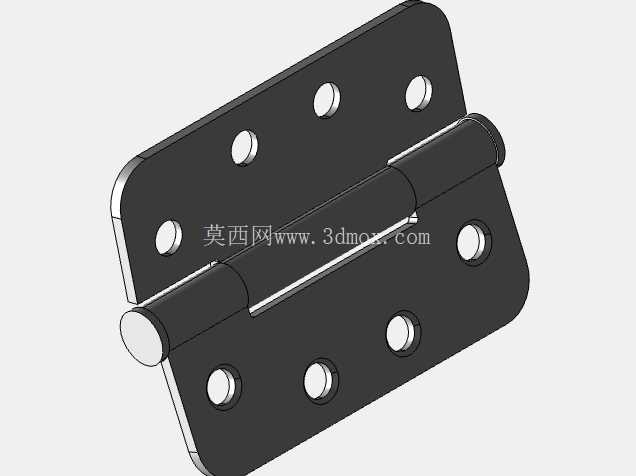

　　这款双页八孔铜质合页的设计，最初是针对户外防腐木箱体、小型设备检修舱门这类对耐锈蚀有一定要求的场景做的结构优化，区别于常规铁质合页需要做表面喷塑或镀锌处理，铜质基材本身在潮湿、多盐雾的非强酸环境下能形成稳定的氧化保护层，不需要额外做表面防腐涂层就能满足长期使用需求，尤其适合沿海区域的户外配电箱舱门、园林景观木质设施的活动连接部位。从结构功能上看，合页采用对称双页设计，每页预留四个沉头安装孔，孔位做了等距排布，单页四个孔分别靠近页片的四个边角，安装时螺丝锁紧后受力均匀，不会出现单页局部应力集中导致页片变形的问题，中间的销轴采用贯穿式装配结构，销轴两端做了翻边铆接处理，既保证两个页片绕销轴转动时的同轴度，也避免长期开合过程中销轴从页片套筒内脱出，转动间隙控制在0.1mm以内，开合过程没有明显的旷量，不会出现门体安装后下垂错位的情况。

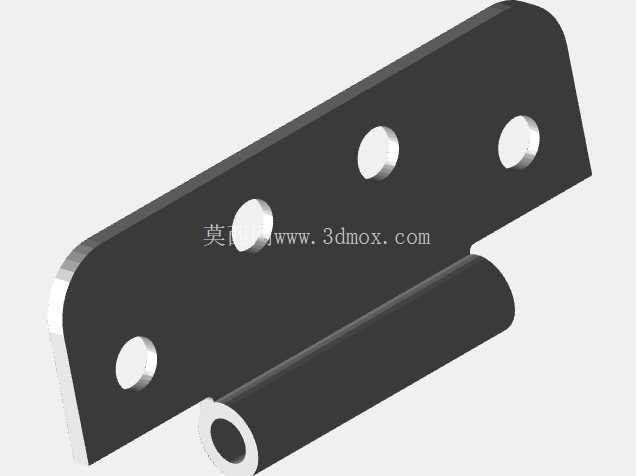

　　设计过程中首先考虑的是安装边界的适配性，页片整体采用等厚铜板冲压成型，页片边缘做了R0.5的圆角处理，避免安装和使用过程中锐边划伤操作人员，套筒部分采用卷圆工艺成型，卷圆后的内径与销轴外径采用间隙配合，配合公差选H8/f7，既保证转动顺畅，又不会因为间隙过大导致转动时出现晃动。安装孔采用沉头设计，沉头深度适配常用的M4十字沉头螺丝，安装后螺丝头完全没入页片表面，不会突出页片影响门体闭合时的贴合度，两个页片完全闭合时，页片平面之间的缝隙控制在0.2mm以内，闭合后两个页片的平面度误差不超过0.1mm，保证门体关闭后和门框之间的缝隙均匀。

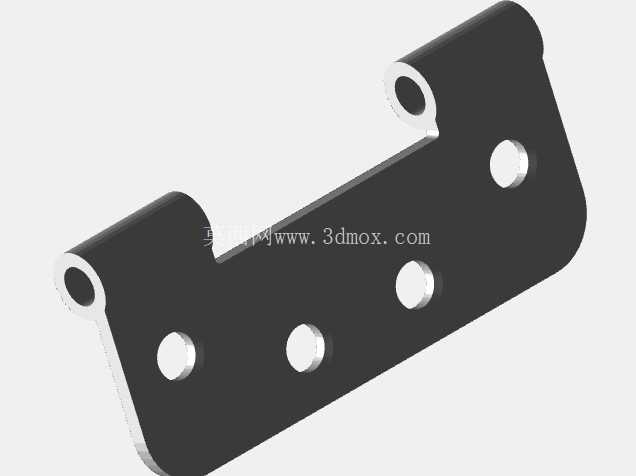

　　从实际使用场景的适配来看，这款合页的单页宽度和长度比例经过调整，在保证足够连接强度的前提下，尽可能缩小页片的外露面积，安装在小型箱体上不会因为合页尺寸过大影响整体外观，销轴的直径根据页片尺寸做了匹配，在承受10kg以内的门体重量时，销轴的弯曲变形量小于0.05mm，长期开合使用不会出现销轴弯曲导致的转动卡滞问题。设计时还考虑了装配的便利性，两个页片的套筒采用交错排布，装配时只需要将销轴从一端穿入，两端铆压固定即可完成组装，不需要额外的定位销或者固定螺丝，组装工序简单，适合批量生产加工。

　　另外页片表面没有做额外的装饰性纹路，保持铜材本身的金属质感，既可以用在需要外露五金件的景观设施上，也可以根据使用需求做喷漆、做旧等表面处理，适配不同的外观风格。在安装尺寸的边界设定上，合页完全展开时两个页片处于同一平面，总长度为两个页片长度加上套筒的直径尺寸，安装时需要在门框和门体上预留对应的安装平面，安装孔的中心距到页片边缘的距离保持一致，现场安装时不需要额外做孔位调整，直接按照孔位标记打孔即可完成安装，降低现场安装的加工难度。转动结构的设计上，没有额外添加阻尼结构，依靠铜材本身的自润滑特性，开合过程中不需要定期加注润滑油，就能保持长期的转动顺畅，减少后期维护的工作量，适合用在不方便定期维护的户外设施或者封闭设备舱门的连接部位。针对不同的使用场景，这款合页的结构也可以做小幅调整，如果是用在承重更大的门体上，可以在保持安装孔位不变的前提下，适当增加页片厚度和销轴直径，不需要改动整体的安装尺寸，就能提升承重能力，具备一定的结构通用性。
