航空用管夹式固定夹持结构设计

　　这款夹持结构主要面向航空机载设备的管路固定场景，在机载环控、燃油、液压系统的外露管路布设中，这类夹持件需要同时满足快装、限位、抗振、隔温的多重要求，区别于常规民用管夹的单螺栓锁紧结构，这款采用双侧对称卡扣加中部承托的构型，适配圆形截面管路的径向固定需求。从实际使用场景来看，机载设备的管路布设往往需要沿机身框架、设备舱侧壁走管，传统的喉箍式固定件需要工具锁紧，在狭小的设备舱内部操作空间受限，且金属喉箍长期受振动影响容易出现松脱，还会因为与管路硬接触造成管路外壁磨损。

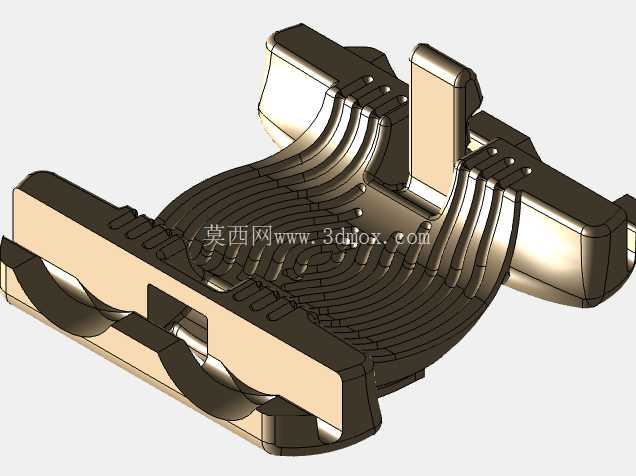

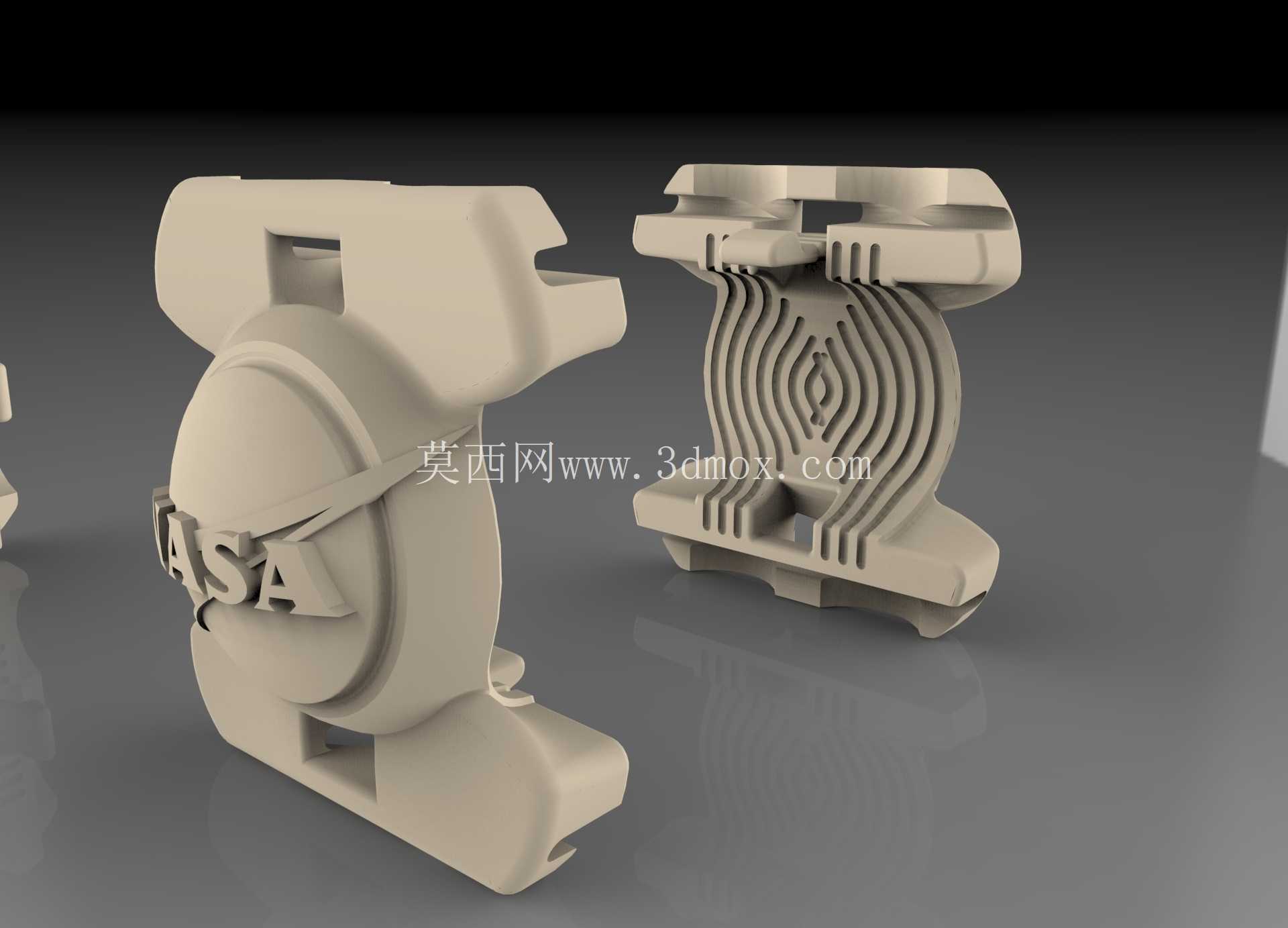

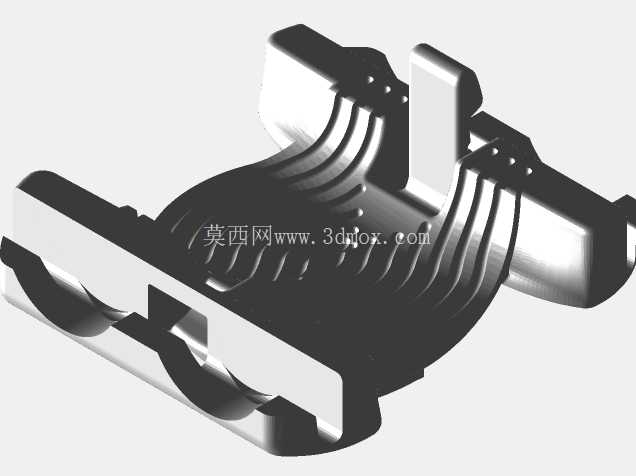

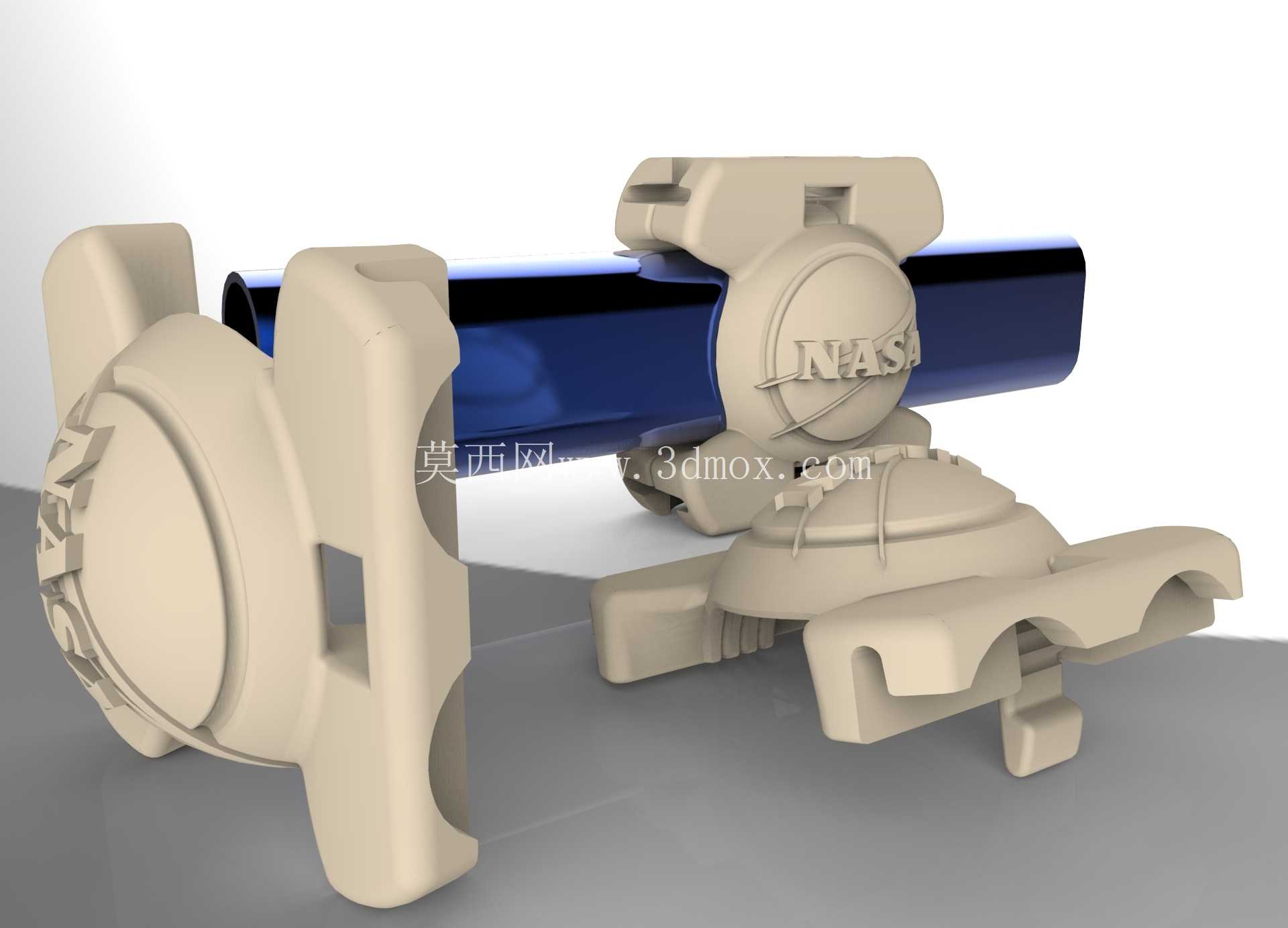

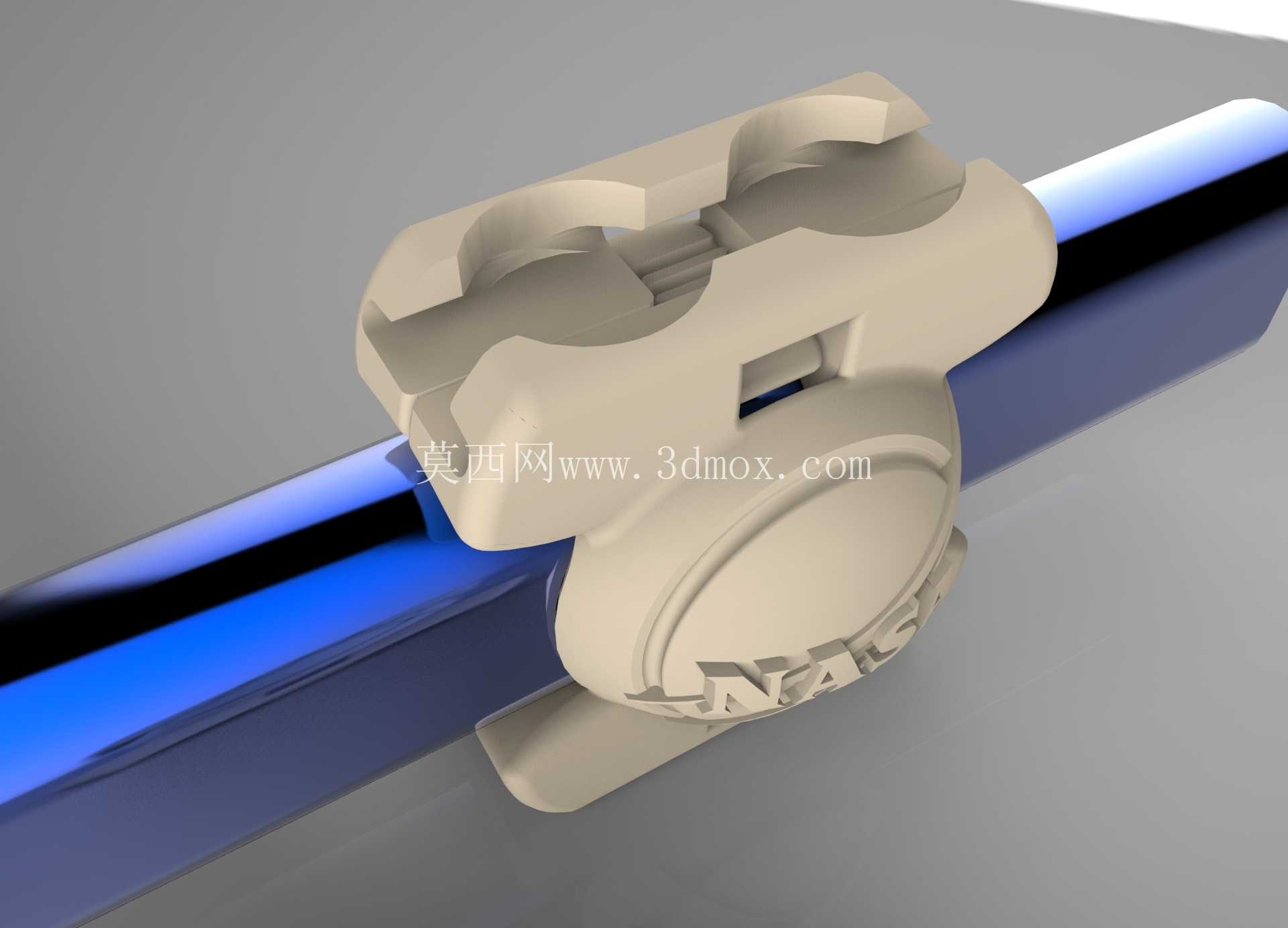

　　这款夹持结构的双侧卡扣采用弹性形变卡合设计，安装时只需要将管路压入中部承托位，两侧卡爪自动回弹卡入预设的安装基座卡槽，不需要额外工具即可完成预装，后续维护拆卸时只需要拨开两侧卡爪即可取下，大幅提升舱内管路布设的作业效率。从结构设计思路来看，中部的承托弧面做了与管路外径匹配的曲率设计，弧面与管路接触的区域预留了柔性衬垫的安装槽，实际装配时可以在槽内嵌入橡胶或者聚四氟乙烯衬垫，一方面可以补偿管路外径的制造公差，避免硬接触造成的应力集中，另一方面可以吸收飞行过程中的振动载荷，避免管路与夹持件之间的共振磨损。

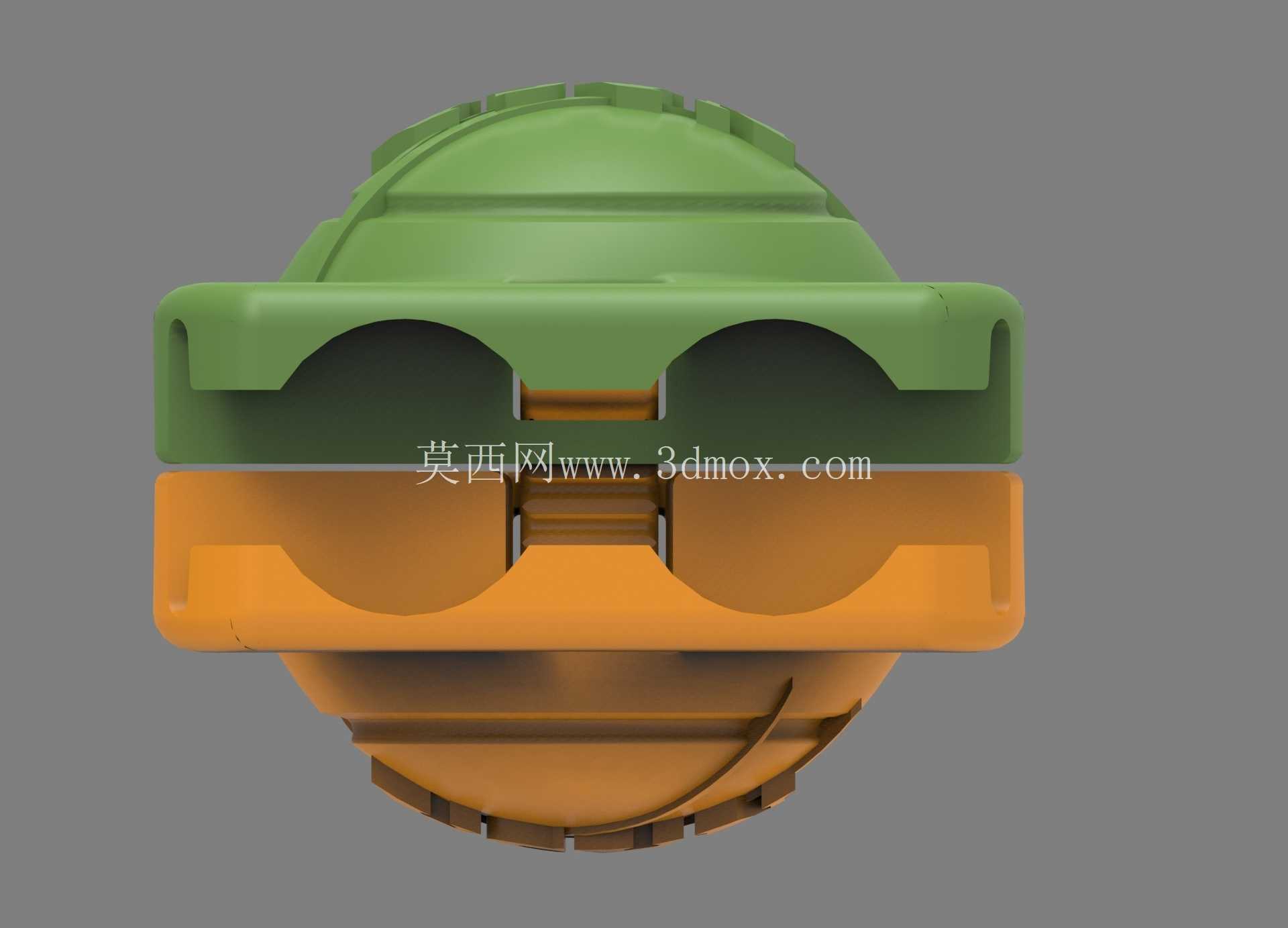

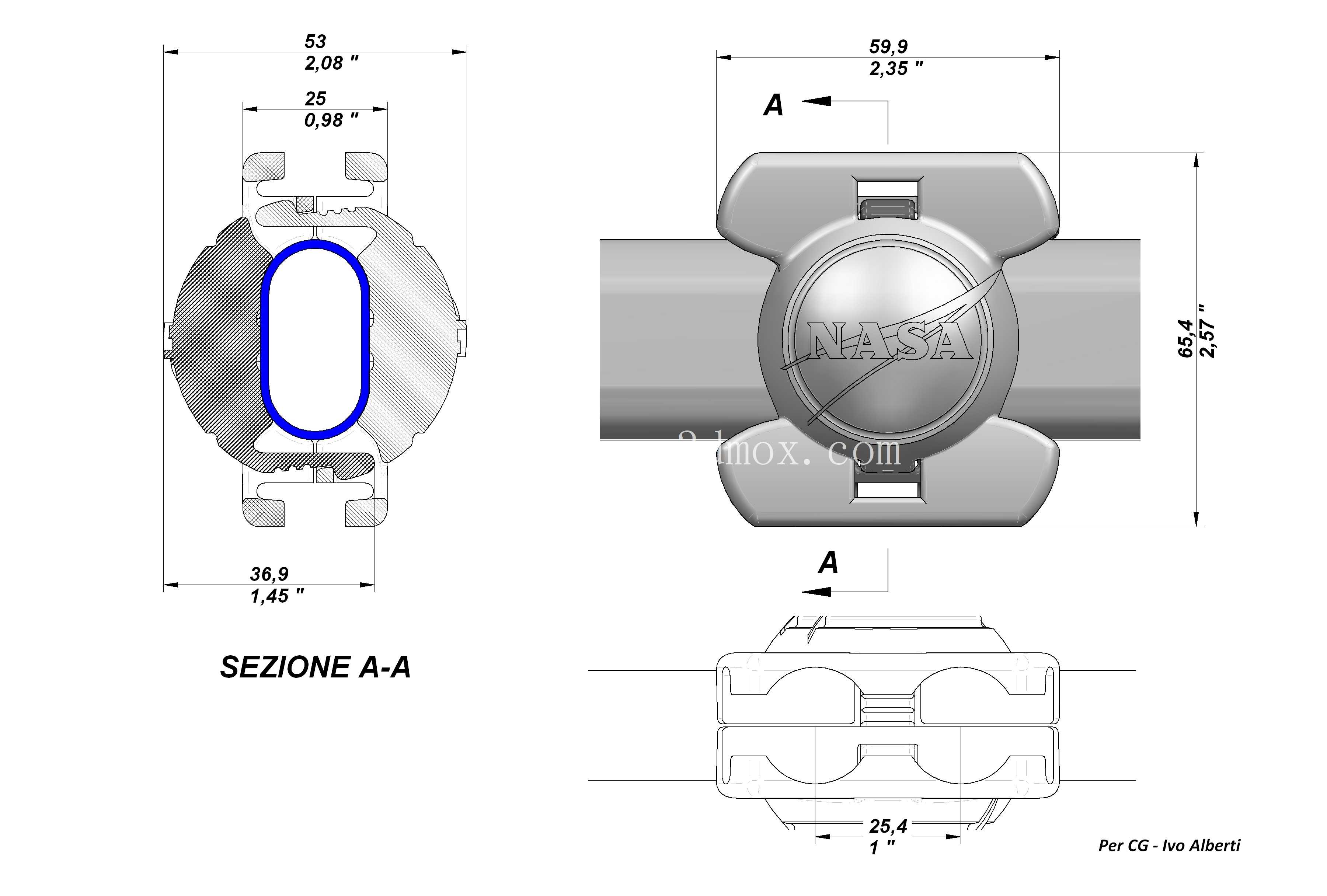

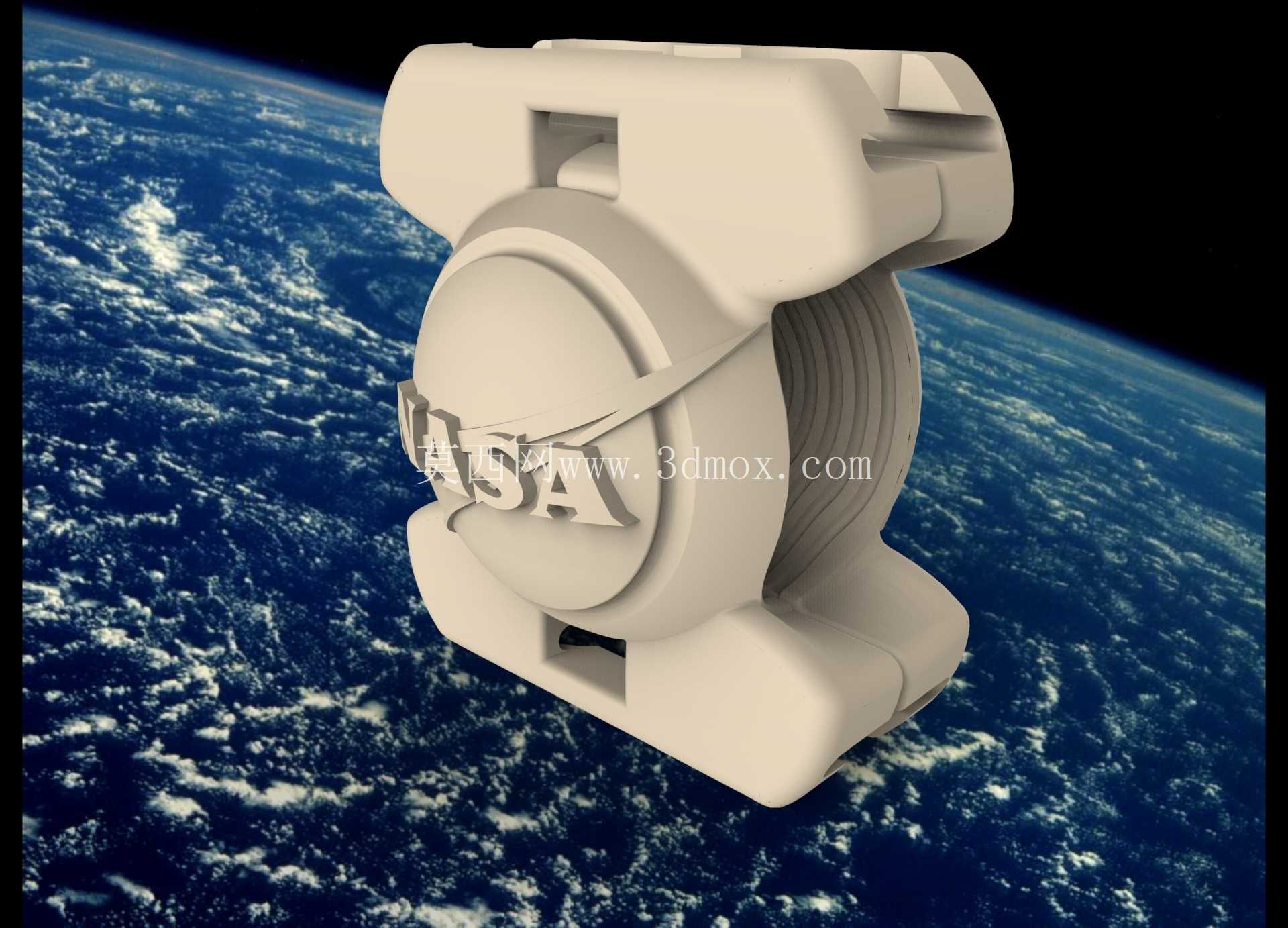

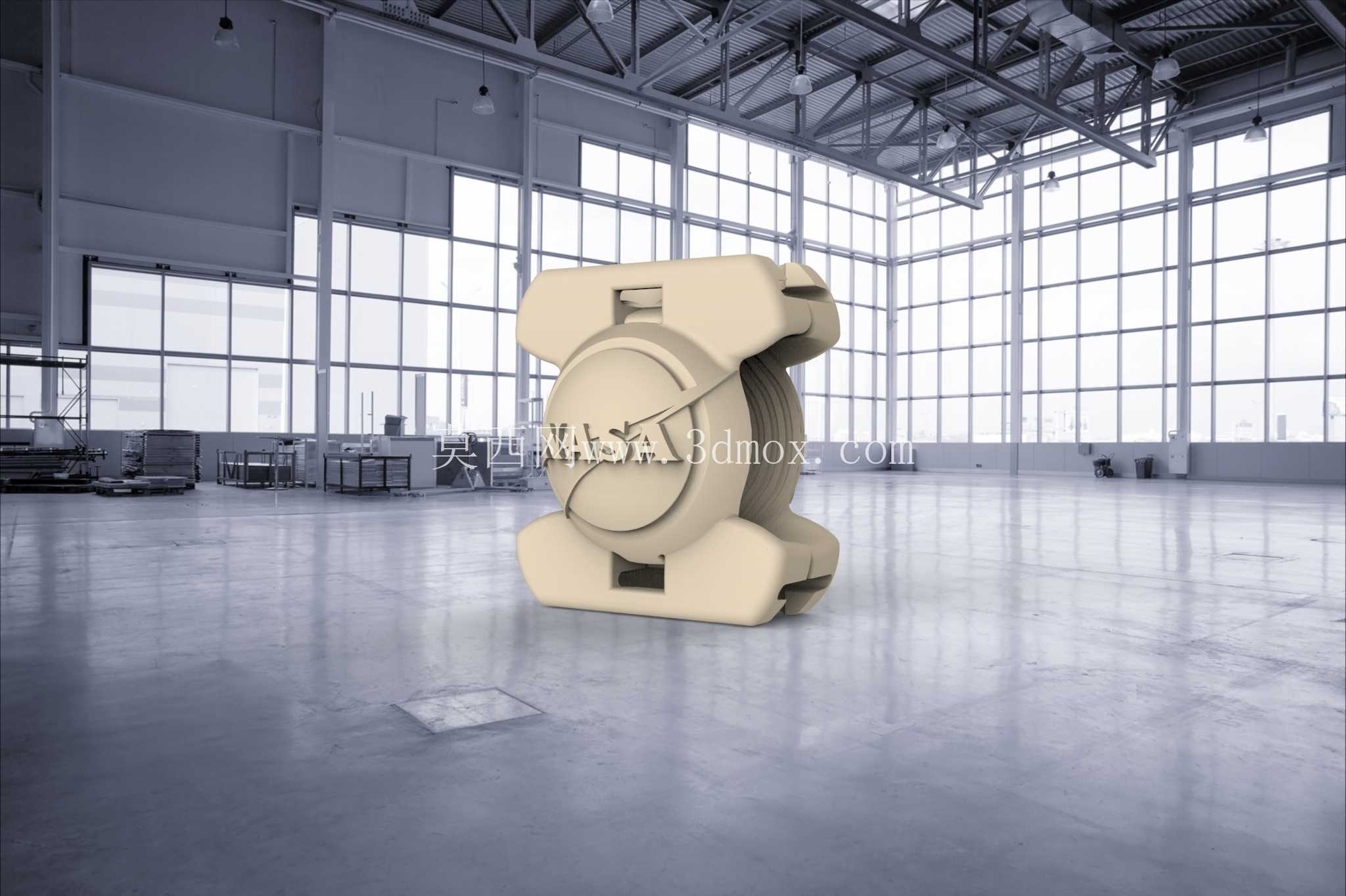

　　两侧的卡爪结构做了等强度的壁厚优化，卡爪根部做了圆弧过渡避免应力集中，在保证卡扣弹性形变能力的同时，不会因为反复拆装出现根部断裂的问题。中部的标识区域做了凸起的标识位，可以直接在注塑或者铸造阶段成型管路编号、规格标识，不需要后续额外打标，适配机载设备的零件溯源管理要求。从安装边界来看，这款夹持件的整体外轮廓做了避空设计，两侧卡爪的外伸尺寸控制在合理范围，当多根管路并行布设时，相邻夹持件之间不会出现干涉，卡爪底部的卡槽尺寸适配机载设备常用的L型安装角材，不需要额外定制安装基座，可以直接利用机身现有的结构型材完成固定，减少额外的安装配件成本。在功能特性上，这款夹持结构除了基础的径向限位作用，还预留了轴向限位的凸台结构，当管路存在轴向窜动趋势时，承托弧面两侧的凸边可以卡在管路的对接接头位置，避免管路因为温度变化产生热胀冷缩时出现轴向位移，影响管路对接处的密封性能。区别于同系列前代的三爪构型，这款四点位的卡合结构在卡合后可以提供更均匀的抱紧力，不会因为单侧卡合失效导致整个夹持件松脱，即使其中一侧卡爪因为意外载荷出现形变，其余三个点位的卡合依然可以提供足够的固定力，避免管路脱落引发的系统故障。

　　在材料适配性上，这款结构的构型既适合采用高强度工程塑料注塑成型，用于低压、常温的环控、给排水管路固定，也可以采用轻质铝合金通过铸造工艺成型，用于承压更高的液压、燃油管路固定，两种工艺下的结构壁厚都做了对应优化，塑料成型时的拔模斜度、铸造时的圆角过渡都在结构设计阶段做了预留，不需要后续做大幅的工艺修改即可直接投产。实际装机测试中，这类卡扣式管夹在高频振动环境下的防松表现优于传统的螺栓锁紧管夹，因为弹性卡爪可以在振动过程中持续提供预紧力，不会因为螺栓的预紧力衰减出现松脱，同时整体重量比同规格的金属管夹降低百分之四十左右，契合机载设备轻量化的设计要求。在管路布设的转弯位置，这款夹持件还可以作为转弯处的限位支撑，通过调整安装基座的角度，对管路的转弯段提供稳定的支撑，避免管路在转弯处因为流体脉动产生的振动造成疲劳开裂。
