点阵结构轻量化多规格扳手组设计

　　这组扳手在设计阶段就瞄准了轻量化作业的需求，没有沿用传统实心金属本体的结构思路，而是在保证受力结构强度的前提下，将非核心受力区域替换为周期性点阵晶格结构，这类点阵结构的设计逻辑是通过三维空间内规律排布的微结构单元，在不降低整体结构抗扭、抗弯强度的前提下，大幅去除非必要的实体材料，从结构层面实现减重效果，相比同尺寸同强度等级的传统实心扳手，整体重量可以降低40%以上，同时点阵结构的镂空表面还能提升握持时的摩擦力，减少沾油工况下扳手打滑脱手的概率。日常设备维保、装配工位上，手动扳手是出现频率最高的工装之一，不管是产线设备的紧固件拆装，还是户外运维的应急检修，不同规格的紧固件都需要对应开口尺寸的扳手匹配，传统实心扳手为了满足扭矩强度要求，往往采用整料切削或者锻造后整体实心结构，整体重量偏大，运维人员随身携带多把扳手长时间作业时，手部与腰部的负重压力会明显提升，尤其是高空作业场景下，工具自重带来的额外负载会进一步提升作业疲劳度，也会增加工具脱手坠落的安全风险。

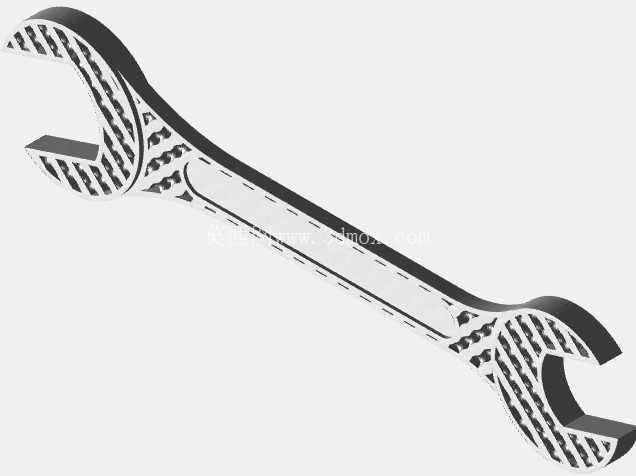

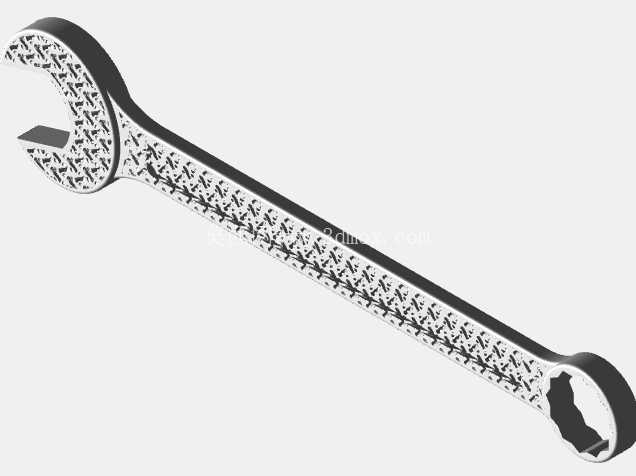

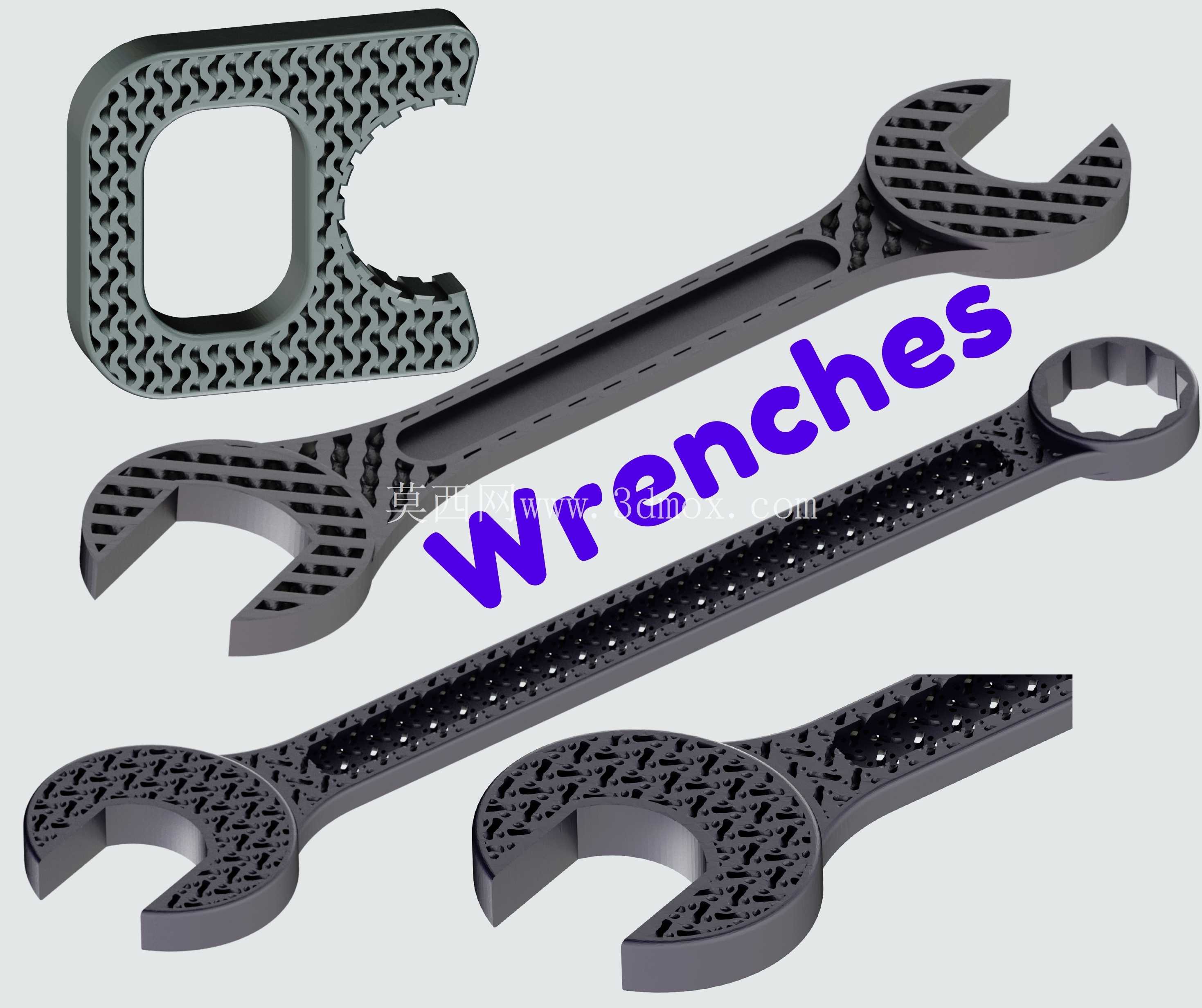

　　整组扳手覆盖了常用的开口扳手、梅花扳手以及特殊规格的管钳扳手，其中开口扳手的开口端按照常规公制紧固件的对边尺寸做了适配，开口处的受力面做了加厚处理，避免大扭矩工况下开口出现形变崩口；梅花扳手的环型受力端采用了12角的内齿结构，能够适配六角头与部分方头紧固件，套入紧固件后接触受力点更多，施加扭矩时受力更均匀，不会因为单点受力过大损伤紧固件的棱角。特殊规格的管钳扳手针对薄壁管件的拆装做了开口轮廓优化，开口内侧的弧形咬合面能够贴合管件外壁，不会像普通开口扳手那样在拧紧时压伤薄壁管件表面。

　　在结构边界设计上，每款扳手的握持段长度都经过扭矩受力测算，握持端距离受力端的力臂长度匹配对应规格紧固件的最大允许拧紧扭矩，操作人员正常施加握力时就能达到标准拧紧力矩，不需要额外加接延长杆，避免扭矩过载损坏紧固件或者扳手本体。扳手本体的外轮廓全部做了圆角过渡处理，没有尖锐的切削棱角，握持时不会硌伤手掌，点阵结构的单元尺寸也做了控制，不会出现容易卡入杂物、难以清理的大尺寸镂空，日常使用后沾染的油污、铁屑可以直接用高压气吹或者毛刷清理，维护难度和传统实心扳手没有区别。

　　这类点阵结构的扳手除了常规金属3D打印直接成型外，也可以通过铸造工艺批量生产，点阵区域的砂芯或者熔模可以通过3D打印制备蜡模或者砂型，适配现有铸造模的生产流程，不需要对现有铸造生产线做大规模改造，就能实现批量投产。实际应用场景中，这类轻量化扳手既适合日常设备维保人员随身携带的工具组配置，也适合作为轻量化工具配置到高空作业、户外巡检的工具包中，降低作业人员的负重压力，同时点阵结构的外观辨识度更高，在工具混放的工位上也能快速识别取用，减少找工具的无效时间。设计过程中针对扳手的受力路径做了拓扑优化，将主要受力路径上的材料保留，非受力区域全部替换为点阵结构，既保证了开口处、梅花环处的核心受力强度，也最大化实现了减重效果，每款扳手的整体厚度都和同规格传统扳手保持一致，不会因为结构优化增加厚度尺寸，能够伸入狭窄的装配空间作业，不会因为本体过厚无法贴紧紧固件安装面。
