J16弹簧夹头配套推出推杆结构设计

在自动化车床、走心机以及专用夹具的加工循环里，工件完成切削、成型工序后的卸料动作，是整条加工节拍里容易被忽略但直接影响稼动率的环节，这套J16弹簧夹头推杆，就是专门适配对应规格弹簧夹头的卸料执行部件，解决夹头抱紧状态下工件无法顺利脱出、卸料时刮伤工件表面、顶出力不均导致工件偏移卡滞的常见问题。

从实际应用场景来看，这类推杆主要配套在小型回转类零件加工的工装夹具上，常见于仪表车床、小吨位冲床的送卸料工位、弹簧夹头式工装的自动上下料单元，尤其适合加工直径16mm以内的轴类、套类小零件——这类零件加工时靠弹簧夹头的径向收缩抱紧定位，加工完成后夹头松开，但零件和夹头内壁往往因为切削液吸附、微小毛刺卡滞留在夹头内部，单靠重力无法顺利落料，这时候就需要这套推杆从夹头尾部伸入，把工件平稳推出夹头内孔。

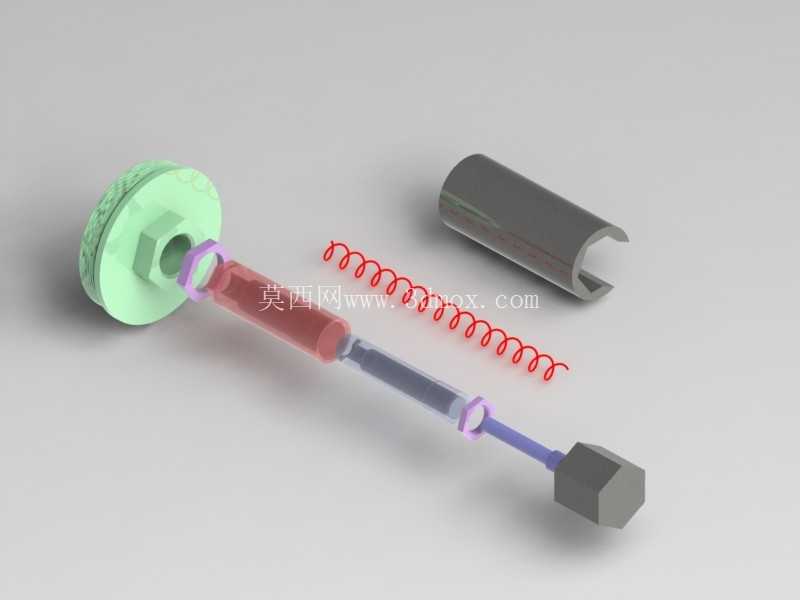

整套组件的结构拆分来看，最左端的浅绿色法兰盘是安装基准件，中心带内六角孔的轴段用来和驱动端连接，不管是气缸直推、凸轮顶动还是机床主轴尾部的卸料杆驱动，都能通过这个法兰盘传递轴向推力，法兰盘的外径比夹头尾部安装孔大2mm左右，刚好形成轴向限位，避免推杆过伸顶坏夹头内部的弹性瓣片。和法兰盘相邻的紫色限位环是行程限位件，用来调整推杆的实际顶出行程，不同长度的工件只需要调整这个限位环在推杆轴上的位置，就能控制工件被推出的距离，避免顶出过长导致工件飞出磕碰，或者顶出距离不够工件仍卡在夹头口部。中间的红色复位弹簧是整套结构的复位核心，弹簧的线径、螺距经过匹配，顶出时弹簧被压缩积蓄弹力，驱动端撤回后弹簧自动把推杆拉回初始位置，不会因为推杆残留位置干涉下一个工件的上料，弹簧的刚度经过调校，既不会因为太硬导致驱动端负载过大，也不会因为太软出现复位不到位的情况。中间的深色轴段是推杆的主体导向段，直径和夹头尾部的导向内孔采用间隙配合，配合间隙控制在0.02mm以内，保证推杆伸缩全程和夹头内孔保持同轴，不会出现偏斜顶弯工件、刮伤夹头内壁的问题。最右端的灰色顶块是直接和工件端面接触的部位，做了倒角处理，顶出时不会刮伤工件的端面，顶块的端面平面度控制在0.01mm以内，保证顶出力均匀分布在工件端面，不会因为单点受力把薄壁套类工件顶变形。旁边配套的半开金属套筒是推杆的导向防护套，安装在夹头尾部的安装座里，给推杆的长轴段提供全程导向支撑，避免推杆伸出过长时出现挠度变形，半开的结构方便日常清理进入套筒内部的切屑、切削液残渣，不用完全拆解就能完成维护。

设计这套结构的时候，首先要匹配J16弹簧夹头的内孔行程参数，夹头的弹性瓣片张开后的最大内孔直径是16mm，对应的推杆顶出行程设计为25mm，刚好能把长度30mm以内的工件完全推出夹头的抱紧段；推杆主体采用耐磨合金钢制作，表面做硬化处理，硬度达到HRC45-50，长期往复伸缩不会出现磨损拉毛的问题，和导向套配合的表面粗糙度控制在Ra0.8，降低滑动阻力。安装边界上，整套组件的总长度控制在120mm以内，法兰端的安装孔距和常见的机床尾部卸料座安装尺寸完全兼容，不需要额外改装安装座就能直接替换原有推杆；复位弹簧的最大压缩量是30mm，预留了5mm的安全行程，避免驱动端超程时弹簧被压并失效。在实际使用中，这套推杆的顶出力传递是线性的，从接触工件到把工件推出的过程中，推力平稳上升，不会出现突然的冲击力，对于薄壁铜套、铝件这类容易变形的零件，也能平稳完成卸料动作，不会在工件端面留下顶痕。另外导向套的半开结构设计，也解决了封闭导向套容易积屑导致推杆卡滞的通病，日常维护只需要定期用压缩空气吹掉套筒内的切屑，就能保证长期稳定运行，不需要频繁拆解润滑，适配批量加工的连续生产场景。
