J16型弹簧夹头推动组件结构设计

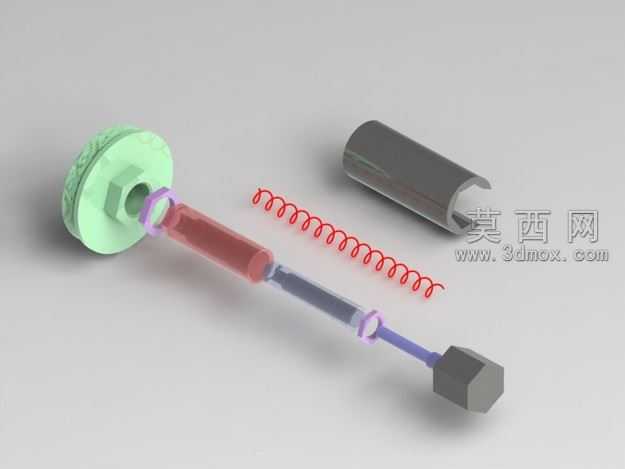

本作品为J16规格弹簧夹头配套的推动组件三维建模设计，整体采用SolidWorks完成全参数化建模，所有零件尺寸严格匹配机床附件通用安装规范，可直接用于对应规格弹簧夹头的驱动结构装配验证。建模过程中对每个零件进行独立特征构建，首先完成端部调节旋钮的建模，旋钮外圈设计防滑滚纹结构，采用哑光淡绿色工程塑料材质渲染，中心预留内六角调节孔与轴件配合位，保证手动调节时的操作摩擦力与装配同轴度。其次构建核心传动杆结构，传动杆采用分段式设计，前段为与夹头配合的推压段，中段为弹簧导向段，后段为驱动连接段，各段之间通过轴肩定位，渲染时采用半透明红色树脂材质展示内部装配关系，清晰呈现杆体与周边零件的配合间隙。弹簧零件采用螺旋线扫描特征完成建模，严格匹配J16夹头所需的推力参数设置螺距、簧丝直径与有效圈数，渲染为亮红色金属材质，直观展示其在组件中的预压安装位置。配套的导向护套采用半圆开槽结构设计，建模时通过拉伸切除完成开槽特征，表面做金属镀铬质感渲染，用于约束弹簧与传动杆的径向偏移，保证推动过程的直线度。尾端的驱动块采用六角结构设计，渲染为深灰色金属材质，用于连接外部驱动源传递推力。整套模型完成装配后添加同轴度、行程限位等配合约束，可模拟推动夹头夹紧、松开的完整动作过程，渲染时采用柔和的工作室光照环境，对不同材质零件分别调整粗糙度、反射率参数，让塑料件的哑光质感、金属件的光泽质感、弹簧的弹性视觉特征都得到清晰呈现，各零件之间的装配关系一目了然，可用于机床夹紧机构的教学演示、结构优化参考以及生产前的装配干涉检查，避免实际加工中出现配合尺寸偏差问题。
