博伊德步进梁式斯特林热源发动机结构

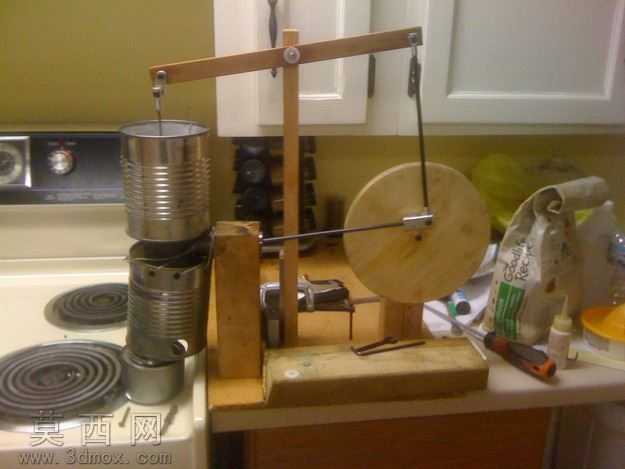

本模型为博伊德步进梁式斯特林发动机的三维建模作品，建模阶段以实物原型的结构比例为基准，在SolidWorks环境中完成全零件的参数化绘制，首先对核心的动力气缸组件进行建模，还原了上下堆叠的金属气缸腔体结构，对气缸外壁的环形加强筋、腔体衔接处的密封台阶结构做了精准的曲面拟合，保证气缸腔体的容积参数与实物一致。其次完成传动机构的建模，包含木质支架、步进横梁、曲柄轮、连杆组件，对横梁的铰接支点、连杆与曲柄轮的偏心连接位做了同轴度约束，还原了步进梁的往复摆动转化为曲柄轮圆周转动的传动逻辑，支架部分还原了实木材质的块体拼接结构，对底座的固定槽位、支架的安装定位孔都做了细节还原。建模过程中对各运动部件添加了合理的装配间隙，避免运动仿真时出现干涉问题，曲柄轮的偏心距参数经过反复校核，匹配横梁的摆动行程，保证动力传递的路径符合斯特林发动机的工作原理。材质渲染阶段，金属气缸部件赋予了哑光镀锌金属材质，还原马口铁金属罐的表面质感，对金属表面的细微划痕、使用痕迹做了纹理贴图处理，提升真实感；木质支架、横梁、曲柄轮部件赋予了浅原木纹理材质，还原实木的纹理走向与哑光质感；连杆、铰接销轴等金属小件赋予了抛光钢材材质，区分不同金属部件的质感差异；底座部分还原了木质工作台的表面纹理，场景中搭配的螺丝刀、胶水瓶等辅助物件也做了简化建模与材质匹配，还原实物拍摄的场景氛围。设计思路上完整复现博伊德步进梁结构的特点，通过横梁的杠杆式摆动放大活塞的往复行程，降低曲柄传动的阻力，适配胸骨热源的低功率热力输出特性，整体结构布局紧凑，支撑结构稳定，铰接点的位置设计兼顾了传动效率与结构强度，完整展现了这类外燃式发动机的机械结构美感与工作逻辑，可用于斯特林发动机原理演示、机械结构教学参考使用。
