车辆车轮抵消用轮垫片结构设计

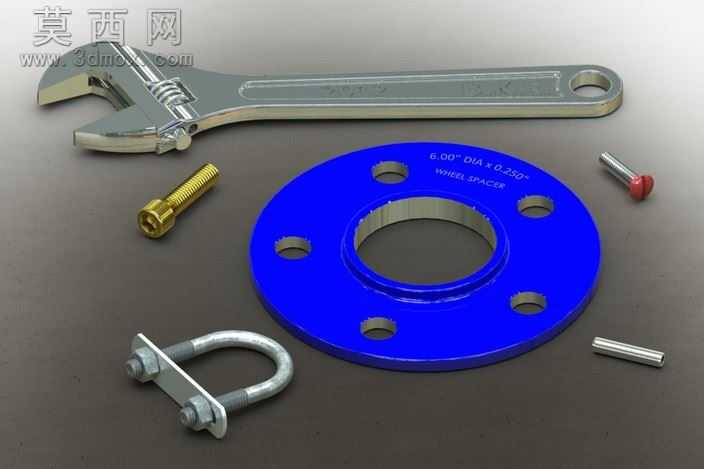

本作品为车辆车轮配套使用的轮垫片三维设计模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于轮垫片的实际安装适配需求，确定中心通孔的直径尺寸、外圈六个均匀分布安装孔的孔位间距与孔径参数，同时精准还原垫片本体的厚度、边缘倒角等细节结构，确保模型尺寸完全匹配对应规格车轮的安装公差要求。建模过程中优先采用草图驱动特征的方式，先绘制垫片的截面轮廓草图，通过拉伸命令生成垫片基础实体，再对安装孔、中心孔进行切除拉伸操作，最后对所有锐边添加圆角特征，还原真实产品的工艺倒角细节，避免应力集中的结构问题。渲染阶段针对不同零件分配对应材质：轮垫片主体采用蓝色喷塑金属材质，调整材质的粗糙度、金属度参数还原喷塑层的哑光质感与细微颗粒纹理；配套展示的活动扳手采用镀铬钢材材质，模拟五金工具表面的高亮金属反光效果；金色螺栓、红色手柄螺丝、U型螺栓、圆柱销等配套紧固件，分别对应分配黄铜、红塑包钢、镀锌钢材、抛光不锈钢材质，通过调整环境光、补光的角度与强度，让不同材质的反光特性、质感差异得到清晰呈现，整体渲染场景采用深灰色哑光背景，突出主体轮垫片的结构特征。设计思路上围绕轮垫片抵消车轮安装间隙的核心功能展开，在垫片中心孔内侧设计了齿状咬合结构，可在安装时与车轮轴部形成紧密咬合，避免车辆行驶过程中垫片出现移位、打滑问题，六个均匀分布的安装孔可匹配对应规格轮毂的固定螺栓，保证安装后受力均匀，不会出现局部应力过大导致的垫片变形问题。模型同时配套生成了STL格式文件，可直接用于3D打印验证结构适配性，也可导入其他三维软件进行后续的装配模拟、受力仿真分析，整个模型的结构完全参照实物等比例还原，无多余特征、无破面问题，可直接用于产品设计参考、装配教学演示等场景。
