带法兰连接结构的喷气发动机单体三维设计

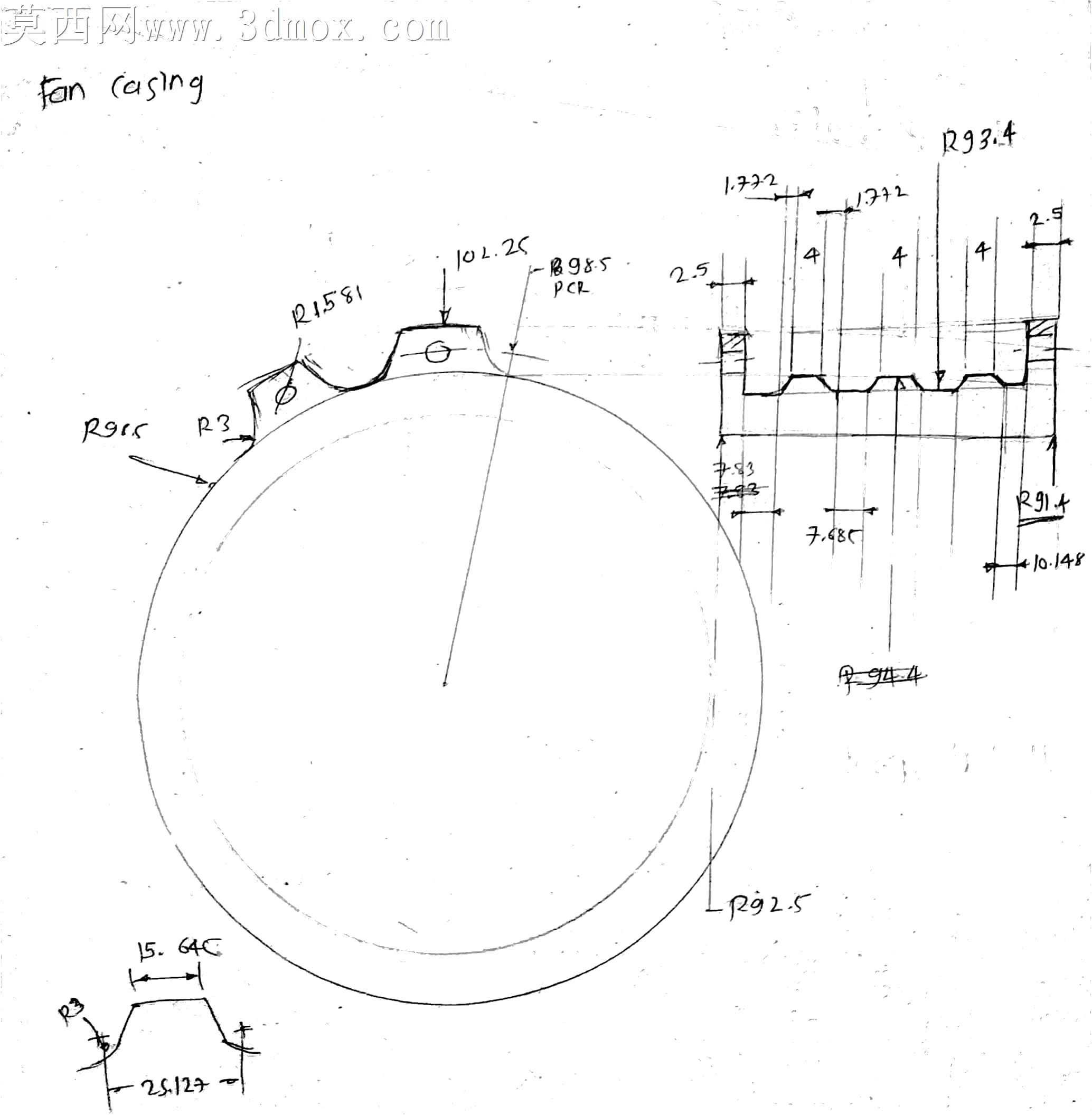

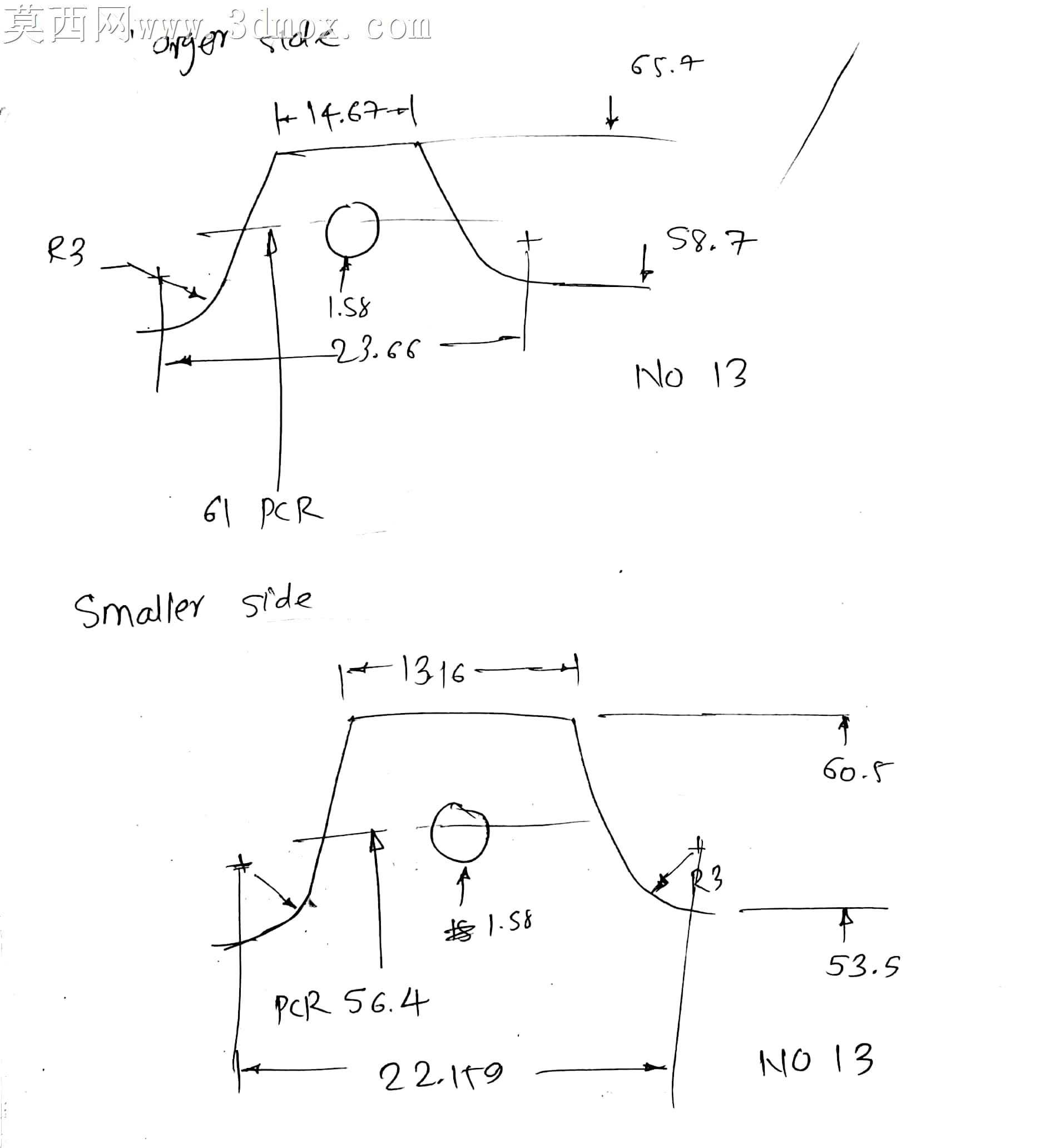

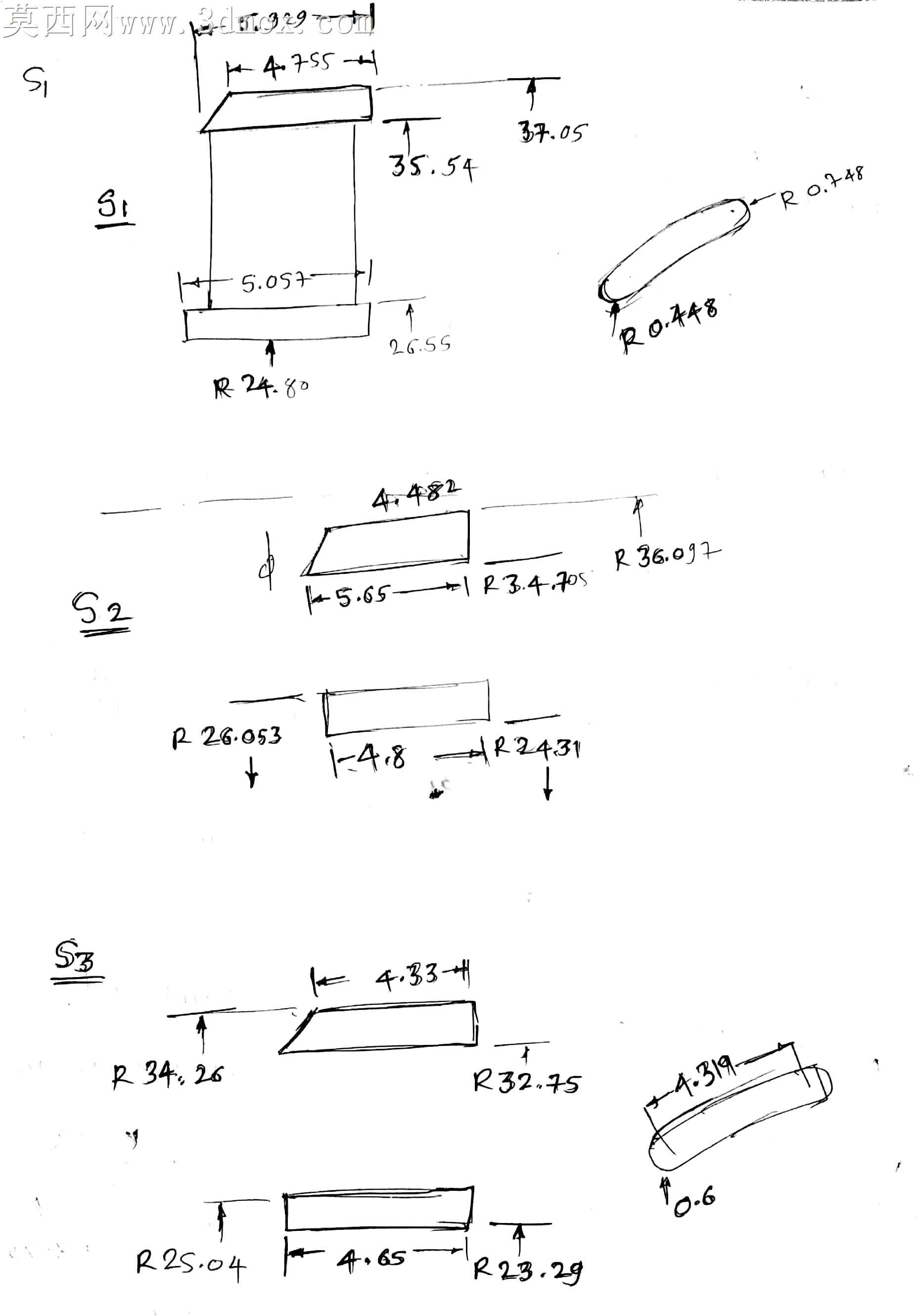

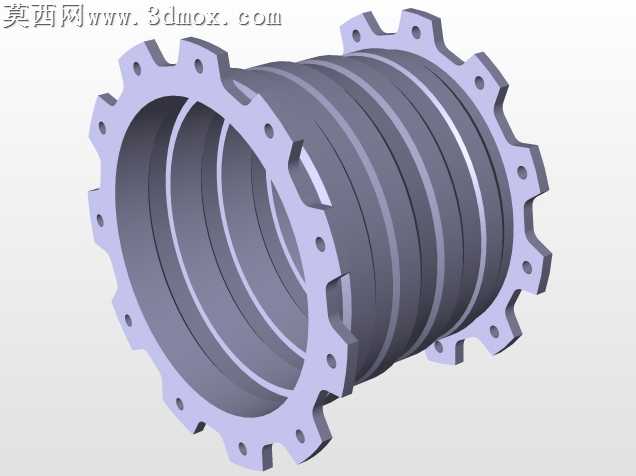

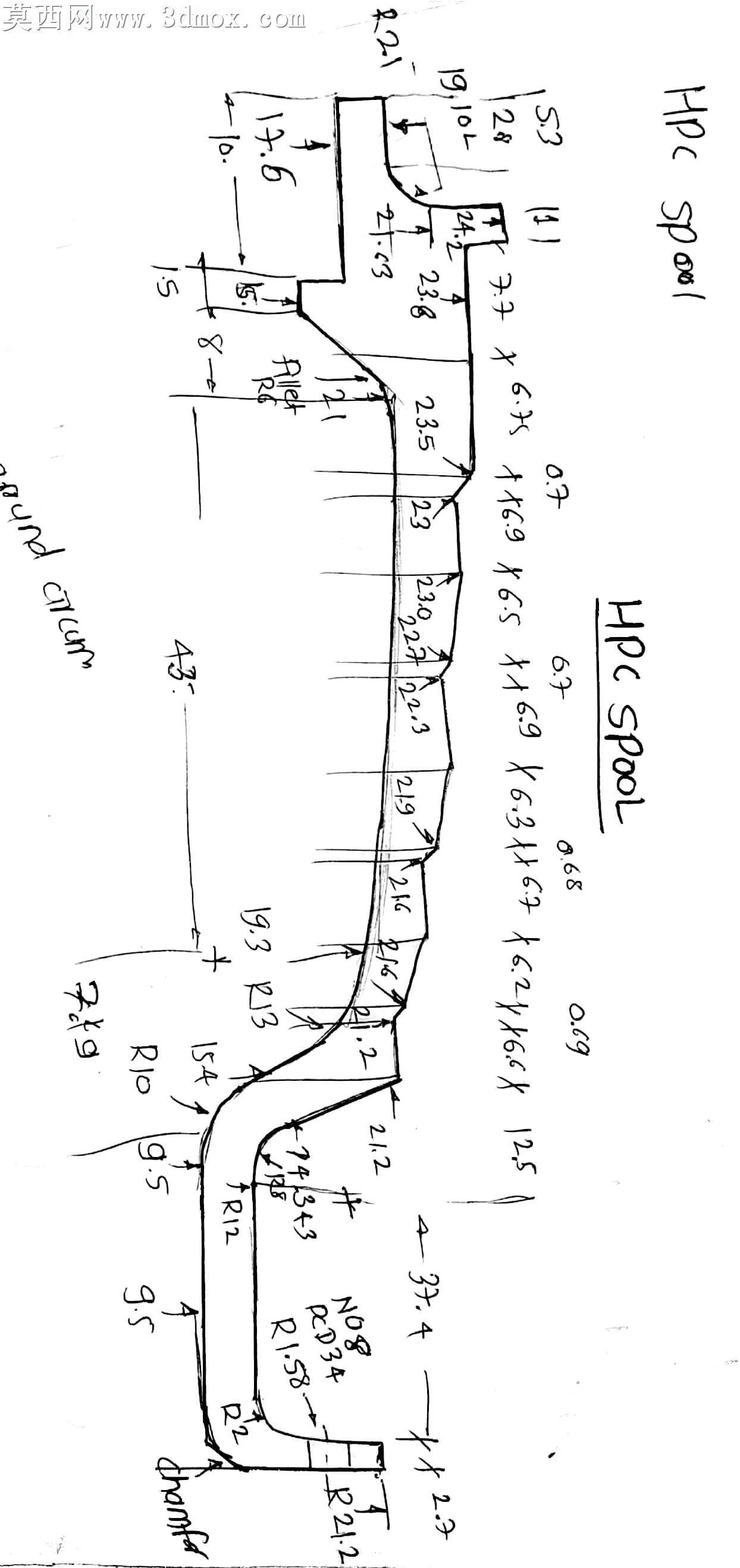

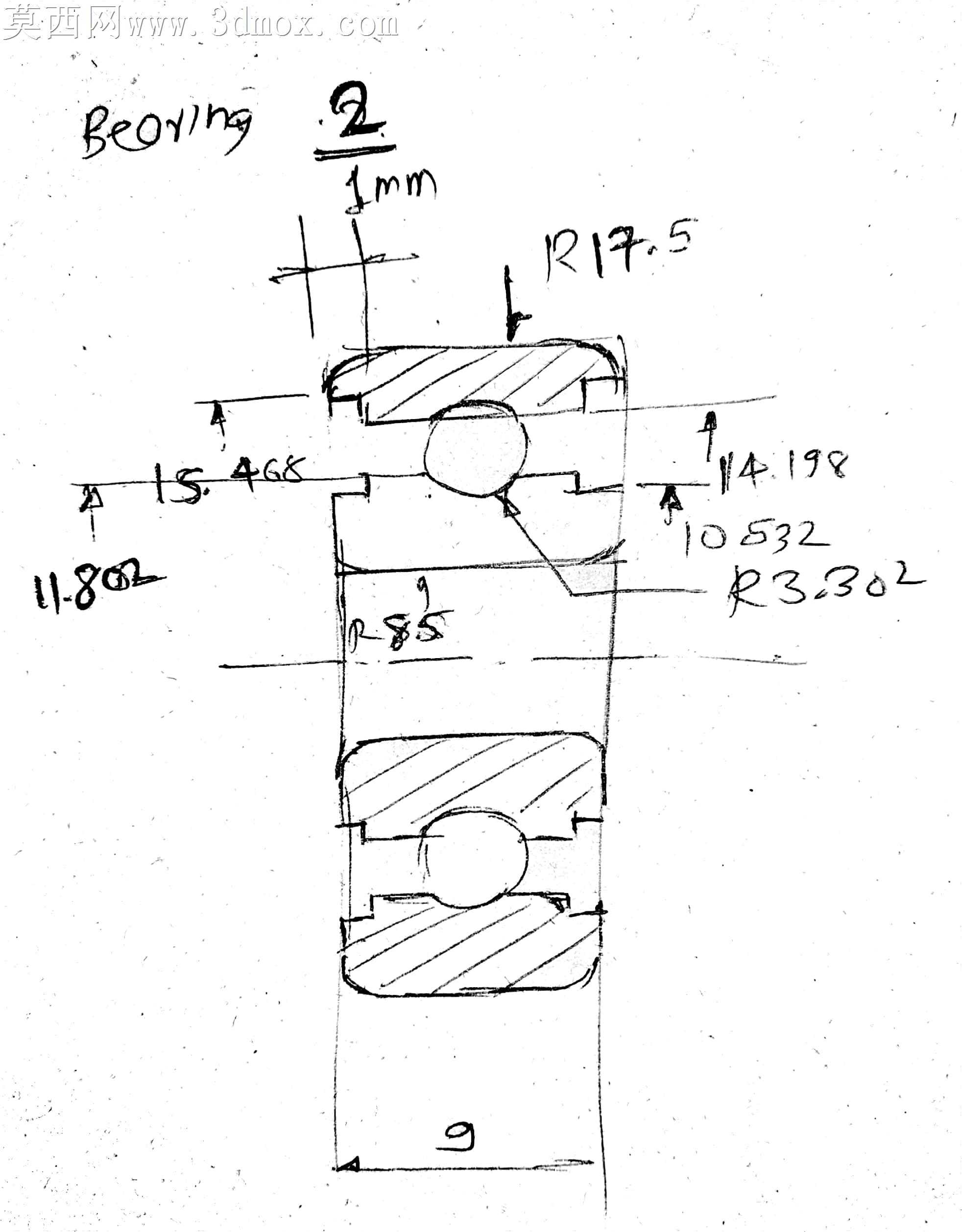

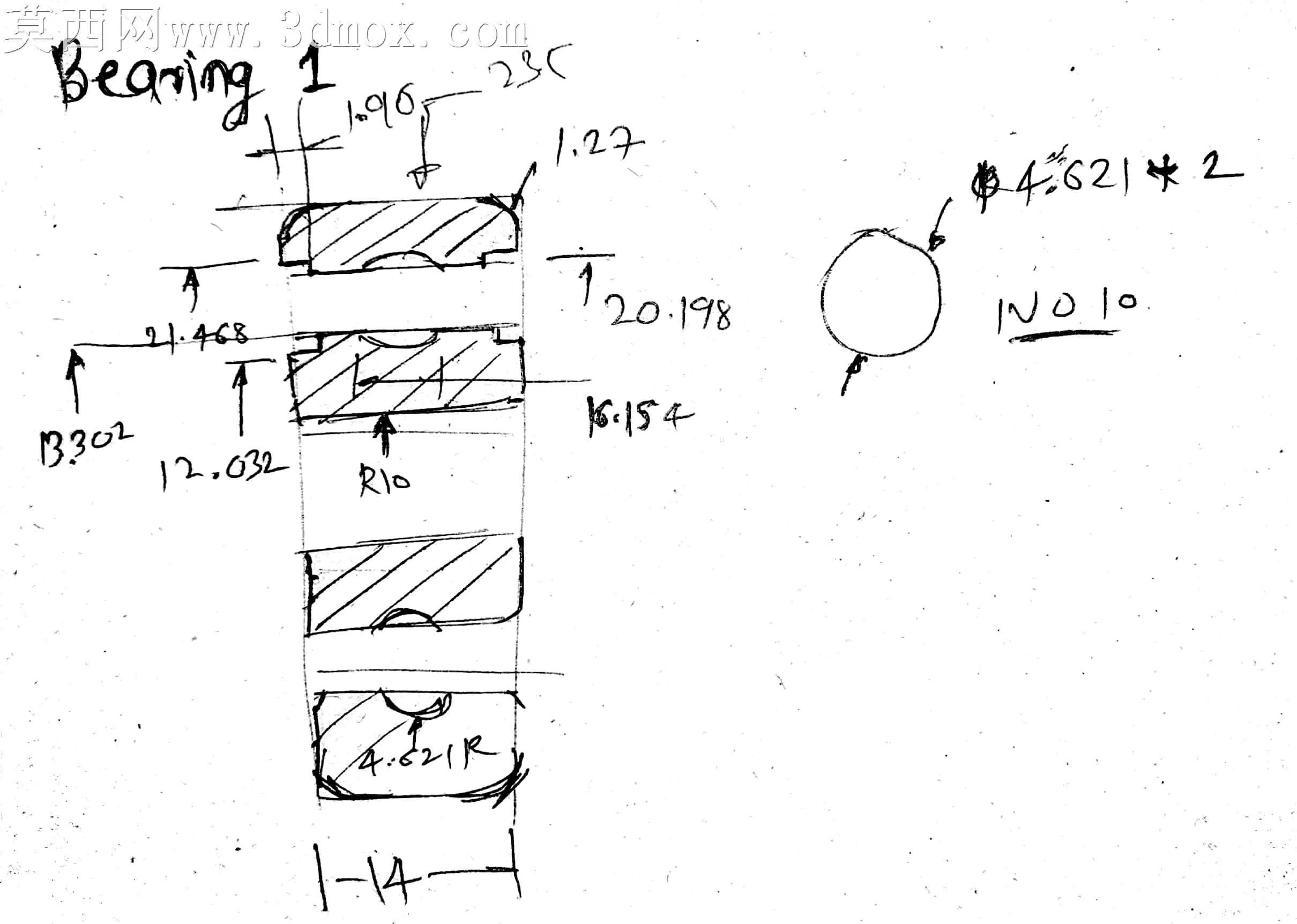

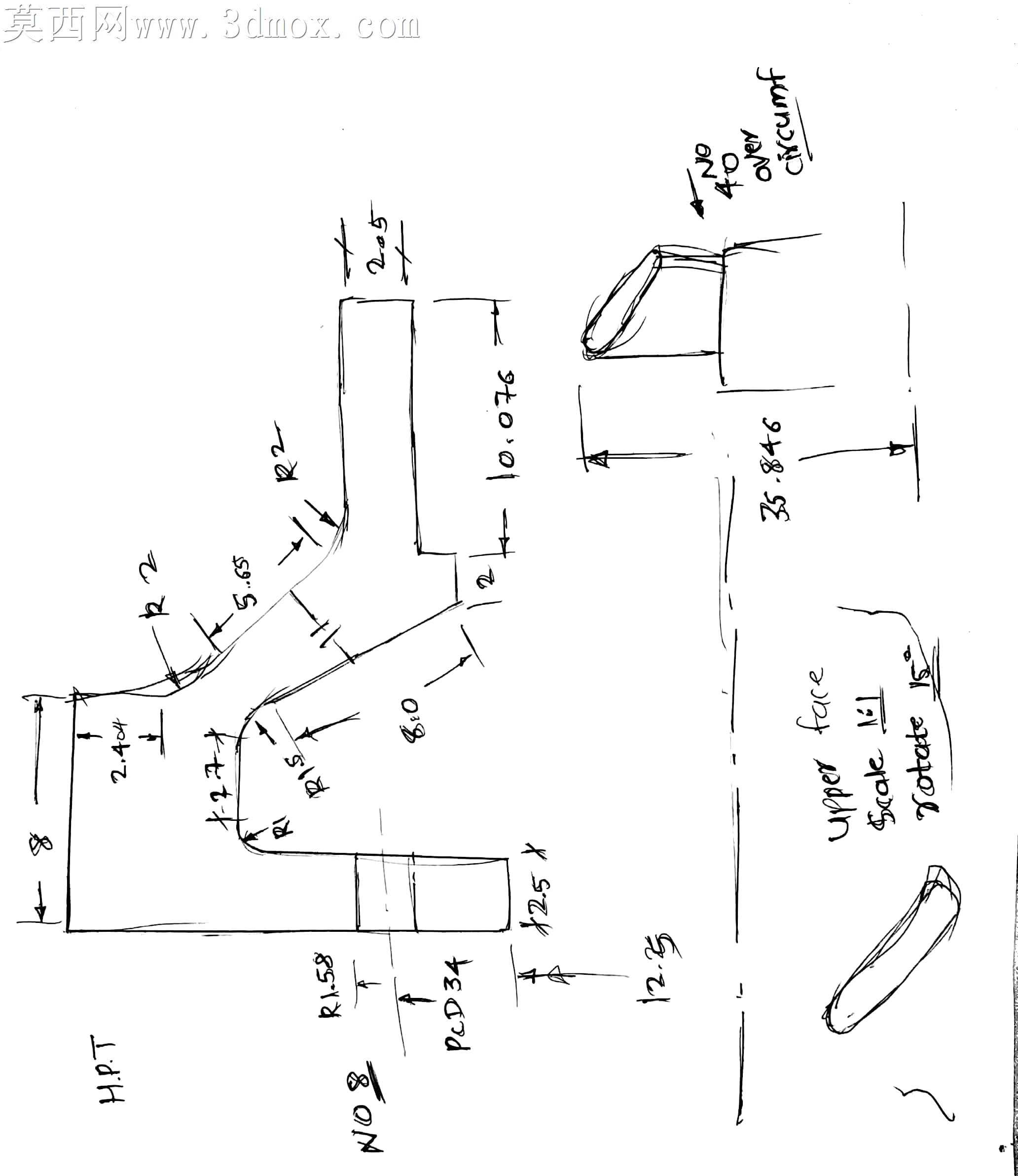

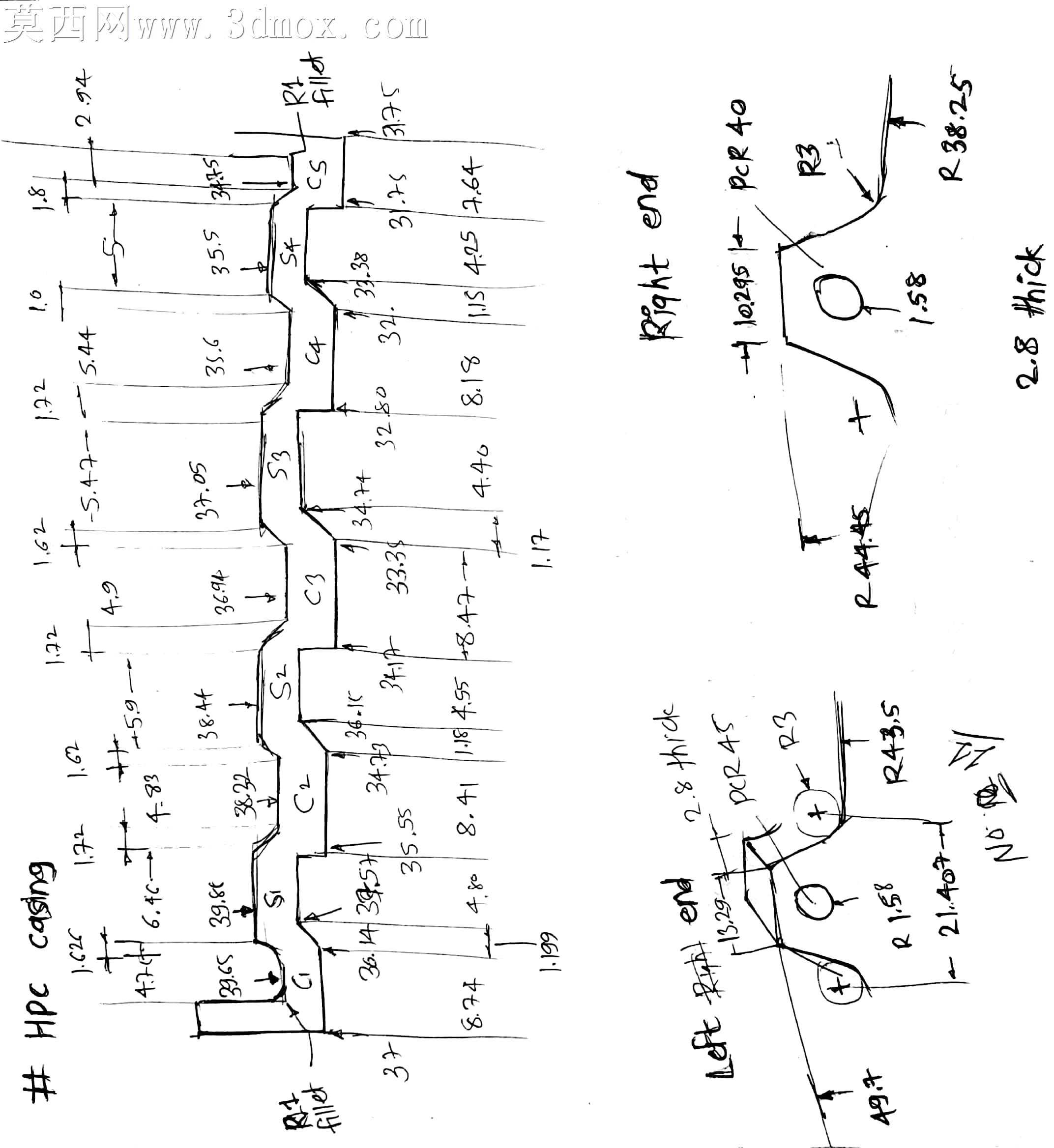

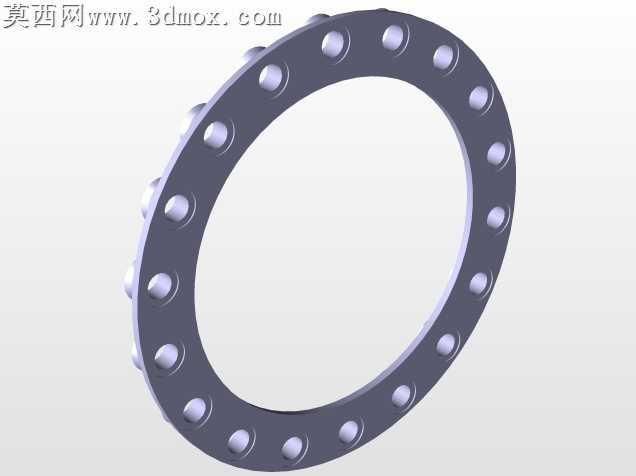

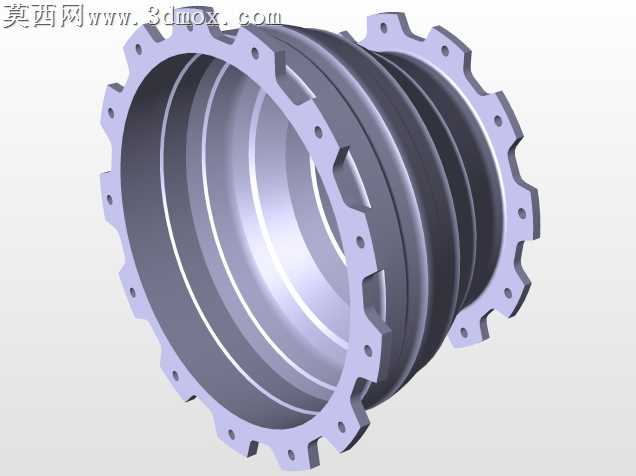

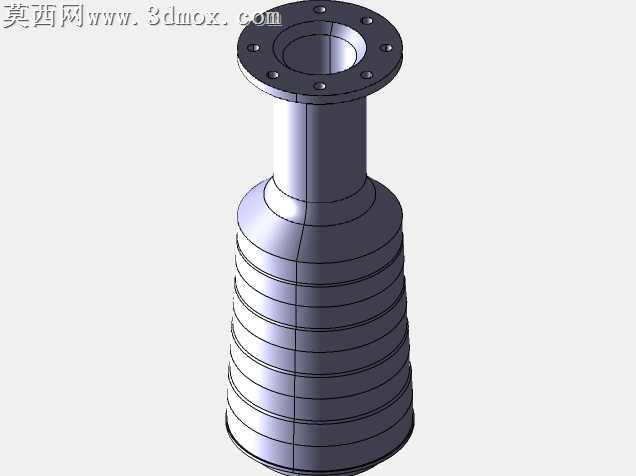

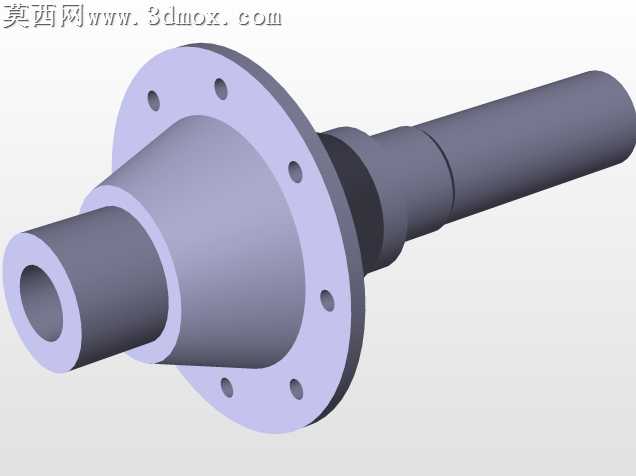

本次喷气发动机三维设计以还原核心结构特征为核心目标，依托三维建模软件完成全参数化构建，全程围绕尺寸还原、结构合理性、视觉呈现效果三个维度推进设计工作。建模初期首先完成主体轮廓的定位，以顶部法兰盘为装配基准面，精准排布8个圆周均布的螺栓连接孔，孔位尺寸严格参照导入的STEP参考文件提取的参数设定，保证法兰端面的平面度与孔位同轴度符合实际装配逻辑，为后续与外部管路的对接预留标准接口。主体筒身部分采用多段放样融合的建模方式，从法兰下端的等径直筒段平滑过渡到中部的扩张舱段，再延伸至下部带环形加强筋的收敛喷口段，每一段过渡曲面都做了曲率连续处理，避免出现生硬的折角影响结构合理性。筒身外壁的环形加强筋采用等距阵列特征生成，筋条的宽度、深度、间距参数统一，既还原了真实发动机外壳的散热与结构强化设计，也保证了模型外观的规整度。建模过程中重点处理了各段壳体的壁厚参数，整体采用等壁厚壳体设计，内壁曲面与外壁曲面保持均匀偏移，还原薄壁机壳的真实结构特征，避免出现壁厚不均导致的结构失真。材质与渲染环节，为机壳主体赋予哑光金属材质，调整金属粗糙度参数模拟高温合金的磨砂质感，在法兰端面、螺栓孔边缘位置做轻微的倒角高光处理，还原金属机加工面的细节特征；场景内采用三点布光方案，主光源从侧上方投射突出筒身的环形筋条层次感，辅助光源补亮暗部避免结构细节被阴影遮盖，背景采用浅灰色纯色背景突出模型主体，渲染输出的效果图清晰展现了从法兰到喷口的完整结构轮廓。设计过程中参考手绘草图的粗略尺寸对STEP文件提取的参数做了合理性修正，对部分过渡段的曲率做了优化调整，既保证了整体尺寸与参考资料的匹配度，也让各部分结构的衔接更符合机械设计逻辑，完整呈现了喷气发动机外壳段的核心结构特征，可用于结构展示、原理教学等场景。
